Flachabtriebe  L.SP3 System

L.SP3 system bezeichnet das Schraubsystem mit allen L.SP3 Komponenten. Erst als Schraubsystem ist die Verschraubung als solches möglich. Damit Sie für Ihren Schraubfall die richtigen Komponenten Ihres Schraubsystems auswählen, zeigen wir Ihnen hier Ihre Möglichkeiten. Erfahren Sie, welche Vorteile das neue Standardprogramm mit sich bringt.

Flachabtriebe L.SP3 System

Vorteile:
  • Individuell kombinierbar
  • Abgestimmt für jeden Anwendungsfall
  • Optionale Zustzkomponenten
  • Große Variantenvielfalt durch modulares Baukastensystem
  • Umweltbewusste Fertigung
  • Hohe Wartungsfreundlichkeit



Produktbilder:
Flachabtriebe L.SP3 System
Flachabtriebe L.SP3 System

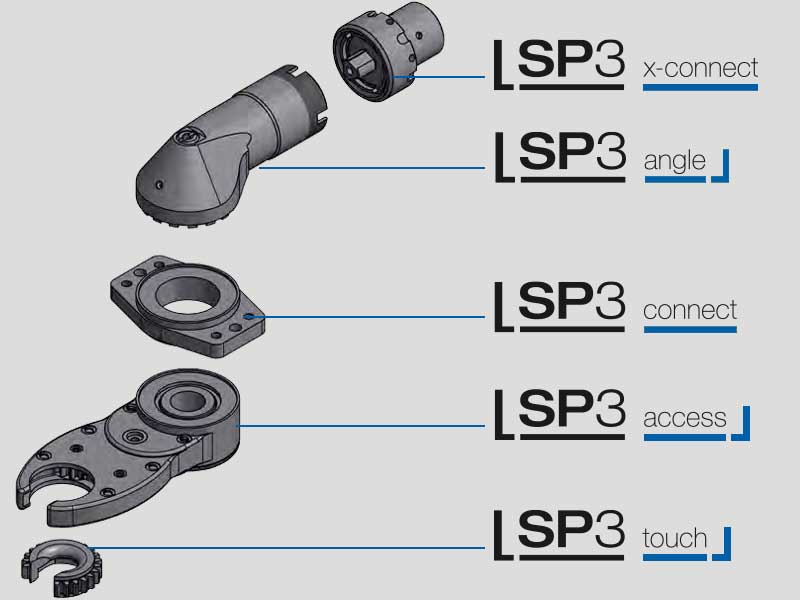

Komponenten für Flachabtriebe L.SP3

Die Komponenten der L.SP3 Serie bieten Ihnen in allen Details Leistung auf völlig neuem Niveau - für mehr Effizienz in Ihren Prozessen. Unten auf unserer Seite finden Sie einen Link zu unserem Online Anfrageformular für Flachabtriebe.

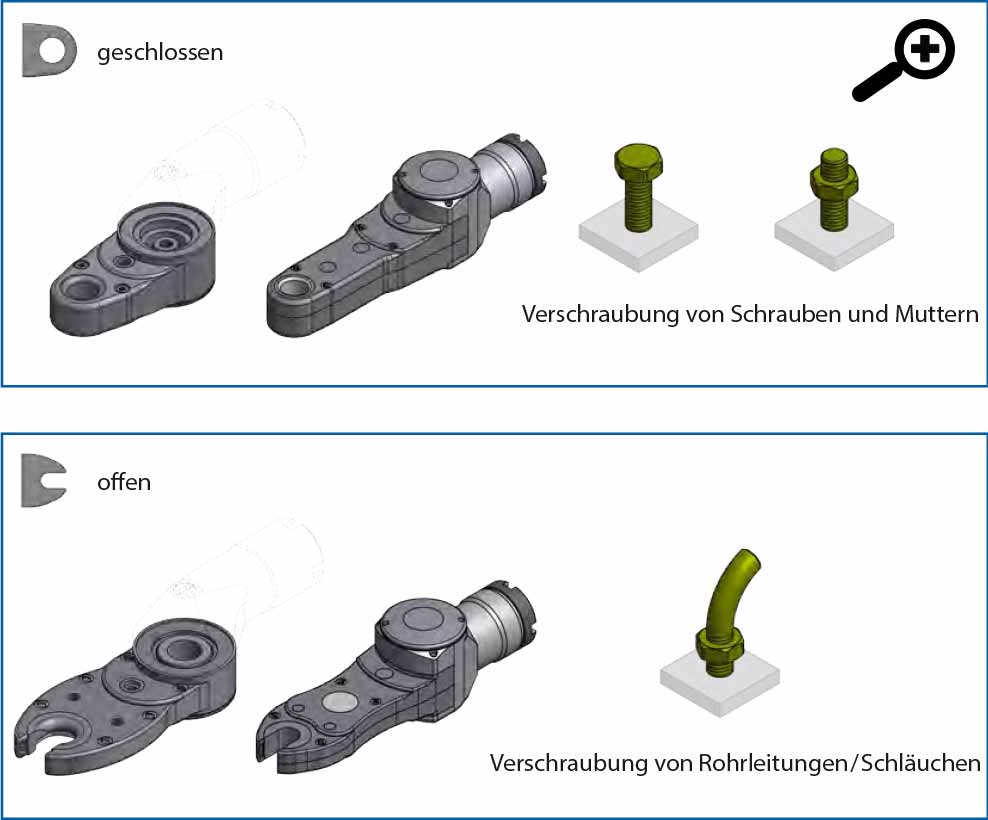

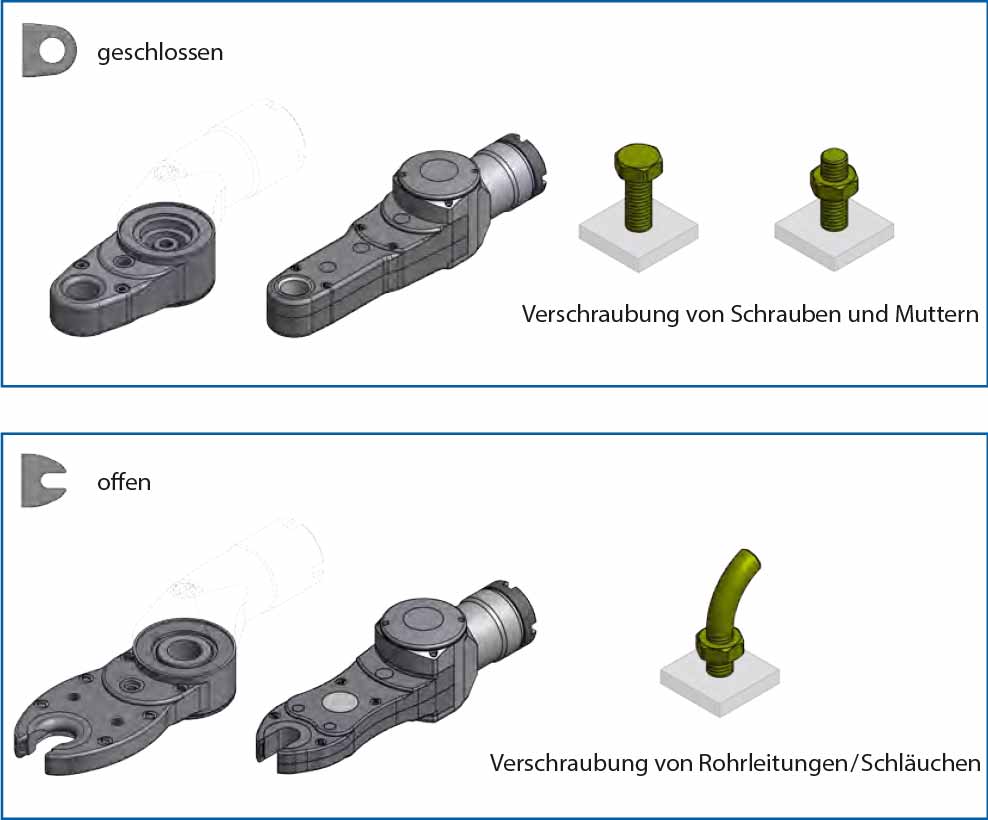

L.SP3 Access

Beschreibung
Flachabtriebe ermöglichen den Zugang zur Schraube an schwerzugänglichen Stellen und übertragen das ge-wünschte Drehmoment, mit dem die Verschraubung  vorgenommen werden soll. Zur Verschraubung von Schrauben und Muttern ist ein Flachabtrieb in geschlossener Bauform erforderlich,  wohingegen ein Flachabtrieb in offener Bauform für die Verschraubung von Rohrleitungen und Schläuchen benötigt wird. L.SP3 access sind die Flachabtriebe unseres neuen  Standardprogramms.
Vorteile
  • Genauigkeit besser ± 6% (geschlossene Bauform)
  • Einheitliches Gehäuse für alle Arten von Schnittstellen
  • Kompakte Bauform: optimierte Ergonomie
  • Hohe Modularität
  • Einheitliches Gehäuse für Drehrichtung links / rechts
  • Standard- & Inlinebauform
Bilder
L.SP3 Access

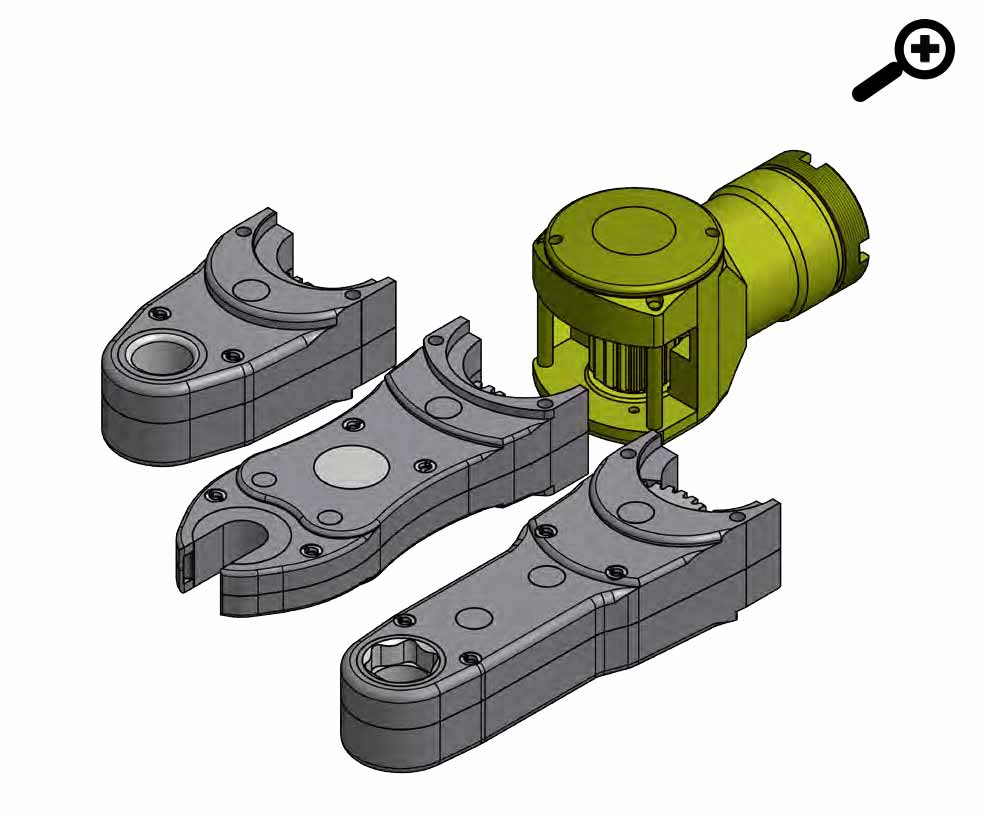

L.SP3 Access Inline

Beschreibung
L.SP3 access inline ermöglicht durch seine geradlinige Bauweise die Zugänglichkeit zu besonders engen Schraubstellen. Die Besonderheit von L.SP3 access inline liegt in der Austauschbarkeit der Klingen. Verfügbar in drei  Längen kann dieser je nach Bedarf eingesetzt werden.




Vorteile
  • Teilbares Gehäuse
  • Einfache Montage
  • Große Variantenvielfalt
  • Offene Bauform: Einheitliches Gehäuse für Drehrichtung rechts / links
  • Geschlossene Bauform: Einheitliches Gehäuse für Einbaurichtung oben / unten von Abtrieben mit Gegenhaltern
Bilder
L.SP3 Access Inline

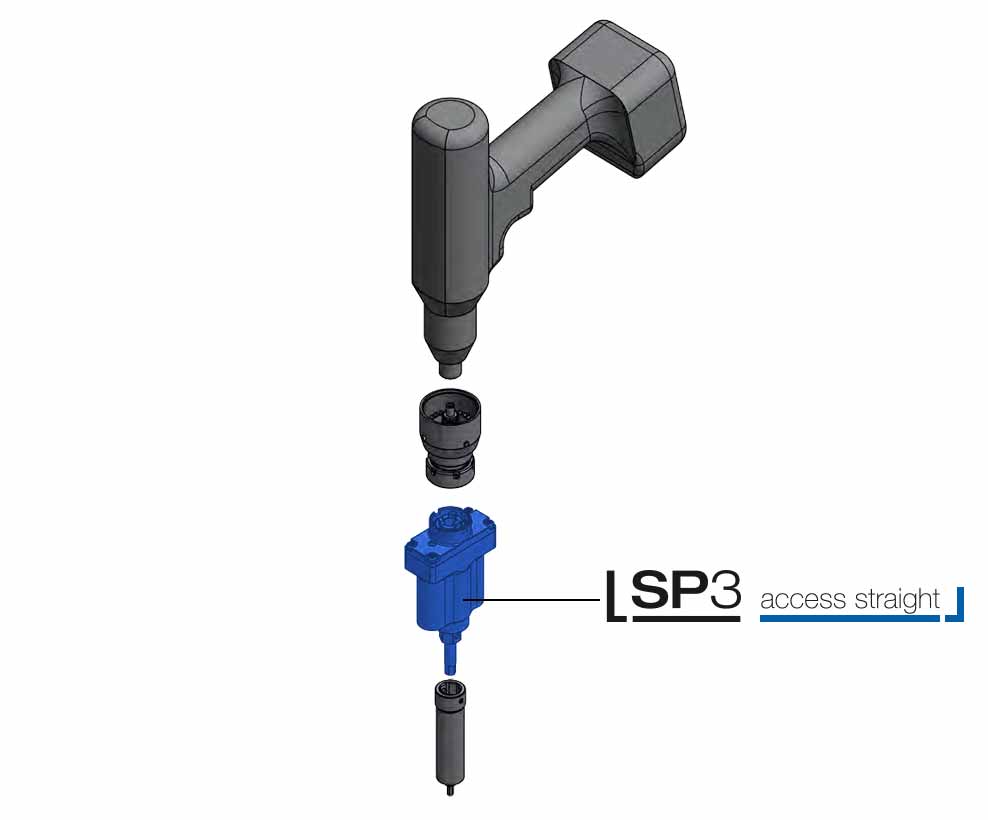

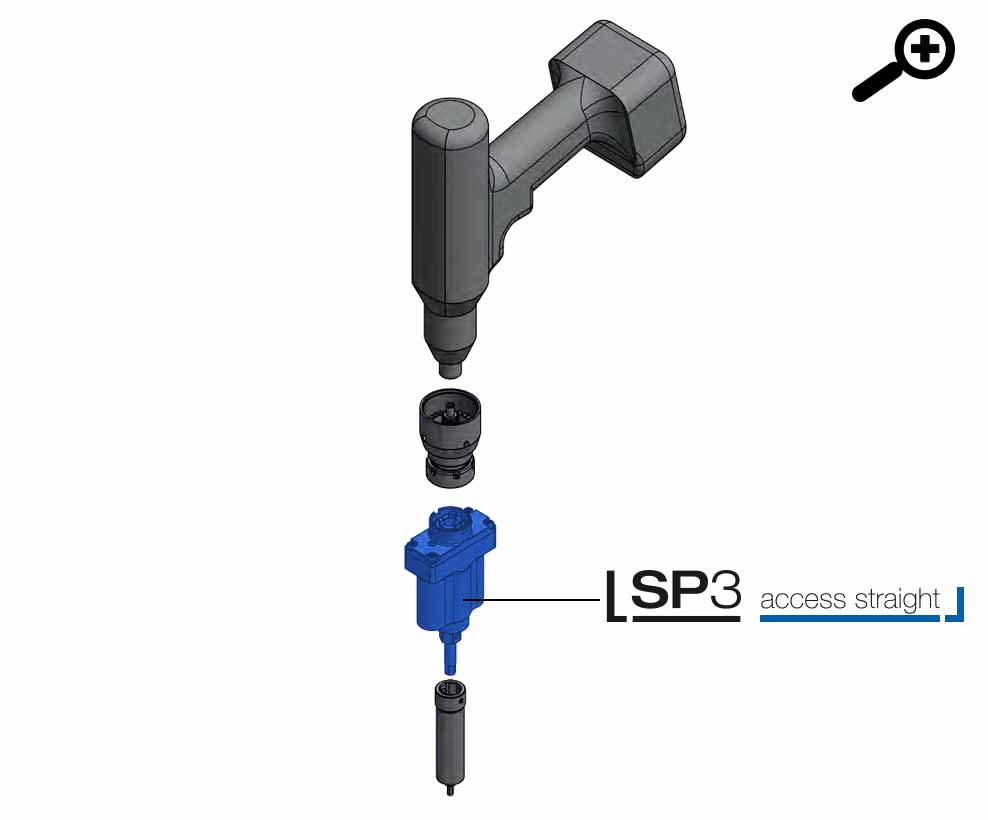

L.SP3 Access Straight

Beschreibung
L.SP3 access straight ermöglicht einen leichten Zugang zu schwer zugänglichen Schraubstellen mit Gegenhalter-funktion. Als Komplettlösung wird der Axial-Abtrieb mit Gegenhalter stets mit einem Pistolenschrauber eingesetzt. Die Anbindung an diesen erfolgt über einen Axial-Adapter (vgl. L.SP3 x-connect).




Vorteile
  • Vorrangige Anwendung in der Luftfahrtindustrie
  • Anbindung mit L.SP3 x-connect an Pistolenschrauber
  • Abtrieb in Schraubachse
  • Genauigkeit von +/-5%
  • Austauschbarkeit der Nüsse mit Gegenhalter


Bilder
L.SP3 Access Straight

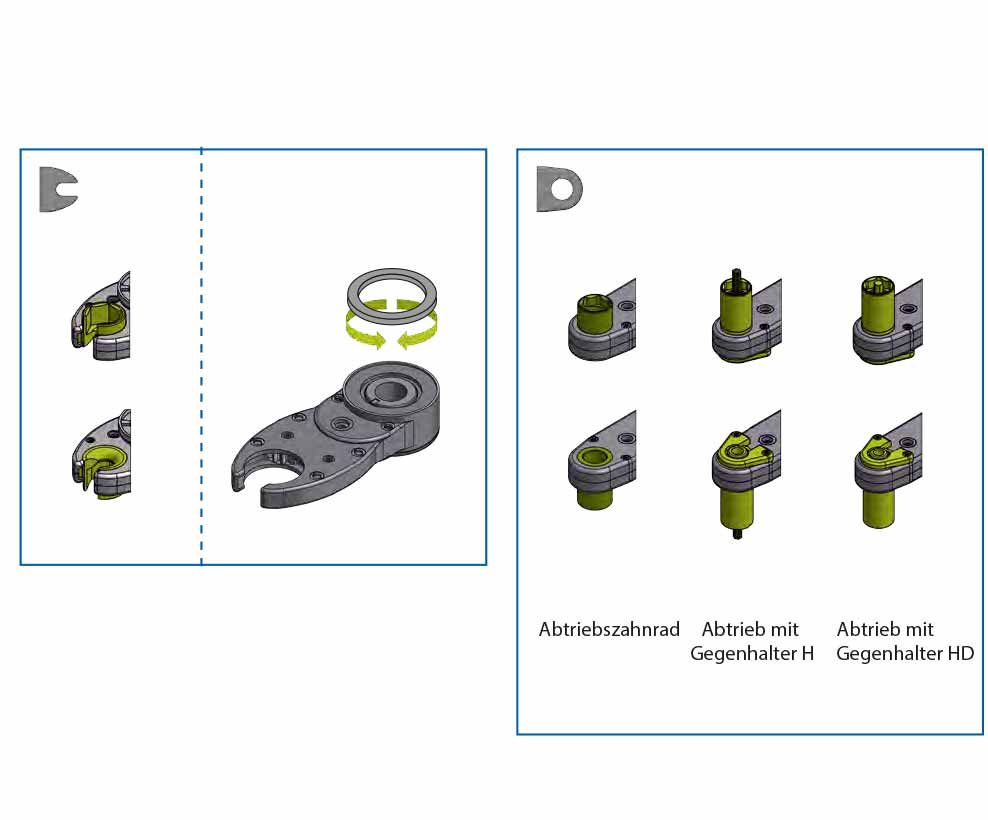

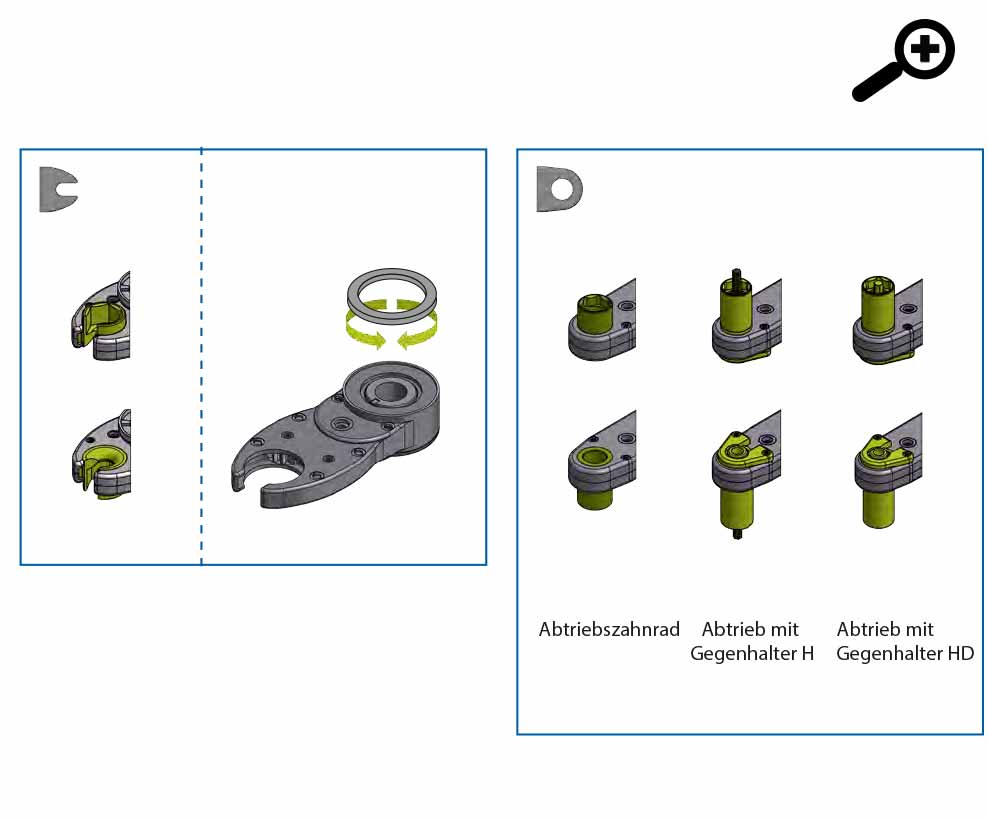

L.SP3 Touch

Beschreibung
L.SP3 touch sind die Abtriebszahnräder unseres neuen Standardprogramms. Für die unterschiedlichen Schraubanwendungen bieten wir Ihnen eine Vielzahl an Abtriebsprofilen. Je nach gewünschter Abtriebsdrehrichtung (rechts- oder links- drehend) und Einbaurichtung (oben oder unten abtreibend) des Abtriebszahnrades, muss die zu sperrende Drehrichtung  eingestellt werden. Grundsätzlich können alle Abtriebszahnräder in  beiden Drehrichtungen betrieben werden.
Vorteile
  • Einbaurichtung unabhängig von der Bauform
  • Große Auswahl an Standardprofilen
  • Abtrieb in beide Drehrichtungen möglich
  • In individuellen Längen verfügbar





Bilder
L.SP3 Touch

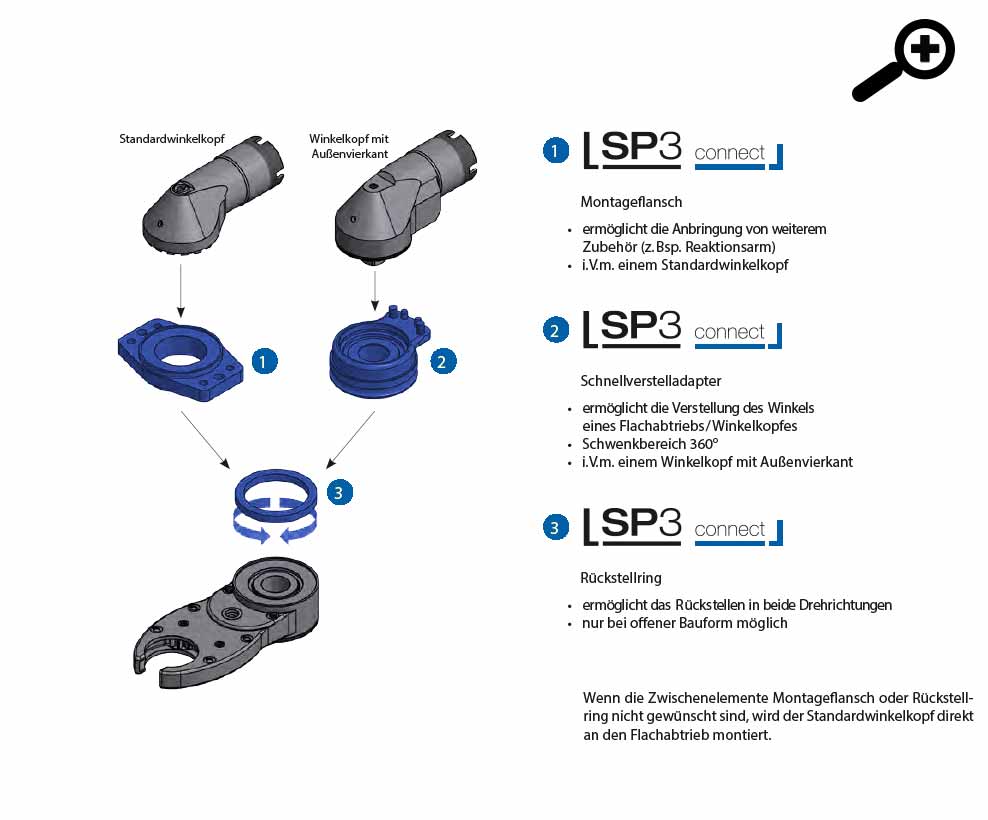

L.SP3 Connect

Beschreibung
L.SP3 connect bezeichnet die optionalen Verbindungselemente, die die Einzel komponenten zu einem Schraubsystem verbinden. Optimale Verbindungen: Noch leistungsfähiger durch Zusatzkpomponenten.

Wenn diese Zwischenelemente nicht gewünscht sind, wird der Standardwinkelkopf direkt an den Flachabtrieb montiert.
Vorteile
  • Kombination von 3 unterschiedlichen Zusatzkomponenten
  • Einfache und komfortable Ergänzung zum Schraubsystem
  • Offene Bauform (vgl. Rückstellring): Rückstellvorrichtung mechanisch rechts- / linkssperrend
  • Rückstellvorrichtung sensorisch
Bilder
L.SP3 Connect

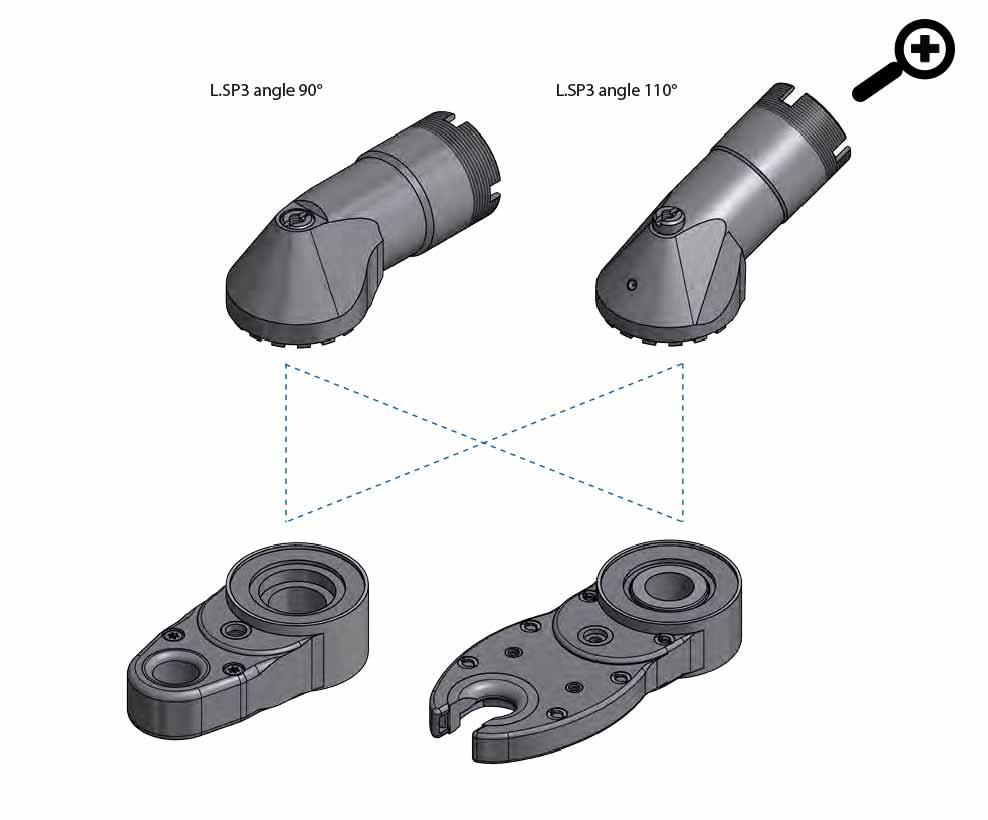

L.SP3 Angle

Beschreibung
L.SP3 angle ist die perfekte ergonomische Ergänzung zum L.SP3 access Flachabtrieb. Der Winkelkopf L.SP3 angle dient zur leichteren Zugänglichkeit zu Schraub verbindungen und ermöglicht dadurch eine bes-sere  Arbeitsergonomie. Die Winkelköpfe sind je nach An-wendungsbedarf in 90° und 110° erhältlich und dienen zur Umlenkung der Drehbewegung und zur Drehmoment /  Drehzahl Änderung zwischen der Antriebsmaschine und dem Flachabtrieb. Ohne separaten Adapter lassen sich die einheitlichen Schnittstellen der Kom ponenten problemlos mit L.SP3 access Flachabtrieben verbinden.
Vorteile
  • Kompakte Bauform: optimierte Ergonomie
  • Baugrößenreduktion: niedrige Bauhöhe in Verbindung mit L.SP3 angle
  • Gewichtsersparnis: durch Einsparung  des Adapters und kompakter Bauform
  • Ausführung in 90° und 110°
  • Hohe Wartungsfreundlichkeit
  • Serienmäßig mit zwei Überstzungen erhältlich i = 1,45 | i = 2,0


Bilder
L.SP3 Angle

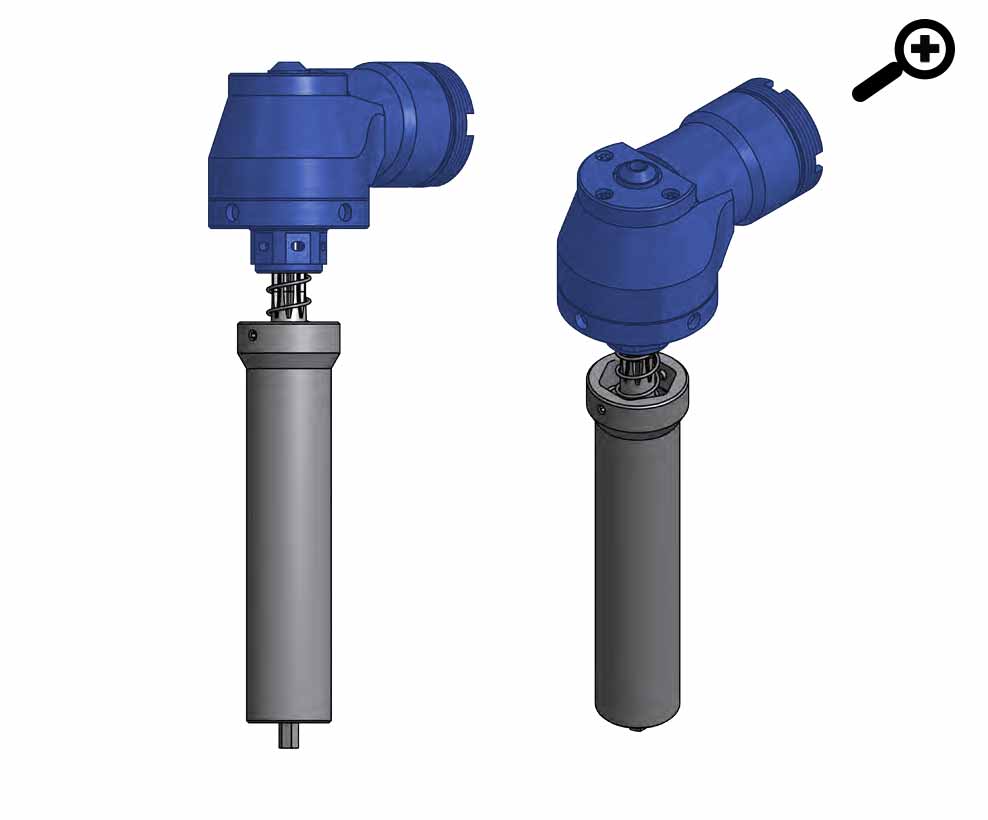

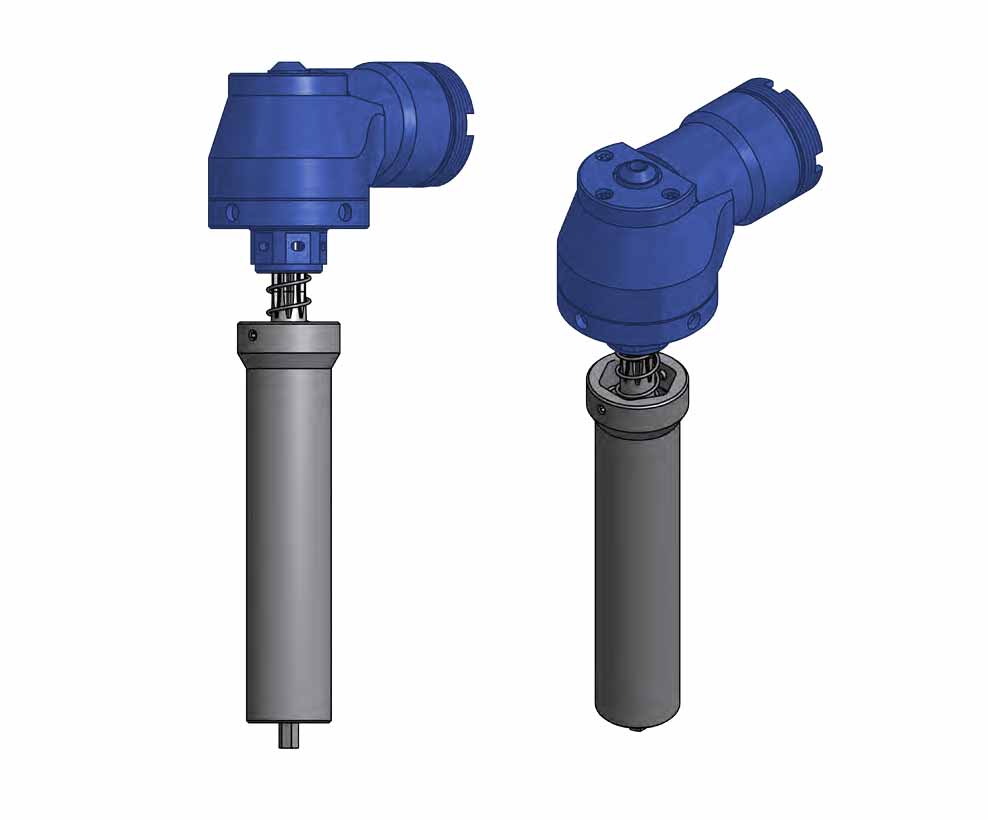

L.SP3 Angle HD

Beschreibung
L.SP3 angle HD ist ein Winkelkopf mit einer hohlen  Polygonwelle zur Aufnahme verschiedener Gegenhaltersysteme. Dieser Winkelkopf ist mit einem Außensechskant zum Aufstecken unterschiedlicher Nüsse ausgestattet. Die perfekte Lösung für Verschraubungen, bei denen der Schraubenbolzen gegen das Verdrehen gesichert werden muss, während die Mutter aufgeschraubt wird.

Vorteile
  • Kompakte Bauform
  • Einbau verschiedener Gegenhalter und Nüsse
  • Drehmomentübertragung mit einer Genauigkeit besser ± 4%
  • Übersetzung i = 2,0




Bilder
L.SP3 Angle HD

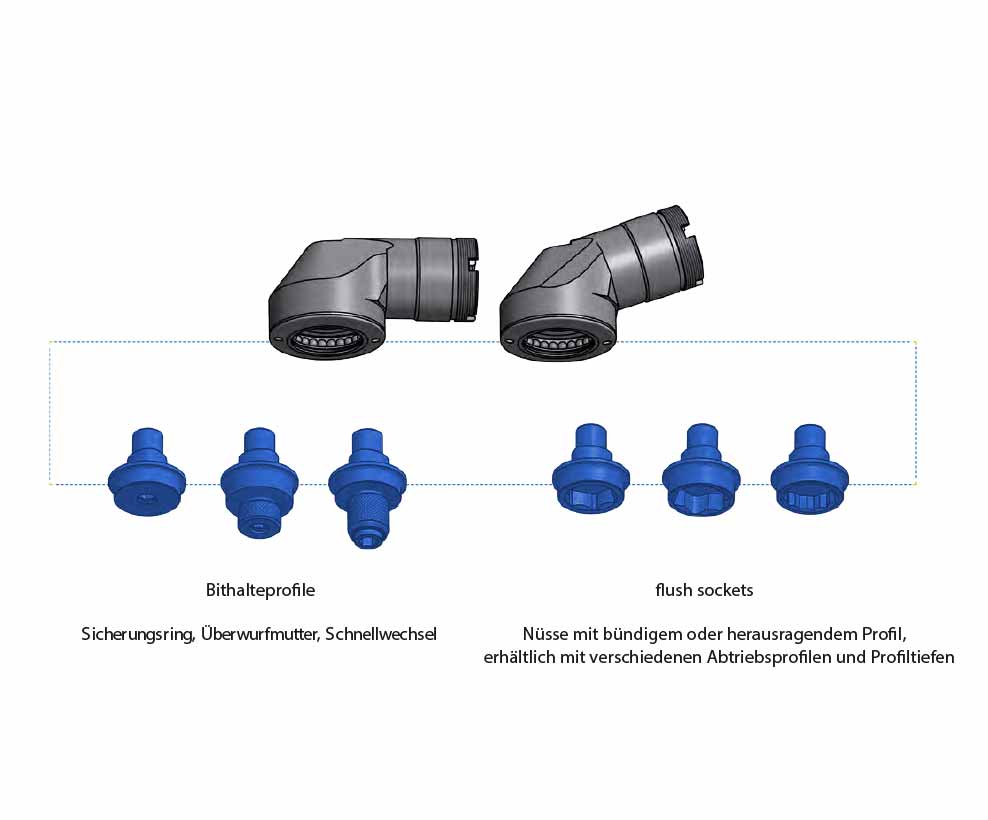

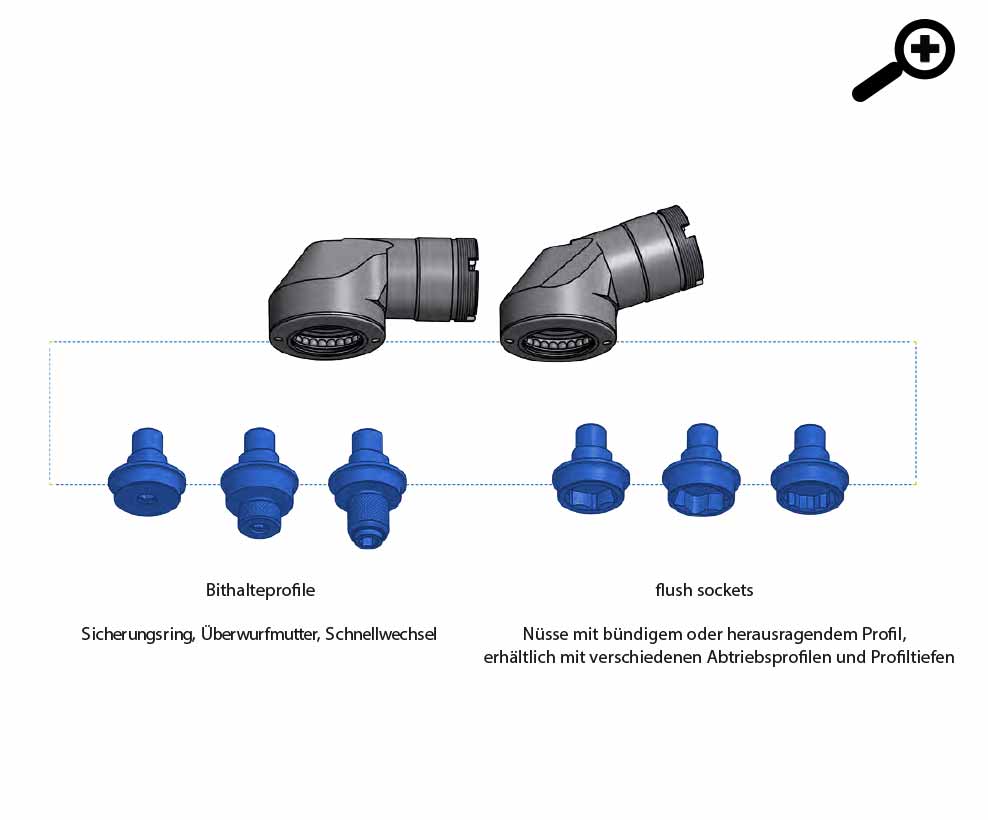

Angle Touch

Beschreibung
L.SP3 angle touch ist die optimale Ergänzung von L.SP3 angle als eigenständiges Werkzeug. Erhältlich für die  Ausführung in 90° und 110° sind Bithalteprofile mit drei unterschiedlichen Bithaltesystemen: Sicherungsring, Überwurfmutter oder Schnellwechsel. Ein weiterer Vorteil von L.SP3 angle ist der individuelle Einsatz von „flush sockets“. Flush sockets sind Nüsse mit bündigem Profil. Sie sind mit verschiedenen Abtriebsprofilen und Profiltiefen erhältlich und bieten somit für jeden Anwendungsbereich – in Abhängigkeit von der  maximalen zulässigen Schlüsselweite und Profiltiefe – die perfekte Lösung.
Vorteile
  • 3 verschiedene Bithaltersysteme
  • Drehmomentübertragung mit einer Genauigkeit besser ± 4%
  • Hohe Verfügbarkeit
  • Austauschbarkeit der  Abtriebe
  • Ausführung in 90° und 110°
  • Serienmäßig mit zwei Überstzungen erhältlich i = 1,45 | i = 2,0







Bilder
L.SP3 Angle Touch

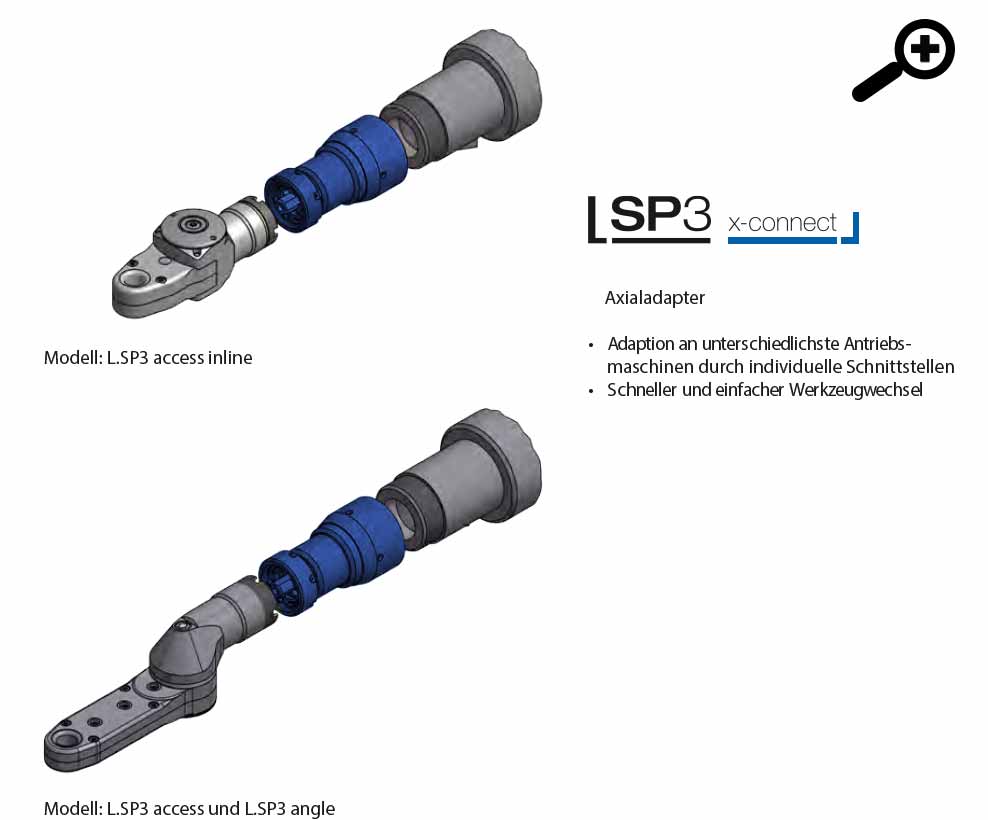

L.SP3 X-Connect

Beschreibung
L.SP3 X-Connect ist ein Axialadapter, der zum Einsatz kommt, wenn das Schraubsystem inklusive eines Lübbering Winkelkopfs an eine Antriebsmaschine montiert wird. Er stellt die mechanische Verbindung zwischen dem Lübbering Schraubsystem und der Antriebsmaschine her.




Vorteile
  • Verbindung unterschiedlichster Antriebsmaschinen
  • Kleine Bauform garantiert geringes Gewicht
  • Optional mit integriertem Planetenradgetriebe  für Übersetzungsverhältnisse größer 1 erhältlich


Bilder
L.SP3 X-Connect
