Logo Ingersoll RandQX EC Akkuschrauber


EC Akkuschrauber der Serie QX und QXN von Ingersoll Rand

QX Schrauber und QXN Schrauber - Die beste Schraubtechnik in einem kosteneffektiven Gerät

Steuerung

Multifunktionsdisplay-Modul
Multifunktionsdisplay-Modul
  • Benutzerfreundliches Display zur Ergebnisanzeige und Programmierung
  • Bis zu acht programmierbare Schraubkonfiguration
  • Speichert Zyklusdate für bis zu 1.200 Schraubvorgänge

Präzision

Patentierter Messwertgeber
Patentierter Messwertgeber
  •  Hochgenaue Drehmomentmessung für optimalen Zyklus
  • Ultimative Schraubsteuerung
  • Fortschrittliche Strategien wie Winkelkontrolle, vorherrschendes Drehmoment und Drehmomentüberwachung

Leistungsmanagement

Digitaler Signalprozessor
Digitaler Signalprozessor
  • Hochgenaue Antriebssteuerung für präzise Verschraubungen
  • Überwacht Drehmoment, Winkel und Antriebsstrom und übermittelt Ergebnisdaten
  • Keine teure externe Steuerung nötig

Effizienz

Erweitertes Stromversorgungsmodul
Erweitertes Stromversorgungsmodul
  • Steuerung des Gleichstromantriebs anhand von programmierbaren Drehmoment-, Winkel und Geschwindigkeitsprofilen
  • Spannungsmdulierung vom Li-Ion-Akku für optimale Performance

Kommunikation

Intelligentes Funkmodul
Intelligentes Funkmodul
  • Optionale Funktion zur drahtlosen Übertragung von Ergebnisdaten an das Prozesskommunikationsmodul
  • Das PCM überträgt die Daten per Ethernet, Feldbus oder I/O in die Datenbank

Langlebigkeit

Bürstenloser Gleichstrommotor
Bürstenloser Gleichstrommotor
  • Steuert den Präzisionsantrieb der QX Schrauber
  • Keine Köhlebürsten, die verschleißen und Rückstände hinterlassen können
  • Effizienter Magnetantrieb auf basis von seltenen Erden

Video:


EC Akkuschrauber Serie QX oder QXN. Welcher ist der richtige Schrauber für mich?

QX Schrauber von Ingersoll Rand steuern Ihren Montageprozess in einem geschlossenen Regelkreis. Jeder einzelne QX Schrauber ermöglicht programmierbare Anziehstrategien, um qualitativ hochwertigere Verbindungselemente und ein Maß an Kontrolle zu erzielen, das von anderen Lösungen nicht erreicht werden kann. Die Vielfalt der QX Schrauber bietet eine einfache, flexible und leistungsfähige Lösung für jeden Bedarf.
Eigenschaften
QXN
QXC
QXX
Anzahl der Schraubkonfigurationen
1
8
8
Kompatibel mit INSIGHT Connect App
Kompatibel mit ICS Software
Kontrolle über Drehmoment, Geschwindigkeit & Drehzahl
Konfigurationsunterstützung für mehrstufiges Anziehen
Mehrfarbige visuelle Statusanzeigen
Optional als EC Akku Impulsschrauber verfügbar
Optional als EC Akku Kraftschrauber verfügbar

Drehmoment- Drehwinkelanzeige

Drehmoment- Drehwinkeleinstellung direkt am Werkzeug

System zur Integration zur Fehlererkennung


Kompatibel mit dem Werkernetz zur Datenerfassung


Kompatibel mit Zubehör, wie Signalsäule, Bitfach, Barcodescanner etc.


Unterstützt den Fernzugriff und die Programmierung mit ICS



Die EC Akkuschrauber der Serie QXN sind eine kostengünstige Lösung bei einem gleichbleibenden Schraubfall.

Die EC Akkuschrauber der Serie QX bieten Ihnen Flexibilität bei Ihren verschiedenen Schraubfällen.

Produktauswahl QX EC Akkuschrauber

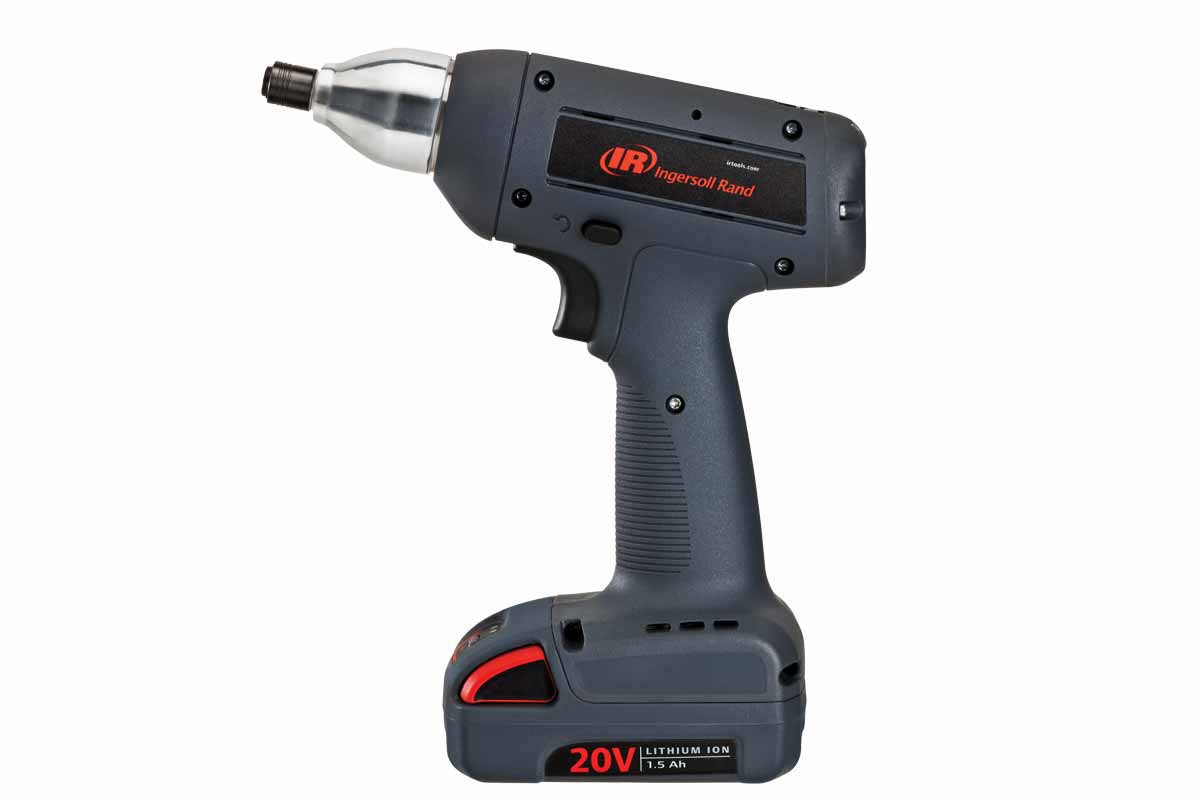

QX EC Akkuschrauber in Pistolenform IQV<sup>20</sup>
QX EC Akkuschrauber in Pistolenform IQV20

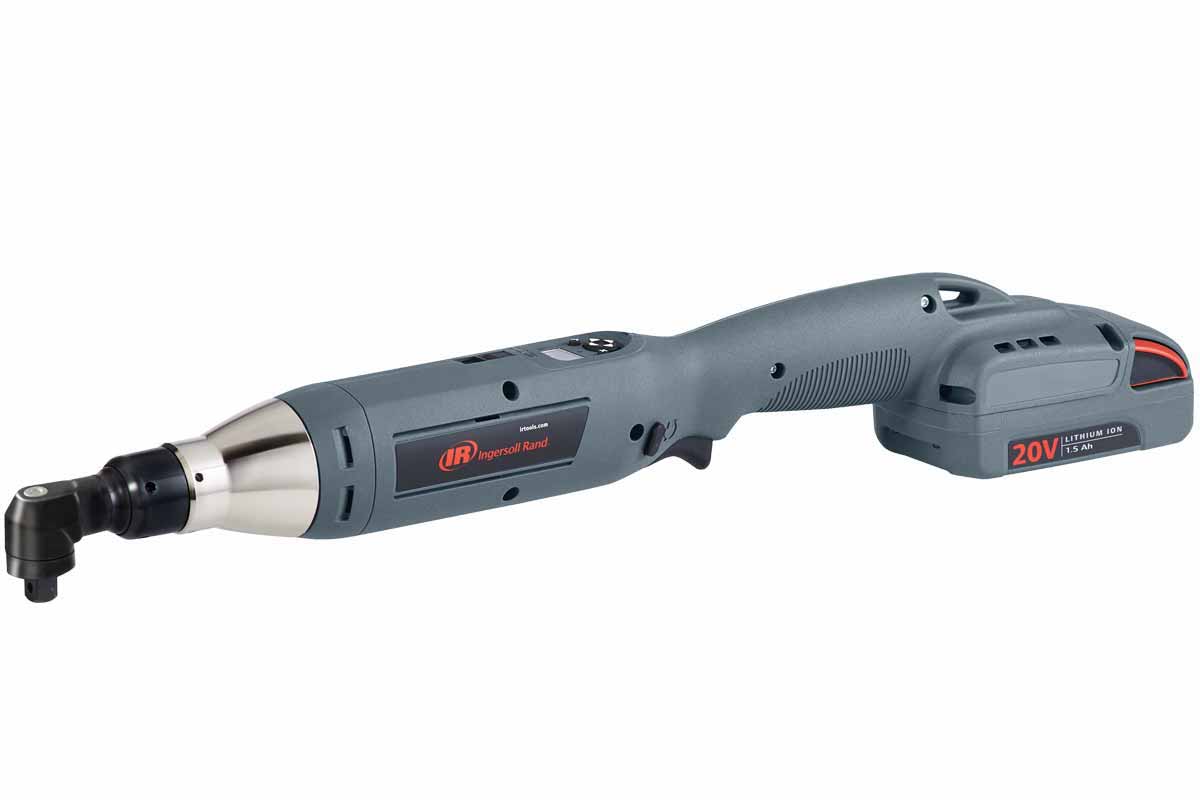

QX EC Akkuschrauber Winkelform IQV<sup>20</sup>
QX EC Akkuschrauber Winkelform IQV20

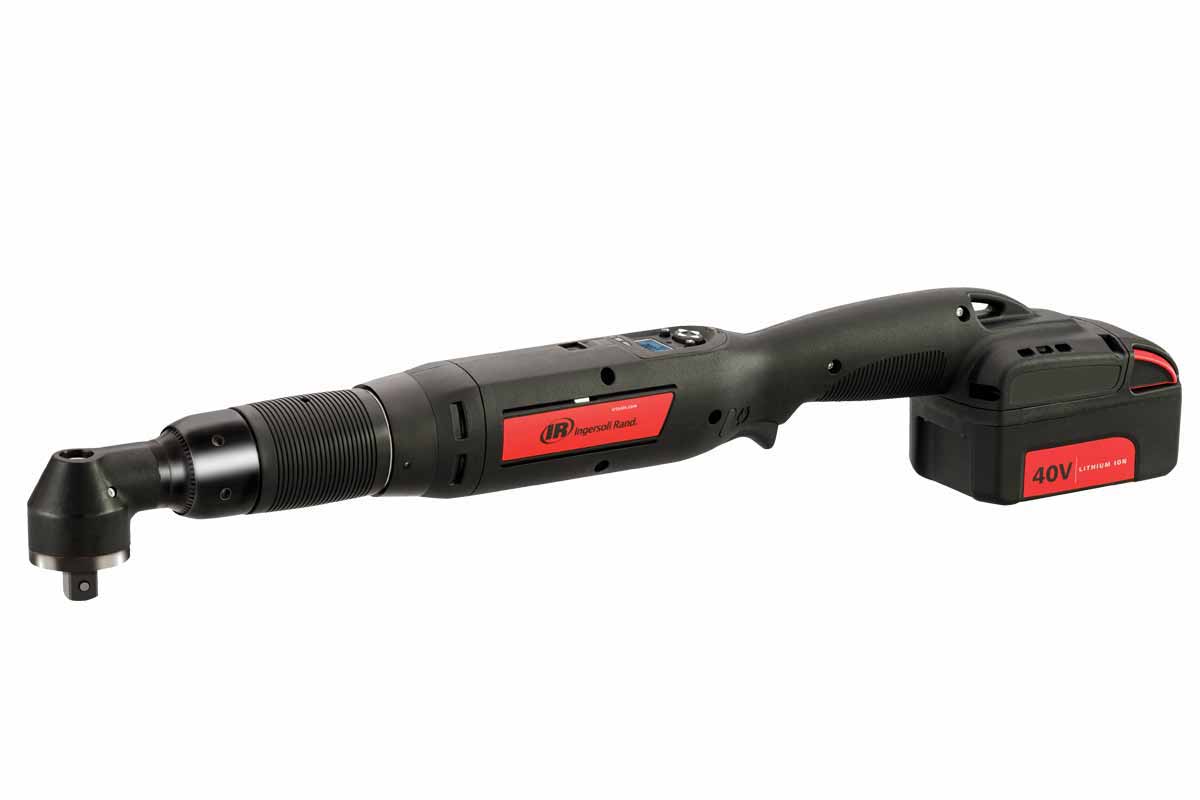

QX EC Akkuschrauber Winkelform IQV<sup>40</sup>
QX EC Akkuschrauber Winkelform IQV40
Produktübersicht QX EC Akkuschrauber
QX EC Akkuschrauber IQV20 in Pistolenform

Art.-Nr.
Drehmoment [Nm]
Drehzahl [U/min]
QXXD2PT04PQ4
0,8 - 4,0
1.500
QXXD2PT04PS4
0,8 - 4,0
1.500
QXXD2PT04PS6
0,8 - 4,0
1.500
QXXD2PT08PQ4
1,6 - 8,0
1.150
QXXD2PT04PS4
1,6 - 8,0
1.150
QXXD2PT08PS6
1,6 - 8,0
1.150
QXXD2PT12PQ4
2,4 - 12,0
750
QXXD2PT12PS4
2,4 - 12,0
750
QXXD2PT12PS6
2,4 - 12,0
750
QXXD2PT18PQ4
3,6 - 18,0
500
QXXD2PT18PS6
3,6 - 18,0
500
QXFD2PT04PQ4
0,8 - 4,0
1.500
QXFD2PT04PS4
0,8 - 4,0
1.500
QXFD2PT04PS6
0,8 - 4,0
1.500
QXFD2PT08PQ4
1,6 - 8,0
1.150
QXFD2PT08PS4
1,6 - 8,0
1.150
QXFD2PT08PS6
1,6 - 8,0
1.150
QXFD2PT12PQ4
2,4 - 12,0
750
QXFD2PT12PS4
2,4 - 12,0
750
QXFD2PT12PS6
2,4 - 12,0
750
QXFD2PT18PQ4
3,6 - 18,0
500
QXFD2PT18PS6
3,6 - 18,0
500

QX EC Akkuschrauber IQV20 in Winkelform

Art.-Nr.
Drehmoment [Nm]
Drehzahl [U/min]
QXXD2AT05PQ4
1,0 - 5,0
1.213
QXXD2AT10PS6
2,0 - 10,0
936
QXXD2AT15PS6
3,0 - 15,0
600
QXXD2AT18PQ4
3,6 - 18,0
500
QXXD2AT18PS6
3,6 - 18,0
500
QXXD2AT27PS6
5,4 - 27,0
330
QXFD2AT05PQ4
1,0 - 5,0
1.213
QXFD2AT10PS6
2,0 - 10,0
936
QXFD2AT15PS6
3,0 - 15,0
600
QXFD2AT18PQ4
3,6 - 18,0
500
QXFD2AT18PS6
3,6 - 18,0
500
QXFD2AT27PS6
5,4 - 27,0
330

QX EC Akkuschrauber IQV40 in Winkelform

Art.-Nr.
Drehmoment [Nm]
Drehzahl [U/min]
QXXD5AT20PS06
4,0 - 20,0
1.045
QXXD5AT30PS06
6,0 - 30,0
775
QXXD5AT30PS08
6,0 - 30,0
775
QXXD5AT35PS06
7,0 - 35,0
640
QXXD5AT35PS08
7,0 - 35,0
640
QXXD5AT40PS08
8,0 - 40,0
545
QXXD5AT60PS08
12,0 - 60,0
375
  QXXD5AT80PS08
12,0 - 80,0
375
QXFD5AT20PS06
4,0 - 20,0
1.045
QXFD5AT30PS06
6,0 - 30,0
775
QXFD5AT30PS08
6,0 - 30,0
775
QXFD5AT35PS06
7,0 - 35,0
640
QXFD5AT35PS08
 7,0 - 35,0
640
QXFD5AT40PS08
8,0 - 40,0
545
QXFD5AT60PS08
12,0 - 60,0
375
QXFD5AT80PS08
12,0 - 80,0
 375

Produktauswahl QXN EC Akkuschrauber

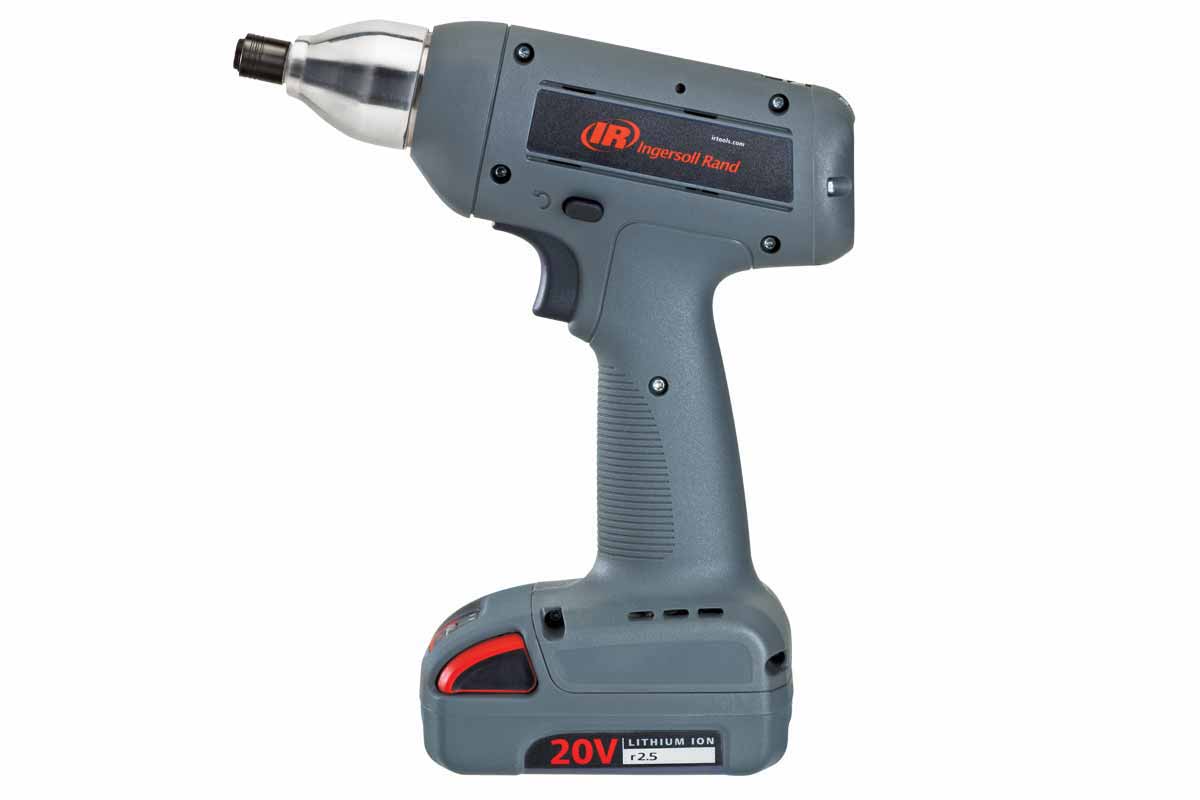

QXN EC Akkuschrauber Pistolenform IQV<sup>20</sup>
QXN EC Akkuschrauber Pistolenform IQV20

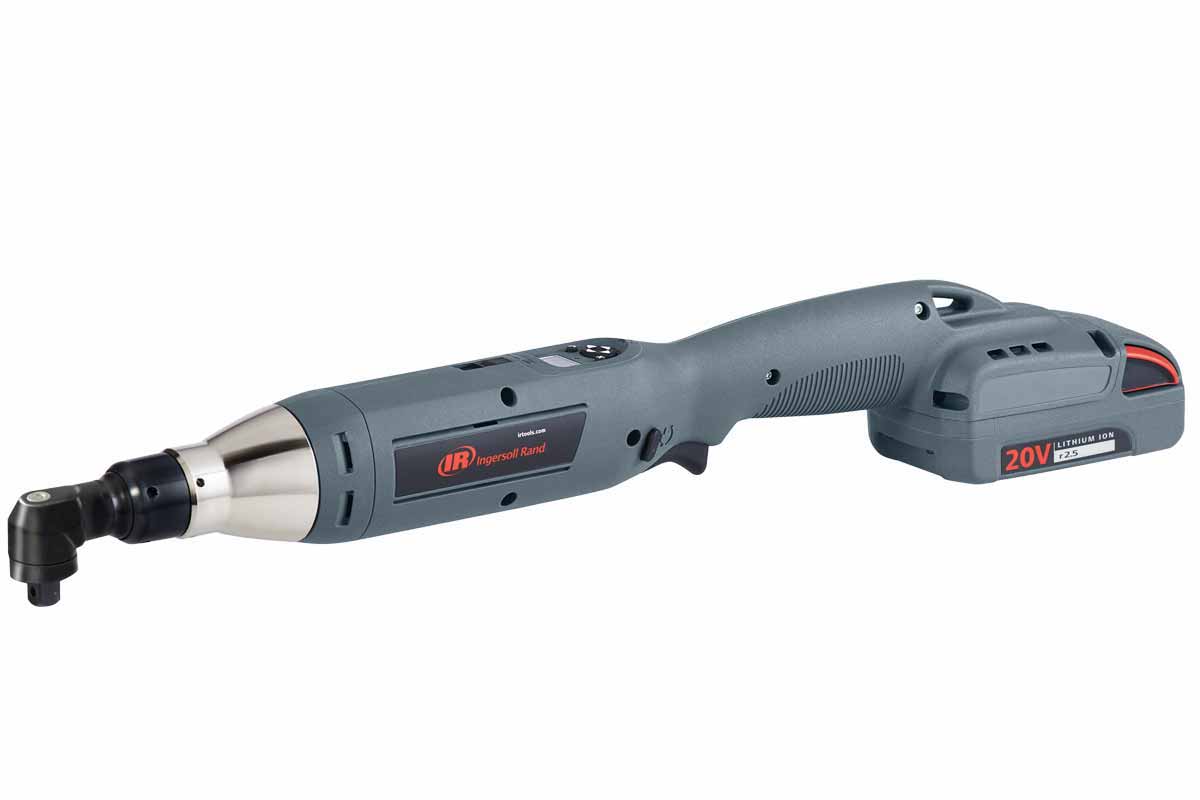

QXN EC Akkuschrauber Winkelform IQV<sup>20</sup>
QXN EC Akkuschrauber Winkelform IQV20

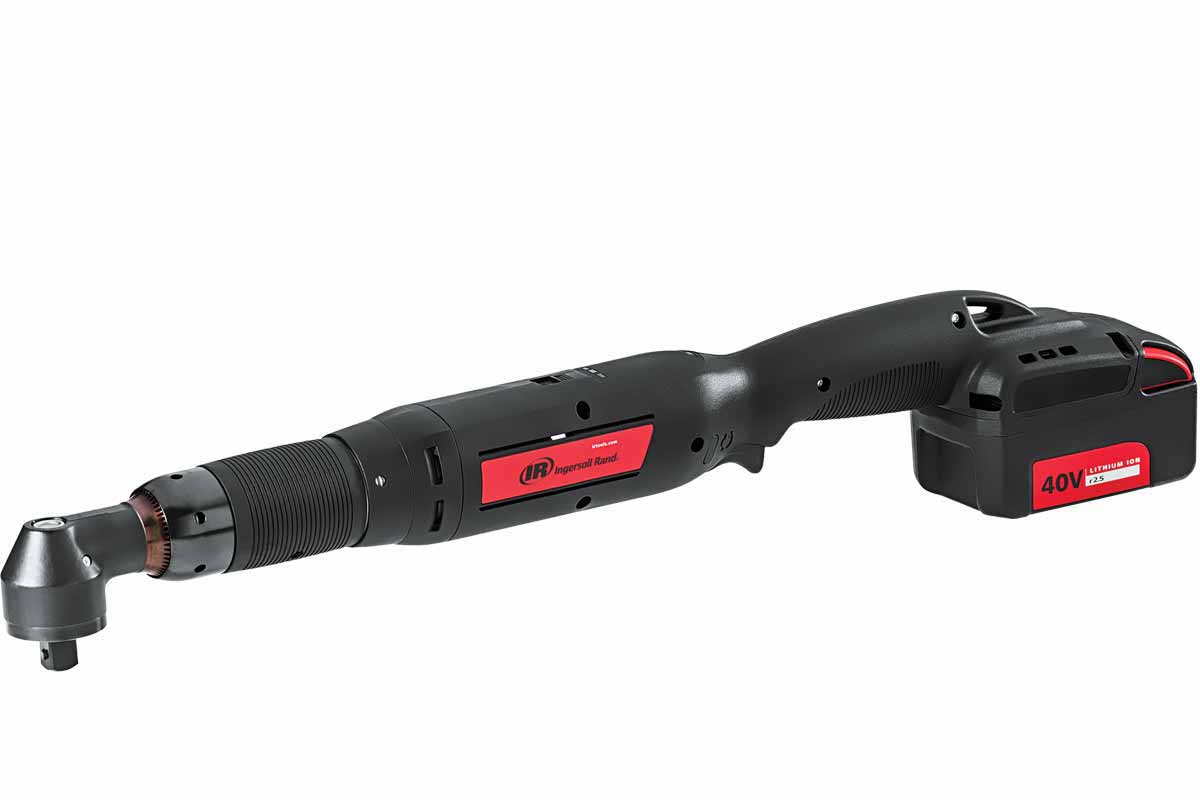

QXN EC Akkuschrauber Winkelform IQV<sup>40</sup>
QXN EC Akkuschrauber Winkelform IQV40
Produktübersicht QXN EC Akkuschrauber
QXN EC Akkuschrauber IQV20 in Pistolenform

Art.-Nr.
Drehmoment [Nm]
Drehzahl [U/min]
 QXN2PT04PQ4-KIT
0,8 - 4,0
1.500
 QXN2PT04PS4-KIT
0,8 - 4,0
1.500
 QXN2PT04PS6-KIT
0,8 - 4,0
1.500
 QXN2PT08PQ4-KIT
1,6 - 8,0
1.150
 QXN2PT08PS4-KIT
1,6 - 8,0
1.150
 QXN2PT08PS6-KIT
1,6 - 8,0
1.150
 QXN2PT12PQ4-KIT
2,4 - 12,0
750
 QXN2PT12PS4-KIT
2,4 - 12,0
750
 QXN2PT12PS6-KIT
2,4 - 12,0
750
 QXN2PT18PS6-KIT
3,6 - 18,0
500
 QXN2PT18PQ4-KIT
3,6 - 18,0
500

QXN EC Akkuschrauber IQV20 in Winkelform

Art.-Nr.
Drehmoment [Nm]
Drehzahl [U/min]
QXN2AT05PQ4-KIT
1,0 - 5,0
1.213
QXN2AT10PS6-KIT
2,0 - 10,0
936
QXN2AT15PS6-KIT
3,0 - 15,0
600
QXN2AT18PQ4-KIT
3,6 - 18,0
500
QXN2AT18PS6-KIT
3,6 - 18,0
500
QXN2AT27PS6-KIT
5,4 - 27,0
330

QXN EC Akkuschrauber IQV40 in Winkelform

Art.-Nr.
Drehmoment [Nm]
Drehzahl [U/min]
QXN5AT20PS06-KIT
4,0 - 20,0
1.045
QXN5AT30PS06-KIT
6,0 - 30,0
775
QXN5AT30PS08-KIT
6,0 - 30,0
775
QXN5AT35PS06-KIT
7,0 - 35,0
640
QXN5AT35PS08-KIT
7,0 - 35,0
640
QXN5AT40PS08-KIT
8,0 - 40,0
545
QXN5AT80PS08-KIT
12,0 - 80,0
375
Die neuen und innovativen QX und QXN Serien bieten EC Akkuschrauber mit Transducer für verschiedenste Anwendungen.  Dank der akkubetriebenen Leistungszufuhr benötigen die QX Schrauber und QXN Schrauber keine Druckluftleitung oder Elektrokabel und ermöglichen flexibles und komfortables Arbeiten mit vielen Optionen. Jedes Werkzeug kann eigenständig und ohne weitere Zusatzgeräte an einem Einzelarbeitsplatz oder einem Arbeitsplatz zur Serienfertigung mit Prozesssteuerung und drahtloser Kommunikation eingesetzt werden.

Seit Jahren haben sich die EC Akkuschrauber bereits als die besten Werkzeuge ihrer Klasse, zum kontrollierten Schrauben, bewährt. Jeder EC Akkuschrauber ist einfach zu bedienen und verbessert Ihre Prozesssteuerung und den Bedienkomfort, senkt gleichzeitig Ihre Produktionskosten und gewährleistet am Ende Ihre Produktionslinie ein qualitativ hochwertiges Endprodukt. QXN Schrauber  bieten die Kontrolle über Ihre Montagearbeiten.

EC Akkuschrauber
✓ Überragende Genauigkeit
✓ Nachverfolgbarkeit
✓ Kosteneffektiv
✓ Programmierbare Konfigurationen
✓ Best-In-Class Werkzeug

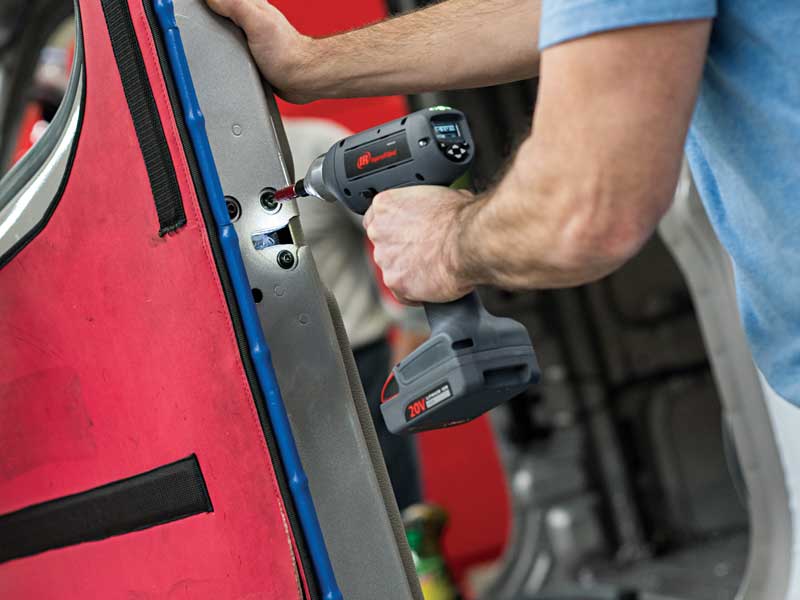

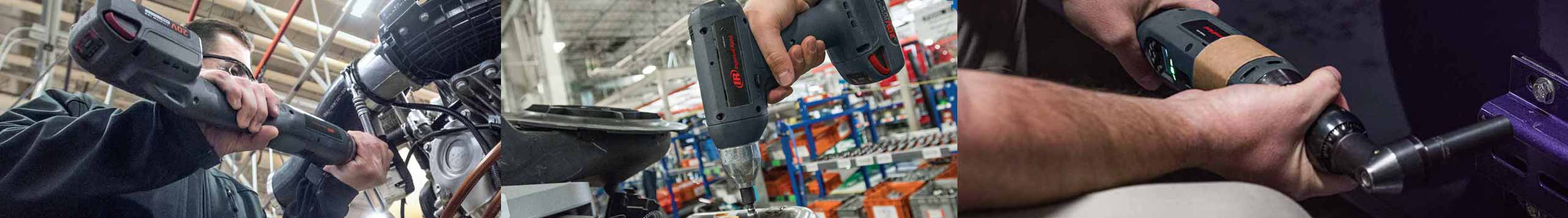

Anwendung EC Akkuschrauber
Anwendung EC Akkuschrauber

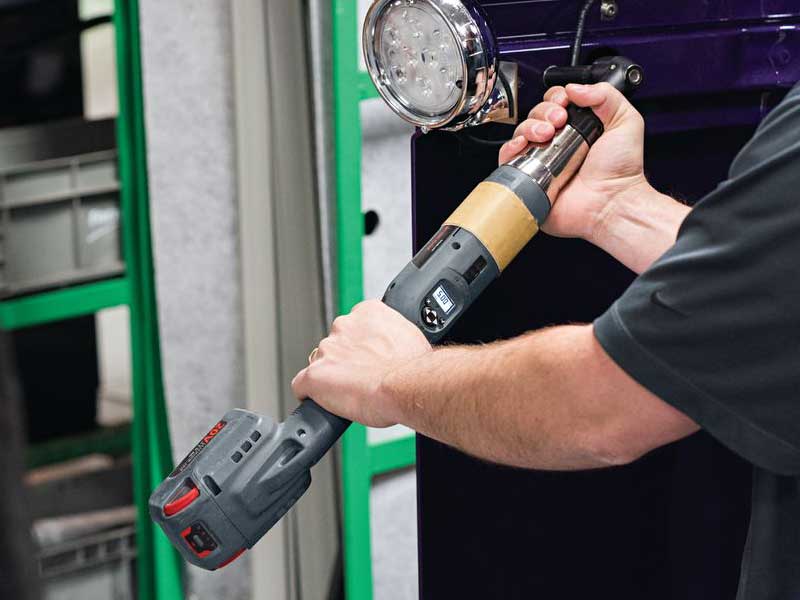

Anwendung Akku EC Winkelschrauber
Anwendung Akku EC Winkelschrauber
