Häufige Fragen zu Stickstoffgeneratoren

• Was ist ein Stickstoffgenerator und wie funktioniert er?
  Ein Stickstoffgenerator erzeugt Stickstoffgas direkt vor Ort aus der Umgebungsluft, die zu rund 78 % aus Stickstoff und 21 % aus Sauerstoff besteht. Dabei kommen zwei Verfahren zum Einsatz: Druckwechseladsorption (PSA) oder Membrantechnologie.

  Der Prozess läuft in mehreren Schritten ab: Zunächst wird die Luft komprimiert und anschließend von Feuchtigkeit, Öl und Staub gereinigt.

  Bei der PSA-Methode durchströmt die aufbereitete Luft einen mit Kohlenstoffmolekularsieb gefüllten Behälter, der Sauerstoff und andere Gase stärker bindet als Stickstoff – übrig bleibt hochreiner Stickstoff.

  Bei der Membrantechnologie übernimmt eine semipermeable Hohlfasermembran diese Trennung: Sauerstoff, Wasserdampf und andere Gase durchdringen die Membran schneller als Stickstoff, sodass dieser auf der anderen Seite gesammelt wird.

  Stickstoffgeneratoren sind damit eine zuverlässige, kosteneffiziente Alternative zur klassischen Versorgung über Flaschen, Bündel oder Flüssigstickstofftanks – ohne Lager- und Transportaufwand, mit konstanter Reinheit und bedarfsgerechter Erzeugung.

  Eingesetzt werden sie unter anderem in der Lebensmittel- und Getränkeindustrie, der Pharmazie, der Elektronikfertigung und der Metallverarbeitung.
• Welche Reinheit kann die Anlage erreichen?
  Membransysteme von DWT erreichen je nach Baureihe Reinheiten bis zu 99,9 Prozent, PSA-Systeme bis zu 99,999 Prozent.

  Entscheidend ist dabei nicht der höchstmögliche Wert, sondern die Reinheit, die für den jeweiligen Einsatz tatsächlich benötigt wird.
• Wie unterscheiden sich PSA und Membran, und welche Technik passt zu meiner Anwendung?
  PSA- und Membrangeneratoren trennen Stickstoff nach unterschiedlichen Prinzipien und eignen sich je nach Anwendung unterschiedlich gut.

  PSA-Systeme (Druckwechseladsorption) nutzen Kohlenstoffmolekularsiebe, um Sauerstoff aus der Druckluft zu binden. Sie erreichen sehr hohe Reinheitsgrade – bis zu 99,999 % – und eignen sich damit besonders für Anwendungen mit hohem Reinheits- oder Durchflussbedarf, etwa in Elektronikfertigung, Pharmazie oder Laboren.

  Membransysteme trennen Stickstoff über selektiv durchlässige Hohlfasermembranen. Sie erreichen typischerweise Reinheiten von 95 bis 99,5 Prozent (je nach DWT-Baureihe bis 99,9 Prozent) und sind kompakter sowie in der Anschaffung meist günstiger – ideal für Anwendungen wie Reifenfüllung, Lebensmittelverpackung oder allgemeine Fertigung, bei denen keine ultrahohe Reinheit erforderlich ist.

  Welche Technik zu Ihrer Anwendung passt, hängt neben der benötigten Reinheit vor allem von der gewünschten Liefermenge, dem Betriebsdruck, der vorhandenen Druckluftversorgung und der Nutzungsdauer ab.
• Wie funktioniert ein PSA-Generator?
  Ein PSA-Stickstoffgenerator (Pressure Swing Adsorption) nutzt das Prinzip der Druckwechseladsorption, um Stickstoff aus der Umgebungsluft zu gewinnen. Hier ist eine detaillierte Erklärung des Prozesses:





  1. Luftzufuhr:

  Umgebungsluft (bestehend aus ca. 78 % Stickstoff, 21 % Sauerstoff und anderen Gasen) wird durch einen Kompressor angesaugt und auf einen bestimmten Druck verdichtet.

  2. Luftaufbereitung:

  Die verdichtete Luft wird getrocknet und von Verunreinigungen wie Öl und Staubpartikeln befreit. Dies geschieht durch Vorfilter und Trocknersysteme.





  3. Adsorptionsprozess:

  - Die gereinigte Druckluft wird in zwei parallele Adsorptionsbehälter geleitet, die mit einem Kohlenstoff-Molekularsieb (CMS, Carbon Molecular Sieve) gefüllt sind.

  - Das CMS hat die Eigenschaft, Sauerstoffmoleküle und andere kleinere Moleküle (z. B. CO₂, Wasserdampf) stärker zu adsorbieren als Stickstoff.

  - Dadurch reichert sich Stickstoff in der Gasphase an und kann am Ausgang des Behälters entnommen werden.

  4. Druckwechselprozess (PSA-Prinzip):

  - Ein Behälter adsorbiert Sauerstoff und lässt Stickstoff durch.

  - Währenddessen wird der andere Behälter regeneriert, indem der Druck reduziert wird, wodurch die adsorbierten Sauerstoffmoleküle freigesetzt und aus dem System geleitet werden.

  - Die Behälter wechseln sich im Betrieb ab, sodass kontinuierlich Stickstoff produziert wird.





  5. Stickstoffausgabe:

  Der erzeugte Stickstoff wird in einem Tank gesammelt und kann je nach Anwendung weiter aufbereitet oder gespeichert werden.




• Wie wird Stickstoff industriell hergestellt?
  Industriell wird Stickstoff auf zwei Wegen gewonnen: zentral durch Luftverflüssigung und anschließende Anlieferung in Flaschen, Bündeln oder Tanks, oder direkt vor Ort aus Druckluft erzeugt.

  Bei der Erzeugung vor Ort wird Umgebungsluft verdichtet und aufbereitet; anschließend trennt eine Hohlfasermembran oder ein Kohlenstoff-Molekularsieb den Sauerstoff und weitere Bestandteile vom Stickstoffstrom ab.
• Welche Daten werden für die Auslegung benötigt?
  Benötigt werden vor allem Volumenstrom, Reinheit, Betriebsdruck und Betriebszeiten. Zusätzlich sind Bedarfsspitzen und die vorhandene Druckluftversorgung relevant.

  Mit diesen Angaben lassen sich Baugröße und erforderliche Zusatzkomponenten bestimmen.

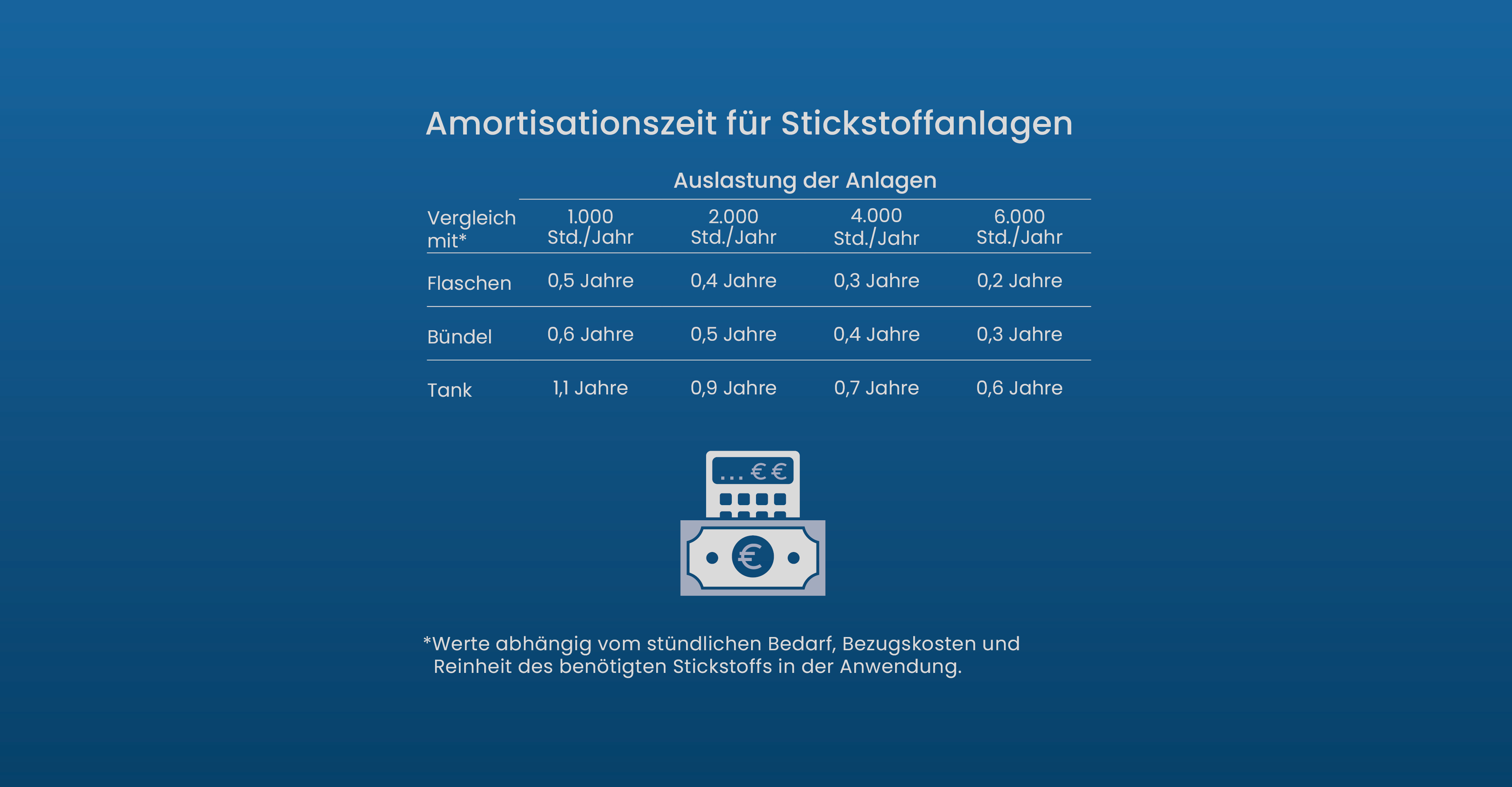

• Wann lohnt sich die Stickstofferzeugung vor Ort?
  Entscheidend sind der Stickstoffverbrauch, die jährliche Auslastung und die bisherigen Kosten für Flaschen-, Bündel- oder Tankversorgung.

  Für die Bewertung werden diese Bezugskosten den Investitions- und laufenden Betriebskosten der eigenen Anlage gegenübergestellt.
• Was kostet ein Stickstoffgenerator?
  Der Anschaffungspreis hängt von Verfahren, Baugröße, geforderter Reinheit und Ausstattung ab. Für eine belastbare Aussage sind Volumenstrom, Reinheit, Betriebsdruck und jährliche Betriebsstunden erforderlich.

  Wirtschaftlich entscheidend ist die Gegenüberstellung von Investitions-, Druckluft- und Wartungskosten mit den bisherigen Bezugskosten für Flaschen, Bündel oder Tank – daraus ergibt sich die Amortisationszeit.
• Ist die Stickstofferzeugung vor Ort umweltfreundlicher als die Anlieferung?
  Der Stickstoff wird aus der Umgebungsluft am Einsatzort gewonnen, sodass regelmäßige Anlieferfahrten entfallen. Zusätzlich entstehen keine Verdampfungsverluste, wie sie bei der Lagerung von Flüssigstickstoff im Tank auftreten.

  Der tatsächliche Effekt hängt vom bisherigen Versorgungsmodell, den Transportwegen und der Auslastung der Anlage ab.
• Welcher Wartungsaufwand entsteht im laufenden Betrieb?
  Erforderlich sind im Wesentlichen die Wartung der vorgeschalteten Druckluftaufbereitung sowie regelmäßige Kontrollen der Anlage.

  DWT übernimmt Installation, Wartung und Reparatur deutschlandweit. Der konkrete Wartungsumfang richtet sich nach Baureihe und Betriebsbedingungen.
• Worin unterscheiden sich Stickstoffgenerator und Stickstofferzeuger?
  Die Begriffe bezeichnen dieselbe Anlagentechnik und werden synonym verwendet. Gemeint ist jeweils ein System,

  das Stickstoff aus aufbereiteter Druckluft gewinnt – entweder über Hohlfasermembranen oder über Druckwechseladsorption.
• Wie kann ich eine Anlage anfragen?
  Für eine erste technische Einschätzung benötigt DWT Angaben zum Einsatzbereich, zum Stickstoffverbrauch, zur gewünschten Reinheit und zu den Betriebsbedingungen.

  Mit diesen Daten lässt sich die passende Anlagenkonfiguration bestimmen.
• Warum sollte man Stickstoff für den 3D-Metalldruck verwenden?
  Die Verwendung von Stickstoff im 3D-Metalldruck, insbesondere bei Verfahren wie dem Laserstrahlschmelzen (LPBF) und dem selektiven Laserschmelzen (SLM), bietet mehrere bedeutende Vorteile und gilt in der Branche als bewährte Praxis. Hier sind einige Hauptgründe, warum Stickstoff im 3D-Metalldruck häufig verwendet wird:





  1. Sauerstoffausschluss:

  Ähnlich wie beim SLS-Druck ist einer der Hauptgründe für die Verwendung von Stickstoff im 3D-Metalldruck der Ausschluss von Sauerstoff aus der Druckkammer. Metallpulver, die in LPBF- und SLM-Prozessen verwendet werden, sind bei hohen Temperaturen sehr reaktiv mit Sauerstoff. Sauerstoff kann zur Oxidation des Metallpulvers führen, was die Bildung unerwünschter Oxide in den gedruckten Teilen zur Folge hat. Diese Oxide können die mechanischen Eigenschaften und die Gesamtqualität der endgültigen 3D-gedruckten Komponenten beeinträchtigen. Stickstoff bietet eine sauerstofffreie Umgebung, verhindert Oxidation und gewährleistet die Reinheit der Metallteile.

  2. Verbesserte Materialeigenschaften:

  Die inertierenden Eigenschaften von Stickstoff helfen, die chemische Zusammensetzung des Metallpulvers während des Druckens zu erhalten. Dies führt zu 3D-gedruckten Metallteilen mit verbesserten mechanischen Eigenschaften, wie erhöhter Festigkeit, Duktilität und Ermüdungsbeständigkeit. Stickstoffatmosphären ermöglichen die Herstellung von Teilen, die die Industriestandards für Materialleistung erfüllen oder übertreffen.





  3. Reduzierte Defekte:

  Das Fehlen von Sauerstoff verringert die Wahrscheinlichkeit von Defekten in 3D-gedruckten Metallteilen. Häufige Defekte wie Porosität, Rissbildung und unvollständige Fusion zwischen den Schichten treten in einer stickstoffreichen Umgebung weniger wahrscheinlich auf. Dies führt zu zuverlässigeren und konsistenteren Teilen mit geringeren Nachbearbeitungsanforderungen.

  4. Verbesserte Oberflächenqualität:

  Stickstoffumgebungen tragen dazu bei, 3D-gedruckte Metallteile mit glatteren Oberflächen zu produzieren. Dies ist besonders wichtig in Anwendungen, bei denen die Oberflächenqualität und Ästhetik entscheidend sind, wie in der Luft- und Raumfahrt oder bei der Herstellung von Medizinprodukten.





  5. Stabilere Druckbett-Temperatur:

  Stickstoff kann auch dazu beitragen, eine stabile und gleichmäßige Druckbett-Temperatur aufrechtzuerhalten, was im 3D-Metalldruck entscheidend ist. Temperaturschwankungen können zu Verformungen und Verzerrungen der gedruckten Teile führen. Die thermische Stabilität von Stickstoff sorgt dafür, dass die gedruckten Schichten korrekt auf der Bauplatte haften, was zu maßhaltigen und hochwertigen Komponenten führt.

  6. Sicherheit:

  Stickstoff ist nicht brennbar und ungiftig, was ihn zu einer sicheren Wahl für den Einsatz im 3D-Metalldruck macht. Er reduziert das Risiko von Bränden oder Explosionen, die mit bestimmten reaktiven Metallpulvern verbunden sind.





  Zusammengefasst ist die Verwendung von Stickstoff im 3D-Metalldruck entscheidend für die Schaffung einer sauerstofffreien Umgebung, die die Qualität, die mechanischen Eigenschaften und die Gesamtleistung der 3D-gedruckten Metallteile verbessert. Es ist ein Schlüsselfaktor für konsistente, hochwertige Ergebnisse und wird in der Industrie weit verbreitet eingesetzt, um zuverlässige und präzise Metallkomponenten für verschiedene Anwendungen zu produzieren.
• Warum Stickstoff für den SLS-Druck Nylon 11?
  Die Verwendung von Stickstoff beim SLS-Druck (Selektives Lasersintern) mit Nylon 11 bietet mehrere Vorteile, auch wenn er möglicherweise nicht so entscheidend ist wie bei einigen Metall-3D-Druckverfahren. Hier sind einige Gründe, warum die Verwendung von Stickstoff beim SLS-Druck mit Nylon 11 vorteilhaft sein kann:





  1. Sauerstoffausschluss:

  Obwohl Nylon 11 ein thermoplastisches Material ist und nicht so empfindlich auf Oxidation reagiert wie Metalle, kann eine sauerstofffreie Umgebung während des Druckprozesses dennoch vorteilhaft sein. Sauerstoffexposition kann zur Bildung von Oberflächenfehlern und leichten Verfärbungen in den gedruckten Teilen führen. Stickstoff hilft, diese kosmetischen Probleme zu minimieren, indem er Sauerstoff verdrängt, was zu saubereren und ästhetisch ansprechenderen Drucken führt.

  2. Reduzierte Verfärbung der Teile:

  Nylonmaterialien können beim SLS-Druckprozess durch Sauerstoff und hohe Temperaturen anfällig für Vergilbung oder Bräunung werden. Stickstoff hilft, diese Verfärbung zu verhindern und sorgt dafür, dass Ihre Nylon 11-Drucke ihre ursprüngliche weiße oder natürliche Farbe behalten, was für Anwendungen, die bestimmte ästhetische Anforderungen haben, wichtig sein kann.





  3. Verbesserte Oberflächenqualität:

  Stickstoff kann zur Verbesserung der Oberflächenqualität bei SLS-Drucken mit Nylon 11 beitragen. Durch die Reduzierung des Sauerstoffgehalts wird das Risiko von Oberflächenunregelmäßigkeiten minimiert und eine glattere und gleichmäßigere Schichtfusion gefördert. Dies kann besonders wertvoll sein, wenn Teile mit einer hohen Oberflächenqualität erforderlich sind, wie z. B. funktionale Prototypen oder Endbauteile.

  4. Konsistenz:

  Stickstoff kann dazu beitragen, eine gleichmäßige Druckumgebung aufrechtzuerhalten und die Variabilität der Druckergebnisse zu reduzieren. Konsistenz ist entscheidend, wenn mehrere Teile produziert werden oder strenge Toleranzen und Spezifikationen erfüllt werden müssen..





  5. Minimiertes Verziehen:

  Obwohl Nylon 11 im Vergleich zu einigen anderen 3D-Druckmaterialien für seine geringe Verzugsneigung bekannt ist, kann die Aufrechterhaltung einer stabilen und kontrollierten Druckumgebung mit Stickstoff das Risiko von Verziehen oder Verzerrung bei größeren oder komplexeren Drucken weiter verringern.

  6. Verbesserte Materialeigenschaften:

  In einigen Fällen kann die Verwendung von Stickstoff zu leicht verbesserten mechanischen Eigenschaften der gedruckten Nylon 11-Teile führen, wie z. B. erhöhte Zugfestigkeit oder Schlagzähigkeit. Diese Verbesserungen können subtil sein, aber für bestimmte Anwendungen von Vorteil sein.





  Es ist wichtig zu beachten, dass der Bedarf an Stickstoff beim SLS-Druck mit Nylon 11 je nach Drucker, Pulverformulierung und den gewünschten Ergebnissen variieren kann. Einige SLS-Systeme benötigen möglicherweise keinen Stickstoff für den Druck mit Nylon 11, während andere von seiner Verwendung profitieren können, um überlegene Ergebnisse zu erzielen, insbesondere wenn Ästhetik und Oberflächenqualität entscheidend sind. Letztendlich sollte die Entscheidung zur Verwendung von Stickstoff auf den spezifischen Anforderungen Ihres Druckprojekts und den Fähigkeiten Ihrer SLS-Ausrüstung basieren.
• Warum Stickstoff zum Handlaserschweißen?
  Stickstoff (N₂) wird beim Handlaserschweißen aus mehreren Gründen eingesetzt:





  1. Schutzgasreaktion:

  Stickstoff verhindert die Oxidation und Kontamination der Schweißnaht, indem er den geschmolzenen Werkstoff vor Sauerstoff und Feuchtigkeit aus der Umgebung schützt.

  2. Vermeidung von Porenbildung:

  esonders bei Edelstahl und Aluminium reduziert Stickstoff die Bildung von Poren und verbessert die Nahtqualität.





  3. Beeinflussung der Schweißnahtmechanik:

  Stickstoff kann bei bestimmten Materialien, wie austenitischen Stählen, die mechanischen Eigenschaften der Schweißnaht verbessern, indem er die Stickstoffaufnahme im Gefüge unterstützt.

  4. Reduktion der Spritzerbildung:

  Beim Laserschweißen kann Stickstoff helfen, Spritzer zu minimieren, was zu einer saubereren Schweißnaht führt.





  5. Kostengünstige Alternative zu Argon:

  In manchen Fällen ist Stickstoff eine wirtschaftlichere Alternative zu Argon oder Helium, insbesondere wenn eine reaktive Schutzgasatmosphäre nicht erforderlich ist



  Ob Stickstoff die beste Wahl ist, hängt vom Material und der gewünschten Schweißnahtqualität ab. Für einige Werkstoffe, wie hochlegierte Stähle oder Titan, werden oft Argon oder spezielle Gasgemische bevorzugt.
