Schraubenzuführung Easy Line

Perfekte Lösung für die Serienfertigung in der Elektro- & Feinwerktechnik. Automatisierte Schraubenzuführung und zugleich ergonomischer Arbeitsplatz. Optimieren Sie Ihre Fertigungslinie!

Zwei verschiedene Schraubprogramme

Passend mit den gängigsten Schraubern

Automatisierte Schraubenzuführung

Schraubenzuführung der neuen Generation

Vornehmlich in der Serienfertigung der Elektro- und Feinwerktechnik kommen Schraubenzuführgeräte zum Einsatz. Gefordert wird hierbei ein funktionell sicherer und zugleich ergonomischer, automatisierter Arbeitsplatz. Mit einem bewährten Schrauben Zuführsystem und einem neuen Mundstück für fast alle Schrauben, werden diese Ansprüche erfüllt.

Die Idee, Sensorik und Aktorik von Mundstück und Schrauber wer nach außen zu verlegen, führte dazu, dass eine äußerst kleine und leichte Arbeitseinheit gestaltet werden konnte. Das neue Mundstück bietet weitere Vorteile: Die Klinge fixiert den Schraubenkopf, die Schraube wird automatisch durch die Spannzange gedrückt, das System ist bei Andruck selbststartend. Das Mundstück wird dabei automatisch zurückgezogen. Die Schraube kann frei zwischen Werkstück und Klinge geführt werden. Auch tiefe, verdeckte und enge Platzverhältnisse werden sicher beherrscht. Der Schraubvorgang erfolgt sanft und ohne Gegenstück. Das Mundstück berührt das Werkstück nicht.

Mit diesem System können bei serienmäßigem Mundstück alle Schrauben bis max. 5,0 mm Schaft- und 10 mm Kopfdurchmesser sowie 22 mm Länge verwendet werden. Für abweichende Schrauben werden Sondermundstücke angeboten.

Merkmale Schraubenzuführung

Unser Schraubenzuführgerät ist so konstruiert, dass es nicht auf bestimmte Schraubertypen oder Fabrikate festgelegt ist. Vielmehr können die meisten handelsüblichen Druckluft- oder Elektroschrauber adaptiert werden. So haben Sie für Ihre Fertigung großmöglichste Flexibilität und können bestehende Schraubwerkzeuge benutzen.

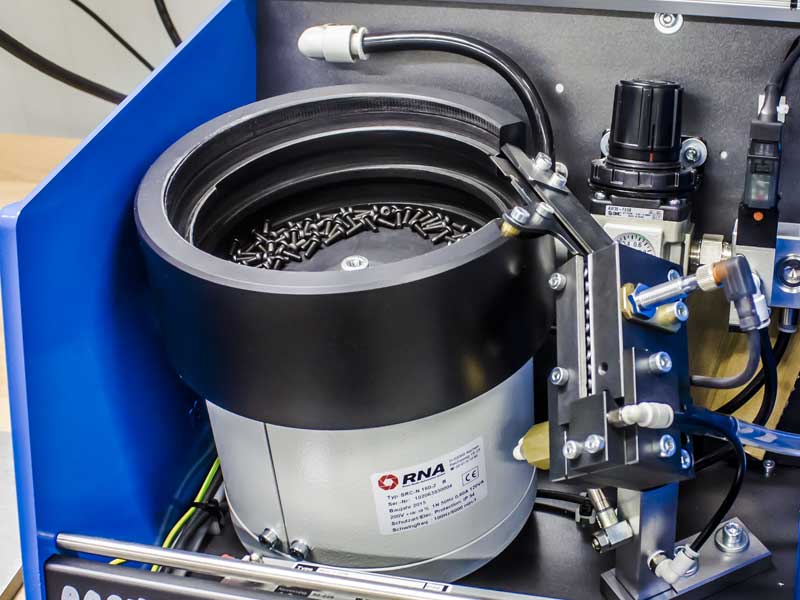

Der Rütteltopf hat eine verschleißarme und spanabhebende Delrin-Konstruktion. Die Ordnungseinheiten sind aus Stahl, gehärtet und jederzeit reproduzierbar.

Unsere gehärteten Vereinzelungen werden, wie auch das Mundstück, genau für die entsprechende Schraube gefertigt und sind dadurch absolut funktionssicher.

Gerne projektieren wir Ihnen einen kompletten Montagearbeitsplatz. Sprechen Sie uns an!
