Kantenfräsmaschine UZ18

Die Maschine UZ18 ist eine der leistungsfähigsten Kantenfräsmaschinen mit automatischen Vorschub am Markt. Sie ist nicht nur für Werkstattbetriebe, sondern auch für Montagen geeignet. Sie bietet eine einfache Einstellung des Arbeitswinkels. Durch die spezielle Konstruktion des Getriebes ist die UZ 18 Hardworker auch für zähere Werkstoffe geeignet.


Einzigartiger 3D MANIPULATOR

Die einzigartige Konstruktion des Manipulators bietet die Möglichkeit, die Anfasmaschine um 180° für Doppelfase X, K zu drehen. Zum Drehen ist kein Werkzeug erforderlich. Dadurch entfällt die Notwendigkeit, das Material zu handhaben, welches eine große Zeitersparnis bringt.
3D Manipulator
Das quick-connect-System bietet die Möglichkeit, die UZ 18 Hardworker vom 3D Manipulator innerhalb von einigen Sekunden werkzeuglos zu trennen. Davon kann man Gebrauch machen, falls der 3D Manipulator der Maschine wegen der schlechten Qualität des Bodens nicht folgen kann. Die Maschine ist dann in der Lage, auf dem Material ohne den Manipulator zu laufen. Dank dem 3D-System des Manipulators ist die Maschine in der Lage, ihre Arbeitsposition der aktuellen Situation am Arbeitsplatz anzupassen, die UZ 18 Hardworker „schwimmt“ auf dem bearbeiten Blech und gleicht die eventuelle Bodenunebenheit oder Materialverformung aus. Der 3D Manipulator gewährleistet ebenfalls einen bequemen Transport der Maschine am Arbeitsplatz. Der Hebemechanismus macht die Einstellung der Arbeitshöhe der Maschine möglich. Die großen Fahrräder gewährleisten, dass Hindernisse und Unebenheiten überwindet werden. Arbeit mit oder ohne 3D Manipulator möglich. Einsatz von 3D Manipulator als feste Arbeitsstation bei der Verarbeitung von Kleinteilen oder als Servicerille von UZ 18 Hardworker möglich.

  • Der Manipulator ermöglicht eine einfache und schnelle Drehung der Maschine UZ 18 Hardworker um 180°, um eine Doppelfase in X- oder K-Form herzustellen. Der Mitarbeiter braucht keinen Kran zum Drehen des Materials - große Zeitersparnis bei der Arbeit
  • Dank dem einmaligen Spannsystem kann die Maschine UZ 18 Hardworker im Manipulator innerhalb von einigen Sekunden gespannt und daraus wieder herausgenommen, und zwar werkzeuglos
  • Die Maschine UZ 18 Hardworker „schwimmt“ im 3D MANIPULATOR und gleicht so die Bodenunebenheiten aus.
  • Der 3D-Manipulator ermöglicht eine einfache Handhabung der Maschine
  • Die erforderliche Arbeitshöhe kann man mit Hilfe der Hebeanlage einstellen
  • Die Manipulatorbewegung ist dank den massiven montierten Rädern möglich
  • Anfasen mit oder ohne Einsatz des 3D Manipulators möglich
  • Der 3D-Manipulator kann als stationäre Station für die Maschine verwendet werden
  • Der 3D-Manipulator kann als Servicestation für die Maschine verwendet werden, um die Instandhaltung der UZ 18 Hardworker zu erleichtern

Kantenfräsmaschine UZ18

Technische Daten:
  • Max. Fasenbreite: 18 mm
  • Vorschubgeschwindigkeit: 1,9 m/min.
  • Fasenwinkel: 15° bis 50 stufenlos
  • Materialstärke: 6 mm bis 40 mm
  • Motorleistung: 750 W / 380 V
  • Abmessungen (B x H x T): 438 x 719 x 644 mm
  • Gewicht: 110 kg















Vorteile:
  • Für Stahlgüte (bis Festigkeit 700 MPa), Messing, Kupfer und Alu
  • Zum Anfasen von Material mit den folgenden Abmessungen: Breite 70 mm, Länge 150 mm, Dicke 6 mm
  • Dicke des anzufasenden Materials 6 - 40 mm
  • Der Fasenwinkel ist im Bereich von 15° bis 50 einfach einstellbar
  • Einfacher Anschluss an 3D Manipulator für einfachere Bedienung und Handhabung
  • Die Maschine ist mit einem automatischen Vorschub ausgestattet
  • Sowohl stationär als auch mobil einsetzbar
  • An großen Werkstücken arbeitet die Maschine ohne Stütze
  • Materialteile mit kleineren Abmessungen werden direkt in die Maschine eingelegt
Produktbilder:

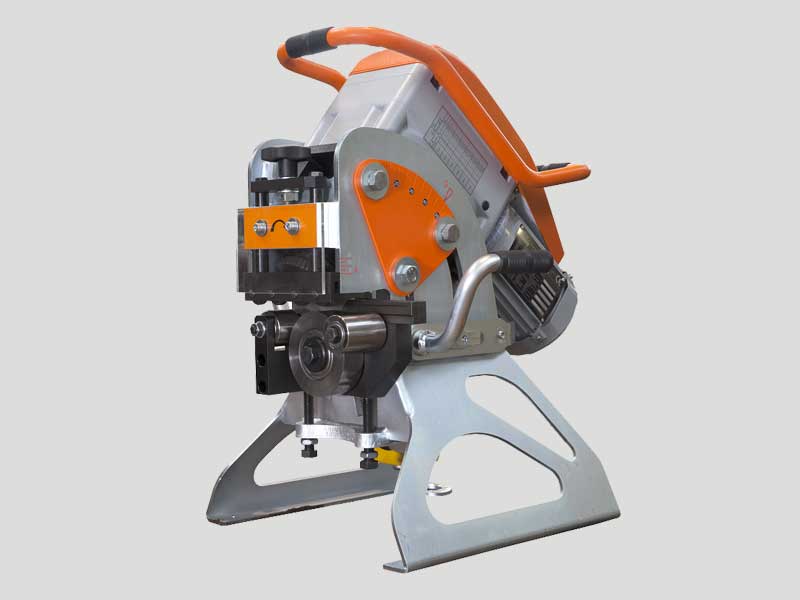

Kantenfräsmaschine UZ18
Kantenfräsmaschine UZ18
