Kantenfräsmaschine UZ15

Die Kantenfräsmaschine UZ15 dient zur Herstellung von Schweißkanten im Maschinenbau, Kesselbau, Apparatebau, Schiffsbau, schweißtechnischem Lehrbereich, Behälterbau u.a..

Die Maschine verfügt über ein adaptives 3D-System, welches Bodenunebenheiten ausgleicht und eine Maschinenpositionierung entsprechend der Situation am Arbeitsplatz ermöglicht.

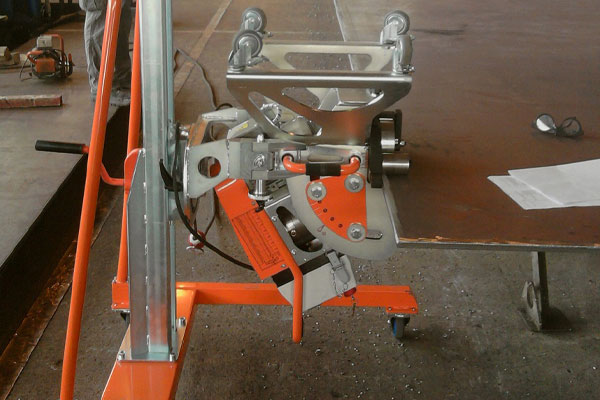

3D Manipulator
  • Schwenkbar 180°, Unebenheiten werden durch „schwimmende" Halterung ausgeglichen.
  • Unterfahrbarkeit bei geringster Flurhöhe, dennoch sehr großer Höhenverstellbereich
  • 180° schwenkbar für Ober-/ Unterfasen in zwei Durchläufen
  • Einfacher Höhenausgleich
  • Handsteuerung für Maschinenbedienung beim Überkopf-Fräsen

Kantenfräsmaschine UZ15

Technische Daten:
  • Max. Fasenbreite: 15 mm
  • Vorschub: 3,5 m/min.
  • Fasenwinkel: 15° bis 50 stufenlos
  • Materialstärke: 6 mm bis 40 mm
  • Material-Mindestbreite: 70 mm
  • Material-Mindestlänge: 150 mm
  • Motorleistung: 380 V / 50/60 Hz/ 1.500 Watt
  • Maße: L = 450 mm, B = 400 mm, H = 820 mm
  • Gewicht: 94 kg











Vorteile:
  • Transportable, kompakte und äußerst leistungsfähige Kantenfräsmaschine mit einer Leistung bis 15 mm Fasenbreite und stufenlos verstellbarem Fasenwinkel von 15° - 50°.

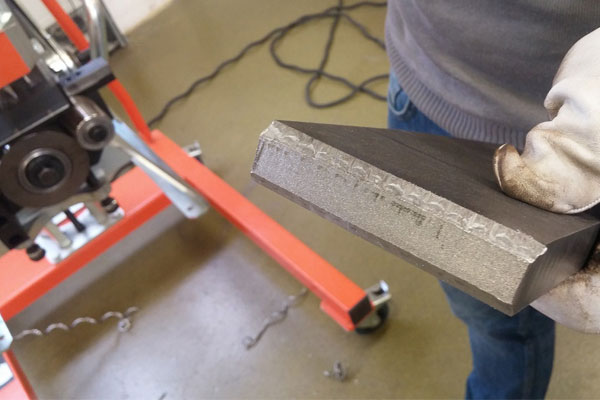

  • Die Herstellung der Fase erfolgt durch Materialabscherung mittels eines Abschermessers. Das Funktionsprinzip ist sehr effizient und arbeitet laufruhig und geräuscharm.
  • Universell einsetzbar: Stationär oder mit Eigenvorschub an langen Stahlplatten. Die Maschine arbeitet sich selbständig an der Werkstückkante entlang.
  • Für Stahl mit einer Zugfestigkeit bis zu 60kg/mm2 - auch für rostfreie Stähle und Aluminium.
  • Bei steigender Zugfestigkeit des zu bearbeitenden Materiales ist die Fasenbreite zu reduzieren bzw. muss die endgültige „Ziel-Fasenbreite" ggf. in mehreren Arbeitsgängen erstellt werden
Produktbilder:

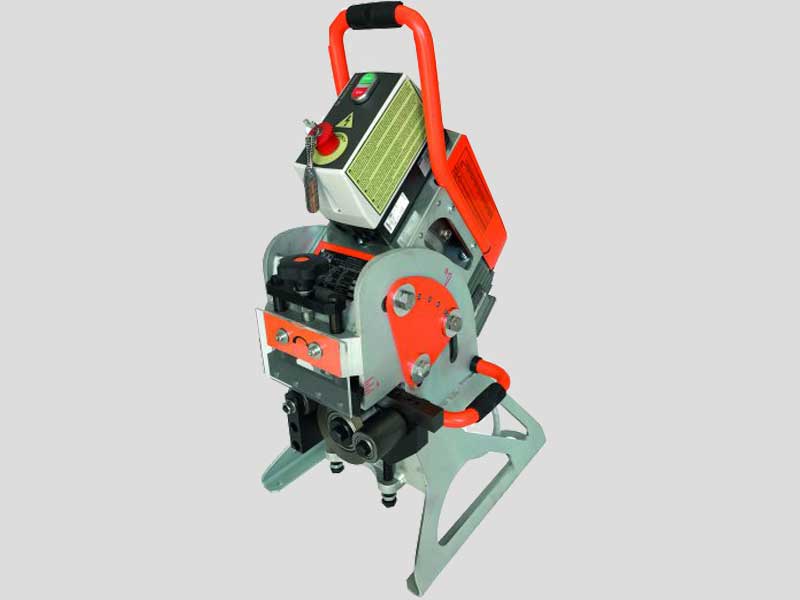

Kantenfräsmaschine UZ15
Kantenfräsmaschine UZ15
