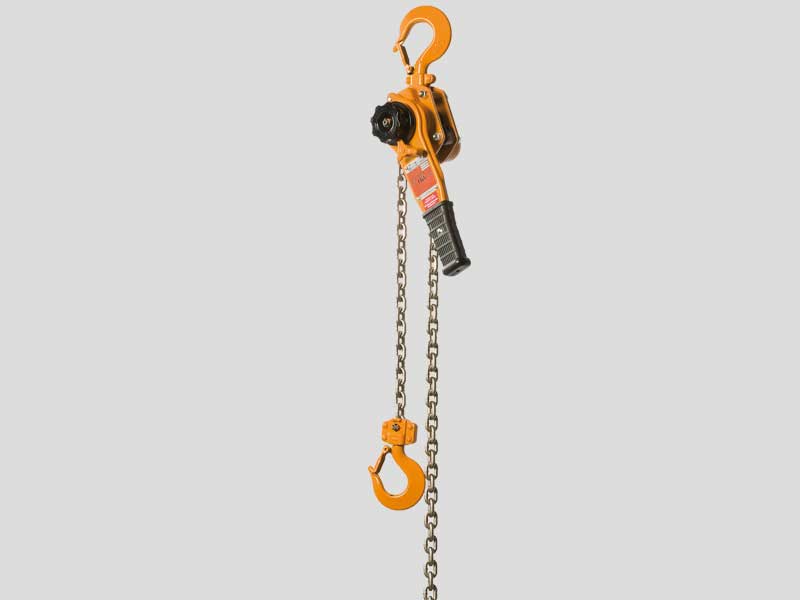

Hebelkettenzug LB

Die Zugvariante mit hohem Sicherheitspotential

Mit besonderer Eignung für schwere Zug-, Hebe- und Spannanwendungen zeichnet sich der Hebelkettenzug Modell LB durch seine hohe Leistungsfähigkeit aus. Der Hebezug mit Hängekran Funktion hält dabei den schwierigsten Herausforderungen der Industrie stand. Dies ist z.B. der Fall im Schiffbau, wo Bleche gezogen werden, dort, wo Träger und Kopfträger miteinander verbunden werden müssen und überall dort, wo es auf Präzisionsarbeiten auf engstem Raum ankommt.
Weitere Informationen
Für sein anspruchsvolles industrielles Design wurde der LB darüber hinaus im Jahre 2009 mit dem begehrten Preis des „Excellent Product Awards“ durch die Japan Society of Mechanical Engineers (JSME) ausgezeichnet.

Der Hebelkettenzug LB ist in den Traglasten von 800 kg bis 9 t erhältlich, wobei bis zu einer Traglast von 3,2 t mit einem Lastkettenstrang, bei einer Traglast von 6,3 t mit zwei Laststrängen und bei einer Traglast von 9 t mit drei Laststrängen gearbeitet wird. Die Staffelung der Traglasten reicht von 0,8 t, 1,0 t über 2,5 t, 3,2 t bis 6,3 t und 9 t. Damit gehört KITO zu den wenigen Herstellern, die Ihre Hebelzüge mit 1,0 t und 2,5 t Traglast anbieten.

Ausgestattet mit einem feinverzahnten Präzisionsgetriebe und einer zusätzlichen Induktivhärtung der Tragteile verfügt der LB über ein deutlich geringeres Gewicht und eine reduzierte Baugröße im Vergleich zu den anderen marktgängigen Produkten und Hängekränen. Mit dem LB Hebelzug können nun ein minimaler Kraftaufwand mit einer optimalen Hebedynamik verbunden werden.

Der LB zeichnet sich darüber hinaus durch einen Stahlrahmen, geschmiedeten Lasthaken und durch die vernickelte Lastkette aus, welche das Gerät auch für anspruchsvollste Daueranwendungen prädestiniert. Da die Lastgetriebekomponenten nur bis 25 % ihrer Lastgrenzen beansprucht werden, kann der Hebelzug mit Hängekran Funktion über lange Zeiträume zuverlässig mit geringem Wartungsaufwand betrieben werden. Ein Alleinstellungsmerkmal ist die Kettenfreilaufvorrichtung.

Bei den herkömmlichen Varianten kann es vorkommen, dass bei einem versehentlichen Bedienen des Umschalthebels durch den Werker während seiner Arbeit automatisch der Freilauf aktiviert wird, was im schlimmsten Fall bei geringen Lasten zum Herabfallen der Last führen kann. Beim KITO-Hebelzug ist dies ausgeschlossen, da er mit einem Freilaufknopf ausgestattet ist. Nur wenn dieser durch leichtes Ziehen betätigt wird, wird der Freilauf aktiviert und die Kette ist bereit zum Justieren.

Hebelkettenzug LB

Technische Daten:
  • Tragfähigkeit: 800 kg bis 9 t
  • Leichtes Eigengewicht: liegt nur zwischen 6 kg und 40 kg
  • Einzigartige Kettenfreilaufschaltung mit Lastabsturzsicherung
  • Feinverzahntes Präzisionsgetriebe für weniger Kraftaufwand
  • Zweistufiges Getriebe sorgt für einen geringen Kraftaufwand beim Bedienen unter Volllast
  • Erhöhte Durchhärtung der vernickelten Lastkette (Ausführung V Norm DIN EN 818-7) mit hoher Bruchfestigkeit (1000 N/mm2) garantiert höchste Widerstandsfähigkeit
Vorteile :
  • Für den Dauereinsatz auch unter härtesten Bedingungen ausgelegt
  • Hohe Wartungsfreundlichkeit: das offene Gehäusedesign ermöglicht eine einfache Inspektion und Reinigung
  • Durch geringes Gewicht und reduzierte Bauhöhe: ideal für den Einsatz unter beengten Raumverhältnissen
  • Hakenverschluss mit Sicherheitsvorrichtung, ideal für den Einsatz als Hängekran
  • Verstärkte Hakenmaulsicherungen
  • 4-fach vernieteter geschmiedeter Lasthaken
  • Robuste Lastbremse für eine erhöhte Sicherheit des Bedieners
Produktbilder:
Hebelkettenzug LB
Hebelkettenzug LB

Artikelanfrage senden

Anfrage per Mail senden

Artikelübersicht Hebelkettenzug LB

Art.-Nr.
LB008
LB010
LB016
LB025
LB032
LB063
LB090
Tragkraft (kg)
800
1.000
1.600
2.500
3.200
6.300
9.000
Anzahl Kettenstränge
1
1
1
1
1
2
3
Hubhöhe (m)
1,5
1,5
1,5
1,5
1,5
1,5
1,5
Hebelkettenzug LB ✓ Tragkraft: Max. 9 Tonnen ✓ Robustes Gehäuse ✓ Erhöhte Sicherheit ✓ Leicht und kompakt ✓ Feinverzahntes Präzisionsgetriebe ➠ MEHR ERFAHREN
