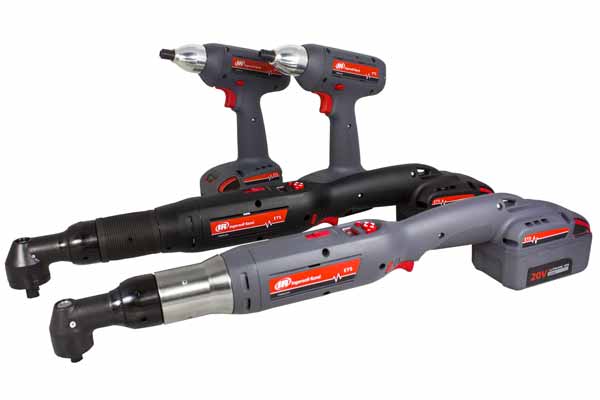

Ingersoll Rand QX-Schrauber Übersicht
Ingersoll Rand QX-Schrauber Übersicht

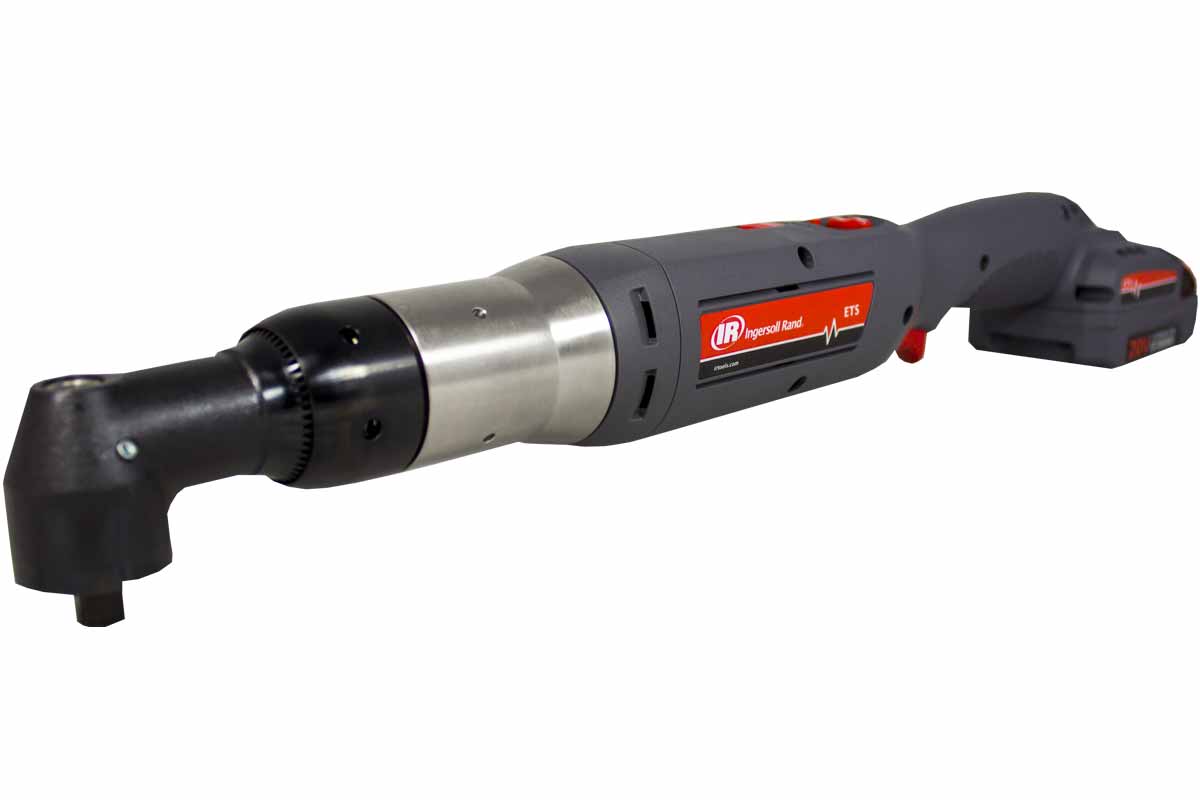

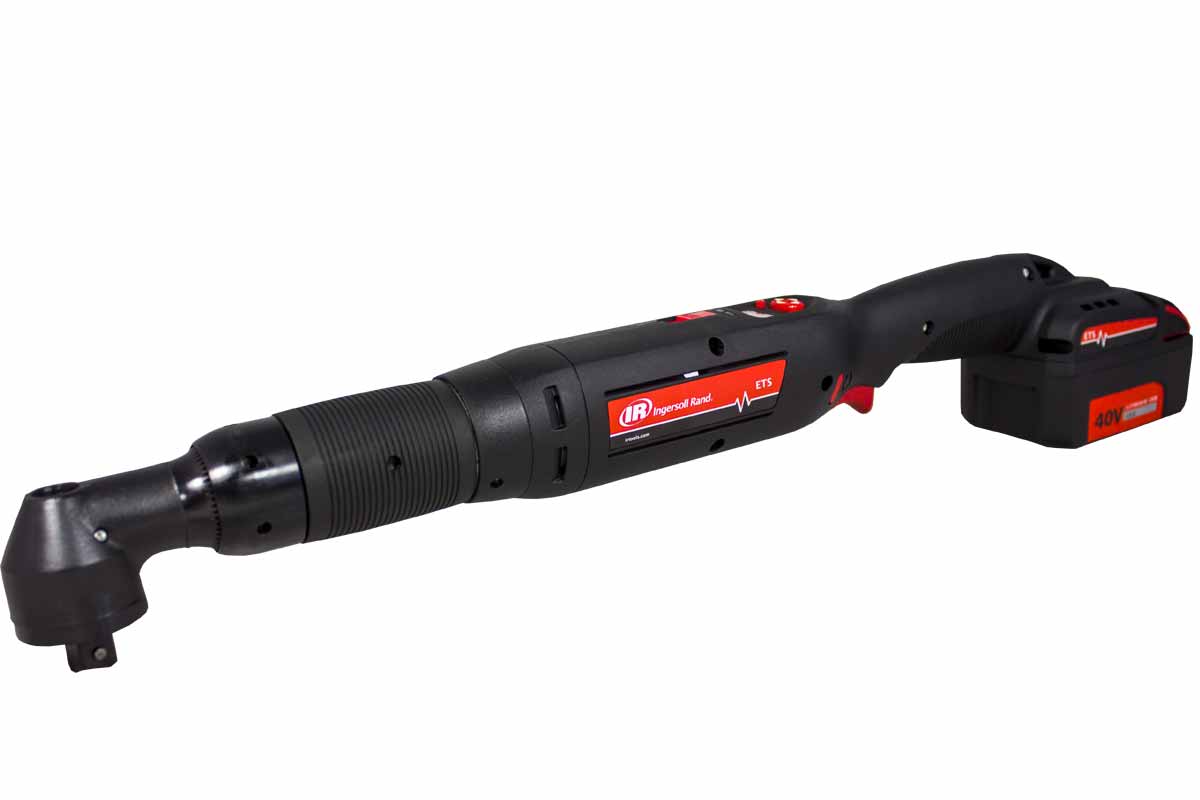

Ingersoll Rand QX-Schrauber Winkelschrauber
Ingersoll Rand QX-Schrauber Winkelschrauber

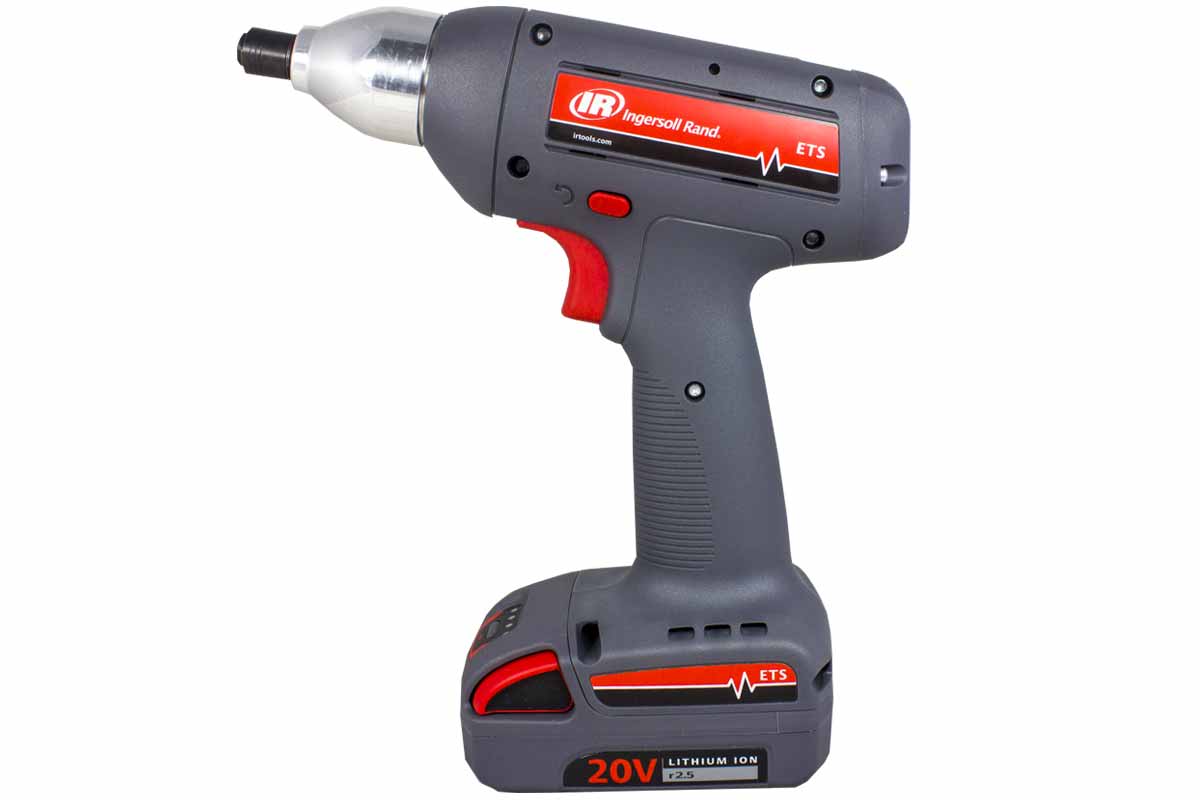

Ingersoll Rand QX-Schrauber Pistolenform
Ingersoll Rand QX-Schrauber Pistolenform

Ingersoll Rand QXM-Hochmomentschrauber
Ingersoll Rand QXM-Hochmomentschrauber

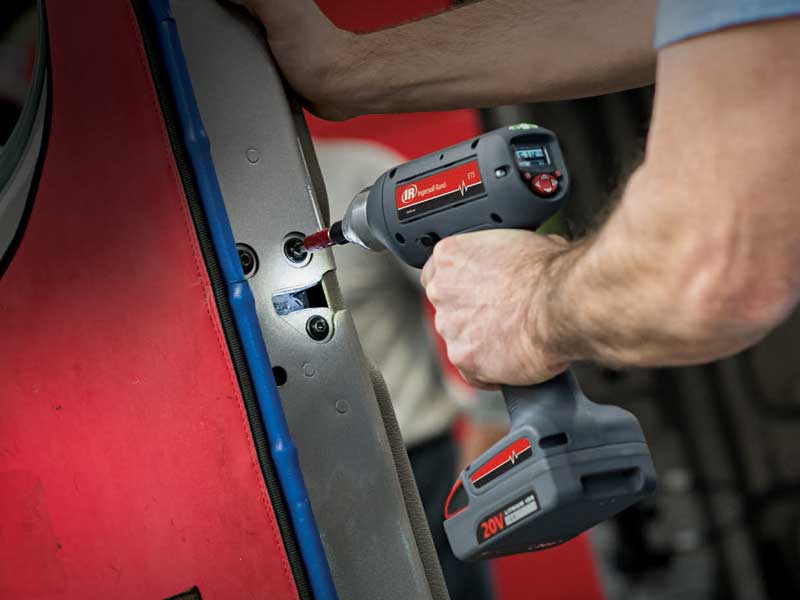

Ingersoll Rand QX-Schrauber Anwendung
Ingersoll Rand QX-Schrauber Anwendung

Ingersoll Rand QX-Schrauber Übersicht https://www.dwt-gmbh.deIngersoll Rand QX-Schrauber Winkelschrauber Ingersoll Rand QX-Schrauber Pistolenform Ingersoll Rand QXM-Hochmomentschrauber Ingersoll Rand QX-Schrauber Anwendung

Ingersoll Rand QX Serie - EC Akkuschrauber

EC Schraubsysteme für maximale Kontrolle & Prozesssicherheit

  • Drehmomentbereiche von 0,8 bis 140Nm, sowie als QXM Ausführung bis 4000Nm
  • Sensorgesteuerte Regelung für präzise & rückverfolgbare Verschraubungen
  • Kontinuierliche Messung von Drehmoment, Winkel & Drehzahl
  • Akkubetrieb mit 20 V / 40 V Li-Ion Technologie
  • Bis zu 32 programmierbare Parametersätze je Werkzeug
  • Programmierung als standalone System via INSIGHT Connect App
  • Optional mit ETS-Modus zur Rückschlagreduzierung
  • Wifi, Zigbee und Bluetooth Konnektivitöt
  • MES & Feldbus-Integration via QCX Controller
  • Visuelles Bedienerfeedback über LEDs & Display
  • Umfangreiches Zubehörprogramm für Sonderanwendungen & Schraubapplikation
Logo Ingersoll Rand

Anfrage senden

Die QX-Serie umfasst leistungsstarke sensorgesteuerte EC Akkuschrauber. Diese sind auf höchste Präzision, Rückverfolgbarkeit

und Bedienkomfort ausgelegt
Sie ermöglichen flexible, ergonomische und prozesssichere Montagen in Industrieumgebungen.

  • Direkte Messgröße via Transducer
  • 32 Konfigurationen pro Gerät
  • Programmierbare Strategien (Drehmoment/Winkel)
  • INSIGHT Connect App
  • ETS Rückschlagsreduktion
  • Wifi, Zigbee, Bluetooth und USB konnektivität
  • Drehmomentbereiche von 0,8 bis 140Nm, sowie als QXM Ausführung bis 4000Nm
  • Multifunktionsanzeige mit OK/NOK bzw. IO/NIO
  • Die QX-Serie eignet sich ideal für den Einsatz in der Automobilindustrie, im Maschinenbau und in komplexen Produktionsumgebungen.
  • Sie reduziert Werkzeugvielfalt durch Mehrfach-Konfigurationen, spart Installations- und Schulungskosten und verbessert die Prozessqualität durch Echtzeitüberwachung, visuelles Feedback und präzise Datenprotokollierung.
  • ETS-Modelle bieten zudem höchsten Bedienkomfort bei rückschlagintensiven Anwendungen.

Flyer QX Serie

DOWNLOAD PDF

Flyer QXM Akku-Kraftschrauber
Drehmomentbereiche von 16 - 4.000 Nm

DOWNLOAD PDF

QX-Winkelschrauber-Maße

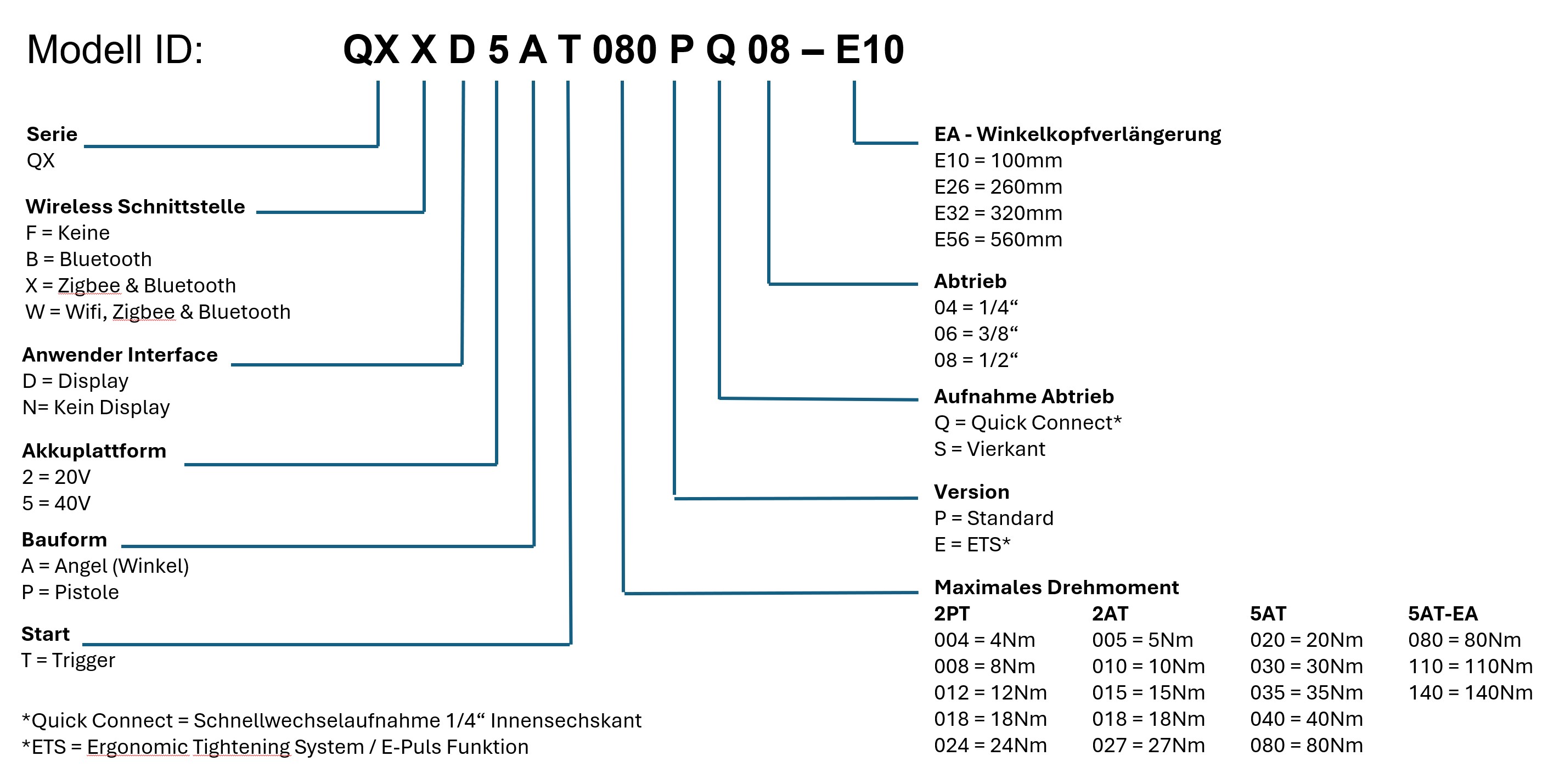

QX-Artikelnummer Aufschlüsselung & Produktmaße

DOWNLOAD PDF

Produktübersicht

  • Serienübersicht-Merkmale und Zubehör
    Konnektivität USB Bluetooth Bluetooth und Funk
    Serie QXFN QXFD QXBN QXBD QXXN QXXD QXWD
    Anzeige und Tastenfeld X ✓ X ✓ X ✓ ✓
    Bluetooth X X ✓ ✓ ✓ ✓ ✓
    Drahtlose Zigbee-Verbindung - INSIGHTqcx X X X X ✓ ✓ ✓
    Drahtlose Wifi-Verbindung - INSIGHTqcx  X X X X X X ✓
    Programmierbar mit INSIGHT
    Connect via Bluetooth    		 X X ✓ ✓ ✓ ✓ ✓
    Programmierbar mit INSIGHT
    Connect und INSIGHTqcx via USB    		 X ✓ ✓ ✓ ✓ ✓ ✓
    Ergonomisches
    Befestigungssystem (ETS) optional    		 4 ✓ ✓ ✓ ✓ ✓ ✓
    Anzahl der PSETs 32* 32* 32 32 32* 32 32

    *Hinweis: Bei den Modellen QXFN, QXBN, QXXN können Benutzer mit der INSIGHT Connect-App Psets programmieren und auswählen.



    Zubehör Artikel Beschreibung
    BL2012 Akku 20V / 2,5 Ah
    BL2022 Akku 20V / 5,0 Ah
    BC1121-EU Akkuladegerät IQV20 Serie 20 V alt
    BC1124-EU Akkuladegerät IQV20 Serie 20 V neu
    BL4011 Akku 40V / 2,5 Ah
    BC1161-EU   Akkuladegerät 40V IQV40
    BL2005-BOOT Schutzüberzug 2,5 Ah Akku 20V
    BL2010-BOOT Schutzüberzug 5,0 Ah Akku 20V
    VP1-365 Aufhängungsbügel Pistolenform
    91506261 Aufhangbügel Winkelform
    IC-BIT-8 Bit-Selektor
    IC-19PIN-5M Kabel Bitselektor 5m
    IC-19PIN-10M Kabel Bitselektor 10m
    QC-SKTR Stecknussselektor
    QC-DIO-8CH DIO Box
  • QXFD / QXFN Übersicht
    Modell Drehmoment (Nm) Drehzahl (max U/min) Gewicht (kg) A (mm) B (mm) Spannung (Volt) Antrieb Programmierung Konnektivität Display
    QXFD2PT004PQ04 0,8–4 1.500 0.91 215.4 52 20V 1/4“ Q Hex via USB - Ja
    QXFD2PT004PS04 0,8–4 1.500 0.91 208.3 52 20V 1/4“ Vierkant via USB - Ja
    QXFD2PT004PS06 0,8–4 1.500 0.91 212 52 20V 3/8“ Vierkant via USB - Ja
    QXFN2PT008PQ04 1,6–8 1.150 0.91 215.4 52 20V 1/4“ Q Hex via USB - Ja
    QXFD2PT008PS04 1,6–8 1.150 0.91 208.3 52 20V 1/4“ Vierkant via USB - Ja
    QXFD2PT008PS06 1,6–8 1.150 0.91 212 52 20V 3/8“ Vierkant via USB - Ja
    QXFD2PT012PQ04 2,4–12 750 0.91 215.4 52 20V 1/4“ Q-Hex via USB - Ja
    QXFD2PT012PS04 2,4–12 750 0.91 208.3 52 20V 1/4“ Vierkant via USB - Ja
    QXFD2PT012PS06 2,4–12 750 0.91 212 52 20V 3/8“ Vierkant via USB - Ja
    QXFD2PT018PQ04 3,6–18 500 0.91 215.4 52 20V 1/4“ Q-Hex via USB - Ja
    QXFD2PT018PS06 3,6–18 500 0.91 212 52 20V 3/8“ Vierkant via USB - Ja

    QXFD2AT005PQ04 1,0–5 1.213 1.4 550 57 20V 1/4“ Q-Hex via USB - Ja
    QXFD2AT010PS06 2,0–10 936 1.18 523 57 20V 3/8“ Vierkant via USB - Ja
    QXFD2AT015PS06 3,0–15 600 1.18 523 57 20V 3/8“ Vierkant via USB - Ja
    QXFD2AT018PQ04 3,6–18 500 1.27 541 57 20V 1/4“ Q-Hex via USB - Ja
    QXFD2AT018PS06 3,6–18 500 1.27 541 57 20V 3/8“ Vierkant via USB - Ja
    QXFD2AT027PS06 5,4–27 330 1.68 559 57 20V 3/8“ Vierkant via USB - Ja

    QXFD5AT020PS06 4,0–20 1.045 2.04 577.7 57 40V 3/8“ Vierkant via USB - Ja
    QXFD5AT030PS06 6,0–30 775 2.18 581.8 57 40V 3/8“ Vierkant via USB - Ja
    QXFD5AT030PS08 6,0–30 775 2.18 581.8 57 40V 1/2“ Vierkant via USB - Ja
    QXFD5AT035PS06 7,0–35 640 2.18 581.8 57 40V 3/8“ Vierkant via USB - Ja
    QXFD5AT035PS08 7,0–35 640 2.18 581.8 57 40V 1/2“ Vierkant via USB - Ja
    QXFD5AT040PS08 8,0–40 545 2.27 586.1 57 40V 1/2“ Vierkant via USB - Ja
    QXFD5AT080PS08 12,0–80 375 2.27 586.1 57 40V 1/2“ Vierkant via USB - Ja

    QXFN2PT004PQ04 0,8–4 1.500 0.91 215.4 52 20V 1/4“ Q-Hex via USB - Nein
    QXFN2PT004PS04 0,8–4 1.500 0.91 208.3 52 20V 1/4“ Vierkant via USB - Nein
    QXFN2PT004PS06 0,8–4 1.500 0.91 212 52 20V 3/8“ Vierkant via USB - Nein
    QXFN2PT008PQ04 1,6–8 1.150 0.91 215.4 52 20V 1/4“ Q-Hex via USB - Nein
    QXFN2PT008PS04 1,6–8 1.150 0.91 208.3 52 20V 1/4“ Vierkant via USB - Nein
    QXFN2PT008PS06 1,6–8 1150 0.91 212 52 20V 3/8“ Vierkant via USB - Nein
    QXFN2PT012PQ04 2,4–12 750 0.91 215.4 52 20V 1/4“ Q-Hex via USB - Nein
    QXFN2PT012PS04 2,4–12 750 0.91 208.3 52 20V 1/4“ Vierkant via USB - Nein
    QXFN2PT012PS06 2,4–12 750 0.91 212 52 20V 3/8“ Vierkant via USB - Nein
    QXFN2PT018PQ04 3,6–18 500 0.91 215.4 52 20V 1/4“ Q-Hex via USB - Nein
    QXFN2PT018PS06 3,6–18 500 0.91 212 52 20V 3/8“ Vierkant via USB - Nein

    QXFN2AT005PQ04 1,0–5 1.213 1.14 550 57 20V 1/4“ Q-Hex via USB - Nein
    QXFN2AT010PS06 2,0–10 936 1.18 523 57 20V 3/8“ Vierkant via USB - Nein
    QXFN2AT015PS06 3,0–15 600 1.18 523 57 20V 3/8“ Vierkant via USB - Nein
    QXFN2AT018PQ04 3,6–18 500 1.27 541 57 20V 1/4“ Q-Hex via USB - Nein
    QXFN2AT018PS06 3,6–18 500 1.27 541 57 20V 3/8“ Vierkant via USB - Nein
    QXFN2AT027PS06 5,4–27 330 1.68 559 57 20V 3/8“ Vierkant via USB - Nein

    QXFN5AT020PS06 4,0–20 1.045 2.04 577.7 57 40V 3/8“ Vierkant via USB - Nein
    QXFN5AT030PS06 6,0–30 775 2.18 581.8 57 40V 3/8“ Vierkant via USB - Nein
    QXFN5AT030PS08 6,0–30 775 2.18 581.8 57 40V 1/2“ Vierkant via USB - Nein
    QXFN5AT035PS06 7,0–35 640 2.18 581.8 57 40V 3/8“ Vierkant via USB - Nein
    QXFN5AT035PS08 7,0–35 640 2.18 581.8 57 40V 1/2“ Vierkant via USB - Nein
    QXFN5AT040PS08 8,0–40 545 2.27 586.1 57 40V 1/2“ Vierkant via USB - Nein
    QXFN5AT080PS08 12,0–80 375 2.27 586.1 57 40V 1/2“ Vierkant via USB - Nein
  • QXBD / QXBN Übersicht
    Modell Drehmoment (Nm) Drehzahl (max U/min) Gewicht (kg) A (mm) B (mm) Spannung (Volt) Antrieb Programmierung Konnektivität Display
    QXBD2PT004PQ04 0,8–4 1.500 0.91 215.4 52 20V 1/4" Q Hex via USB, Bluetooth – Ja
    QXBD2PT004PS04 0,8–4 1.500 0.91 208.3 52 20V 1/4" Vierkant via USB, Bluetooth – Ja
    QXBD2PT004PS06 0,8–4 1.500 0.91 212 52 20V 3/8" Vierkant via USB, Bluetooth – Ja
    QXBD2PT008PQ04 1,6–8 1.150 0.91 215.4 52 20V 1/4" Q Hex via USB, Bluetooth – Ja
    QXBD2PT008PS04 1,6–8 1.150 0.91 208.3 52 20V 1/4" Vierkant via USB, Bluetooth – Ja
    QXBD2PT008PS06 1,6–8 1.150 0.91 212 52 20V 3/8" Vierkant via USB, Bluetooth – Ja
    QXBD2PT012PQ04 2,4–12 750 0.91 215.4 52 20V 1/4" Q Hex via USB, Bluetooth – Ja
    QXBD2PT012PS04 2,4–12 750 0.91 208.3 52 20V 1/4" Vierkant via USB, Bluetooth – Ja
    QXBD2PT012PS06 2,4–12 750 0.91 212 52 20V 3/8" Vierkant via USB, Bluetooth – Ja
    QXBD2PT018PQ04 3,6–18 500 0.91 215.4 52 20V 1/4" Q Hex via USB, Bluetooth – Ja
    QXBD2PT018PS06 3,6–18 500 0.91 212 52 20V 3/8" Vierkant via USB, Bluetooth – Ja
    QXBD2AT005PQ04 1,0–5 1213 1.14 550 57 20V 1/4" Q Hex via USB, Bluetooth – Ja
    QXBD2AT010PS06 2,0–10 936 1.18 523 57 20V 3/8" Vierkant via USB, Bluetooth – Ja
    QXBD2AT015PS06 3,0–15 600 1.18 523 57 20V 3/8" Vierkant via USB, Bluetooth – Ja
    QXBD2AT018PQ04 3,6–18 500 1.27 541 57 20V 1/4" Q Hex via USB, Bluetooth – Ja
    QXBD2AT018PS06 3,6–18 500 1.27 541 57 20V 3/8" Vierkant via USB, Bluetooth – Ja
    QXBD2AT027PS06 5,4–27 330 1.68 559 57 20V 3/8" Vierkant via USB, Bluetooth – Ja
    QXBD5AT020PS06 4,0–20 1045 2.04 577.7 57 40V 3/8" Vierkant via USB, Bluetooth – Ja
    QXBD5AT030PS06 6,0–30 775 2.18 581.8 57 40V 3/8" Vierkant via USB, Bluetooth – Ja
    QXBD5AT030PS08 6,0–30 775 2.18 581.8 57 40V 1/2" Vierkant via USB, Bluetooth – Ja
    QXBD5AT035PS06 7,0–35 640 2.18 581.8 57 40V 3/8" Vierkant via USB, Bluetooth – Ja
    QXBD5AT035PS08 7,0–35 640 2.18 581.8 57 40V 1/2" Vierkant via USB, Bluetooth – Ja
    QXBD5AT040PS08 8,0–40 545 2.27 586.1 57 40V 1/2" Vierkant via USB, Bluetooth – Ja
    QXBD5AT080PS08 12,0–80 375 2.27 586.1 57 40V 1/2" Vierkant via USB, Bluetooth – Ja
    QXBN2PT004PQ04 0,8–4 15.00 0.91 215.4 52 20V 1/4" Q Hex via USB, Bluetooth – Nein
    QXBN2PT004PS04 0,8–4 1.500 0.91 208.3 52 20V 1/4" Vierkant via USB, Bluetooth – Nein
    QXBN2PT004PS06 0,8–4 1.500 0.91 212 52 20V 3/8" Vierkant via USB, Bluetooth – Nein
    QXBN2PT008PQ04 1,6–8 1.150 0.91 215.4 52 20V 1/4" Q Hex via USB, Bluetooth – Nein
    QXBN2PT008PS04 1,6–8 1.150 0.91 208.3 52 20V 1/4" Vierkant via USB, Bluetooth – Nein
    QXBN2PT008PS06 1,6–8 1.150 0.91 212 52 20V 3/8" Vierkant via USB, Bluetooth – Nein
    QXBN2PT012PQ04 2,4–12 750 0.91 215.4 52 20V 1/4" Q Hex via USB, Bluetooth – Nein
    QXBN2PT012PS04 2,4–12 750 0.91 208.3 52 20V 1/4" Vierkant via USB, Bluetooth – Nein
    QXBN2PT012PS06 2,4–12 750 0.91 212 52 20V 3/8" Vierkant via USB, Bluetooth – Nein
    QXBN2PT018PQ04 3,6–18 500 0.91 215.4 52 20V 1/4" Q Hex via USB, Bluetooth – Nein
    QXBN2PT018PS06 3,6–18 500 0.91 212 52 20V 3/8" Vierkant via USB, Bluetooth – Nein
    QXBN2AT005PQ04 1,0–5 1.213 1.14 550 57 20V 1/4" Q Hex via USB, Bluetooth – Nein
    QXBN2AT010PS06 2,0–10 936 1.18 523 57 20V 3/8" Vierkant via USB, Bluetooth – Nein
    QXBN2AT015PS06 3,0–15 600 1.18 523 57 20V 3/8" Vierkant via USB, Bluetooth – Nein
    QXBN2AT018PQ04 3,6–18 500 1.27 541 57 20V 1/4" Q Hex via USB, Bluetooth – Nein
    QXBN2AT018PS06 3,6–18 500 1.27 541 57 20V 3/8" Vierkant via USB, Bluetooth – Nein
    QXBN2AT027PS06 5,4–27 330 1.68 559 57 20V 3/8" Vierkant via USB, Bluetooth – Nein
    QXBN5AT020PS06 4,0–20 1.045 2.04 577.7 57 40V 3/8" Vierkant via USB, Bluetooth – Nein
    QXBN5AT030PS06 6,0–30 775 2.18 581.8 57 40V 3/8" Vierkant via USB, Bluetooth – Nein
    QXBN5AT030PS08 6,0–30 775 2.18 581.8 57 40V 1/2" Vierkant via USB, Bluetooth – Nein
    QXBN5AT035PS06 7,0–35 640 2.18 581.8 57 40V 3/8" Vierkant via USB, Bluetooth – Nein
    QXBN5AT035PS08 7,0–35 640 2.18 581.8 57 40V 1/2" Vierkant via USB, Bluetooth – Nein
    QXBN5AT040PS08 8,0–40 545 2.27 586.1 57 40V 1/2" Vierkant via USB, Bluetooth – Nein
    QXBN5AT080PS08 12,0–80 375 2.27 586.1 57 40V 1/2" Vierkant via USB, Bluetooth – Nein



  • QXXD / QXXN / QXWD Übersicht
    Modell Drehmoment (Nm) Drehzahl
    (max U/min)    		 Gewicht (kg) A (mm) B (mm) Spannung (Volt) Antrieb Programmierung Konnektivität Display
    QXXD2PT004PQ04 0,8–4 1.500 0.91 215.4 52 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee Ja
    QXXD2PT004PS04 0,8–4 1.500 0.91 208.3 52 20V 1/4“ Vierkant via USB, Bluetooth, QCX Zigbee Ja
    QXXD2PT004PS06 0,8–4 1.500 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee Ja
    QXXD2PT008PQ04 1,6–8 1.150 0.91 215.4 52 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee Ja
    QXXD2PT008PS04 1,6–8 1.150 0.91 208.3 52 20V 1/4“ Vierkant via USB, Bluetooth, QCX Zigbee Ja
    QXXD2PT008PS06 1,6–8 1.150 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee Ja
    QXXD2PT012PS04 2,4–12 750 0.91 208.3 52 20V 1/4“ Vierkant via USB, Bluetooth, QCX Zigbee Ja

    QXXD2AT005PQ04 1,0–5 1.213 1.14 550 57 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee Ja
    QXXD2AT010PS06 2,0–10 936 1.18 523 57 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee Ja
    QXXD2AT015PS06 3,0–15 600 1.18 523 57 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee Ja
    QXXD2AT018PQ04 3,6–18 500 1.27 541 57 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee Ja
    QXXD2AT018PS06 3,6–18 500 1.27 541 57 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee Ja
    QXXD2AT027PS06 5,4–27 330 1.68 559 57 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee Ja

    QXXD5AT020PS06 4,0–20 1.045 2.04 577.7 57 40V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee Ja
    QXXD5AT030PS06 6,0–30 775 2.18 581.8 57 40V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee Ja
    QXXD5AT030PS08 6,0–30 775 2.18 581.8 57 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee Ja
    QXXD5AT035PS06 7,0–35 640 2.18 581.8 57 40V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee Ja
    QXXD5AT035PS08 7,0–35 640 2.18 581.8 57 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee Ja
    QXXD5AT040PS08 8,0–40 545 2.27 586.1 57 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee Ja
    QXXD5AT080PS08 12,0–80 375 2.27 586.1 57 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee Ja

    QXXN2PT004PQ04 0,8–4 1.500 0.91 215.4 52 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee Nein
    QXXN2PT004PS04 0,8–4 1.500 0.91 208.3 52 20V 1/4“ Vierkant via USB, Bluetooth, QCX Zigbee Nein
    QXXN2PT004PS06 0,8–4 1.500 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee Nein
    QXXN2PT008PQ04 1,6–8 1.150 0.91 215.4 52 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee Nein
    QXXN2PT008PS04 1,6–8 1.150 0.91 208.3 52 20V 1/4“ Vierkant via USB, Bluetooth, QCX Zigbee Nein
    QXXN2PT008PS06 1,6–8 1.150 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee Nein
    QXXN2PT012PQ04 2,4–12 750 0.91 215.4 52 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee Nein
    QXXN2PT012PS04 2,4–12 750 0.91 208.3 52 20V 1/4“ Vierkant via USB, Bluetooth, QCX Zigbee Nein
    QXXN2PT012PS06 2,4–12 750 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee Nein
    QXXN2PT018PQ04 3,6–18 500 0.91 215.4 52 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee Nein
    QXXN2PT018PS06 3,6–18 500 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee Nein

    QXXN2AT005PQ04 1,0–5 1213 1.14 550 57 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee Nein
    QXXN2AT010PS06 2,0–10 936 1.18 523 57 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee Nein
    QXXN2AT015PS06 3,0–15 600 1.18 523 57 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee Nein
    QXXN2AT018PQ04 3,6–18 500 1.27 541 57 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee Nein
    QXXN2AT018PS06 3,6–18 500 1.27 541 57 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee Nein
    QXXN2AT027PS06 5,4–27 330 1.68 559 57 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee Nein

    QXXN5AT020PS06 4,0–20 1045 2.04 577.7 57 40V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee Nein
    QXXN5AT030PS06 6,0–30 775 2.18 581.8 57 40V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee Nein
    QXXN5AT035PS06 7,0–35 640 2.18 581.8 57 40V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee Nein
    QXXN5AT035PS08 7,0–35 640 2.18 581.8 57 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee Nein
    QXXN5AT040PS08 8,0–40 545 2.27 586.1 57 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee Nein
    QXXN5AT080PS08 12,0–80 375 2.27 586.1 57 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee Nein

    QXWD2PT004PQ04 0,8–4 1500 0.91 215.4 52 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee, Wifi Ja
    QXWD2PT004PS04 0,8–4 1500 0.91 208.3 52 20V 1/4“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi Ja
    QXWD2PT004PS06 0,8–4 1500 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi Ja
    QXWD2PT008PQ04 1,6–8 1150 0.91 215.4 52 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee, Wifi Ja
    QXWD2PT008PS04 1,6–8 1150 0.91 208.3 52 20V 1/4“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi Ja
    QXWD2PT008PS06 1,6–8 1150 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi Ja
    QXWD2PT012PQ04 2,4–12 750 0.91 215.4 52 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee, Wifi Ja
    QXWD2PT012PS04 2,4–12 750 0.91 208.3 52 20V 1/4“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi Ja
    QXWD2PT012PS06 2,4–12 750 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi Ja
    QXWD2PT018PQ04 3,6–18 500 0.91 215.4 52 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee, Wifi Ja
    QXWD2PT018PS06 3,6–18 500 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi Ja

    QXWD2AT005PQ04 1,0–5 1213 1.14 550 57 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee, Wifi Ja
    QXWD2AT010PS06 2,0–10 936 1.18 523 57 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi Ja
    QXWD2AT015PS06 3,0–15 600 1.18 523 57 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi Ja
    QXWD2AT018PQ04 3,6–18 500 1.27 541 57 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee, Wifi Ja
    QXWD2AT018PS06 3,6–18 500 1.27 541 57 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi Ja
    QXWD2AT027PS06 5,4–27 330 1.68 559 57 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi Ja

    QXWD5AT020PS06 4,0–20 1045 2.04 577.7 57 40V 3/8“ Vierkant Drahtlos + USB Zigbee, Wifi Ja
    QXWD5AT030PS06 6,0–30 775 2.18 581.8 57 40V 3/8“ Vierkant Drahtlos + USB Zigbee, Wifi Ja
    QXWD5AT030PS08 6,0–30 775 2.18 581.8 57 40V 1/2“ Vierkant Drahtlos + USB Zigbee, Wifi Ja
    QXWD5AT035PS06 7,0–35 640 2.18 581.8 57 40V 3/8“ Vierkant Drahtlos + USB Zigbee, Wifi Ja
    QXWD5AT035PS08 7,0–35 640 2.18 581.8 57 40V 1/2“ Vierkant Drahtlos + USB Zigbee, Wifi Ja
    QXWD5AT040PS08 8,0–40 545 2.27 586.1 57 40V 1/2“ Vierkant Drahtlos + USB Zigbee, Wifi Ja
    QXWD5AT080PS08 12,0–80 375 2.27 586.1 57 40V 1/2“ Vierkant Drahtlos + USB Zigbee, Wifi Ja
  • QX EA Übersicht (Extended Angle)
    Modell Drehmoment (Nm) Drehzahl (max U/min) Gewicht (kg) A (mm) B (mm) Spannung (Volt) Antrieb Programmierung Konnektivität Display
    QXFN5AT080PS08-E10 12,0–80 375 XXX 629 57 40V 1/2“ Vierkant via USB - Nein
    QXFD5AT080PS08-E10 12,0–80 375 XXX 629 57 40V 1/2“ Vierkant via USB - Ja
    QXBN5AT080PS08-E10 12,0–80 375 XXX 629 57 40V 1/2“ Vierkant via USB, Bluetooth - Nein
    QXBD5AT080PS08-E10 12,0–80 375 XXX 629 57 40V 1/2“ Vierkant via USB, Bluetooth - Ja
    QXXN5AT080PS08-E10 12,0–80 375 XXX 629 57 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee Nein
    QXXD5AT080PS08-E10 12,0–80 375 XXX 629 57 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee Ja
    QXWD5AT080PS08-E10 12,0–80 375 XXX 629 57 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi Ja

    QXFN5AT110PS08-E26 22,0-110,0 230 XXX 828* 61.5 40V 1/2“ Vierkant via USB - Nein
    QXFD5AT110PS08-E26 22,0-110,0 230 XXX 828* 61.5 40V 1/2“ Vierkant via USB - Ja
    QXBN5AT110PS08-E26 22,0-110,0 230 XXX 828* 61.5 40V 1/2“ Vierkant via USB, Bluetooth - Nein
    QXBD5AT110PS08-E26 22,0-110,0 230 XXX 828* 61.5 40V 1/2“ Vierkant via USB, Bluetooth - Ja
    QXXN5AT110PS08-E26 22,0-110,0 230 XXX 828* 61.5 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee Nein
    QXXD5AT110PS08-E26 22,0-110,0 230 XXX 828* 61.5 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee Ja
    QXWD5AT110PS08-E26 22,0-110,0 230 XXX 828* 61.5 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi Ja

    QXFN5AT140PS08-E32 28,0-140,0 125 XXX XXX* 61 40V 1/2“ Vierkant via USB - Nein
    QXFD5AT140PS08-E32 28,0-140,0 125 XXX XXX* 61 40V 1/2“ Vierkant via USB - Ja
    QXBN5AT140PS08-E32 28,0-140,0 125 XXX XXX* 61 40V 1/2“ Vierkant via USB, Bluetooth - Nein
    QXBD5AT140PS08-E32 28,0-140,0 125 XXX XXX* 61 40V 1/2“ Vierkant via USB, Bluetooth - Ja
    QXXN5AT140PS08-E32 28,0-140,0 125 XXX XXX* 61 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee Nein
    QXXD5AT140PS08-E32 28,0-140,0 125 XXX XXX* 61 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee Ja
    QXWD5AT140PS08-E32 28,0-140,0 125 XXX XXX* 61 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi Ja

    *Hinweis: Wahlweise auf Anfrage mit 60mm, 260mm, 320mm oder 560mm Verlängerungsvorsatz erhältlich

  • QX ETS Übersicht (Ergonomic Tightening System)
    Modell Drehmoment
    (Nm)    		 Drehzahl
    (max U/min)    		 Gewicht
    (kg)    		 A (mm) B (mm) Spannung
    (Volt)    		 Antrieb Programmierung Konnektivität Display
    QXFN2PT008EQ04 1,6-8 1150 0.91 206.5 52 20V 1/4" Q Hex via USB - Nein
    QXFN2PT008ES06 1,6-8 1150 0.91 203 52 20V 3/8" Vierkant via USB - Nein
    QXFN2PT012EQ04 2,4–1,2 750 0.91 206.5 52 20V 1/4" Q Hex via USB - Nein
    QXFN2PT012ES06 2,4–1,2 750 0.91 203 52 20V 3/8" Vierkant via USB - Nein
    QXFN2PT018EQ04 3,6–18 500 0.91 206.5 52 20V 1/4" Q Hex via USB - Nein
    QXFN2PT018ES06 3,6–18 500 0.91 203 52 20V 3/8" Vierkant via USB - Nein
    QXFN2PT024ES06 4,8-24 500 0.91 212 52 20V 3/8" Vierkant via USB - Nein
    QXFN2AT027ES06 5,4–27 330 1.68 559 57 20V 3/8" Vierkant via USB - Nein
    QXFN5AT040ES08 8,0–40 545 2.27 586.1 57 40V 1/2" Vierkant via USB - Nein
    QXFN5AT080ES08 12,0–80 375 2.27 586.1 57 40V 1/2" Vierkant via USB - Nein

    QXBN2PT008EQ04 1,6-8 1150 0.91 206.5 52 20V 1/4" Q Hex via USB, Bluetooth - Nein
    QXBN2PT008ES06 1,6-8 1150 0.91 203 52 20V 3/8" Vierkant via USB, Bluetooth - Nein
    QXBN2PT012EQ04 2,4–1,2 750 0.91 206.5 52 20V 1/4" Q Hex via USB, Bluetooth - Nein
    QXBN2PT012ES06 2,4–1,2 750 0.91 203 52 20V 3/8" Vierkant via USB, Bluetooth - Nein
    QXBN2PT018EQ04 3,6–18 500 0.91 206.5 52 20V 1/4" Q Hex via USB, Bluetooth - Nein
    QXBN2PT018ES06 3,6–18 500 0.91 203 52 20V 3/8" Vierkant via USB, Bluetooth - Nein
    QXBN2PT024ES06 4,8-24 500 0.91 212 52 20V 3/8" Vierkant via USB, Bluetooth - Nein
    QXBN2AT027ES06 5,4–27 330 1.68 552 57 20V 3/8" Vierkant via USB, Bluetooth - Nein
    QXBN5AT040ES08 8,0–40 545 2.27 586.1 57 40V 1/2" Vierkant via USB, Bluetooth - Nein
    QXBN5AT080ES08 12,0–80 375 2.27 586.1 57 40V 1/2" Vierkant via USB, Bluetooth - Nein

    QXXN2PT008EQ04 1,6-8 1150 0.91 206.5 52 20V 1/4" Q Hex via USB, Bluetooth, QCX Zigbee Nein
    QXXN2PT008ES06 1,6-8 1150 0.91 203 52 20V 3/8" Vierkant via USB, Bluetooth, QCX Zigbee Nein
    QXXN2PT012EQ04 2,4–1,2 750 0.91 206.5 52 20V 1/4" Q Hex via USB, Bluetooth, QCX Zigbee Nein
    QXXN2PT012ES06 2,4–1,2 750 0.91 203 52 20V 3/8" Vierkant via USB, Bluetooth, QCX Zigbee Nein
    QXXN2PT018EQ04 3,6–18 500 0.91 206.5 52 20V 1/4" Q Hex via USB, Bluetooth, QCX Zigbee Nein
    QXXN2PT018ES06 3,6–18 500 0.91 203 52 20V 3/8" Vierkant via USB, Bluetooth, QCX Zigbee X
    QXXN2PT024ES06 4,8-24 500 0.91 212 52 20V 3/8" Vierkant via USB, Bluetooth, QCX Zigbee Nein
    QXXN2AT027ES06 5,4–27 330 1.68 552 57 20V 3/8" Vierkant via USB, Bluetooth, QCX Zigbee Nein
    QXXN5AT040ES08 8,0–40 545 2.27 586.1 57 40V 1/2" Vierkant via USB, Bluetooth, QCX Zigbee Nein
    QXXN5AT080ES08 12,0–80 375 2.27 586.1 57 40V 1/2" Vierkant via USB, Bluetooth, QCX Zigbee Nein

    QXFD2PT008EQ04 1,6-8 1150 0.91 206.5 52 20V 1/4" Q Hex via USB - Ja
    QXFD2PT008ES06 1,6-8 1150 0.91 203 52 20V 3/8" Vierkant via USB - Ja
    QXFD2PT012EQ04 2,4–1,2 750 0.91 206.5 52 20V 1/4" Q Hex via USB - Ja
    QXFD2PT012ES06 2,4–1,2 750 0.91 203 52 20V 3/8" Vierkant via USB - Ja
    QXFD2PT018EQ04 3,6–18 500 0.91 206.5 52 20V 1/4" Q Hex via USB - Ja
    QXFD2PT018ES06 3,6–18 500 0.91 203 52 20V 3/8" Vierkant via USB - Ja
    QXFD2PT024ES06 4,8-24 500 0.91 212 52 20V 3/8" Vierkant via USB - Ja
    QXFD2AT027ES06 5,4–27 330 1.68 552 57 20V 3/8" Vierkant via USB - Ja
    QXFD5AT040ES08 8,0–40 545 2.27 586.1 57 40V 1/2" Vierkant via USB - Ja
    QXFD5AT080ES08 12,0–80 375 2.27 586.1 57 40V 1/2" Vierkant via USB - Ja

    QXBD2PT008EQ04 1,6-8 1150 0.91 206.5 52 20V 1/4" Q Hex via USB, Bluetooth - Ja
    QXBD2PT008ES06 1,6-8 1150 0.91 203 52 20V 3/8" Vierkant via USB, Bluetooth - Ja
    QXBD2PT012EQ04 2,4–1,2 750 0.91 206.5 52 20V 1/4" Q Hex via USB, Bluetooth - Ja
    QXBD2PT012ES06 2,4–1,2 750 0.91 203 52 20V 3/8" Vierkant via USB, Bluetooth - Ja
    QXBD2PT018EQ04 3,6–18 500 0.91 206.5 52 20V 1/4" Q Hex via USB, Bluetooth - Ja
    QXBD2PT018ES06 3,6–18 500 0.91 203 52 20V 3/8" Vierkant via USB, Bluetooth - Ja
    QXBD2PT024ES06 4,8-24 500 0.91 212 52 20V 3/8" Vierkant via USB, Bluetooth - Ja
    QXBD2AT027ES06 5,4–27 330 1.68 552 57 20V 3/8" Vierkant via USB, Bluetooth - Ja
    QXBD5AT040ES08 8,0–40 545 2.27 586.1 57 40V 1/2" Vierkant via USB, Bluetooth - Ja
    QXBD5AT080ES08 12,0–80 375 2.27 586.1 57 40V 1/2" Vierkant via USB, Bluetooth - Ja

    QXXD2PT008EQ04 1,6-8 1150 0.91 206.5 52 20V 1/4" Q Hex via USB, Bluetooth, QCX Zigbee Ja
    QXXD2PT008ES06 1,6-8 1150 0.91 203 52 20V 3/8" Vierkant via USB, Bluetooth, QCX Zigbee Ja
    QXXD2PT012EQ04 2,4–1,2 750 0.91 206.5 52 20V 1/4" Q Hex via USB, Bluetooth, QCX Zigbee Ja
    QXXD2PT012ES06 2,4–1,2 750 0.91 203 52 20V 3/8" Vierkant via USB, Bluetooth, QCX Zigbee Ja
    QXXD2PT018EQ04 3,6–18 500 0.91 206.5 52 20V 1/4" Q Hex via USB, Bluetooth, QCX Zigbee Ja
    QXXD2PT018ES06 3,6–18 500 0.91 203 52 20V 3/8" Vierkant via USB, Bluetooth, QCX Zigbee Ja
    QXXD2PT024ES06 4,8-24 500 0.91 212 52 20V 3/8" Vierkant via USB, Bluetooth, QCX Zigbee Ja
    QXXD2AT027ES06 5,4–27 330 1.68 552 57 20V 3/8" Vierkant via USB, Bluetooth, QCX Zigbee Ja
    QXXD5AT040ES08 8,0–40 545 2.27 586.1 57 40V 1/2" Vierkant via USB, Bluetooth, QCX Zigbee Ja
    QXXD5AT080ES08 12,0–80 375 2.27 586.1 57 40V 1/2" Vierkant via USB, Bluetooth, QCX Zigbee Ja

    QXWD2PT008EQ04 1,6-8 1150 0.91 206.5 52 20V 1/4" Q Hex via USB, Bluetooth, QCX Zigbee, Wifi Ja
    QXWD2PT008ES06 1,6-8 1150 0.91 203 52 20V 3/8" Vierkant via USB, Bluetooth, QCX Zigbee, Wifi Ja
    QXWD2PT012EQ04 2,4–1,2 750 0.91 206.5 52 20V 1/4" Q Hex via USB, Bluetooth, QCX Zigbee, Wifi Ja
    QXWD2PT012ES06 2,4–1,2 750 0.91 203 52 20V 3/8" Vierkant via USB, Bluetooth, QCX Zigbee, Wifi Ja
    QXWD2PT018EQ04 3,6–18 500 0.91 206.5 52 20V 1/4" Q Hex via USB, Bluetooth, QCX Zigbee, Wifi Ja
    QXWD2PT018ES06 3,6–18 500 0.91 203 52 20V 3/8" Vierkant via USB, Bluetooth, QCX Zigbee, Wifi Ja
    QXWD2PT024ES06 4,8-24 500 0.91 212 52 20V 3/8" Vierkant via USB, Bluetooth, QCX Zigbee, Wifi Ja
    QXWD2AT027ES06 5,4–27 330 1.68 552 57 20V 3/8" Vierkant via USB, Bluetooth, QCX Zigbee, Wifi Ja
    QXWD5AT040ES08 8,0–40 545 2.27 586.1 57 40V 1/2" Vierkant via USB, Bluetooth, QCX Zigbee, Wifi Ja
    QXWD5AT080ES08 12,0–80 375 2.27 586.1 57 40V 1/2" Vierkant via USB, Bluetooth, QCX Zigbee, Wifi Ja



Volle Kontrolle über Verschraubungen

Die QX-Serie mit integrierten Transducer und Echtzeitüberwachung – für präzise Ergebnisse und dokumentierte Prozesse.

Ingersoll Rand QX-Schrauber Display

Ingersoll Rand QX-Schrauber Ergonimisches Design

Ergonomisch und vielseitig

Leichtes, ausbalanciertes Design mit optionalem ETS-Modus zur Reduktion der Rückschlagskraft – ideal für Serienmontage.

Intelligente Konnektivität

INSIGHT Connect App - Via USB und Bluetooth programmierbar

Ingersoll Rand QX Serie Konnektivität

© 2026 DWT GmbH - Alle Rechte vorbehalten

Rohrbearbeitung, industrielle Instandhaltung, Montagewerkzeuge und Stickstofferzeugung

Impressum - Datenschutz - AGB


FacebookYoutubeLinkedin

Location DWT Handelsgesellschaft
für Druckluft-Werkzeug-Technik mbH
Wilhelm-Tenhagen-Str. 5
46240 Bottrop
Deutschland
Telefonnummer +49-2041-771440
Fax-Nummer +49-2041-7714499
Kontaktformular  Kontaktformular

Diese Webseite verwendet Cookies und ähnliche Technologien!

Der Gesetzgeber erlaubt das Speichern von Cookies auf Ihrem Gerät, wenn diese für den Betrieb der Webseite unbedingt notwendig sind. Für alle anderen Arten von Cookies benötigen wir Ihre Einwilligung (Opt-In).

Wenn Sie unsere Seite weiterhin nutzen möchten, stimmen Sie bitte der Speicherung von Cookies und der Verarbeitung von personenbezogenen Daten zu, wählen Ihre persönliche Einstellung oder lehnen dies grundsätzlich ab. Bei Ablehnung erfolgt nur die Verarbeitung und Speicherung unbedingt notwendiger Daten. Sie können Ihrer Einwilligung jederzeit mit Wirkung für die Zukunft widersprechen oder diese anpassen.

Weitere Informationen zur Speicherung und Verarbeitung von personenbezogenen Daten finden Sie in unserer Datenschutzerklärung.
