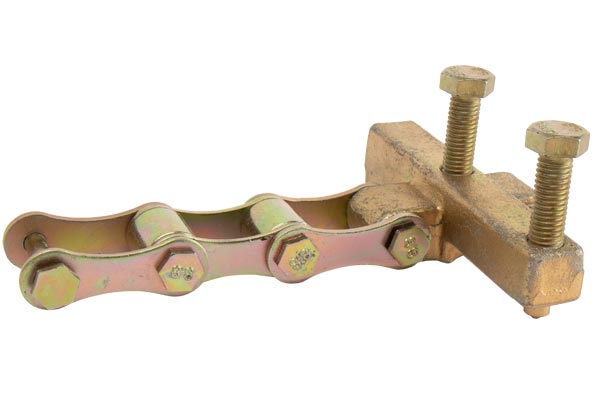

Einzel-Rohrzentrierkette - Verlängerungsglied mit Hebel

Verlängerungsglied mit Hebel

Einzel-Rohrzentrierkette - Spannschloss

Spannschloss für Einzel-Rohrzentrierketten
Einzel-Rohrzentrierkette
Einzel-Rohrzentrierkette
Einzel-Rohrzentrierkette - Verlängerungsglied mit Hebel
Einzel-Rohrzentrierkette - Spannschloss

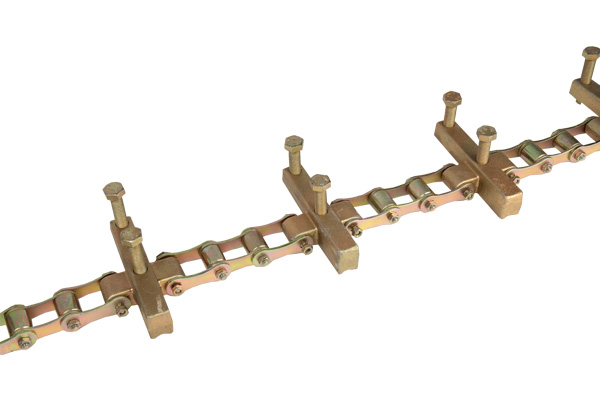

Einzel-Rohrzentrierkette

Schnelle und sichere Rohrausrichtung

  • Spannbereiche: 203 – 1.524 mm (8 – 60 Zoll)
  • Max. Wandstärke: 12,7 mm
  • Rohrzentrierkette in Stahl oder Edelstahl erhältlich
  • Flexible Anpassung an unterschiedliche Rohrdimensionen durch entnehmbare Kettenglieder und Ausrichthebel
  • Präzises Rohr ausrichten zum Schweißen für optimale Schweißergebnisse
  • Geeignet für Rohr-an-Rohr-, Rohr-an-T-Stück-, Rohr-an-Formstück- und Rohr-an-Flansch-Verbindungen




 DWT PipeTools


anfrage senden Online Live Demo

Die Einzel-Rohrzentrierketten eignen sich ideal zur präzisen Rohrzentrierung beim Schweißen von Rohren mit einer Wandstärke von bis zu 12,7 mm und einem maximalen Durchmesser von 60" (1.524 mm). Die Rohrzentrierkette ist sowohl in Stahl als auch in Edelstahl erhältlich und lässt sich durch die einfache Anpassung der Kettenglieder und Hebel flexibel auf unterschiedliche Rohrdimensionen einstellen.
Als bewährtes Rohrzentrierwerkzeug ermöglicht sie das exakte Ausrichten von Rohren vor dem Schweißvorgang und unterstützt eine sichere sowie reproduzierbare Rohrzentrierung beim Schweißen. Die Rohrzentrierketten eignen sich für Rohr-an-Rohr-, Rohr-an-T-Stück-, Rohr-an-Formstück- und Rohr-an-Flansch-Verbindungen und sind ein unverzichtbares Rohrschweißzubehör für professionelle Schweißarbeiten. Ideal für alle Anwendungen, bei denen Rohre vor dem Schweißen exakt ausgerichtet werden müssen.
  • Verlängerungsglied mit Hebel (177 mm lang)
  • Verlängerungsglied mit Hebel (137 mm lang)
  • Spannschloss
  • 2-teiliges Endglied
  • 3-teiliges Endglied

Flyer Einzel-Rohrzentrierkette

DOWNLOAD PDF

Produktübersicht

Artikelnummer
Einzel-Rohrzentrierkette
Edelstahl
Artikelnummer
Einzel-Rohrzentrierkette
Stahl
Hebel Anzahl
Bereich AD
Gewicht
1219157
1350040
5
203 - 254 mm (8-10")
8,3 kg
1219158
1350041
6
203 - 304 mm (8-12")
9,5 kg
1219159
1350042
7
203 - 406 mm (8-16")
10,6 kg
1219160
1350043
9
203 - 508 mm (8-20")
13,0 kg
1219161
1350044
11
203 - 609 mm (8-24")
15,3 kg
1219162
1350045
13
203 - 711 mm (8-28")
17,7 kg
1219163
1350046
14
203 - 812 mm (8-32")
18,8 kg
1219164
1350047
16
203 - 914 mm (8-36")
21,2 kg
1219165
1350048
18
203 - 1.016 mm (08-40")
23,5 kg
1219166
1350049
19
203 - 1,117 mm (8-44")
24,7 kg
1219167
1350050
21
203 - 1,219 mm (8-48")
27,0 kg
1219168
1350051
23
203 - 1,320 mm (8-52")
29,4 kg
1219169
1350052
25
203 - 1,422 mm (8-56")
31,7 kg
1219170
1350053
26
203 - 1,524 mm (8-60")
32,9 kg
Dazu passendes Zubehör

Rohrschnellspanner Stahl

Rohrschnellspanner Stahl

Rohrschnellspanner für äußere Rohrzentrierung.



Zum Rohrschnellspanner

Mobiler Rohrständer Maxi Flex

Rohrständer
Maxi Flex

Max. Tragkraft: 2.000 kg
Max. Rohr AD: 900 mm


Zum Maxi Flex

Doppel-Rohrzentrierkette

Doppel-Rohrzentrierkette

Spannbereiche:
8 - 60" (203 - 1,524 mm)



zur Rohrzentrierkette

Mechanische Rohraußenzentrierung

Mechanische Rohraußenzentrierung

Externe Rohrschellen sind in leichter und mittlerer Ausführung erhältlich.


Zur Außenzentrierung

Vorteile der Einzel-Rohrzentrierkette

Einzel-Rohrzentrierkette

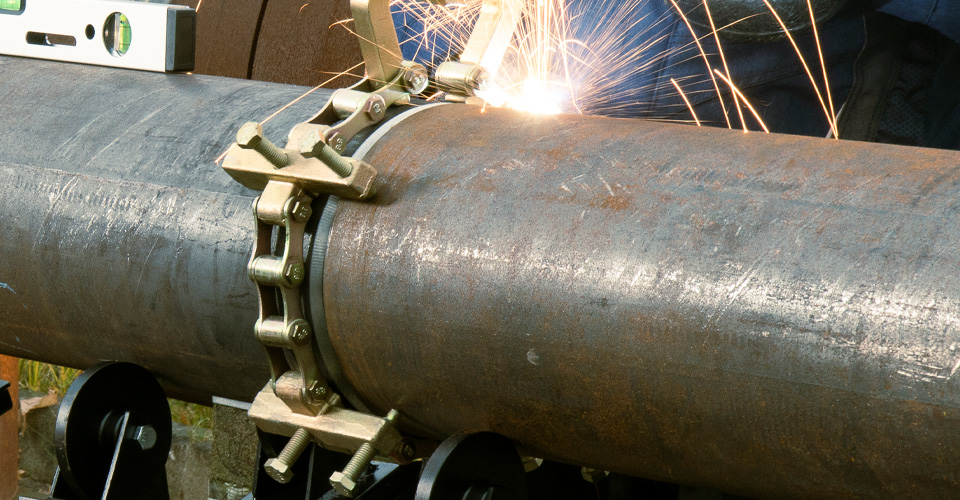

Perfekte Ausrichtung für das Schweißen von Rohren

Eine Schelle ist für verschiedene Rohrgrößen einsetzbar und ermöglicht das Schweißen des gesamten Rohrumfangs, ohne dass sie entfernt werden muss.

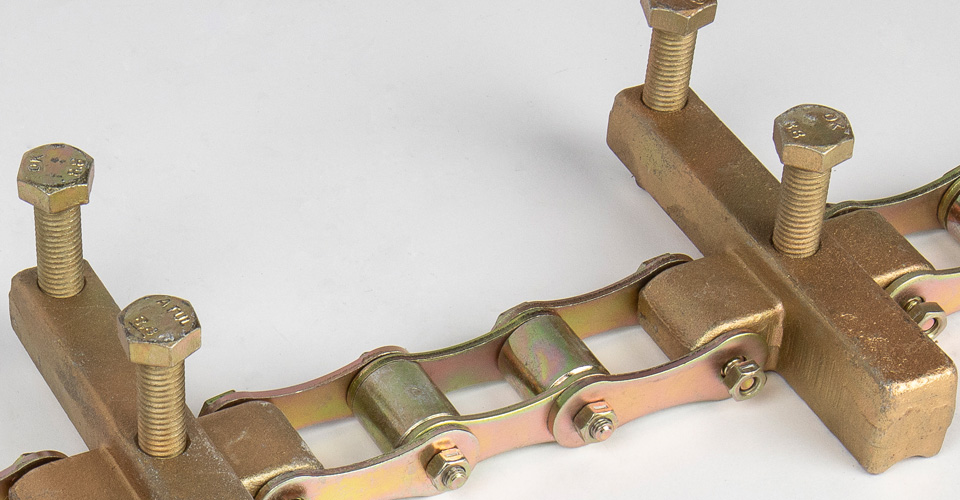

Einfache Justierung

Die Kette kann durch Entfernen von Kettengliedern und Ausrichthebeln flexibel an die jeweilige Rohrdimension angepasst werden.

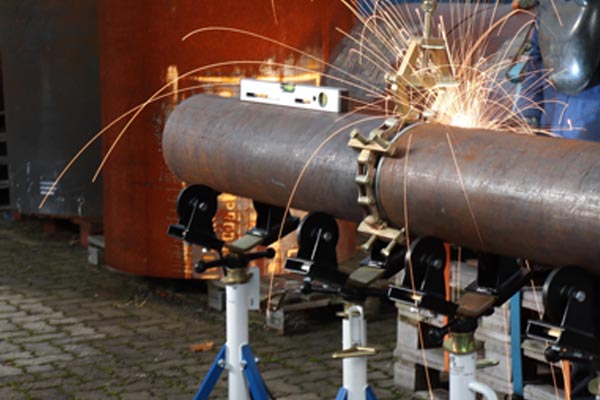

Einzel-Rohrzentrierkette - Einfache Anwendung
