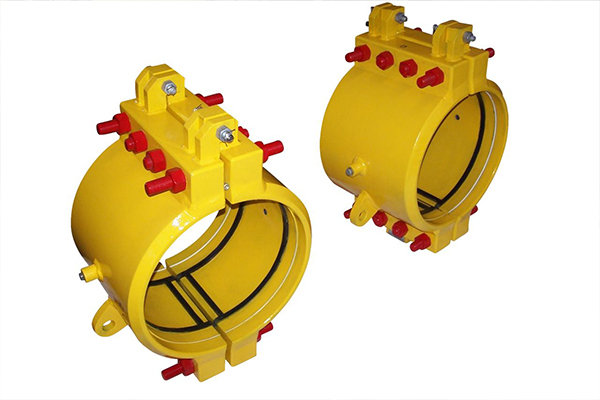

Schnelle und sichere Lösungen für Lecks und Schäden im Rohrleitungsbau

  • Für die Installation an Land
  • Für die Offshore-Installation, mit Zinkanoden
    und Meeresepoxidbeschichtung
  • Schweißbar, mit wärmeisolierenden Dichtungen
  • Mit Trägerringen, falls erforderlich


 DWT PipeTools


Anfrage Senden Online Live Demo

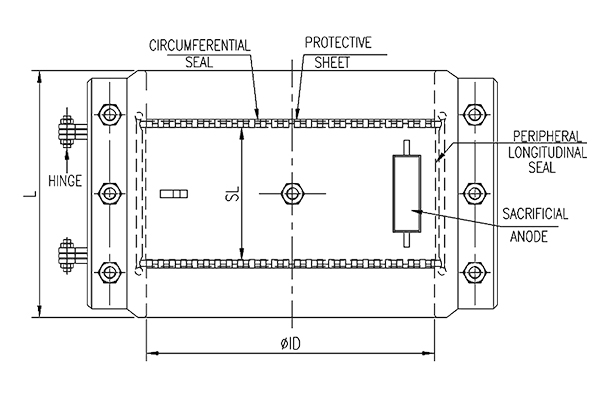

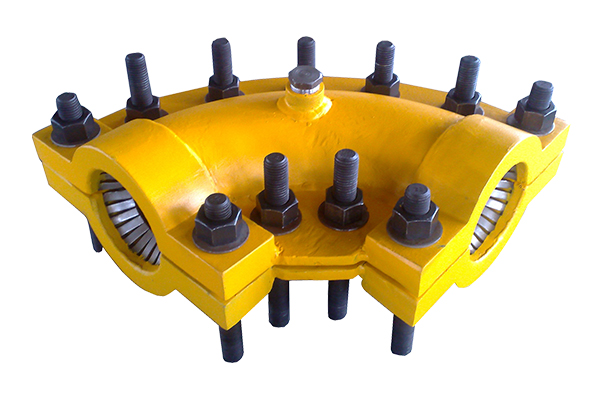

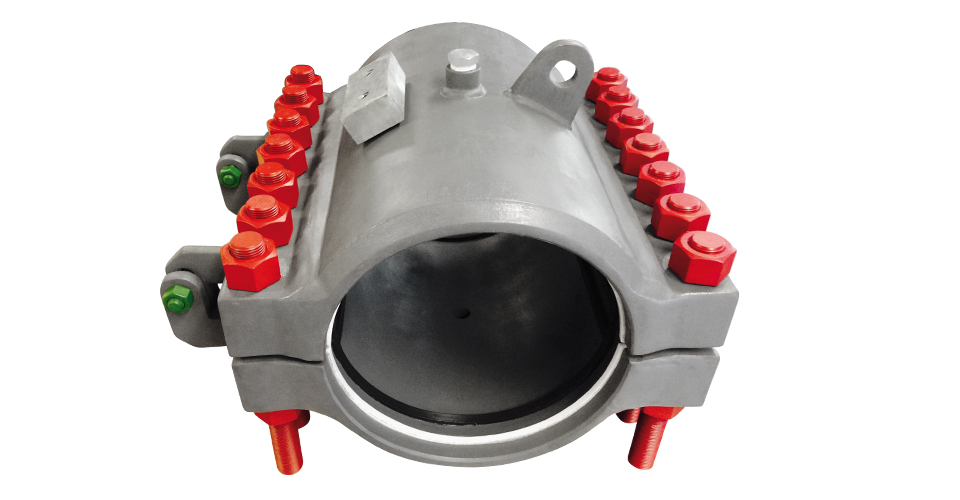

In der Öl- und Gasindustrie bieten flexible Rohrleitungs-Reparaturschellen eine schnelle und sichere Lösung für Lecks oder Schäden bei Rohrleitungsarbeiten. Diese Schellen können sowohl für Hochdruck- als auch für Niederdruck-Rohrleitungen sowie für Hoch- und Niedertemperatur-Rohrleitungen verwendet werden. Sie sind für eine Vielzahl von Medien geeignet, darunter Öl, Gas, Chemikalien, Dampf und Wasser. Die Schellenhälften werden mit Bolzen verbunden, um einen hochintegrierten Druckbehälter um das beschädigte oder undichte Rohr zu bilden.
Die Abdichtung erfolgt mit Elastomerdichtungen höchster Qualität, die sorgfältig auf ihre Kompatibilität mit dem Rohrleitungsmedium und der Betriebstemperatur abgestimmt sind. Darüber hinaus können die geteilten Muffen nach dem Einbau geschweißt werden, um eine dauerhafte Reparatur zu gewährleisten. Dieser Schweißvorgang kann bei laufendem Betrieb der Rohrleitung durchgeführt werden, wodurch eine vollständig dichte Verbindung sichergestellt wird.

Flyer Pipeline Reparaturschellen

DOWNLOAD PDF

Fragebogen für die Pipeline Reparaturschellen

DOWNLOAD PDF

Standardkomponenten Gehäuse

 Gehäuse (Mantel)
A516 GR. 70
 Stiftschrauben
A193 GR. B7
 Muttern
A194 GR. 2H
 Dichtungen
NBR oder Viton
 Beschichtung
(Marine) Epoxy


Dazu passendes Zubehör

Doppel-Rohrzentrierkette

Doppel-Rohrzentrierkette

Spannbereiche:
8 - 60" (203 - 1,524 mm)



zur Rohrzentrierkette

Einzel-Rohrzentrierkette

Einzel-Rohrzentrierkette

Spannbereiche:
8-60" (203-1524 mm)



Zur Rohrzentrierkette

Hydraulische Rohraußenzentrierung

Hydraulische Rohraußenzentrierung

Externe Rohrschellen sind in mittlerer und schweren Ausführung erhältlich.

Zur Außenzentrierung

Mechanische Rohraußenzentrierung

Mechanische Rohraußenzentrierung

Externe Rohrschellen sind in leichter und mittlerer Ausführung erhältlich.


Zur Außenzentrierung

Pipeline Reparaturschellen und ihre Vorteile

Pipeline Reparaturschellen - Typische Anwendungen

Typische Anwendungen:

  • Interne und externe Korrosionen
  • Mechanische Beschädigungen
  • Risse
  • Lochfraß
  • Rissbildung
  • Austausch von Rohren
  • Defekte Schweißnähte
  • Verstärkung
  • Reparatur von undichten Flanschen

Sicherheit

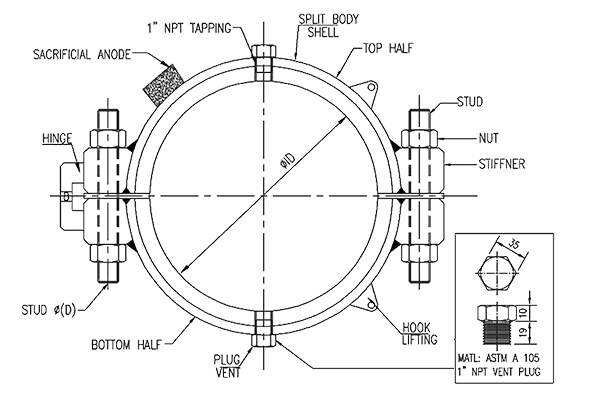

Die Klemmen sind vollständig kompensierende Druckgefäße, die hydrostatisch mit dem 1,3-fachen des Nennarbeitsdrucks getestet werden, entsprechend der ASME Section VIII Div.1 Klausel UG-99. Alle Klemmen sind entweder mit einem 1/2-Zoll oder 1-Zoll NPT-Entlüftungsanschluss ausgestattet, abhängig von der Größe und den Anforderungen des Kunden.

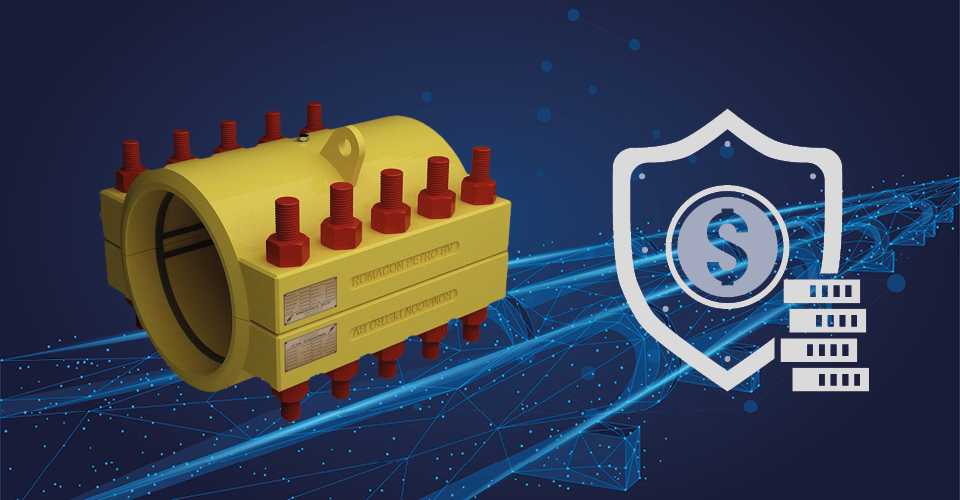

Pipeline Reparaturschellen - Sicherheit

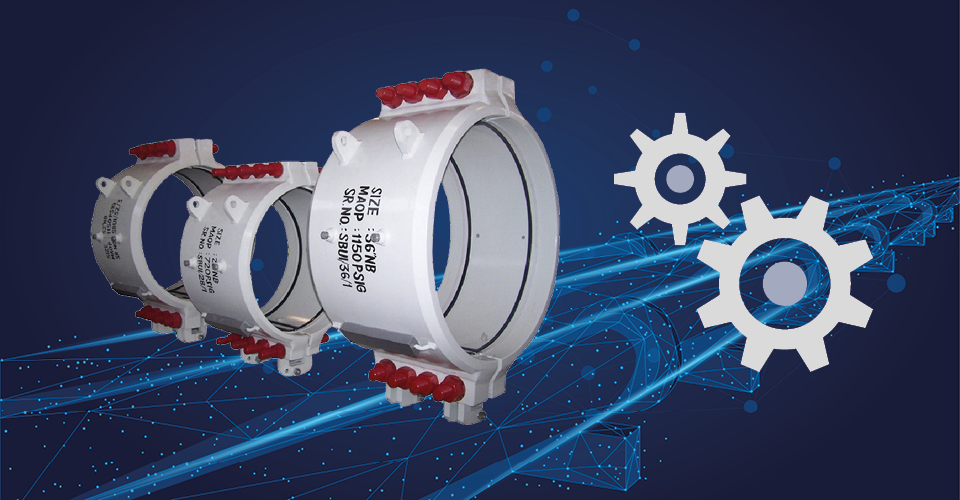

Pipeline Reparaturschellen - Einfache Installation

Installation und Wartung

Alle geteilten Pipeline-Reparaturschellen sind so konzipiert, dass sie mit allgemein verfügbaren Werkzeugen installiert werden können und einschließlich des vollständigen Dichtungsersatzes leicht vor Ort repariert werden können.

Wirtschaftlichkeit & Ergonomie

Geteilte Reparaturschellen werden unter Verwendung der neuesten Technologie entworfen, was die Optimierung von Herstellung und Materialien ermöglicht. Dies führt zu geringerem Gewicht, reduzierten Biegetendenzen und größerer wirtschaftlicher Effizienz.

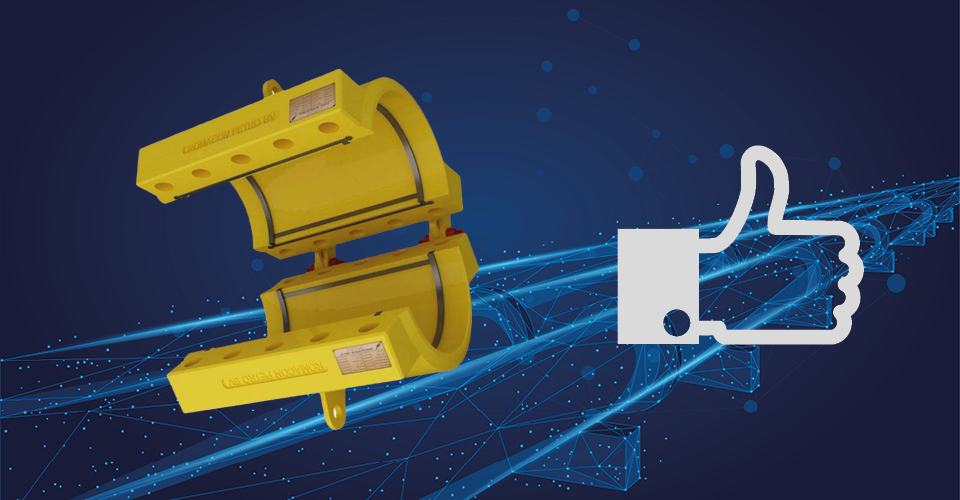

Pipeline Reparaturschellen - Wirtschaftlich und Ergonomisch

Pipeline Reparaturschellen - Für Saure Umgebungen

Für saure Umgebungen

Diese Art von geteilter Hülse ist für den Einsatz in wasserstoffsulfidhaltigen Kohlenwasserstoff-Diensten (H2S) konzipiert. Für saure Dienste wird das Gehäusematerial den Anforderungen von NACE MR0175 entsprechen.

Schweißbares geteiltes Gehäuse

Alle Klemmen können nach der Installation vollständig für das Schweißen vorbereitet werden (Schweißverfahren auf Anfrage verfügbar). Wärmeisolatoren, die parallel zu den Dichtungen positioniert sind, schützen die Dichtungen vor Hitze während des Schweißens der Schellen an das Rohr.

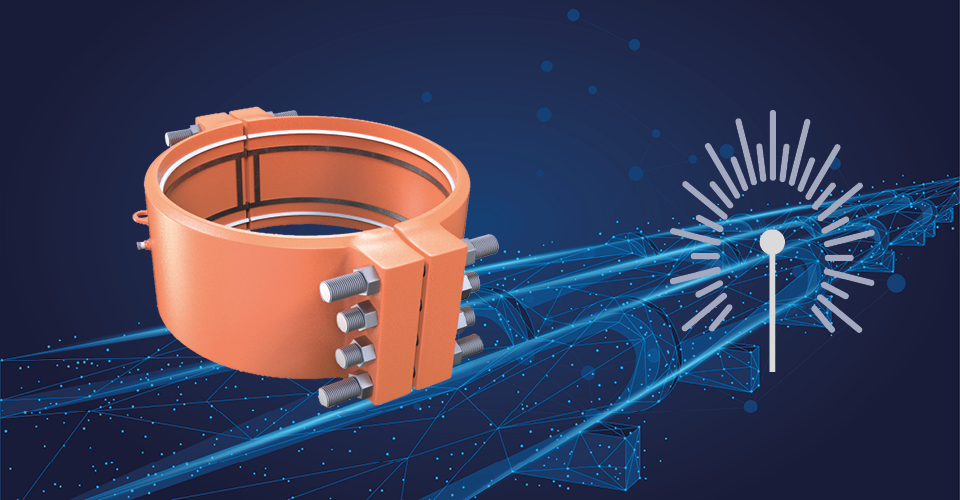

Pipeline Reparaturschellen - Schweißbares geteile Gehäuse
