Hydraulischer Flanschspreizer FSW17

Spreizkraft bis 16,3 t

  • 16,3 t Spreizkraft (32,6 t im Paarbetrieb) bei 700 bar
  • Einsatz ab 6 mm Spaltöffnung, Spreizweg bis 81 mm
  • Parallel arbeitende Spreizbacken für gleichmäßige Kraftverteilung
  • Geschmiedete Stahlkomponenten für hohe Belastbarkeit
  • Kompakte Bauform für beengte Arbeitsbereiche

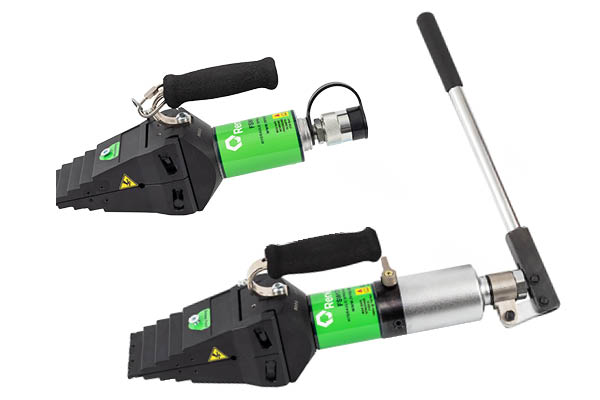

  • 100 % last- und druckgeprüft, mit oder ohne integrierte Handpumpe erhältlich


 RenQuip


Anfrage senden Online Live Demo

Der hydraulische Flanschspreizer FSW17 von RenQuip wurde für sichere und kontrollierte Wartungsarbeiten an Flanschverbindungen in Industrie, Energieerzeugung und Instandhaltung entwickelt. Bereits ab einer Spaltöffnung von 6 mm erzeugt das Werkzeug eine hohe Spreizkraft von bis zu 16,3 Tonnen pro Einheit. Im Paarbetrieb kann die Spreizkraft auf bis zu 32,6 Tonnen erhöht werden, wodurch auch stark verspannte oder korrodierte Flanschverbindungen zuverlässig getrennt werden können. Die parallel arbeitenden Spreizbacken sorgen für eine gleichmäßige Kraftverteilung und minimieren das Risiko von Beschädigungen an Dichtflächen
Mit abgestuften Distanzblöcken sind Spreizwege bis 81 mm realisierbar – selbst bei beengten Platzverhältnissen. Geschmiedete Stahlkomponenten, eine kompakte Bauform und die 100 % last- und druckgeprüfte Konstruktion gewährleisten maximale Sicherheit und Langlebigkeit im industriellen Dauereinsatz. Der FSW17 ist wahlweise mit integrierter Handpumpe oder als klassisches Werkzeug-Pumpen-System erhältlich.
  • Maximale Spreizkraft: 16,3 t (163 kN)
  • Spreizkraft im Doppelbetrieb: 32,6 t
  • Max. Spreizung: 81 mm
  • Min. Spaltmaß: 6 mm
  • Max. Betriebsdruck: 700 bar
  • Werkzeuggewicht: 7,0 kg (ohne Pumpe)
  • Parallel arbeitende Backen
  • Geschmiedete Stahlbacken
  • Schmale Bauform
  • Sicherheitsblock & Sicherheitsleine im Set enthalten
  • Verschiedene Set-Varianten (mit/ohne Pumpe, Einzel- oder Doppelbetrieb)
  • Dichtungswechsel an Rohrleitungsflanschen
  • Wartung petrochemischer Anlagen
  • Stillstands- und Turnaround-Arbeiten
  • Offshore- und Kraftwerkswartung
  • Pipeline-Service
  • Instandhaltung von Industrieanlagen
  • Trennen korrodierter oder verspannter Flanschverbindungen

Flyer Hydraulischer Flanschspreizer FSW17

DOWNLOAD PDF

  • Sets und Details
    Setname
    Inhalte der Sets
    Set-Abmessungen (mm)
    Werkzeug-Gewicht
    Werkzeug-Abmessungen (mm)
    Artikelnummer

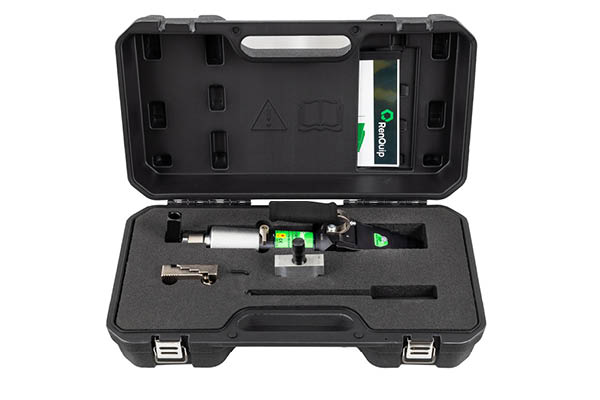

    FSW19P
    1 x FSW17 mit integrierter Pumpe
    1 x Pumpengriff
    1 x Sicherheitsblock
    1 x Sicherheitsleine
    2 x Stufenblöcke mit
    Befestigungsschrauben
    und Inbusschlüssel
    1 x Robuster Formkoffer
    1 x Bedienungsanleitung
    580 x 340 x 180
    8,5 kg
    76 x 155 x 350
    1218163
    FSW17K
    1 x FSW17 (ohne Pumpe)
    1 x Sicherheitsblock
    1 x Sicherheitsleine
    2 x Stufenblöcke mit Befestigungsschrauben und Sechskantschlüssel
    1 x Robuster Formkoffer
    1 x Bedienungsanleitung
    580 x 340 x 180
    7,0 kg
    76 x 155 x 350
    1218097

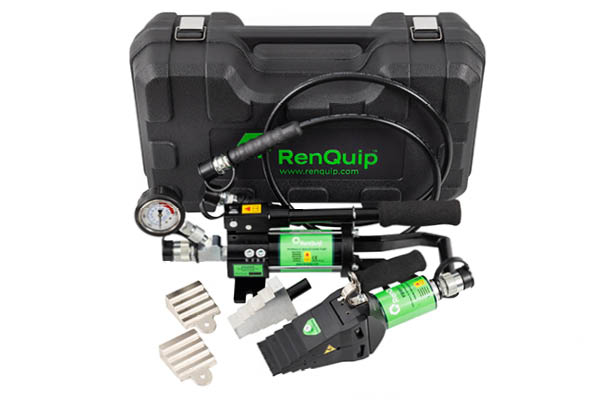

    FSW17H
    1 x FSW17
    1 x Hydraulische Hand-pumpe
    mit einem Anschluss
    1 x Hydraulikdruckmesser
    1 x 2 m Hydraulikschlauch mit Kupplungen
    1 x Sicherheitsblock
    2 x Stufenblöcke
    1 x Robuster Formkoffer
    1 x Bedienungsanleitung
    580 x 340 x 180
    7,0 kg
    76 x 155 x 350
    1218427

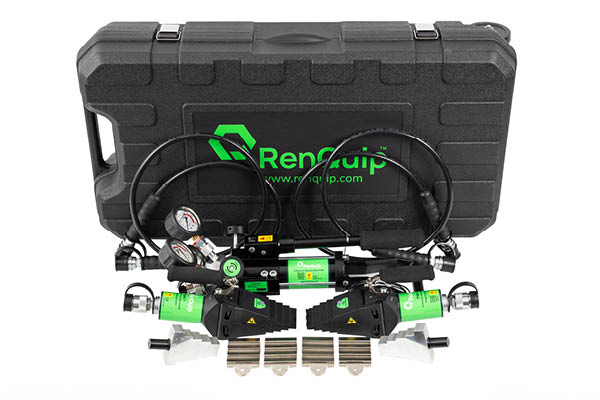

    FSW17M
    2 x FSW17
    1 x Hydraulische Hand-pumpe mit zwei Anschlüssen
    2 x 2 m Hydraulikschläuche
    mit Kupplungen
    2 x Hydraulikdruckmesser komplett mit Messadapter
    2 x Sicherheitsblöcke
    2 x Sicherheitsleinen
    4 x Stufenblöcke mit Befestigungsschrauben und Inbusschlüssel
    1 x Robuster Formkoffer
    1 x Bedienungsanleitung
    920 x 510 x 210
    2x 7,0 kg
    75 x 133 x 295
    1218428


  • Technische Details
    Technische Details
    Maximale Spreizkraft
    Maximaler Betriebsdruck
    Werkzeug-Gewicht (ohne Pumpe)
    FSW17
    163 kN (16,3 t)
    700 Bar
    7,0 kg

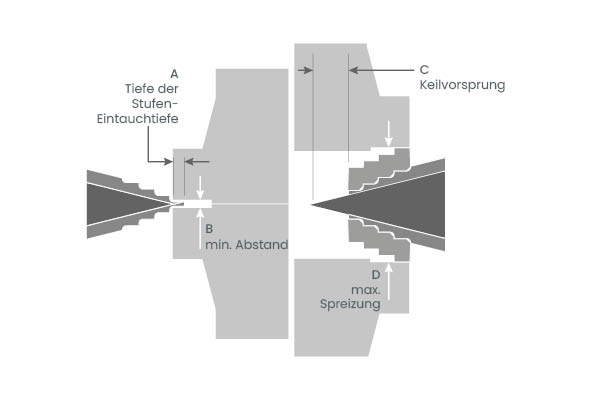

  • Funktionsmaße
    Funktionsmaße
    Stufeneintauchtiefe (A)
    Min. Abstand (B)
    Max. Keilvorsprung (C)
    Max. Spreizung (D)
    FSW17
    15 mm
    6 mm
    38 mm
    81 mm


Funktionsmaße FSW17

Hydraulische Flanschspreizer RenQuip FSW17
