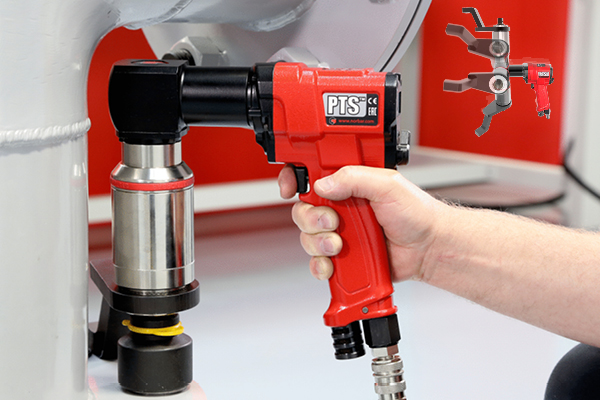

Druckluft-Kraftschrauber PTS-Serie - in Winkelausführung

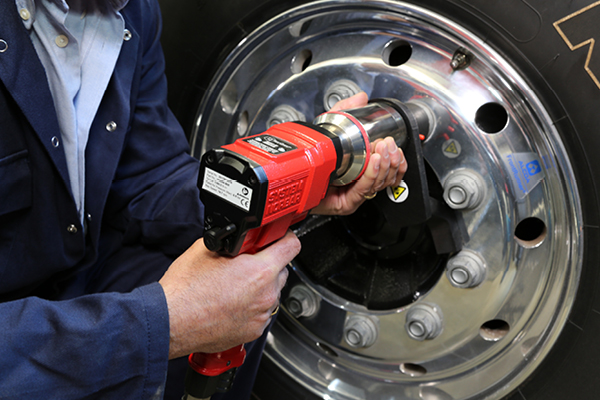

Druckluft-Kraftschrauber PTS-Serie - für Reifenmontage

Druckluft-Kraftschrauber PTS-Serie

Druckluft-Kraftschrauber PTS-Serie - Remote

https://www.dwt-gmbh.deDruckluft-Kraftschrauber PTS-Serie - in Winkelausführung

Druckluft-Kraftschrauber PTS-Serie - für Reifenmontage

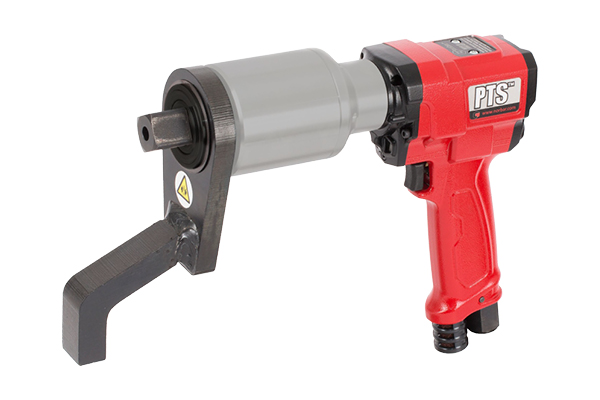

Druckluft-Kraftschrauber PTS-Serie

Druckluft-Kraftschrauber mit präziser Drehmomentabschaltung für kontrollierte Verschraubungen von 100 bis 7.000 Nm.

Drehmomentbereich von 100 bis 7.000 Nm
Wiederholgenauigkeit von ±3 %
Pistolenschrauber, Winkelschrauber und Remote-Ausführungen verfügbar
Dual-Speed Modelle mit automatischer Gangumschaltung
Vibrationsarm und für den Dauerbetrieb geeignet
Umfangreiche Reaktionsarme und Sonderabstützungen erhältlich

Anfrage senden

Die Norbar PTS-Serie wurde für kontrollierte Hochmomentverschraubungen in Industrie, Energieerzeugung und Anlagenbau entwickelt. Durch die Kombination aus leistungsstarkem Druckluftantrieb, präziser Drehmomentabschaltung und robuster Getriebetechnik eignet sich die Serie ideal für anspruchsvolle Schraubanwendungen im Bereich von 100 bis 7.000 Nm. Neben klassischen Pistolenschraubern umfasst die Baureihe auch Winkelausführungen für schwer zugängliche Schraubstellen sowie

Remote-Versionen für automatisierte Anwendungen. Dadurch lässt sich die PTS-Serie flexibel an unterschiedlichste Montage- und Wartungsaufgaben anpassen. Für besonders schnelle Schraubzyklen stehen Dual-Speed Modelle mit automatischer Gangumschaltung zur Verfügung. Die hohe Wiederholgenauigkeit von ±3 %, geringe Vibrationen sowie die ergonomische Bauweise machen die Werkzeuge zur idealen Lösung für professionelle Hochmomentverschraubungen im industriellen Dauereinsatz.

Drehmomentbereich von 100 bis 7.000 Nm
Wiederholgenauigkeit ±3 % im Bereich von 20–100 %
Pneumatischer Hochleistungsantrieb
Austauschbare Vierkantantriebe
Dual-Speed Varianten mit automatischer Umschaltung
Winkelgetriebe für beengte Arbeitsbereiche verfügbar
Remote-Ausführung für Automatisierungsanwendungen
Schalldruckpegel von maximal 77 dB(A)
Vibrationsarmer Betrieb
Umfangreiches Zubehör- und Reaktionsarmprogramm

Kraftwerksbau
Stahl- und Brückenbau
Petrochemische Industrie
Windkraftanlagen
Schienenfahrzeugbau
Schwerer Maschinen- und Anlagenbau
Industrielle Instandhaltung
Automatisierte Schraubsysteme

Flyer Norbar Druckluft-Kraftschrauber PTS Serie

DOWNLOAD PDF

Produktübersicht

PTS Modelle

DWT-Bestell-Nr.	Hersteller-Nr.	Baureihe	Vierkant	Drehmomentbereich (Nm)	Drehzahlstufen		Gewicht
					Stufen	U/min.	Schrauber (kg)	Reaktionsarm (kg)
1091868	180241.B06	PTS-500	3/4“	100 - 500	1	35.5	4.2	0.9
1091871	180242.B06	PTS-800	3/4“	160 - 800	1	25.7	4.2	0.9
1091874	180243.B06	PTS-1000	3/4“	200 - 1.000	1	20.4	6.2	1.4
1091908	180781	PTS-1000-DS	3/4“	200 - 1.000	2	100	6.28	1.4
1091877	180244.B08	PTS-1350	1“	270 - 1.350	1	14.7	6.2	1.4
1091909	180782	PTS-1350-DS	1“	270 - 1.350	2	75	6.28	1.4
1091961	181454	PTS-2000	1“	400 - 2.000	1	9.2	5.38	1.1
1091880	180246.B08	PTS-2700	1“	540 - 2.700	1	7.3	6.2	1.4
1091910	180784	PTS-2700-DS	1“	540 - 2.700	2	30	7.45	1.4
1091886	180250.B08	PTS-4000	1“	800 - 4.000	1	5.3	8.59	2.5
1091911	180785	PTS-4000-DS	1“	800 -4.000	2	22	8.89	2.5
1091883	180249.B12	PTS-7000	1 1/2“	1.400 - 7.000	1	2.6	12.5	3.9
1091912	180788	PTS-7000-DS	1 1/2“	1.400 - 7.000	2	13	12.8	3.9
Hinweis: Abmessungen und weitere Details finden Sie im Produktflyer im Downloadbereich
DS = Dual Speed

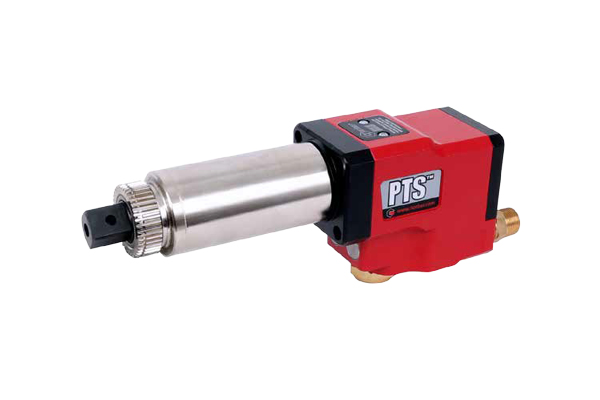

PTS Remote

DWT-Bestell-Nr.	Hersteller-Nr.	Baureihe	Vierkant	Drehmomentbereich (Nm)	Drehzahlstufen		Gewicht* (kg)
					Stufen	U/min.
1091890	180271.B06	PTS-Remote-500	3/4“	100 - 500	1	27,8	4.1
1091891	180272.B06	PTS-Remote-800	3/4“	160 - 800	1	20,1	4.1
1091892	180273.B06	PTS-Remote-1000	3/4“	200 - 1.000	1	16	6.1
1091913	180789	PTS-Remote-1000-DS	3/4“	200 - 1.000	2	78	6.2
1091893	180274.B08	PTS-Remote-1350	1“	270 - 1.350	1	11,5	6.1
1091914	180790	PTS-Remote-1350-DS	1“	270 - 1.350	2	56	6.2
1091894	181455	PTS-Remote-2000	1“	400 - 2.000	1	7,2	5.25
1091915	180276.B08	PTS-Remote-2700	1“	540 - 2.700	1	5,7	6.1
1091915	180792	PTS-Remote-2700-DS	1“	540 - 2.700	2	22	7
1091899	180295.B08	PTS-Remote-4000	1“	800 - 4.000	1	4,1	8.9
1091916	180793	PTS-Remote-4000-DS	1“	800 - 4.000	2	20	9.3
1091896	180279.B12	PTS-Remote-7000	1 1/2“	1.400 - 7.000	1	2	12.4
1091917	180796	PTS-Remote-7000-DS	1 1/2“	1.400 - 7.000	2	10	12.8
Hinweis: Abmessungen und weitere Details finden Sie im Produktflyer im Downloadbereich

PTS Winkelausführung

DWT-Bestell-Nr.	Hersteller-Nr.	Baureihe	Vierkant	Drehmomentbereich (Nm)	Drehzahlstufen		Gewicht* (kg)
					Stufen	U/min.
1091870	180241.B06.RA	PTS-500	3/4“	100 - 500	1	35.5	7.21
1091873	180242.B06.RA	PTS-800	3/4“	160 - 800	1	25.7	7.21
1091876	180243.B06.RA	PTS-1000	3/4“	200 - 1.000	1	20.4	9.8
1092144	180781.RA	PTS-1000-DS	3/4“	200 - 1.000	2	100	9.8
1091879	180244.B08.RA	PTS-1350	1“	270 - 1.350	1	14.7	9.8
1092145	180782.RA	PTS-1350-DS	1“	270 - 1.350	2	75	9.8
1092149	181454.BO8.RA	PTS-2000	1“	400 - 2.000	1	9.2	10.2 -
1091882	180246.B08.RA	PTS-2700	1“	540 - 2.700	1	7.3
1092146	180784.RA	PTS-2700-DS	1“	540 - 2.700	2	30
1091888	180250.B08.RA	PTS-4000	1“	800 - 4.000	1	5.3	13.61 -
1092147	180785.RA	PTS-4000-DS	1“	800 -4.000	2	22
1091885	180249.B12.RA	PTS-7000	1 1/2“	1.400 - 7.000	1	2.6
1092148	180788.RA	PTS-7000-DS	1 1/2“	1.400 - 7.000	2	13
* Mit Reaktionsarm und Winkelgetriebe

PTS-Winkelgetriebe zum Nachrüsten*
DWT-Bestell-Nr.	Hersteller-Nr.	Gewicht (kg)
	180280	2.2

* Hinweis: Vor der Bestellung bitte eine Anfrage mit Hinweis auf das zu nutzende PTS-Schrauber-Modell geben. Das Winkelgetriebe kann als Einzelprodukt erworben und von entsprechend qualifizierten DWT-Technikern an vorhandene Norbar-Werkzeuge nachgerüstet werden.

Hinweis: Abmessungen und weitere Details finden Sie im Produktflyer im Downloadbereich.

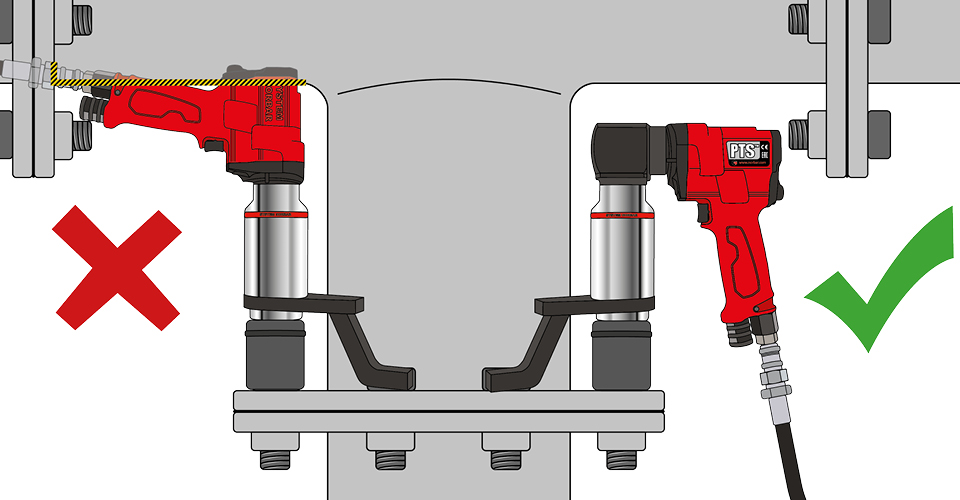

Winkelgetriebe für beengte Platzverhältnisse

Mit dem optionalen 90°-Winkelgetriebe lassen sich Verschraubungen auch bei eingeschränktem Arbeitsraum sicher und ergonomisch durchführen. Ideal für schwer zugängliche Schraubstellen in Industrieanlagen, Flanschverbindungen und Maschinenbau.

pts winkelgetriebe arbeitsraum

pts serie zubehoer

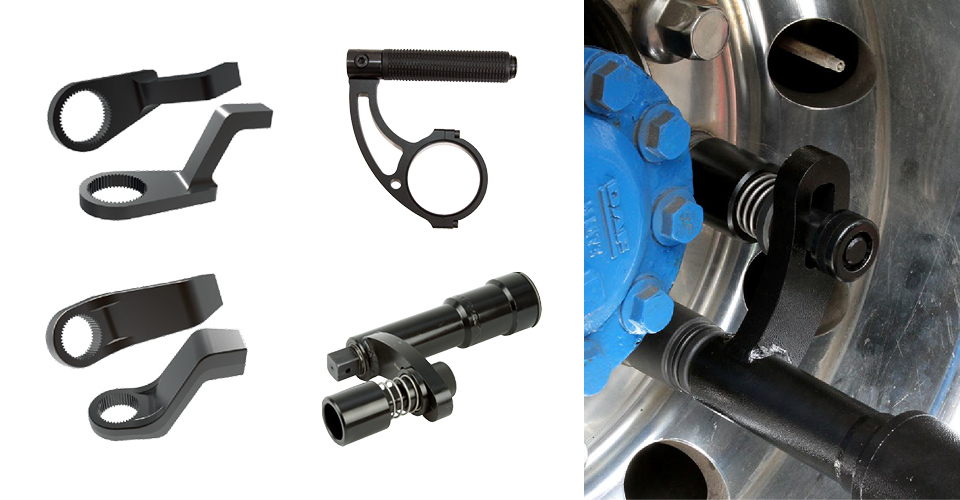

Umfangreiches Zubehör

Verschiedene Reaktionsarme, Reaktionsplatten, Zusatzgriffe und Sonderabstützungen ermöglichen die optimale Anpassung an unterschiedlichste Schraubfälle und Einbausituationen.

Vom kompakten PTS-500 bis zum leistungsstarken PTS-7000 steht für nahezu jede industrielle Verschraubungsanwendung das passende Werkzeug zur Verfügung.
