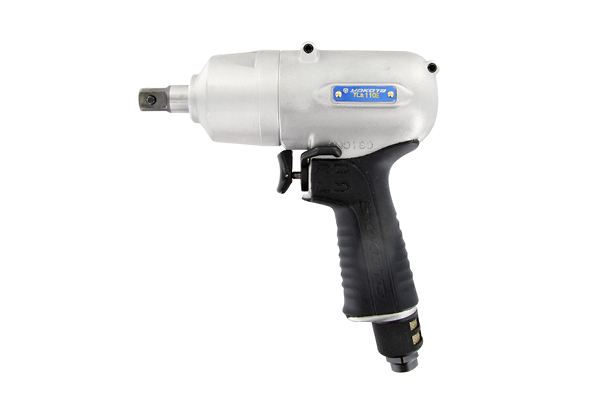

YOKOTA Druckluft Impulsschrauber YLA110e

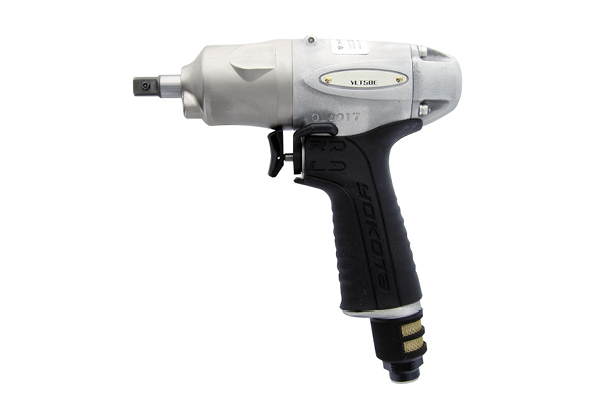

YOKOTA Druckluft Impulsschrauber YLTX50e

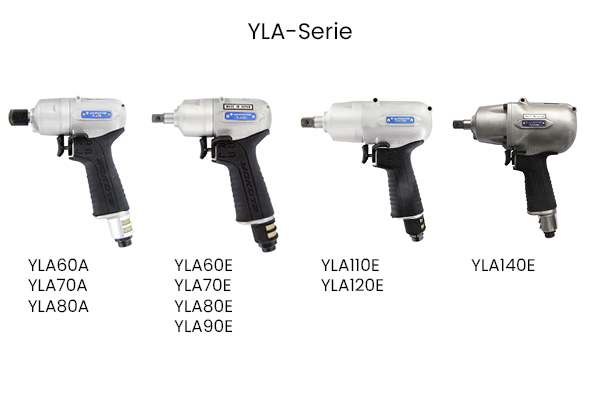

YOKOTA Druckluft Impulsschrauber YLA Serie

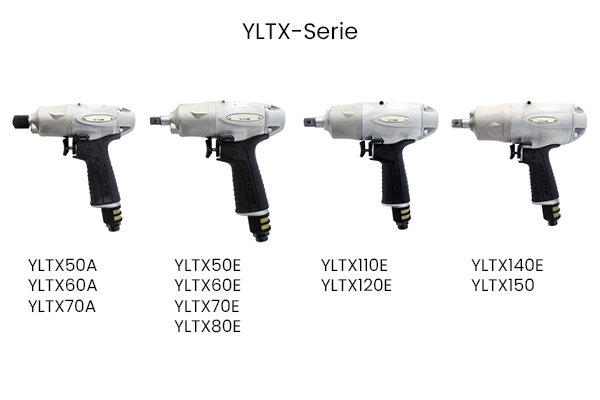

YOKOTA Druckluft Impulsschrauber YLTX Serie

YOKOTA Druckluft Impulsschrauber YLA110e

https://www.dwt-gmbh.deYOKOTA Druckluft Impulsschrauber YLTX50e

YOKOTA Druckluft Impulsschrauber YLA Serie

YOKOTA Druckluft Impulsschrauber YLTX Serie

YOKOTA YLTX / YLA Serie – Druckluft-Impulsschrauber

Ergonomische Druckluft-Impulsschrauber mit und ohne Abschaltung für extrem präzises und schnelles Verschrauben

Drehmomentbereich von 4,5 bis 210 Nm
Geschwindigkeit von 4.000 bis 7.200 U/min
Mit Abschaltung (YLTX) oder ohne Abschaltung (YLA)
Doppelkammerluftmotor: kompakt & leistungsstark
Ölfrei einsetzbar mit ungeölter Luft
Ergonomisches Design von Form, Griff und Abzug
Made in Japan

Anfrage senden

Die Yokota Druckluft-Impulsschrauber der Serien YLTX (mit Abschaltung) und YLA (ohne Abschaltung) stehen für maximale Genauigkeit bei gleichzeitig extrem schneller Verschraubung. Der kompakte Doppelkammerluftmotor sorgt für eine hohe Leistungsfähigkeit auf kleinstem Raum und ermöglicht damit den Einsatz auch bei beengten Platzverhältnissen. Form, Griff und Abzug beider Serien sind konsequent auf ergonomische Handhabung ausgelegt, sodass sich die Impulsschrauber auch im Dauereinsatz komfortabel bedienen lassen. Durch den ölfreien Betrieb mit ungeölter Luft sowie den reduzierten CO²-Ausstoß

leisten die Geräte zusätzlich einen Beitrag zu saubereren und umweltschonenderen Produktionsprozessen. Mit einem Drehmomentbereich von 4,5 bis 210 Nm und Antriebsgrößen von 1/4" Sechskant bis 3/4" Vierkant decken YLTX und YLA nahezu jede Anwendung in Montage und Produktion ab. Die YLTX-Serie ist zusätzlich als J-Version mit Signalschlauch erhältlich, der die Abschaltung erkennt und sich beispielsweise für die Anbindung an PLC-Zählsysteme oder zur Linienkontrolle nutzen lässt. Für schwer zugängliche Verschraubungen fertigt Yokota zudem individuelle Sonderanfertigungen nach Kundenwunsch.

Drehmomentbereich von 4,5 Nm bis 210 Nm je nach Modell
Geschwindigkeit von 4.000 bis 7.200 U/min je nach Modell
Zwei Baureihen: YLTX mit Abschaltung, YLA ohne Abschaltung
Antriebsgrößen 1/4" Sechskant sowie 3/8", 1/2" und 3/4" Vierkant
Maximale Genauigkeit: extrem genau und schnell
Maximale Ergonomie durch optimierte Form, Griff und Abzug
Doppelkammerluftmotor: kompakt bei hoher Leistungsfähigkeit
Ölfrei: Einsatz mit ungeölter Luft möglich
Reduzierter CO²-Ausstoß durch effizienten Umweltschutz-Antrieb
YLTX-Modelle optional als J-Version mit Signalschlauch zur Abschaltungserkennung (z.B. für PLC-Anbindung, Zählsysteme, Linienkontrolle)
Gummischutzkappen im Lieferumfang bzw. als Zubehör enthalten
Sonderanfertigungen für schwer zugängliche Verschraubungen möglich

Automobilindustrie
Industrielle Montage
Serienproduktion mit hohen Taktzahlen
Maschinen- & Anlagenbau
Elektronikfertigung
Schwer zugängliche Verschraubungen
Extrem präzises und schnelles Verschrauben
Ergonomische Handhabung im Dauereinsatz
Kompakter, leistungsstarker Doppelkammerluftmotor
Ölfreier Betrieb mit ungeölter Luft möglich
Reduzierter CO²-Ausstoß
Signalschlauch zur Abschaltungserkennung (YLTX-J)
Anbindung an PLC-Zählsysteme und Linienkontrolle
Individuelle Sonderanfertigungen möglich
Gummischutzkappen inklusive bzw. als Zubehör
Made in Japan Qualität

Flyer YOKOTA Druckluft Impulsschrauber YLA / YLTX Serie

DOWNLOAD PDF

Produktübersicht

Modellübersicht YLA

Typ	Antrieb	Schraub-Ø (mm)	Drehzahl (min-1)	Drehmoment Nm* (0,5-0,6 MPa)	Luftverbr. belastet (l/s)	Luftverbr. unbelastet (l/s)	Gewicht (kg)	Anschlussgewinde	Schlauch-Ø (mm)	Abmessungen A (mm)	Abmessungen B (mm)	Vibration (m/s2)	Geräuschpegel dB(A)
YLA60A	1/4" 6K	6	4.000	9-20	5	5,5	0,78	PT 1/4"	6,5	130	22	1,4	71
YLA70A	1/4" 6K	6-8	7.000	20-28	5,5	6,1	0,8	PT 1/4"	6,5	132	22	1,4	74
YLA80A	1/4" 6K	8	7.000	24-35	5,8	9	0,9	PT 1/4"	6,5	139	22	1,2	75
YLA60E	3/8" 4K	6	4.000	13-22	5	5,5	0,78	PT 1/4"	6,5	130	22	1,4	71
YLA70E	3/8" 4K	6-8	7.000	20-35	5,5	6,1	0,8	PT 1/4"	6,5	132	22	1,4	74
YLA80E	3/8" 4K	8	7.000	33-50	5,8	9	0,9	PT 1/4"	6,5	139	22	1,2	75
YLA90E	3/8" 4K	8-10	6.500	47-70	6,7	11,8	1,0	PT 1/4"	9,5	148	24	1,2	78
YLA110E	1/2" 4K	10-12	6.000	65-105	9,6	13,1	1,4	PT 1/4"	9,5	164	26	1,8	81
YLA120E	1/2" 4K	12	6.600	80-130	10	15,6	1,8	PT 1/4"	9,5	172	28	2,2	82
YLA140E	1/2" 4K	14	6.000	100-160	13	18,9	2,2	PT 1/4"	9,5	190	30	2,4	84

* Die angegebenen Drehmomente sind nur Richtwerte.

Modellübersicht YLTX

Typ	Antrieb	Schraub-Ø (mm)	Drehzahl (min-1)	Drehmoment Nm* (0,5-0,6 MPa)	Luftverbr. belastet (l/s)	Luftverbr. unbelastet (l/s)	Gewicht (kg)	Anschlussgewinde	Schlauch-Ø (mm)	Abmessungen A (mm)	Abmessungen B (mm)	Vibration (m/s2)	Geräuschpegel dB(A)
YLTX50A	1/4" 6K	5	4300	4,5-8	4.2	4.6	0.95	PT 1/4"	6.5	164	22.5	1.1	70
YLTX60A	1/4" 6K	6	5300	41426	5.5	5.6	0.95	PT 1/4"	6.5	164	22.5	1.4	72
YLTX70A	1/4" 6K	46240	6800	13-28	6	8.8	1.01	PT 1/4"	6.5	177	23	1.8	74
YLTX50E	3/8" 4K	5	4300	4,5-8	4.2	4.6	0.95	PT 1/4"	6.5	164	22.5	1.1	72
YLTX60E	3/8" 4K	6	5300	7-15,5	5.5	5.6	0.95	PT 1/4"	6.5	164	22.5	1.4	72
YLTX70E	3/8" 4K	46240	6800	15-32	6	8.8	1.01	PT 1/4"	6.5	177	23	1.8	74
YLTX80E	3/8" 4K	8	6800	30-55	7.3	9.2	1.12	PT 1/4"	9.5	187	24.5	1.9	78
YLTX110E	1/2" 4K	46366	5800	50-85	8.3	13.5	1.51	PT 1/4"	9.5	194	28.5	1.8	81
YLTX120E	1/2" 4K	12	5400	70-115	8.6	14.6	1.79	PT 1/4"	9.5	201	31	2.2	83
YLTX140E	1/2" 4K	14	5200	110-150	11.8	16.6	2.08	PT 1/4"	9.5	214	32.5	5.2	85
YLTX150	3/4" 4K	16	4400	140-210	11.8	17	2.95	PT 1/4"	9.5	237	38.5	5.3	84

* Die angegebenen Drehmomente sind nur Richtwerte.
