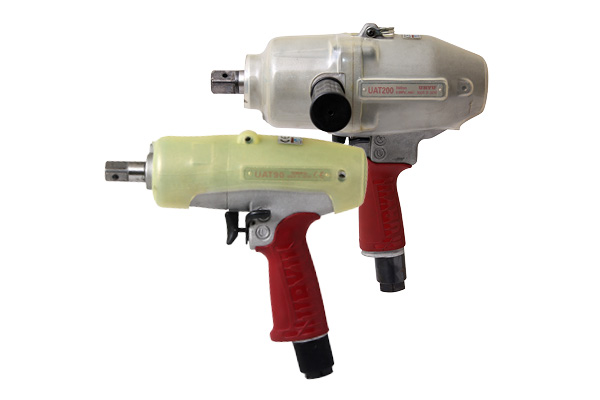

Druckluft Impulsschrauber mit Abschaltung

UYRU UAT Serie – Druckluft-Impulsschrauber

Druckluft-Impulsschrauber mit Abschaltfunktion für reproduzierbare Anzugsergebnisse in Montage und Produktion

Drehmomentbereich von 2,5 bis 400 Nm
Geschwindigkeit von 2.200 bis 6.700 U/min
Automatische Abschaltfunktion für reproduzierbare Ergebnisse
9-Lamellen Hochleistungs-Doppelkammerluftmotor
Entlastungsventil "auto relief" für geringe Drehmomentstreuung
Gehäuseschutz gegen Beschädigungen
Ergonomischer Handgriff mit "Feather touch"-Betätigung

Die URYU UAT-Serie umfasst pneumatische Impulsschrauber mit automatischer Abschaltfunktion für den präzisen Einsatz in Montage und Produktion. Die Abschaltung stoppt den Schraubvorgang zuverlässig beim Erreichen des voreingestellten Drehmoments, wodurch ein reproduzierbares Anzugsergebnis sichergestellt und ein Überdrehen der Verschraubung wirksam vermieden wird. Herzstück der UAT-Serie ist der 9-Lamellen Hochleistungs-Doppelkammerluftmotor, der auch bei niedrigem Luftdruck eine hohe Drehmomentgenauigkeit gewährleistet. Ein entscheidender Vorteil ist dabei das innovative Entlastungsventil "auto relief": Anders als bei konventionellen Impulszellen mit fixem Bypass regelt es den

Druckausgleich zwischen den Kammern in Abhängigkeit vom tatsächlichen Schraubverlauf. Das Ergebnis ist eine deutlich geringere Drehmomentstreuung sowie ein geringerer Energieverlust durch reduzierte Rückschlagkraft. Mit ihrem robusten Gehäuseschutz, der "Feather touch"-Betätigung für besonders leichte Bedienung sowie dem ergonomischen Handgriff eignet sich die UAT-Serie ideal für den täglichen Einsatz in Industrie und Montage. Das 360° drehbare Abluftventil sorgt zusätzlich für komfortables Arbeiten in jeder Position. Mit Antriebsgrößen von 1/4" bis 3/4" und einem Drehmomentbereich von 2,5 bis 400 Nm deckt die Serie ein breites Anwendungsspektrum ab.

Drehmomentbereich von 2,5 Nm bis 400 Nm je nach Modell
Geschwindigkeit von 2.200 bis 6.700 U/min je nach Modell
Automatische Abschaltfunktion stoppt den Schraubvorgang beim Erreichen des voreingestellten Drehmoments
9-Lamellen Hochleistungs-Doppelkammerluftmotor für Drehmomentgenauigkeit auch bei niedrigem Luftdruck
Innovatives Entlastungsventil "auto relief" regelt den Druckausgleich in Abhängigkeit vom Schraubverlauf
Geringe Drehmomentstreuung und erweiterte Drehmomentbandbreite
Dichtwalze für bessere Kraftübertragung
Innovative Abdichtung der Impulseinheit für geringen Energieverlust
Gehäuseschutz gegen Beschädigungen
"Feather touch"-Betätigung für besonders leichte Bedienung
Ergonomischer Handgriff für ermüdungsarmes Arbeiten
360° drehbares Abluftventil
Antriebsgrößen von 1/4" bis 3/4"
Modelle mit Code "L" speziell für Betriebsdruck von 4-5 bar ausgelegt

Automobilindustrie
Industrielle Montage
Serienproduktion mit hohen Genauigkeitsanforderungen
Maschinen- & Anlagenbau
Elektronikfertigung
Reproduzierbare Anzugsergebnisse
Vermeidung von Überdrehen der Verschraubung
Hohe Drehmomentgenauigkeit auch bei niedrigem Luftdruck
Geringe Drehmomentstreuung
Reduzierter Energieverlust durch "auto relief" Ventil
Robuster Gehäuseschutz gegen Beschädigungen
Leichte Bedienung durch "Feather touch"-Betätigung
Ergonomischer, ermüdungsarmer Handgriff
360° drehbares Abluftventil
Große Auswahl an Antriebsgrößen und Modellen
Speziallösungen für niedrigen Betriebsdruck (Code "L")

Flyer Druckluft Impulsschrauber UYRU UAT Serie

DOWNLOAD PDF

Produktübersicht

Technische Daten

Modell	Schraub-Ø (mm)	Drehmoment bei 6 bar (N.m)	Drehmoment bei 4 bar (N.m)	Spindel (Zoll)	Drehzahl bei 6 bar (min-1)	Drehzahl bei 4 bar (min-1)	Gewicht (kg)	Länge (mm)	Achsabstand (mm)	Geräusch (dB(A))	Luftbedarf (m3/min)
UAT-30D	M4-5	2,5-5,5	-	1/4*	4200	-	0,88	165	23,5	75	0,30
UAT-40D	M5	4,5-8	-	1/4*	3800	-	0,92	165	24,5	75	0,25
UAT-40	M5	4,5-8	-	3/8	3600	-	0,92	162	24,5	75	0,25
UAT-50DL	M6	-	7-15,5	1/4*	-	4000	0,92	165	24,5	75	0,25
UAT-50L	M6	-	7-15,5	3/8	-	4000	0,92	165	24,5	75	0,25
UAT-50D	M6	7-15,5	-	1/4*	4600	-	0,92	165	24,5	78	0,30
UAT-50	M6	7-15,5	-	3/8	4600	-	0,92	162	24,5	78	0,30
UAT-60DL	M8	-	13-28	1/4*	-	6000	0,95	177	24,5	77	0,25
UAT-60L	M8	-	13-28	3/8	-	6000	0,95	174	24,5	77	0,25
UAT-60D	M8	15-32	-	1/4*	6700	-	0,95	177	24,5	80	0,35
UAT-60	M8	15-32	-	3/8	6700	-	0,95	174	24,5	80	0,35
UAT-70L	M8-10	-	25-48	3/8	-	5300	1,05	180	25,5	78	0,30
UAT-70	M8-10	-	30-55	3/8	-	6000	1,05	180	25,5	80	0,40
UAT-80L	M10	-	35-55	3/8	-	5000	1,25	186	28,0	78	0,40
UAT-80	M10	45-63	-	3/8	5600	-	1,25	186	28,0	80	0,48
UAT-90L	M10-12	-	45-75	1/2	-	5100	1,45	192	29,0	79	0,45
UAT-90	M10-12	50-85	-	1/2	5700	-	1,45	192	29,0	82	0,53
UAT-100L	M12	-	60-110	1/2	-	4800	1,70	199	31,5	79	0,48
UAT-100	M12	70-130	-	1/2	5200	-	1,70	199	31,5	82	0,55
UAT-130L	M12-14	-	80-125	1/2	-	4000	2,30	217	33,5	79	0,50
UAT-130	M12-14	110-150	-	1/2	4300	-	2,30	217	33,5	82	0,70
UAT-150L	M14-16	-	110-170	3/4	-	3700	2,90	240	38,0	79	0,50
UAT-150	M14-16	140-210	-	3/4	3900	-	2,90	240	38,0	82	0,70
UAT-180L	M16	-	130-210	3/4	-	3000	3,70	264	52,0	80	0,50
UAT-180	M16-18	160-250	-	3/4	3300	-	3,70	264	52,0	84	0,70
UAT-200L	M16-18	-	170-280	3/4	-	2200	5,80	279	47,5	80	0,70
UAT-200	M18-20	200-400	-	3/4	2400	-	5,80	279	47,5	85	1,00

* 1/4" Sechskant-Schnellwechselfutter. Anschlussgewinde R 1/4", ab UAT-180 R 3/8". Empfohlener Schlauch-Ø (ID) bis UAT-50 Serie 6 mm, ab UAT-60 Serie 9 mm, ab UAT-100 13 mm. Schrauber mit Code 'L' speziell ausgelegt für einen Betriebsdruck von 4-5 bar.
