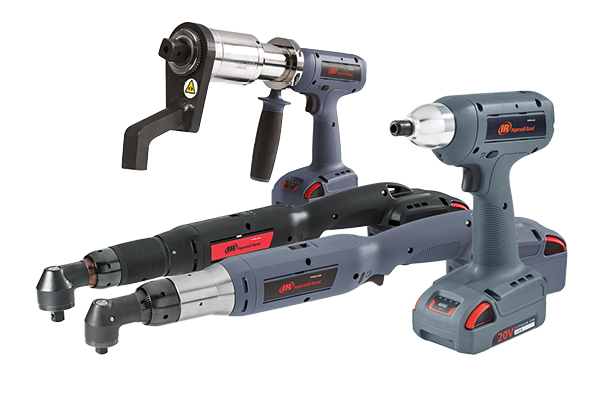

Ingersoll Rand QX Serie - EC Akkuschrauber

EC Schraubsysteme für maximale Kontrolle & Prozesssicherheit

  • Drehmomentbereiche von 0,8 bis 140Nm, sowie als QXM Ausführung bis 4000Nm
  • Sensorgesteuerte Regelung für präzise & rückverfolgbare Verschraubungen
  • Kontinuierliche Messung von Drehmoment, Winkel & Drehzahl
  • Akkubetrieb mit 20 V / 40 V Li-Ion Technologie
  • Bis zu 32 programmierbare Parametersätze je Werkzeug
  • Programmierung als standalone System via INSIGHT Connect App
  • Optional mit ETS-Modus zur Rückschlagreduzierung
  • Wifi, Zigbee und Bluetooth Konnektivitöt
  • MES & Feldbus-Integration via QCX Controller
  • Visuelles Bedienerfeedback über LEDs & Display
  • Umfangreiches Zubehörprogramm für Sonderanwendungen & Schraubapplikation
Logo Ingersoll Rand

Anfrage senden

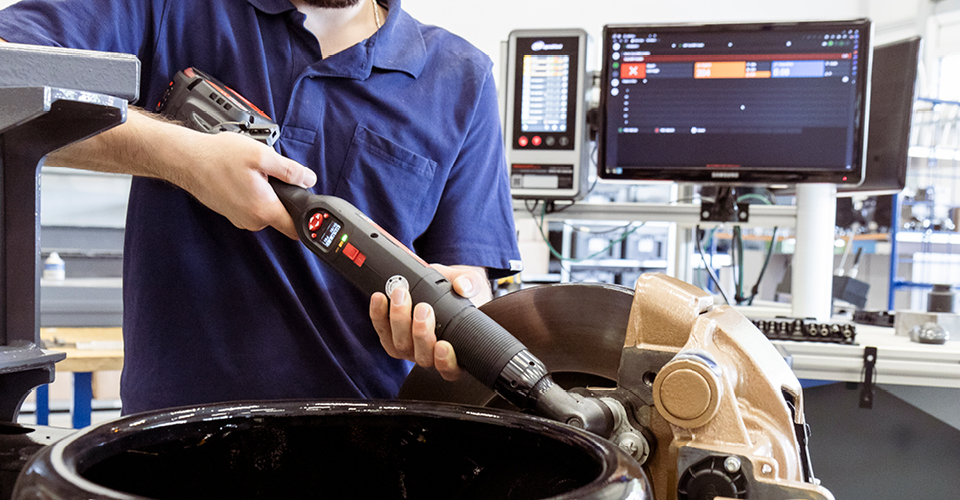

Die QX-Serie umfasst leistungsstarke sensorgesteuerte EC Akkuschrauber. Diese sind auf höchste Präzision, Rückverfolgbarkeit

und Bedienkomfort ausgelegt
Sie ermöglichen flexible, ergonomische und prozesssichere Montagen in Industrieumgebungen.

  • Direkte Messgröße via Transducer
  • 32 Konfigurationen pro Gerät
  • Programmierbare Strategien (Drehmoment/Winkel)

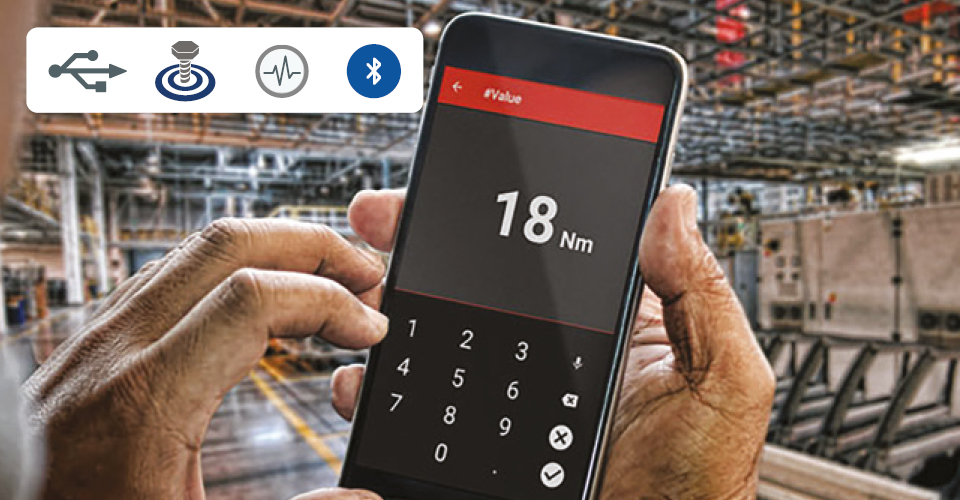

  • INSIGHT Connect App
  • ETS Rückschlagsreduktion
  • Wifi, Zigbee, Bluetooth und USB konnektivität
  • Drehmomentbereiche von 0,8 bis 140Nm, sowie als QXM Ausführung bis 4000Nm

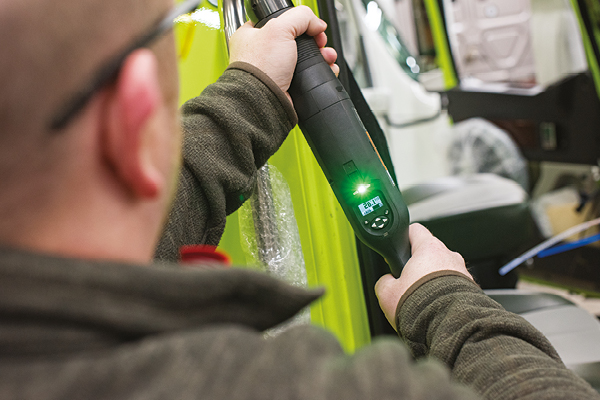

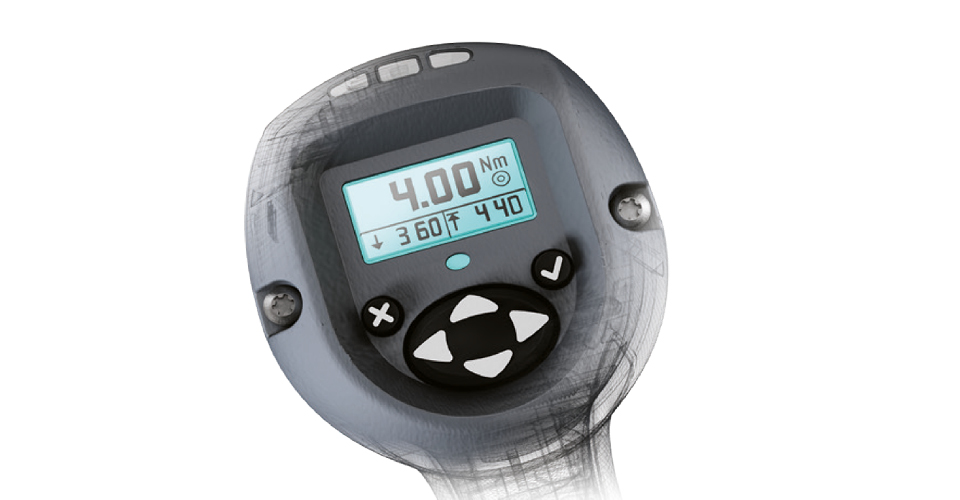

  • Multifunktionsanzeige mit OK/NOK bzw. IO/NIO

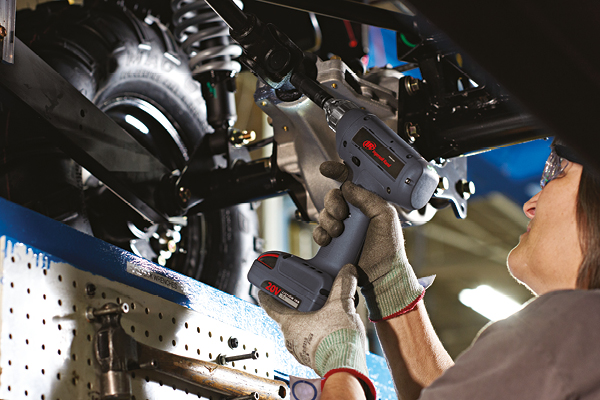

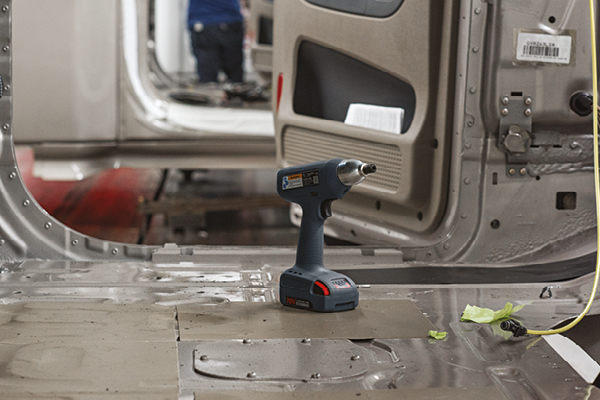

  • Die QX-Serie eignet sich ideal für den Einsatz in der Automobilindustrie, im Maschinenbau und in komplexen Produktionsumgebungen.
  • Sie reduziert Werkzeugvielfalt durch Mehrfach-Konfigurationen, spart Installations- und Schulungskosten und verbessert die Prozessqualität durch Echtzeitüberwachung, visuelles Feedback und präzise Datenprotokollierung.
  • ETS-Modelle bieten zudem höchsten Bedienkomfort bei rückschlagintensiven Anwendungen.

Flyer QX Serie

DOWNLOAD PDF

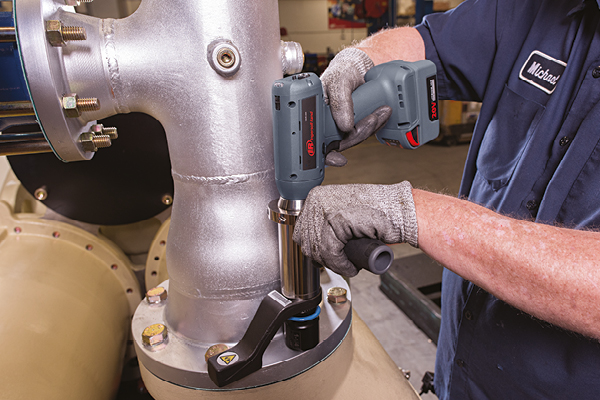

Flyer QXM Akku-Kraftschrauber
Drehmomentbereiche von 16 - 4.000 Nm

DOWNLOAD PDF

Produktübersicht

  • Serienübersicht-Merkmale
    Konnektivität USB Bluetooth Bluetooth und Funk
    Serie QXFN QXFD QXBN QXBD QXXN QXXD QXWD
    Anzeige und Tastenfeld X ✓ X ✓ X ✓ ✓
    Bluetooth X X ✓ ✓ ✓ ✓ ✓
    Drahtlose Zigbee-Verbindung - INSIGHTqcx X X X X ✓ ✓ ✓
    Drahtlose Wifi-Verbindung - INSIGHTqcx  X X X X X X ✓
    Programmierbar mit INSIGHT
    Connect via Bluetooth    		 X X ✓ ✓ ✓ ✓ ✓
    Programmierbar mit INSIGHT
    Connect und INSIGHTqcx via USB    		 X ✓ ✓ ✓ ✓ ✓ ✓
    Ergonomisches
    Befestigungssystem (ETS) optional    		 4 ✓ ✓ ✓ ✓ ✓ ✓
    Anzahl der PSETs 32* 32* 32 32 32* 32 32
    *Hinweis: Bei den Modellen QXFN, QXBN, QXXN können Benutzer mit der INSIGHT Connect-App Psets programmieren und auswählen.

  • QXFD / QXFN Übersicht
    Modell Drehmoment
    (Nm)    		 Drehzahl
    (max U/min)    		 Gewicht
    (kg)    		 A
    (mm)    		 B
    (mm)    		 Spannung
    (Volt)    		 Antrieb Programmierung Konnektivitöt Display
    QXFD2PT004PQ04 0,8–4 1500 0.91 215.4 52 20V 1/4“ Q Hex via USB - ✓
    QXFD2PT004PS04 0,8–4 1500 0.91 208.3 52 20V 1/4“ Vierkant via USB - ✓
    QXFD2PT004PS06 0,8–4 1500 0.91 212 52 20V 3/8“ Vierkant via USB - ✓
    QXFN2PT008PQ04 1,6–8 1150 0.91 215.4 52 20V 1/4“ Q Hex via USB - ✓
    QXFD2PT008PS04 1,6–8 1150 0.91 208.3 52 20V 1/4“ Vierkant via USB - ✓
    QXFD2PT008PS06 1,6–8 1150 0.91 212 52 20V 3/8“ Vierkant via USB - ✓
    QXFD2PT012PQ04 2,4–12 750 0.91 215.4 52 20V 1/4“ Q-Hex via USB - ✓
    QXFD2PT012PS04 2,4–12 750 0.91 208.3 52 20V 1/4“ Vierkant via USB - ✓
    QXFD2PT012PS06 2,4–12 750 0.91 212 52 20V 3/8“ Vierkant via USB - ✓
    QXFD2PT018PQ04 3,6–18 500 0.91 215.4 52 20V 1/4“ Q-Hex via USB - ✓
    QXFD2PT018PS06 3,6–18 500 0.91 212 52 20V 3/8“ Vierkant via USB - ✓

    QXFD2AT005PQ04 1,0–5 1213 1.14 550 57 20V 1/4“ Q-Hex via USB - ✓
    QXFD2AT010PS06 2,0–10 936 1.18 523 57 20V 3/8“ Vierkant via USB - ✓
    QXFD2AT015PS06 3,0–15 600 1.18 523 57 20V 3/8“ Vierkant via USB - ✓
    QXFD2AT018PQ04 3,6–18 500 1.27 541 57 20V 1/4“ Q-Hex via USB - ✓
    QXFD2AT018PS06 3,6–18 500 1.27 541 57 20V 3/8“ Vierkant via USB - ✓
    QXFD2AT027PS06 5,4–27 330 1.68 559 57 20V 3/8“ Vierkant via USB - ✓

    QXFD5AT020PS06 4,0–20 1045 2.04 577.7 57 40V 3/8“ Vierkant via USB - ✓
    QXFD5AT030PS06 6,0–30 775 2.18 581.8 57 40V 3/8“ Vierkant via USB - ✓
    QXFD5AT030PS08 6,0–30 775 2.18 581.8 57 40V 1/2“ Vierkant via USB - ✓
    QXFD5AT035PS06 7,0–35 640 2.18 581.8 57 40V 3/8“ Vierkant via USB - ✓
    QXFD5AT035PS08 7,0–35 640 2.18 581.8 57 40V 1/2“ Vierkant via USB - ✓
    QXFD5AT040PS08 8,0–40 545 2.27 586.1 57 40V 1/2“ Vierkant via USB - ✓
    QXFD5AT080PS08 12,0–80 375 2.27 586.1 57 40V 1/2“ Vierkant via USB - ✓

    QXFN2PT004PQ04 0,8–4 1500 0.91 215.4 52 20V 1/4“ Q-Hex via USB - X
    QXFN2PT004PS04 0,8–4 1500 0.91 208.3 52 20V 1/4“ Vierkant via USB - X
    QXFN2PT004PS06 0,8–4 1500 0.91 212 52 20V 3/8“ Vierkant via USB - X
    QXFN2PT008PQ04 1,6–8 1150 0.91 215.4 52 20V 1/4“ Q-Hex via USB - X
    QXFN2PT008PS04 1,6–8 1150 0.91 208.3 52 20V 1/4“ Vierkant via USB - X
    QXFN2PT008PS06 1,6–8 1150 0.91 212 52 20V 3/8“ Vierkant via USB - X
    QXFN2PT012PQ04 2,4–12 750 0.91 215.4 52 20V 1/4“ Q-Hex via USB - X
    QXFN2PT012PS04 2,4–12 750 0.91 208.3 52 20V 1/4“ Vierkant via USB - X
    QXFN2PT012PS06 2,4–12 750 0.91 212 52 20V 3/8“ Vierkant via USB - X
    QXFN2PT018PQ04 3,6–18 500 0.91 215.4 52 20V 1/4“ Q-Hex via USB - X
    QXFN2PT018PS06 3,6–18 500 0.91 212 52 20V 3/8“ Vierkant via USB - X

    QXFN2AT005PQ04 1,0–5 1213 1.14 550 57 20V 1/4“ Q-Hex via USB - X
    QXFN2AT010PS06 2,0–10 936 1.18 523 57 20V 3/8“ Vierkant via USB - X
    QXFN2AT015PS06 3,0–15 600 1.18 523 57 20V 3/8“ Vierkant via USB - X
    QXFN2AT018PQ04 3,6–18 500 1.27 541 57 20V 1/4“ Q-Hex via USB - X
    QXFN2AT018PS06 3,6–18 500 1.27 541 57 20V 3/8“ Vierkant via USB - X
    QXFN2AT027PS06 5,4–27 330 1.68 559 57 20V 3/8“ Vierkant via USB - X

    QXFN5AT020PS06 4,0–20 1045 2.04 577.7 57 40V 3/8“ Vierkant via USB - X
    QXFN5AT030PS06 6,0–30 775 2.18 581.8 57 40V 3/8“ Vierkant via USB - X
    QXFN5AT030PS08 6,0–30 775 2.18 581.8 57 40V 1/2“ Vierkant via USB - X
    QXFN5AT035PS06 7,0–35 640 2.18 581.8 57 40V 3/8“ Vierkant via USB - X
    QXFN5AT035PS08 7,0–35 640 2.18 581.8 57 40V 1/2“ Vierkant via USB - X
    QXFN5AT040PS08 8,0–40 545 2.27 586.1 57 40V 1/2“ Vierkant via USB - X
    QXFN5AT080PS08 12,0–80 375 2.27 586.1 57 40V 1/2“ Vierkant via USB - X
  • QXBD / QXBN Übersicht
    Modell Drehmoment
    (Nm)    		 Drehzahl
    (max U/min)    		 Gewicht
    (kg)    		 A
    (mm)    		 B
    (mm)    		 Spannung
    (Volt)    		 Antrieb Programmierung Konnektivitöt Display
    QXBD2PT004PQ04 0,8–4 1500 0.91 215.4 52 20V 1/4“ Q Hex via USB, Bluetooth - ✓
    QXBD2PT004PS04 0,8–4 1500 0.91 208.3 52 20V 1/4“ Vierkant via USB, Bluetooth - ✓
    QXBD2PT004PS06 0,8–4 1500 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth - ✓
    QXBD2PT008PQ04 1,6–8 1150 0.91 215.4 52 20V 1/4“ Q Hex via USB, Bluetooth - ✓
    QXBD2PT008PS04 1,6–8 1150 0.91 208.3 52 20V 1/4“ Vierkant via USB, Bluetooth - ✓
    QXBD2PT008PS06 1,6–8 1150 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth - ✓
    QXBD2PT012PQ04 2,4–12 750 0.91 215.4 52 20V 1/4“ Q Hex via USB, Bluetooth - ✓
    QXBD2PT012PS04 2,4–12 750 0.91 208.3 52 20V 1/4“ Vierkant via USB, Bluetooth - ✓
    QXBD2PT012PS06 2,4–12 750 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth - ✓
    QXBD2PT018PQ04 3,6–18 500 0.91 215.4 52 20V 1/4“ Q Hex via USB, Bluetooth - ✓
    QXBD2PT018PS06 3,6–18 500 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth - ✓

    QXBD2AT005PQ04 1,0–5 1213 1.14 550 57 20V 1/4“ Q Hex via USB, Bluetooth - ✓
    QXBD2AT010PS06 2,0–10 936 1.18 523 57 20V 3/8“ Vierkant via USB, Bluetooth - ✓
    QXBD2AT015PS06 3,0–15 600 1.18 523 57 20V 3/8“ Vierkant via USB, Bluetooth - ✓
    QXBD2AT018PQ04 3,6–18 500 1.27 541 57 20V 1/4“ Q Hex via USB, Bluetooth - ✓
    QXBD2AT018PS06 3,6–18 500 1.27 541 57 20V 3/8“ Vierkant via USB, Bluetooth - ✓
    QXBD2AT027PS06 5,4–27 330 1.68 559 57 20V 3/8“ Vierkant via USB, Bluetooth - ✓

    QXBD5AT020PS06 4,0–20 1045 2.04 577.7 57 40V 3/8“ Vierkant via USB, Bluetooth - ✓
    QXBD5AT030PS06 6,0–30 775 2.18 581.8 57 40V 3/8“ Vierkant via USB, Bluetooth - ✓
    QXBD5AT030PS08 6,0–30 775 2.18 581.8 57 40V 1/2“ Vierkant via USB, Bluetooth - ✓
    QXBD5AT035PS06 7,0–35 640 2.18 581.8 57 40V 3/8“ Vierkant via USB, Bluetooth - ✓
    QXBD5AT035PS08 7,0–35 640 2.18 581.8 57 40V 1/2“ Vierkant via USB, Bluetooth - ✓
    QXBD5AT040PS08 8,0–40 545 2.27 586.1 57 40V 1/2“ Vierkant via USB, Bluetooth - ✓
    QXBD5AT080PS08 12,0–80 375 2.27 586.1 57 40V 1/2“ Vierkant via USB, Bluetooth - ✓

    QXBN2PT004PQ04 0,8–4 1500 0.91 215.4 52 20V 1/4“ Q Hex via USB, Bluetooth - X
    QXBN2PT004PS04 0,8–4 1500 0.91 208.3 52 20V 1/4“ Vierkant via USB, Bluetooth - X
    QXBN2PT004PS06 0,8–4 1500 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth - X
    QXBN2PT008PQ04 1,6–8 1150 0.91 215.4 52 20V 1/4“ Q Hex via USB, Bluetooth - X
    QXBN2PT008PS04 1,6–8 1150 0.91 208.3 52 20V 1/4“ Vierkant via USB, Bluetooth - X
    QXBN2PT008PS06 1,6–8 1150 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth - X
    QXBN2PT012PQ04 2,4–12 750 0.91 215.4 52 20V 1/4“ Q Hex via USB, Bluetooth - X
    QXBN2PT012PS04 2,4–12 750 0.91 208.3 52 20V 1/4“ Vierkant via USB, Bluetooth - X
    QXBN2PT012PS06 2,4–12 750 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth - X
    QXBN2PT018PQ04 3,6–18 500 0.91 215.4 52 20V 1/4“ Q Hex via USB, Bluetooth - X
    QXBN2PT018PS06 3,6–18 500 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth - X

    QXBN2AT005PQ04 1,0–5 1213 1.14 550 57 20V 1/4“ Q Hex via USB, Bluetooth - X
    QXBN2AT010PS06 2,0–10 936 1.18 523 57 20V 3/8“ Vierkant via USB, Bluetooth - X
    QXBN2AT015PS06 3,0–15 600 1.18 523 57 20V 3/8“ Vierkant via USB, Bluetooth - X
    QXBN2AT018PQ04 3,6–18 500 1.27 541 57 20V 1/4“ Q Hex via USB, Bluetooth - X
    QXBN2AT018PS06 3,6–18 500 1.27 541 57 20V 3/8“ Vierkant via USB, Bluetooth - X
    QXBN2AT027PS06 5,4–27 330 1.68 559 57 20V 3/8“ Vierkant via USB, Bluetooth - X

    QXBN5AT020PS06 4,0–20 1045 2.04 577.7 57 40V 3/8“ Vierkant via USB, Bluetooth - X
    QXBN5AT030PS06 6,0–30 775 2.18 581.8 57 40V 3/8“ Vierkant via USB, Bluetooth - X
    QXBN5AT030PS08 6,0–30 775 2.18 581.8 57 40V 1/2“ Vierkant via USB, Bluetooth - X
    QXBN5AT035PS06 7,0–35 640 2.18 581.8 57 40V 3/8“ Vierkant via USB, Bluetooth - X
    QXBN5AT035PS08 7,0–35 640 2.18 581.8 57 40V 1/2“ Vierkant via USB, Bluetooth - X
    QXBN5AT040PS08 8,0–40 545 2.27 586.1 57 40V 1/2“ Vierkant via USB, Bluetooth - X
    QXBN5AT080PS08 12,0–80 375 2.27 586.1 57 40V 1/2“ Vierkant via USB, Bluetooth - X
  • QXXD / QXXN / QXWD Übersicht
    Modell Drehmoment
    (Nm)    		 Drehzahl
    (max U/min)    		 Gewicht
    (kg)    		 A
    (mm)    		 B
    (mm)    		 Spannung
    (Volt)    		 Antrieb Programmierung Konnektivitöt Display
    QXXD2PT004PQ04 0,8–4 1500 0.91 215.4 52 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee ✓
    QXXD2PT004PS04 0,8–4 1500 0.91 208.3 52 20V 1/4“ Vierkant via USB, Bluetooth, QCX Zigbee ✓
    QXXD2PT004PS06 0,8–4 1500 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee ✓
    QXXD2PT008PQ04 1,6–8 1150 0.91 215.4 52 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee ✓
    QXXD2PT008PS04 1,6–8 1150 0.91 208.3 52 20V 1/4“ Vierkant via USB, Bluetooth, QCX Zigbee ✓
    QXXD2PT008PS06 1,6–8 1150 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee ✓
    QXBD2PT012PQ04 2,4–12 750 0.91 215.4 52 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee ✓
    QXXD2PT012PS04 2,4–12 750 0.91 208.3 52 20V 1/4“ Vierkant via USB, Bluetooth, QCX Zigbee ✓
    QXBD2PT012PS06 2,4–12 750 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee ✓
    QXBD2PT018PQ04 3,6–18 500 0.91 215.4 52 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee ✓
    QXBD2PT018PS06 3,6–18 500 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee ✓

    QXXD2AT005PQ04 1,0–5 1213 1.14 550 57 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee ✓
    QXXD2AT010PS06 2,0–10 936 1.18 523 57 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee ✓
    QXXD2AT015PS06 3,0–15 600 1.18 523 57 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee ✓
    QXXD2AT018PQ04 3,6–18 500 1.27 541 57 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee ✓
    QXXD2AT018PS06 3,6–18 500 1.27 541 57 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee ✓
    QXXD2AT027PS06 5,4–27 330 1.68 559 57 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee ✓

    QXXD5AT020PS06 4,0–20 1045 2.04 577.7 57 40V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee ✓
    QXXD5AT030PS06 6,0–30 775 2.18 581.8 57 40V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee ✓
    QXXD5AT030PS08 6,0–30 775 2.18 581.8 57 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee ✓
    QXXD5AT035PS06 7,0–35 640 2.18 581.8 57 40V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee ✓
    QXXD5AT035PS08 7,0–35 640 2.18 581.8 57 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee ✓
    QXXD5AT040PS08 8,0–40 545 2.27 586.1 57 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee ✓
    QXXD5AT080PS08 12,0–80 375 2.27 586.1 57 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee ✓

    QXXN2PT004PQ04 0,8–4 1500 0.91 215.4 52 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee X
    QXXN2PT004PS04 0,8–4 1500 0.91 208.3 52 20V 1/4“ Vierkant via USB, Bluetooth, QCX Zigbee X
    QXXN2PT004PS06 0,8–4 1500 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee X
    QXXN2PT008PQ04 1,6–8 1150 0.91 215.4 52 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee X
    QXXN2PT008PS04 1,6–8 1150 0.91 208.3 52 20V 1/4“ Vierkant via USB, Bluetooth, QCX Zigbee X
    QXXN2PT008PS06 1,6–8 1150 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee X
    QXXN2PT012PQ04 2,4–12 750 0.91 215.4 52 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee X
    QXXN2PT012PS04 2,4–12 750 0.91 208.3 52 20V 1/4“ Vierkant via USB, Bluetooth, QCX Zigbee X
    QXXN2PT012PS06 2,4–12 750 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee X
    QXXN2PT018PQ04 3,6–18 500 0.91 215.4 52 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee X
    QXXN2PT018PS06 3,6–18 500 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee X

    QXXN2AT005PQ04 1,0–5 1213 1.14 550 57 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee X
    QXXN2AT010PS06 2,0–10 936 1.18 523 57 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee X
    QXXN2AT015PS06 3,0–15 600 1.18 523 57 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee X
    QXXN2AT018PQ04 3,6–18 500 1.27 541 57 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee X
    QXXN2AT018PS06 3,6–18 500 1.27 541 57 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee X
    QXXN2AT027PS06 5,4–27 330 1.68 559 57 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee X

    QXXN5AT020PS06 4,0–20 1045 2.04 577.7 57 40V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee X
    QXXN5AT030PS06 6,0–30 775 2.18 581.8 57 40V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee X
    QXXN5AT030PS08 6,0–30 775 2.18 581.8 57 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee X
    QXXN5AT035PS06 7,0–35 640 2.18 581.8 57 40V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee X
    QXXN5AT035PS08 7,0–35 640 2.18 581.8 57 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee X
    QXXN5AT040PS08 8,0–40 545 2.27 586.1 57 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee X
    QXXN5AT080PS08 12,0–80 375 2.27 586.1 57 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee X

    QXWD2PT004PQ04 0,8–4 1500 0.91 215.4 52 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee, Wifi ✓
    QXWD2PT004PS04 0,8–4 1500 0.91 208.3 52 20V 1/4“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi ✓
    QXWD2PT004PS06 0,8–4 1500 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi ✓
    QXWD2PT008PQ04 1,6–8 1150 0.91 215.4 52 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee, Wifi ✓
    QXWD2PT008PS04 1,6–8 1150 0.91 208.3 52 20V 1/4“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi ✓
    QXWD2PT008PS06 1,6–8 1150 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi ✓
    QXWD2PT012PQ04 2,4–12 750 0.91 215.4 52 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee, Wifi ✓
    QXWD2PT012PS04 2,4–12 750 0.91 208.3 52 20V 1/4“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi ✓
    QXWD2PT012PS06 2,4–12 750 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi ✓
    QXWD2PT018PQ04 3,6–18 500 0.91 215.4 52 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee, Wifi ✓
    QXWD2PT018PS06 3,6–18 500 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi ✓

    QXWD2AT005PQ04 1,0–5 1213 1.14 550 57 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee, Wifi ✓
    QXWD2AT010PS06 2,0–10 936 1.18 523 57 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi ✓
    QXWD2AT015PS06 3,0–15 600 1.18 523 57 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi ✓
    QXWD2AT018PQ04 3,6–18 500 1.27 541 57 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee, Wifi ✓
    QXWD2AT018PS06 3,6–18 500 1.27 541 57 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi ✓
    QXWD2AT027PS06 5,4–27 330 1.68 559 57 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi ✓

    QXWD5AT020PS06 4,0–20 1045 2.04 577.7 57 40V 3/8“ Vierkant Drahtlos + USB Zigbee, Wifi ✓
    QXWD5AT030PS06 6,0–30 775 2.18 581.8 57 40V 3/8“ Vierkant Drahtlos + USB Zigbee, Wifi ✓
    QXWD5AT030PS08 6,0–30 775 2.18 581.8 57 40V 1/2“ Vierkant Drahtlos + USB Zigbee, Wifi ✓
    QXWD5AT035PS06 7,0–35 640 2.18 581.8 57 40V 3/8“ Vierkant Drahtlos + USB Zigbee, Wifi ✓
    QXWD5AT035PS08 7,0–35 640 2.18 581.8 57 40V 1/2“ Vierkant Drahtlos + USB Zigbee, Wifi ✓
    QXWD5AT040PS08 8,0–40 545 2.27 586.1 57 40V 1/2“ Vierkant Drahtlos + USB Zigbee, Wifi ✓
    QXWD5AT080PS08 12,0–80 375 2.27 586.1 57 40V 1/2“ Vierkant Drahtlos + USB Zigbee, Wifi ✓



  • QX EA Übersicht (Extended Angle)
    Modell Drehmoment
    (Nm)    		 Drehzahl
    (max U/min)    		 Gewicht
    (kg)    		 A
    (mm)    		 B
    (mm)    		 Spannung
    (Volt)    		 Antrieb Programmierung Konnektivitöt Display
    QXFN5AT080PS08-E10 12,0–80 375 XXX 629 57 40V 1/2“ Vierkant via USB - X
    QXFD5AT080PS08-E10 12,0–80 375 XXX 629 57 40V 1/2“ Vierkant via USB - ✓
    QXBN5AT080PS08-E10 12,0–80 375 XXX 629 57 40V 1/2“ Vierkant via USB, Bluetooth - X
    QXBD5AT080PS08-E10 12,0–80 375 XXX 629 57 40V 1/2“ Vierkant via USB, Bluetooth - ✓
    QXXN5AT080PS08-E10 12,0–80 375 XXX 629 57 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee X
    QXXD5AT080PS08-E10 12,0–80 375 XXX 629 57 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee ✓
    QXWD5AT080PS08-E10 12,0–80 375 XXX 629 57 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi ✓

    QXFN5AT110PS08-E26 22,0-110,0 230 XXX 828* 61,5 40V 1/2“ Vierkant via USB - X
    QXFD5AT110PS08-E26 22,0-110,0 230 XXX 828* 61,5 40V 1/2“ Vierkant via USB - ✓
    QXBN5AT110PS08-E26 22,0-110,0 230 XXX 828* 61,5 40V 1/2“ Vierkant via USB, Bluetooth - X
    QXBD5AT110PS08-E26 22,0-110,0 230 XXX 828* 61,5 40V 1/2“ Vierkant via USB, Bluetooth - ✓
    QXXN5AT110PS08-E26 22,0-110,0 230 XXX 828* 61,5 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee X
    QXXD5AT110PS08-E26 22,0-110,0 230 XXX 828* 61,5 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee ✓
    QXWD5AT110PS08-E26 22,0-110,0 230 XXX 828* 61,5 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi ✓

    QXFN5AT140PS08-E32 28,0-140,0 125 XXX XXX* 61 40V 1/2“ Vierkant via USB - X
    QXFD5AT140PS08-E32 28,0-140,0 125 XXX XXX* 61 40V 1/2“ Vierkant via USB - ✓
    QXBN5AT140PS08-E32 28,0-140,0 125 XXX XXX* 61 40V 1/2“ Vierkant via USB, Bluetooth - X
    QXBD5AT140PS08-E32 28,0-140,0 125 XXX XXX* 61 40V 1/2“ Vierkant via USB, Bluetooth - ✓
    QXXN5AT140PS08-E32 28,0-140,0 125 XXX XXX* 61 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee X
    QXXD5AT140PS08-E32 28,0-140,0 125 XXX XXX* 61 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee ✓
    QXWD5AT140PS08-E32 28,0-140,0 125 XXX XXX* 61 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi ✓

    *Hinweis: Wahweise kann auf Anfrage ein 60mm, 260mm, 320mm oder 560mm Verlängerungsvorsatz angeboten werden.
  • QX ETS Übersicht (Ergonomic Tightening System)
    Modell Drehmoment
    (Nm)    		 Drehzahl
    (max U/min)    		 Gewicht
    (kg)    		 A
    (mm)    		 B
    (mm)    		 Spannung
    (Volt)    		 Antrieb Programmierung Konnektivitöt Display
    QXFN2PT008EQ04 1,6-8 1150 0.91 206.5 52 20V 1/4“ Q Hex via USB - X
    QXFN2PT008ES06 1,6-8 1150 0.91 203 52 20V 3/8“ Vierkant via USB - X
    QXFN2PT012EQ04 2,4–1,2 750 0.91 206.5 52 20V 1/4“ Q Hex via USB - X
    QXFN2PT012ES06 2,4–1,2 750 0.91 203 52 20V 3/8“ Vierkant via USB - X
    QXFN2PT018EQ04 3,6–18 500 0.91 206.5 52 20V 1/4“ Q Hex via USB - X
    QXFN2PT018ES06 3,6–18 500 0.91 203 52 20V 3/8“ Vierkant via USB - X
    QXFN2PT024ES06 4,8-24 500 0.91 212 52 20V 3/8“ Vierkant via USB - X
    QXFN2AT027ES06 5,4–27 330 1.68 559 57 20V 3/8“ Vierkant via USB - X
    QXFN5AT040ES08 8,0–40 545 2.27 586.1 57 40V 1/2“ Vierkant via USB - X
    QXFN5AT080ES08 12,0–80 375 2.27 586.1 57 40V 1/2“ Vierkant via USB - X

    QXBN2PT008EQ04 1,6-8 1150 0.91 206.5 52 20V 1/4“ Q Hex via USB, Bluetooth - X
    QXBN2PT008ES06 1,6-8 1150 0.91 203 52 20V 3/8“ Vierkant via USB, Bluetooth - X
    QXBN2PT012EQ04 2,4–1,2 750 0.91 206.5 52 20V 1/4“ Q Hex via USB, Bluetooth - X
    QXBN2PT012ES06 2,4–1,2 750 0.91 203 52 20V 3/8“ Vierkant via USB, Bluetooth - X
    QXBN2PT018EQ04 3,6–18 500 0.91 206.5 52 20V 1/4“ Q Hex via USB, Bluetooth - X
    QXBN2PT018ES06 3,6–18 500 0.91 203 52 20V 3/8“ Vierkant via USB, Bluetooth - X
    QXBN2PT024ES06 4,8-24 500 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth - X
    QXBN2AT027ES06 5,4–27 330 1.68 552 57 20V 3/8“ Vierkant via USB, Bluetooth - X
    QXBN5AT040ES08 8,0–40 545 2.27 586.1 57 40V 1/2“ Vierkant via USB, Bluetooth - X
    QXBN5AT080ES08 12,0–80 375 2.27 586.1 57 40V 1/2“ Vierkant via USB, Bluetooth - X

    QXXN2PT008EQ04 1,6-8 1150 0.91 206.5 52 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee X
    QXXN2PT008ES06 1,6-8 1150 0.91 203 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee X
    QXXN2PT012EQ04 2,4–1,2 750 0.91 206.5 52 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee X
    QXXN2PT012ES06 2,4–1,2 750 0.91 203 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee X
    QXXN2PT018EQ04 3,6–18 500 0.91 206.5 52 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee X
    QXXN2PT018ES06 3,6–18 500 0.91 203 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee X
    QXXN2PT024ES06 4,8-24 500 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee X
    QXXN2AT027ES06 5,4–27 330 1.68 552 57 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee X
    QXXN5AT040ES08 8,0–40 545 2.27 586.1 57 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee X
    QXXN5AT080ES08 12,0–80 375 2.27 586.1 57 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee X

    QXFD2PT008EQ04 1,6-8 1150 0.91 206.5 52 20V 1/4“ Q Hex via USB - ✓
    QXFD2PT008ES06 1,6-8 1150 0.91 203 52 20V 3/8“ Vierkant via USB - ✓
    QXFD2PT012EQ04 2,4–1,2 750 0.91 206.5 52 20V 1/4“ Q Hex via USB - ✓
    QXFD2PT012ES06 2,4–1,2 750 0.91 203 52 20V 3/8“ Vierkant via USB - ✓
    QXFD2PT018EQ04 3,6–18 500 0.91 206.5 52 20V 1/4“ Q Hex via USB - ✓
    QXFD2PT018ES06 3,6–18 500 0.91 203 52 20V 3/8“ Vierkant via USB - ✓
    QXFD2PT024ES06 4,8-24 500 0.91 212 52 20V 3/8“ Vierkant via USB - ✓
    QXFD2AT027ES06 5,4–27 330 1.68 552 57 20V 3/8“ Vierkant via USB - ✓
    QXFD5AT040ES08 8,0–40 545 2.27 586.1 57 40V 1/2“ Vierkant via USB - ✓
    QXFD5AT080ES08 12,0–80 375 2.27 586.1 57 40V 1/2“ Vierkant via USB - ✓

    QXBD2PT008EQ04 1,6-8 1150 0.91 206.5 52 20V 1/4“ Q Hex via USB, Bluetooth - ✓
    QXBD2PT008ES06 1,6-8 1150 0.91 203 52 20V 3/8“ Vierkant via USB, Bluetooth - ✓
    QXBD2PT012EQ04 2,4–1,2 750 0.91 206.5 52 20V 1/4“ Q Hex via USB, Bluetooth - ✓
    QXBD2PT012ES06 2,4–1,2 750 0.91 203 52 20V 3/8“ Vierkant via USB, Bluetooth - ✓
    QXBD2PT018EQ04 3,6–18 500 0.91 206.5 52 20V 1/4“ Q Hex via USB, Bluetooth - ✓
    QXBD2PT018ES06 3,6–18 500 0.91 203 52 20V 3/8“ Vierkant via USB, Bluetooth - ✓
    QXBD2PT024ES06 4,8-24 500 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth - ✓
    QXBD2AT027ES06 5,4–27 330 1.68 552 57 20V 3/8“ Vierkant via USB, Bluetooth - ✓
    QXBD5AT040ES08 8,0–40 545 2.27 586.1 57 40V 1/2“ Vierkant via USB, Bluetooth - ✓
    QXBD5AT080ES08 12,0–80 375 2.27 586.1 57 40V 1/2“ Vierkant via USB, Bluetooth - ✓

    QXXD2PT008EQ04 1,6-8 1150 0.91 206.5 52 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee ✓
    QXXD2PT008ES06 1,6-8 1150 0.91 203 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee ✓
    QXXD2PT012EQ04 2,4–1,2 750 0.91 206.5 52 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee ✓
    QXXD2PT012ES06 2,4–1,2 750 0.91 203 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee ✓
    QXXD2PT018EQ04 3,6–18 500 0.91 206.5 52 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee ✓
    QXXD2PT018ES06 3,6–18 500 0.91 203 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee ✓
    QXXD2PT024ES06 4,8-24 500 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee ✓
    QXXD2AT027ES06 5,4–27 330 1.68 552 57 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee ✓
    QXXD5AT040ES08 8,0–40 545 2.27 586.1 57 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee ✓
    QXXD5AT080ES08 12,0–80 375 2.27 586.1 57 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee ✓

    QXWD2PT008EQ04 1,6-8 1150 0.91 206.5 52 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee, Wifi ✓
    QXWD2PT008ES06 1,6-8 1150 0.91 203 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi ✓
    QXWD2PT012EQ04 2,4–1,2 750 0.91 206.5 52 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee, Wifi ✓
    QXWD2PT012ES06 2,4–1,2 750 0.91 203 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi ✓
    QXWD2PT018EQ04 3,6–18 500 0.91 206.5 52 20V 1/4“ Q Hex via USB, Bluetooth, QCX Zigbee, Wifi ✓
    QXWD2PT018ES06 3,6–18 500 0.91 203 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi ✓
    QXWD2PT024ES06 4,8-24 500 0.91 212 52 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi ✓
    QXWD2AT027ES06 5,4–27 330 1.68 552 57 20V 3/8“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi ✓
    QXWD5AT040ES08 8,0–40 545 2.27 586.1 57 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi ✓
    QXWD5AT080ES08 12,0–80 375 2.27 586.1 57 40V 1/2“ Vierkant via USB, Bluetooth, QCX Zigbee, Wifi ✓



Volle Kontrolle über Verschraubungen

Die QX-Serie mit integrierten Transducer und Echtzeitüberwachung – für präzise Ergebnisse und dokumentierte Prozesse.

Ingersoll Rand QX-Schrauber Display

Ingersoll Rand QX-Schrauber Ergonimisches Design

Ergonomisch und vielseitig

Leichtes, ausbalanciertes Design mit optionalem ETS-Modus zur Reduktion der Rückschlagskraft – ideal für Serienmontage.

Intelligente Konnektivität

INSIGHT Connect App - Via USB und Bluetooth programmierbar

Ingersoll Rand QX Serie Konnektivität

© 2025 DWT GmbH - Alle Rechte vorbehalten

Rohrbearbeitung, industrielle Instandhaltung, Montagewerkzeuge und Stickstofferzeugung

Impressum - Datenschutz - ABG


FacebookYoutubeLinkedin

Location DWT Handelsgesellschaft
für Druckluft-Werkzeug-Technik mbH
Wilhelm-Tenhagen-Str. 5
46240 Bottrop
Deutschland
Telefonnummer +49 (2041) 77144-0
Fax-Nummer +49 (2041) 77144-99
Kontaktformular  Kontaktformular

Diese Webseite verwendet Cookies und ähnliche Technologien!

Der Gesetzgeber erlaubt das Speichern von Cookies auf Ihrem Gerät, wenn diese für den Betrieb der Webseite unbedingt notwendig sind. Für alle anderen Arten von Cookies benötigen wir Ihre Einwilligung (Opt-In).

Wenn Sie unsere Seite weiterhin nutzen möchten, stimmen Sie bitte der Speicherung von Cookies und der Verarbeitung von personenbezogenen Daten zu, wählen Ihre persönliche Einstellung oder lehnen dies grundsätzlich ab. Bei Ablehnung erfolgt nur die Verarbeitung und Speicherung unbedingt notwendiger Daten. Sie können Ihrer Einwilligung jederzeit mit Wirkung für die Zukunft widersprechen oder diese anpassen.

Weitere Informationen zur Speicherung und Verarbeitung von personenbezogenen Daten finden Sie in unserer Datenschutzerklärung.
