Panasonic EYADA & EYADB Serie - Elektroschrauber

Präzise Elektroschrauber mit Lichtring und Zählfunktion für höchste Verschraubungsqualität

Zwei Serien: EYADA (Standard) & EYADB (Präzision)
Drehmomentbereich von 0,03 bis 4,40 Nm
ESD komplett ableitfähig
Bürstenloser Motor für lange Standzeit
Schub- und Hebelstart in einem Gerät
LED-Lichtring für Statusanzeige (OK/NOK)
Integrierte Zählfunktion & Soft-Start

Anfrage senden

Die neueste Generation Elektroschrauber von Panasonic vereint die Serien EYADA und EYADB und ermöglicht es, Verschraubungsergebnisse zu visualisieren und die Qualität in der Produktion nachhaltig zu erhöhen. Möglich wird dies durch den neuen LED-Lichtring, der bei jeder Verschraubung sofort sichtbar grün (OK) oder rot (NOK) aufleuchtet, sowie durch die integrierte Zählfunktion, die das Vergessen einzelner Schraubstellen zuverlässig verhindert. Die EYADA-Serie deckt als Standard-Elektroschrauber einen Drehmomentbereich von 0,1 bis 4,4 Nm bei Drehzahlen von 160 bis 1.800 U/min ab und eignet sich damit für ein breites Anwendungsspektrum. Die EYADB-Serie wurde speziell

als Präzisionsschrauber für wiederholgenaue kleinste Drehmomente von 0,03 bis 1,20 Nm entwickelt und bietet durch den Wechsel der Federn (Feder L/H) der Abschaltkupplung weitreichende Einstellmöglichkeiten für unterschiedlichste Anwendungen. Beide Serien verfügen über einen bürstenlosen Motor für lange Standzeit sowie Schub- und Hebelstart in einem Gerät. In der Professional-Ausführung ermöglichen die Geräte zudem eine Kommunikation über Kabel zur SPS, inklusive OK/NOK-Ausgabe und Sequenzfunktion. Der Betrieb erfolgt wahlweise über Netzteil oder Panasonic Akku-Pack (10,8V bis 18V), was maximale Flexibilität am Arbeitsplatz schafft.

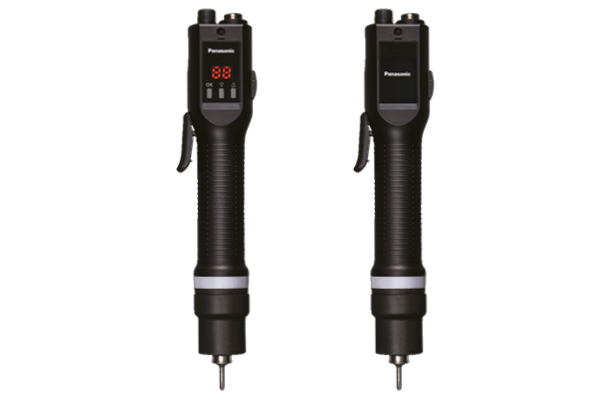

EYADA-Serie: Drehmomentbereich 0,1 bis 4,4 Nm, Drehzahl 160 bis 1.800 U/min

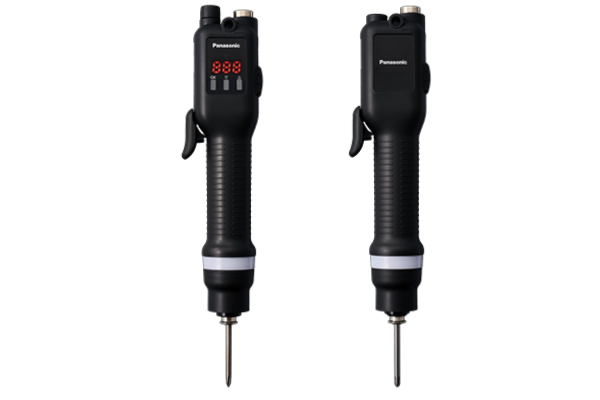

EYADB-Serie: Drehmomentbereich 0,03 bis 1,20 Nm (je nach Feder L/H), Drehzahl 250 bis 1.200 U/min
Professional-Ausführung mit Kabelanschluss an SPS für OK/NOK-Ausgabe und Sequenzfunktion

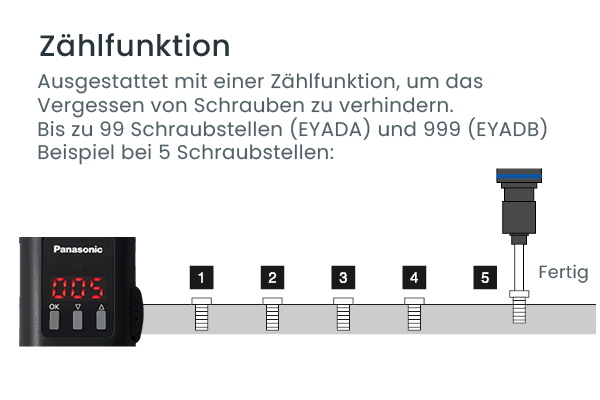

Integriertes Zählwerk: bis zu 99 Schraubstellen (EYADA) bzw. 999 Schraubstellen (EYADB)

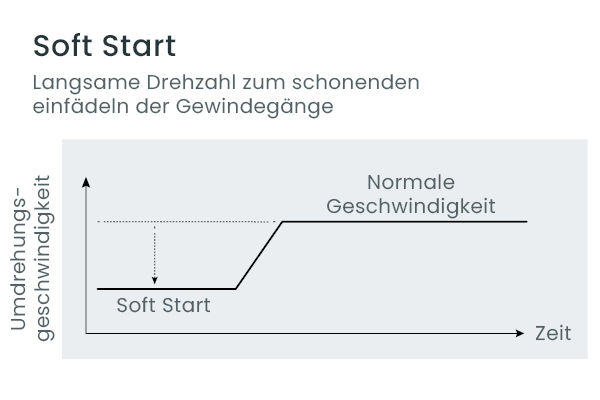

Soft-Start-Funktion zum schonenden Einfädeln der Gewindegänge
Bürstenloser Motor für lange Standzeit und wartungsarmen Betrieb

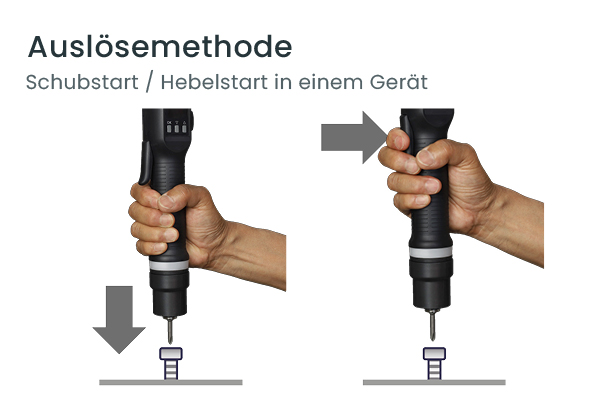

Schubstart und Hebelstart in einem Gerät kombinierbar
LED-Lichtring: grün bei OK-Verschraubung, rot bei NOK-Verschraubung
Betrieb über Netzteil oder 10,8V bis 18V Panasonic Akku-Pack
Fehlersicherung zur Vermeidung von Fehlverschraubungen
Bitaufnahme: 4 mm Halbmond (EYADB) oder 1/4" Schnellwechselfutter (EYADA)
Gewicht 0,37 kg (EYADB) bzw. 0,63 kg (EYADA)

Industrielle Montage
Elektronikfertigung
Präzisionsschraubarbeiten
Automobilindustrie
Serienproduktion mit Dokumentationspflicht
Visuelle Prozesskontrolle durch LED-Lichtring
Vermeidung von Fehlverschraubungen
Zählfunktion gegen vergessene Schraubstellen
ESD-sicheres Arbeiten
Wiederholgenaue kleinste Drehmomente
Schonendes Einfädeln durch Soft-Start
Flexibler Betrieb mit Netzteil oder Akku
SPS-Anbindung für Prozessdokumentation (Professional)
Wartungsarmer, bürstenloser Motor
Ergonomischer Schub- oder Hebelstart

Flyer Panasonic Elektroschrauber EYADA & EYADB Serie

DOWNLOAD PDF

Produktübersicht

Technische Daten Serie A / Kompatibel mit M3–M5

Serie	Serie A / Kompatibel mit M3–M5
	Professional				Standard
Modell	EYADA112 XC	EYADA212 XC	EYADA218 XC	EYADA407 XC	EYSDA112 XD	EYSDA212 XD	EYSDA218 XD	EYSDA407 XD
Drehmomentbereich (Nm)	0.1 - 1.0	0.3 - 2.5	0.3 - 2.0	1.5 - 4.4	0.1 - 1.0	0.3 - 2.5	0.3 - 2.0	1.5 - 4.4
Drezahlbereich (U/min)	300 - 1.200	300 - 1.200	450 - 1.800	160 - 650	1200	1200	1800	650
Motor	Bürstenloser Motor	Bürstenloser Motor	Bürstenloser Motor	Bürstenloser Motor	Bürstenloser Motor	Bürstenloser Motor	Bürstenloser Motor	Bürstenloser Motor
Bitaufnahme	1/4" Schnellwechselfutter	1/4" Schnellwechselfutter	1/4" Schnellwechselfutter	1/4" Schnellwechselfutter	1/4" Schnellwechselfutter	1/4" Schnellwechselfutter	1/4" Schnellwechselfutter	1/4" Schnellwechselfutter
Startmethode	Schubstart und Hebelstart möglich	Schubstart und Hebelstart möglich	Schubstart und Hebelstart möglich	Schubstart und Hebelstart möglich	Schubstart und Hebelstart möglich	Schubstart und Hebelstart möglich	Schubstart und Hebelstart möglich	Schubstart und Hebelstart möglich
Gewicht (kg)	0.63	0,630	0,630	0,630	0,630	0,630	0,630	0,630
Steuergerät	EYSZP001B oder EYSZP002B	EYSZP001B oder EYSZP002B	EYSZP001B oder EYSZP002B	EYSZP001B oder EYSZP002B	EYSZP001B oder EYSZP002B	EYSZP001B oder EYSZP002B	EYSZP001B oder EYSZP002B	EYSZP001B oder EYSZP002B
OK/NOK-Ausgabe	Kabelanschluss an SPS	Kabelanschluss an SPS	Kabelanschluss an SPS	Kabelanschluss an SPS	x	x	x	x
Sequenz Funktion	Kabelanschluss an SPS	Kabelanschluss an SPS	Kabelanschluss an SPS	Kabelanschluss an SPS	x	x	x	x
Integriertes Zählwerk	√	√	√	√	x	x	x	x
Soft-Start Funktion	√	√	√	√	x	x	x	x
Tonausgabe	√	√	√	√	x	x	x	x
LED-Lampe	√	√	√	√	√	√	√	√
Schubstart und Hebelstart	√	√	√	√	√	√	√	√
Akkubetrieb	√	√	√	√	√	√	√	√

Technische Daten Serie B / Kompatibel mit M1–M3

Serie	Serie B / Kompatibel mit M1–M3
	Professional	Standard
Modell	EYADB110 XC	EYSDB110 XD
Drehmomentbereich (Nm)	0,03 - 0,20 Nm mit Feder L 0,15 - 1,20 Nm mit Feder H*	0,03 - 0,20 Nm mit Feder L 0,15 - 1,20 Nm mit Feder H*
Drezahlbereich (U/min)	250 - 1.200	650 & 1000
Motor	Bürstenloser Motor	Bürstenloser Motor
Bitaufnahme	4mm Halbmond	4mm Halbmond
Startmethode	Schubstart und Hebelstart möglich	Schubstart und Hebelstart möglich
Gewicht (kg)	0.37	0.37
Steuergerät	EYSZP001B oder EYSZP002B	EYSZP001B oder EYSZP002B
OK/NOK-Ausgabe	Kabelanschluss an SPS	x
Sequenz Funktion	Kabelanschluss an SPS	x
Integriertes Zählwerk	√	x
Soft-Start Funktion	√	x
Tonausgabe	√	x
LED-Lampe	√	√
Schubstart und Hebelstart	√	√
Akkubetrieb	√	√

Passendes Zubehör

Modell	Bezeichnung
EYSZP001B	Steuergerät
EYSZP002B	Akku-Pack-Adapter
EYSXC130B	Kabel 3m
EYAXC230B	Kommunikationskabel
EYSXA100B	Geräteaufhänger
EYSXA102B	Pistolengriff
EYSXA103B	Verstellschutz Bedienteil / Display
EYSXA104B	Verstellschutz Drehmomentkupplung

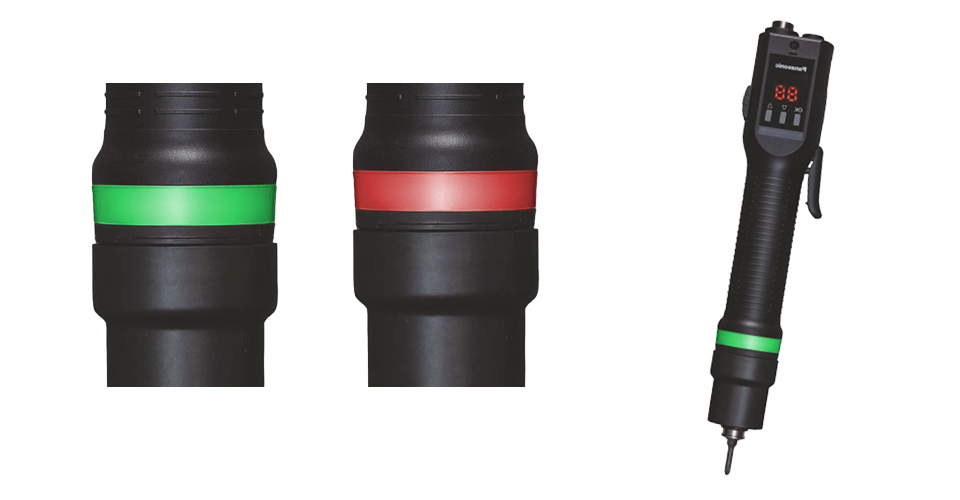

OK/NOK auf einen Blick

Der LED-Lichtring leuchtet grün bei einer korrekten Verschraubung und rot bei einer fehlerhaften – für sofortige Qualitätskontrolle.

panasonic eyadb eyada serie ok nok

panasonic elektroschrauber eyadb eyada serie zubehoer

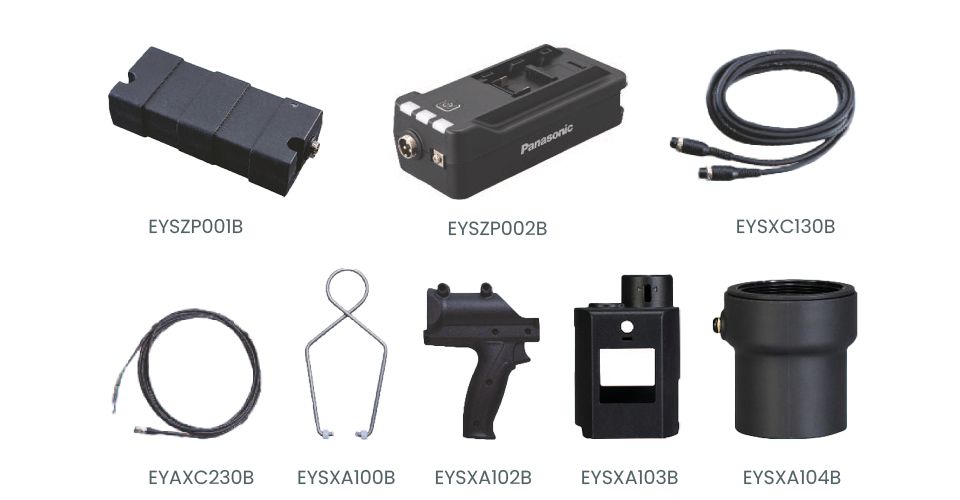

Passendes Zubehör für jeden Einsatz

Von Steuergerät über Geräteaufhänger bis Pistolengriff – umfangreiches Zubehör macht die Elektroschrauber für jeden Anwendungsfall einsatzbereit.

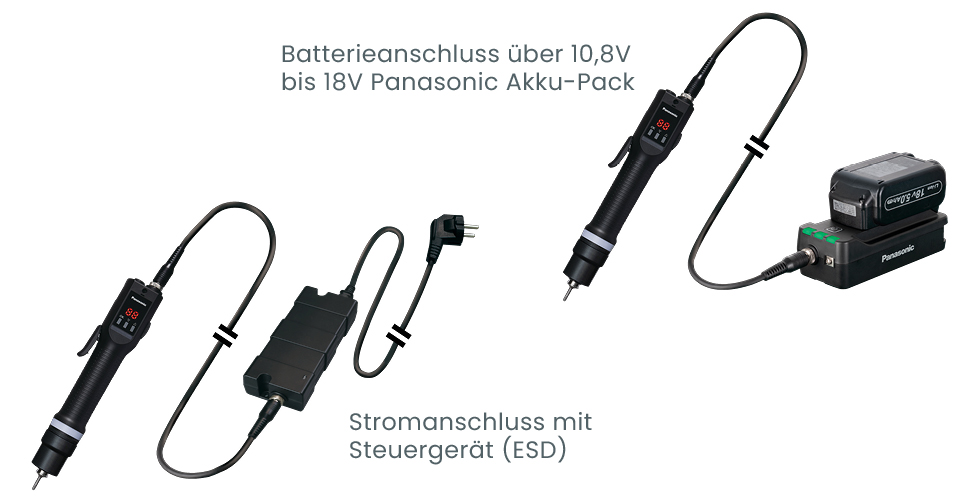

Flexibel mit Akku oder Netzteil

Ob mobiler Betrieb mit 10,8V bis 18V Panasonic Akku-Pack oder stationär mit Stromanschluss und ESD-Steuergerät – Sie wählen die passende Versorgung.

panasonic elektroschrauber eyadb eyada akku stromanschluss
