Druckluft-Einbauschrauber QA-Serie

Ingersoll Rand QA-Serie

Druckluft-Einbauschrauber für die präzise, automatisierte Verschraubung in Montagesystemen und Verschraubungseinheiten

Drehmomentbereich von 6 bis 180 Nm
Drei Baugrößen: QA4, QA6, QA8
Ölfreier Motor für wartungsarmen Dauerbetrieb
Einstellbare Abschaltkupplung für wiederholgenaue Verschraubung
Signalausgabe zur Verschraubungszählung
Einstellbare Gleitspindel, 19 mm verschiebbar
Hebelstart für manuellen und teilautomatisierten Einsatz

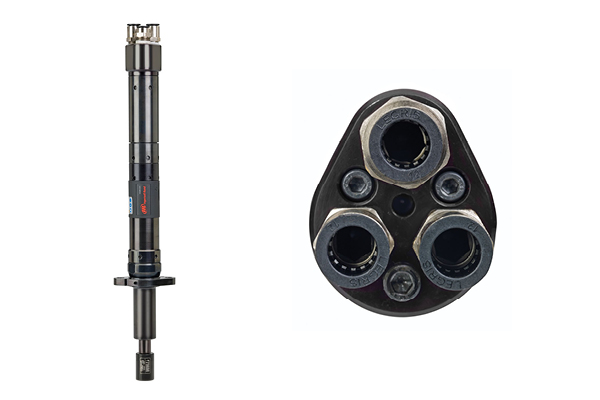

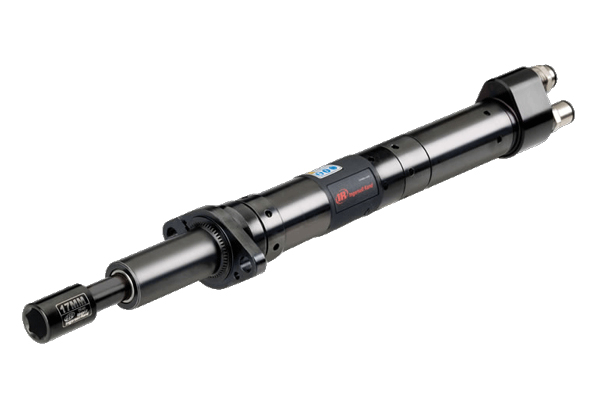

Die Druckluft-Einbauschrauber der QA-Serie von Ingersoll Rand — in der Industrie auch als Schraubspindeln bezeichnet — sind speziell für den Einbau in Verschraubungseinheiten und automatisierte Montagesysteme konzipiert. Der ölfreie Motor sorgt dabei für sauberen, wartungsarmen Betrieb, während die einstellbare Abschaltkupplung eine präzise und wiederholgenaue Drehmomentabschaltung gewährleistet. Erhältlich in drei Baugrößen — QA4, QA6 und QA8 — deckt die Serie ein Drehmomentspektrum von 6 bis 180 Nm ab. Die QA4 ist die kompakteste Baugröße und eignet sich ideal für feinere Verschraubungsaufgaben von 6 bis 46 Nm. Die QA6 bietet als mittlere

Baugröße höhere Drehmomentanforderungen von 12 bis 55 Nm, während die leistungsstärkste Baugröße QA8 für kraftintensive Verschraubungen von 20 bis 180 Nm ausgelegt ist — etwa in Rundschaltanlagen und Mehrfachverschraubungseinheiten. Für die Prozessdokumentation liefert die Signalausgabe zuverlässige Daten zur Verschraubungszählung, während die doppelte axiale Druckluftzufuhr sowie die einstellbare, 19 mm verschiebbare Gleitspindel für maximale Flexibilität im Einbau sorgen. Der Hebelstart ermöglicht dabei sowohl den manuellen als auch den teilautomatisierten Einsatz. Auf Wunsch sind zudem Einbauspindeln mit Winkelkopf für besondere Anforderungen erhältlich.

Drehmomentbereich von 6 Nm bis 180 Nm je nach Baugröße
Drei Baugrößen: QA4 (6-46 Nm), QA6 (12-55 Nm), QA8 (20-180 Nm)
Ölfreier Motor sorgt für sauberen, wartungsarmen Betrieb
Einstellbare Abschaltkupplung für präzise, wiederholgenaue Drehmomentabschaltung
Signalausgabe zur Verschraubungszählung für lückenlose Prozessdokumentation
Doppelte axiale Druckluftzufuhr
Einstellbare Gleitspindel, 19 mm verschiebbar
Hebelstart (Lever Start) für den manuellen und teilautomatisierten Einsatz
Konzipiert für den Einbau in Verschraubungseinheiten und automatisierte Montagesysteme

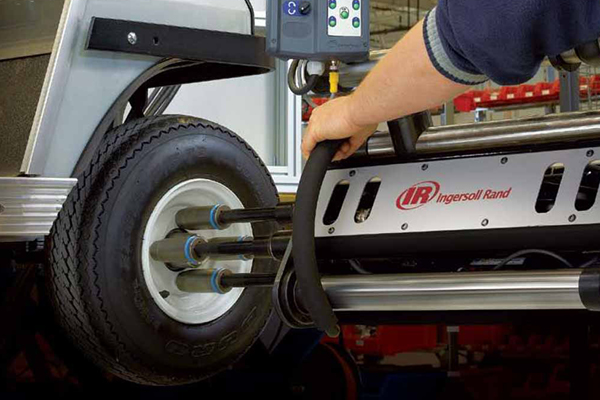

QA8 ideal für kraftintensive Verschraubungen, z. B. in Rundschaltanlagen und Mehrfachverschraubungseinheiten
Auch als Einbauspindel mit Winkelkopf auf Anfrage erhältlich

Automatisierte Montagesysteme
Verschraubungseinheiten und Mehrfachschrauber
Rundschaltanlagen
Automobilindustrie
Industrielle Serienmontage
Maschinen- & Anlagenbau
Präzise, wiederholgenaue Verschraubung
Wartungsarmer, ölfreier Betrieb
Lückenlose Prozessdokumentation durch Signalausgabe
Flexibler Einbau durch verschiebbare Gleitspindel
Manueller und teilautomatisierter Einsatz möglich
Große Drehmomentauswahl bis 180 Nm
Kompakte bis leistungsstarke Baugrößen für jede Anforderung
Optional mit Winkelkopf erhältlich

Flyer Druckluft Einbauschreiber QA-Serie

DOWNLOAD PDF

Produktübersicht

Serie QA4 - Technische Daten

Modell	Drehmoment (Nm)	Leerlaufdrehzahl (U/min)	Gewicht (kg)	Länge (mm)	Ø Griff (mm)	Antrieb (Zoll)	Luftverbrauch (l/min)
QA4ASRS012BF41S06	6-12	1050	1.3	451	21	3/8 Vierkant	820
QA4ASRS015BF41S06	7-15	850	1.3	451	21	3/8 Vierkant	820
QA4ASRS020BF41S06	10-20	600	1.4	451	21	3/8 Vierkant	820
QA4ASRS027BF41S06	14-27	450	1.4	451	21	3/8 Vierkant	820
QA4ASRS046BF41S06	20-46	250	1.5	465	23	3/8 Vierkant	820

Serie QA6 - Technische Daten

Modell	Drehmoment (Nm)	Leerlaufdrehzahl (U/min)	Gewicht (kg)	Länge (mm)	Ø Griff (mm)	Antrieb (Zoll)	Luftverbrauch (l/min)
QA6ASRS025BF41S06	12-25	700	2.61	454	34	3/8 Vierkant	1020
QA6ASRS030BF41S06	15-30	585	2.61	454	34	3/8 Vierkant	1020
QA6ASRS040BF41S06	20-40	435	2.61	454	34	3/8 Vierkant	1020
QA6ASRS055BF41S08	25-55	315	2.62	454	34	1/2 Vierkant	1020

Serie QA8 - Technische Daten

Modell	Drehmoment (Nm)	Leerlaufdrehzahl (U/min)	Gewicht (kg)	Länge (mm)	Ø Griff (mm)	Antrieb (Zoll)	Luftverbrauch (l/min)
QA8ASRS040BF41S06	20-40	540	2.73	478	34	3/8 Vierkant	1300
QA8ASRS055BF41S08	25-55	425	2.74	478	34	1/2 Vierkant	1300
QA8ASRS070BF41S08	35-70	320	3.09	482	43	1/2 Vierkant	1300
QA8ASRS090BF41S08	45-90	230	3.42	518	43	1/2 Vierkant	1300
QA8ASRS115BF41S08	70-115	195	3.64	517	51	1/2 Vierkant	1300
QA8ASRS180BF41S08	90-180	125	3.64	517	51	1/2 Vierkant	1300

Weitere Ausführungen
Neben dem klassischen Druckluft-Einbauschrauber (Schraubspindel) bietet die Ingersoll Rand QA-Serie weitere Bauformen für nahezu jede Verschraubungsaufgabe:
- Handgehaltener Winkelschrauber — mit 360°-indexierbarem Winkelkopf für Verschraubungen an schwer zugänglichen Stellen
- Inline-Spindel mit remote einstellbarer Abschaltkupplung — Drehmoment extern anpassbar, ohne das Werkzeug aus der Vorrichtung zu nehmen
- Inline-Einbauschrauber mit Fernbedienung und integrierter Halterung — für den festen Einbau in Montagevorrichtungen mit externer Ansteuerung
- Inline-Spindel mit externem Auslöser — Start der Verschraubung über einen separaten Taster, ideal für automatisierte Montageprozesse
Ob handgeführt, fest eingebaut oder in die Fertigungslinie integriert: Die Ingersoll Rand QA-Serie deckt von der manuellen Montage bis zur vollautomatisierten Verschraubungsstation alle gängigen Anwendungsfälle ab.
