Ingersoll Rand QC-Serie

Akku Abschaltschrauber mit programmierbaren Schraubstrategien, präziser Abschaltkupplung und INSIGHT Connect App

Drehmomentbereich von 0,5 – 30 Nm
Akku Abschaltschrauber mit Abschaltkupplung
INSIGHT Connect App zur Parametrierung
Cmk > 1,67 bei ±10 % Genauigkeit
Über 500.000 Schraubzyklen
Bürstenloser Gleichstrommotor
Programmierbare Schraubstrategien

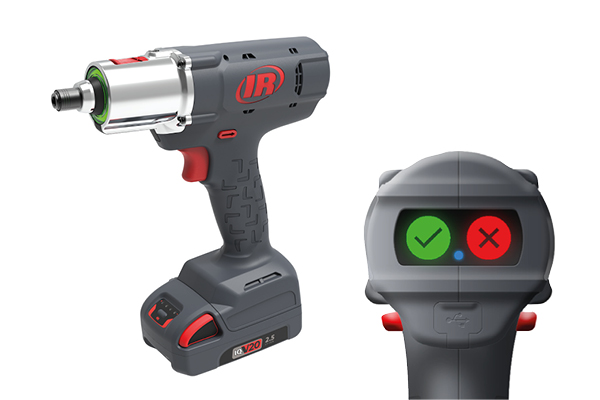

LED-Ringlicht mit OK/NOK-Anzeige

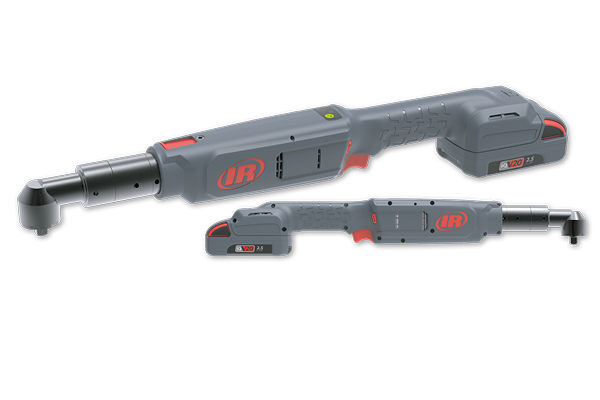

Pistolen- und Winkelversionen verfügbar
IQV20 Akku-Plattform

Anfrage senden

Die Ingersoll Rand QC-Serie wurde für präzise und prozesssichere Verschraubungen in der industriellen Serienmontage entwickelt. Die Akku Abschaltschrauber kombinieren eine bewährte Abschaltkupplung mit hoher Wiederholgenauigkeit und erreichen eine Prozessfähigkeit von Cmk > 1,67. Gleichzeitig sorgt der bürstenlose Gleichstrommotor für eine lange Lebensdauer von über 500.000 Schraubzyklen auch unter anspruchsvollen Produktionsbedingungen. Über die kostenlose INSIGHT Connect App lassen sich

zahlreiche Werkzeugparameter schnell und einfach konfigurieren. Funktionen wie programmierbare Drehzahlumschaltung, Nachzieh-Erkennung, Wiederanlaufsperre, Sanftanlauf oder die Sperrung der Linkslaufrichtung unterstützen eine hohe Prozesssicherheit und helfen dabei, Montagefehler frühzeitig zu erkennen. Das ergonomische Design, der berührungslose Zwei-Stufen-Auslöser sowie die visuelle OK-/NOK-Rückmeldung sorgen zusätzlich für komfortables und effizientes Arbeiten im täglichen Produktionseinsatz

Drehmomentbereich 0,5 – 30 Nm
Cmk > 1,67
Abschaltkupplung mit hoher Wiederholgenauigkeit
Über 500.000 Schraubzyklen
Bürstenloser Gleichstrommotor
INSIGHT Connect App
USB-C Parametrierung
LED-Ringlicht mit OK/NOK-Anzeige
Berührungsloser Zwei-Stufen-Auslöser
Programmierbare Drehzahlumschaltung
Nachzieh-Erkennung
Wiederanlaufsperre
Sanftanlauf
Sperrung der Linkslaufrichtung
Programmierbare Anzugsrichtung
IQV20 Akku-Plattform
Pistolen- und Winkelversionen verfügbar

Serienmontage
Automobilindustrie
Maschinen- und Anlagenbau
Elektronikfertigung
Qualitätskritische Verschraubungen
Hohe Wiederholgenauigkeit
Prozesssichere Montageabläufe
Reduzierung von Montagefehlern
Digitale Parametrierung per App
Ergonomisches Arbeiten
Lange Werkzeuglebensdauer
Dokumentierbare Schraubprozesse
Klare OK/NOK-Rückmeldung

Flyer Ingersoll Rand Akku Abschaltschrauber QC-Serie

DOWNLOAD PDF

Information zur Produktsicherheit

DOWNLOAD PDF

Produktübersicht

Modelle

Modell	Antrieb	Werkzeugform	Drehmomentbereich (Nm)	Geschwindigkeit (U/min)	Gewicht ohne Akku (kg)	Länge ohne Akku (mm)	Höhe ohne Batterie (mm)
QCP2P02Q4	1/4“ Sechskant	Pistole	0,5-2	350-1.160	1.04	210	208.6
QCP2P04Q4	1/4“ Sechskant	Pistole	1-4	350-1.160	1.04	210	208.6
QCP2P08Q4	1/4“ Sechskant	Pistole	3-8	140-700	1.04	210	208.6
QCP2P12Q4	1/4“ Sechskant	Pistole	5-12	140-700	1.04	210	208.6

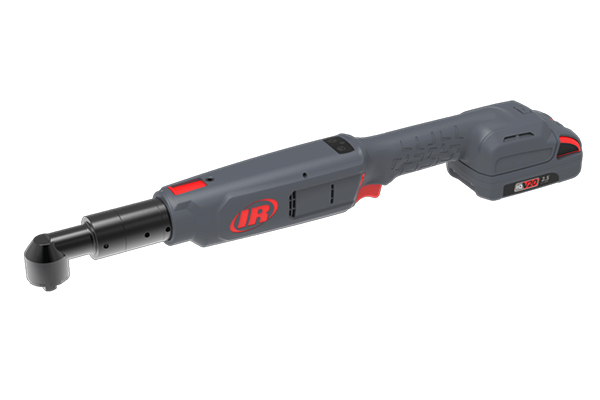

QCP2A30S6	3/8“ Vierkant	Winkel	15-30	60-300	1.59	510	66.3

Zubehör und Kits

Teilenummer	Beschreibung
1/4“ Schneller Wechsel
QCP2P02Q4-K2EU	2 Nm Pistole - Akku-Kit
QCP2P04Q4-K2EU	4 Nm Pistole - Akku-Kit
QCP2P08Q4-K2EU	8 Nm Pistole - Akku-Kit
QCP2P12Q4-K2EU	12 Nm Pistole - Akku-Kit
3/8“-Vierkantantrieb
QCP2A30S6-K2EU	30 Nm Winkel - Akku-Kit

Zubehör
BC1121	IQV20 Serie 20 V Akkuladegerät
BC1221	IQV20™ Serie Li-Ion Doppel-Ladegerät
BL2022	IQV20 Serie 20 V, 5,0 Ah Lithium-Ionen-Akkupack
BL2012	IQV20 Serie 20 V, 2,5 Ah Lithium-Ionen-Akkupack

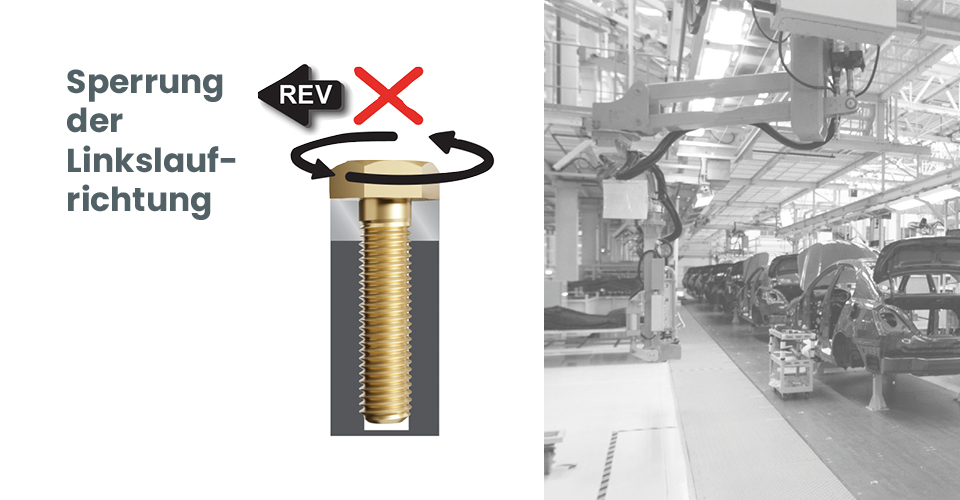

Sperrung der Linkslaufrichtung

Verhindert das unbeabsichtigte Lösen von Schraubverbindungen und erhöht die Prozesssicherheit in der Serienmontage.

Sperrung der Linkslaufrichtung

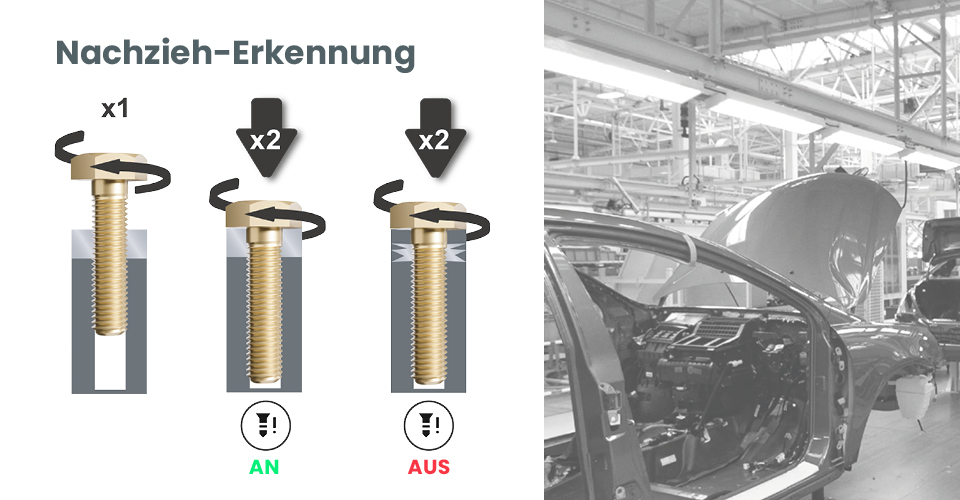

Nachzieh-Erkennung für mehr Prozesssicherheit

Erkennt bereits angezogene Schrauben oder Gewindefehler automatisch und verhindert fehlerhafte Verschraubungen durch sofortige NOK-Rückmeldung.

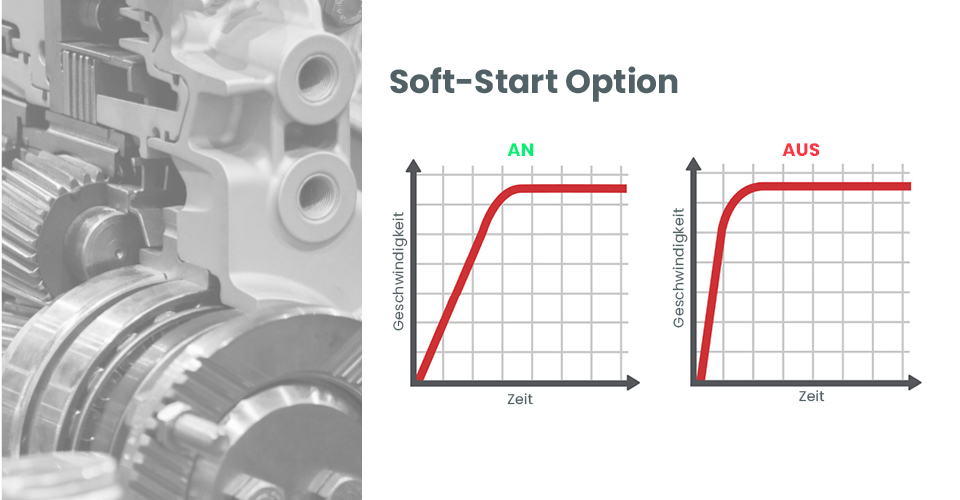

Soft-Start für kontrolliertes Verschrauben

Der sanfte Drehzahlanstieg verbessert die Kontrolle beim Schraubenstart und reduziert das Risiko von Fehlansätzen oder Gewindeschäden.

Soft-Start für kontrolliertes Verschrauben
