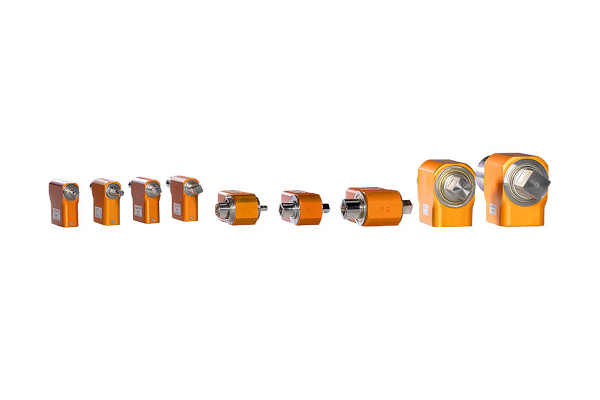

N-Gineric TTR Serie – Rotierende Drehmoment- & Drehwinkelsensoren mit USB-Schnittstelle

Dynamische Drehmomentmessung mit digitaler Schnittstelle und hoher Auflösung

Messbereiche von ±1 cNm bis ±100.000 Nm
Integrierte Drehwinkelmessung (Auflösung: 0,1°, Genauigkeit: ±1°)

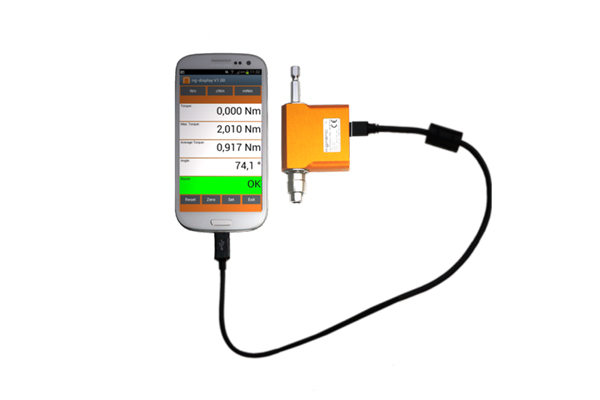

USB-Schnittstelle für Plug-and-Play Integration (TTR-u Modelle)
Berührungslose Energie- & Signalübertragung
Drehmomentfensterüberwachung mit LED-Statusanzeige (IO/NIO)
Optional: mechanischer Überlastschutz (MULS, bis 200 cNm)
Kompatibel mit Sechskant-, Vierkant- und zylindrischen Anschlussformen
Max. Drehzahl: 5.000 min⁻¹
Kompakt, wartungsfrei, hochauflösend
Für Prüfstände, Schraubtechnik, Qualitätssicherung & Entwicklung

Die TTR Serie umfasst hochauflösende, rotierende Drehmoment- und Drehwinkelsensoren für dynamische Schraubprüfungen. Die Sensoren verfügen über USB-Schnittstelle, berührungslose Energieversorgung, integrierte

Encoder und eine IO/NIO-LED-Anzeige. Sie eignen sich ideal für Prüfstände, Labore, Qualitätssicherung und die Optimierung von Schraubprozessen – mit Messbereichen von ±1 cNm bis ±100.000 Nm.

Messung: Drehmoment & Drehwinkel
Messbereiche: ±1 cNm – ±100.000 Nm
Schnittstelle: USB (TTR-u), Ethernet (TTR-i), analog (TTR-a)
Auflösung Drehwinkel: 0,1°
Genauigkeit: ±1°
Drehzahl: max. 5.000 min⁻¹
LED IO/NIO-Anzeige
Optionaler MULS-Überlastschutz
Varianten: Sechskant / Vierkant / zylindrisch

Die TTR Serie ist ideal für Schraubsysteme, Prüfstände, Kalibrierplätze und F&E-Anwendungen, in denen dynamische Prozesse überwacht und dokumentiert werden.
Die Sensoren lassen sich in Handling Führungssysteme, Drehmomentabstützungen und automatisierte Fertigungsstraßen integrieren – bei gleichzeitig hoher Genauigkeit, Wiederholbarkeit und minimalem Wartungsaufwand.

Flyer N-Gineric
Stationäre Drehmomentsensoren der TTR-Serie

DOWNLOAD PDF

Produktübersicht

Modelle / Spezifikationen

Modell	Messbereich (cNm)	Schnittstelle	MULS	Mitnehmer
ng-TTR50-xu	+/- 50	USB	✓	¼“ Sechskant
ng-TTR100-xu	+/- 100	USB	✓	¼“ Sechskant
ng-TTR200-xu	+/- 200	USB	✓	¼“ Sechskant
ng-TTR500-xu	+/- 500	USB	-	¼“ Sechskant
ng-TTR1000-xu	+/- 1000	USB	-	¼“ Sechskant
ng-TTR2000-xu	+/- 2000	USB	-	¼“ Sechskant
ng-TTR500-qu	+/- 5	USB	-	¼“ Vierkant
ng-TTR2000-qu	+/- 20	USB	-	¼“ Vierkant
ng-TTR5000-qu	+/- 50	USB	-	⅜“ Vierkant

Messgenauigkeit-TTR-Modelle

Messbereich	Drehmoment-Messgenauigkeit bezogen auf den Endwert
+/- 1 cNm	1,0
+/- 2 cNm	0,5
+/- 5 cNm	0,2
+/- 10 cNm	0,2
+/- 20 cNm	0,2
+/- 50 cNm	0,2
+/- 1 Nm	0,2
+/- 2 Nm	0,1
+/- 5 Nm	0,1
+/- 10 Nm	0,1
+/- 20 Nm	0,1
+/- 50 Nm	0,1
+/- 100 Nm	0,1
+/- 200 Nm	0,1
+/- 500 Nm	0,1
+/- 1000 Nm	0,2
- Drehwinkel-Messauflösung:0,1° - Drehwinkel-Messgenauigkeit: innerhalb +/- 1° - Max. Drehzahl: 5.000 min-1 - B2:B16Gebrauchstemperatur: 0 °C bis 40 °C
