Druckluftkettenzüge für schwere Lasten bis 60t

Maximale Tragkraft. Präzise Lastkontrolle. Entwickelt für anspruchsvolle Schwerlastanwendungen.

Tragfähigkeiten bis 60.000 kg
Stufenlose Geschwindigkeitsregelung
Präzises Positionieren schwerer Lasten
Kompakte Bauweise mit geringer Einbauhöhe
Lastbegrenzung serienmäßig
Seil- oder Drucktastensteuerung
Robuste Industrieausführung

Anfrage senden

Wenn schwere Lasten sicher, präzise und zuverlässig bewegt werden müssen, sind die Druckluftkettenzüge der TMH-Serie die richtige Lösung. Sie wurden speziell für den industriellen Dauereinsatz entwickelt und überzeugen durch ihre hohe Belastbarkeit, kompakte Bauweise und feinfühlige Steuerung. Je nach Ausführung decken sie Tragfähigkeiten von 3 bis 60 Tonnen ab und eignen sich damit selbst für anspruchsvollste

Hebeanwendungen. Die stufenlose Geschwindigkeitsregelung ermöglicht ein kontrolliertes Heben und Senken der Last sowie eine exakte Positionierung. Dank der integrierten Lastbegrenzung, der mechanischen Endabschaltung und der robusten Konstruktion arbeiten die Druckluftkettenzüge zuverlässig auch unter hohen Belastungen. Optional sind die Hebezeuge auch in ATEX-Ausführungen für explosionsgefährdete Bereiche erhältlich.

Tragfähigkeiten von 3.000 bis 60.000 kg
Stufenlose Hub- und Senkgeschwindigkeitsregelung
Präzise Positionierung schwerer Lasten
Mechanische Endabschaltung
Integrierte Lastbegrenzung
Kompakte Bauweise mit geringer Einbauhöhe
Seil- oder Drucktastensteuerung
Robuste Industrieausführung
Niedriger Geräuschpegel
Optional als ölfreie Ausführung erhältlich

Schwerindustrie
Stahl- und Anlagenbau
Maschinenbau
Kraftwerksbau
Schiffswerften
Offshore-Anlagen
Chemie- und Petrochemie
Schwerlastmontagen
Heben von Lasten bis 60 Tonnen
Präzise und feinfühlige Steuerung
Robuste Konstruktion für den Dauereinsatz
Hohe Betriebssicherheit
Kompakte Bauweise

Flyer Druckluftkettenzüge für schwere Lasten bis 60t

DOWNLOAD PDF

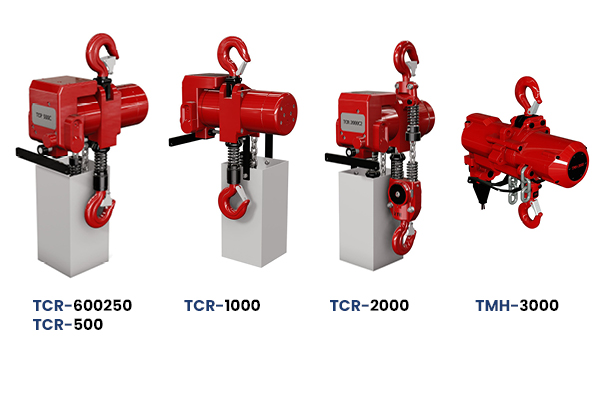

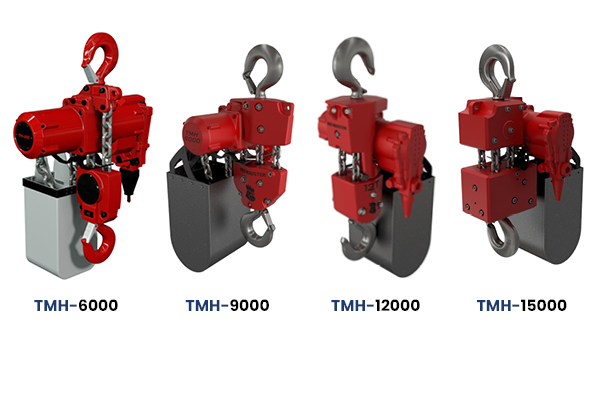

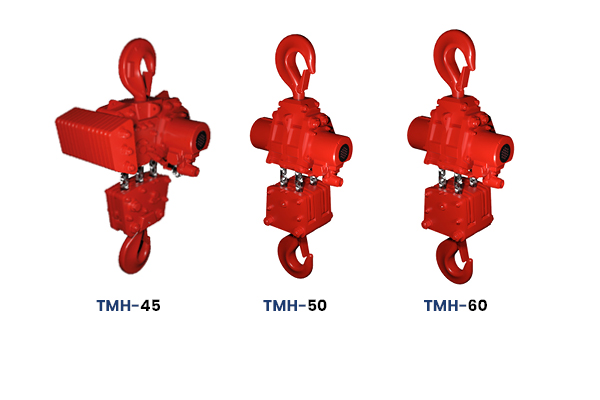

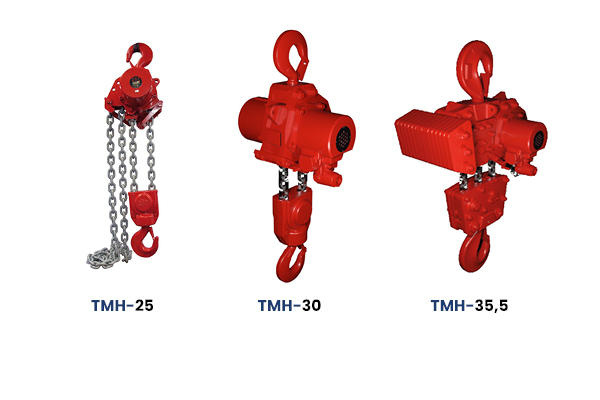

Produktübersicht

Technische Daten

Modell	Kapazität (kg)	Hubgeschw. bei Volllast (m/min.)	Hubgeschw. ohne Last (m/min.)	Senkgeschw. bei Volllast (m/min.)	Luftverbrauch beim Heben (l/Sek.)	Luftverbrauch beim Senken (l/Sek.)	Luftanschluss (Zoll)	Min. Schlauchdurchmesser (Zoll)	Luftdruck (Mpa)	Gewicht mit 3 m Hub	Zusatzgewicht per m Hub (kg)	Kettenstränge	Standard ATEX GAS II 3G Ex h IIA T4 Gc STAUB II 3D Ex h IIIA 135°C Dc	Optional ATEX GAS II 2G Ex h IIB T4 Gb STAUB II 2D Ex h IIIB 135°C Db	Optional ATEX GAS II 2G Ex h IIC T4 Gb STAUB II 2D Ex h IIIC 135°C Db
TCR-600250C	250	9.3	19	17.9	11.7	15	PT 3/8	1/2	0,4-0,63	31.1	0.8	1	Ja	Ja	Ja
TCR-600250PE	250	9.3	19	17.9	11.7	15	PT 3/8	1/2	0,4-0,63	31.1	0.8	1	Ja	Ja	Ja
TCR-500C	500	10.5	20.5	17.9	25	27	PT 1/2	1/2	0,4-0,63	31.1	0.8	1	Ja	Ja	Ja
TCR-500PE	500	10.5	20.5	17.9	25	27	PT 1/2	1/2	0,4-0,63	31.1	0.8	1	Ja	Ja	Ja
TCR-1000C2	1000	5.3	9.5	9	25	27	PT 1/2	1/2	0,4-0,63	35.2	1.6	2	Ja	Ja	Ja
TCR-1000P2E	1000	5.3	9.5	9	25	27	PT 1/2	1/2	0,4-0,63	35.2	1.6	2	Ja	Ja	Ja
TCR-1000C	1000	6	11.3	10.3	25	28	PT 1/2	1/2	0,4-0,63	34	1.1	1	Ja	Ja	Ja
TCR-1000PE	1000	6	11.3	10.3	25	28	PT 1/2	1/2	0,4-0,63	34	1.1	1	Ja	Ja	Ja
TCR-2000C2	2000	3	5.7	5.2	25	30	PT 1/2	1/2	0,4-0,63	39.7	2.2	2	Ja	Ja	Ja
TCR-2000P2E	2000	3	5.7	5.2	25	30	PT 1/2	1/2	0,4-0,63	39.7	2.2	2	Ja	Ja	Ja
TMH-3000C	3000	5.4	10.8	10.2	56	68	PT 1	3/4	0,4-0,63	99	3.8	1	Ja	Ja	Ja
TMH-3000PE	3000	5.4	10.8	10.2	56	68	PT 1	3/4	0,4-0,63	99	3.8	1	Ja	Ja	Ja
TMH-6000C2	6000	2.7	5.4	5.1	56	68	PT 1	3/4	0,4-0,63	124	7.6	2	Ja	Ja	Ja
TMH-6000P2E	6000	2.7	5.4	5.1	56	68	PT 1	3/4	0,4-0,63	124	7.6	2	Ja	Ja	Ja
TMH-10C2	10000	1.6	3.3	3.2	58.3	71.7	PT 1	1	0,4-0,63	206	11.4	2	Ja	Ja	Ja
TMH-10P2E	10000	1.6	3.3	3.2	58.3	71.7	PT 1	1	0,4-0,63	206	11.4	2	Ja	Ja	Ja
TMH-15C3	15000	1.05	2.2	2.1	58.3	71.7	PT 1	1	0,4-0,63	316	17.1	3	Ja	Ja	Ja
TMH-15P3E	15000	1.05	2.2	2.1	58.3	71.7	PT 1	1	0,4-0,63	316	17.1	3	Ja	Ja	Ja
TMH-20C4	20000	0.8	1.6	1.6	58.3	71.7	PT 1	1	0,4-0,63	466	22.8	4	Ja	Ja	Ja
TMH-20P4E	20000	0.8	1.6	1.6	58.3	71.7	PT 1	1	0,4-0,63	466	22.8	4	Ja	Ja	Ja
TMH-25C2	25000	1.4	2.7	3	108	180	PT 1 1/2	1 1/2	0,4-0,63	581	24.4	2	Ja	Ja	Ja
TMH-25P2E	25000	1.4	2.7	3	108	180	PT 1 1/2	1 1/2	0,4-0,63	581	24.4	2	Ja	Ja	Ja
TMH-30C2	30000	1	2.7	2.7	108	166	PT 1 1/2	1 1/2	0,4-0,63	581	24.4	2	Ja	Ja	Ja
TMH-30P2E	30000	1	2.7	2.7	108	166	PT 1 1/2	1 1/2	0,4-0,63	581	24.4	2	Ja	Ja	Ja
TMH-37,5/C3	37500	0.9	1.8	2	108	180	PT 1 1/2	1 1/2	0,4-0,63	1300	36.6	3	Ja	Ja	Ja
TMH-37,5/P3E	37500	0.9	1.8	2	108	180	PT 1 1/2	1 1/2	0,4-0,63	1300	36.6	3	Ja	Ja	Ja
TMH-45/C3	45000	0.65	1.8	1.8	108	166	PT 1 1/2	1 1/2	0,4-0,63	1300	36.6	3	Ja	Ja	Ja
TMH45/P3E	45000	0.65	1.8	1.8	108	166	PT 1 1/2	1 1/2	0,4-0,63	1300	36.6	3	Ja	Ja	Ja
TMH-50/C4	50000	0.7	1.3	1.5	108	180	PT 1 1/2	1 1/2	0,4-0,63	1800	48.8	4	Ja	Ja	Ja
TMH-50/P4E	50000	0.7	1.3	1.5	108	180	PT 1 1/2	1 1/2	0,4-0,63	1800	48.8	4	Ja	Ja	Ja
TMH-60/C4	60000	0.5	1.3	1.3	108	167	PT 1 1/2	1 1/2	0,4-0,63	1800	48.8	4	Ja	Ja	Ja
TMH-60/P4E	60000	0.5	1.3	1.3	108	167	PT 1 1/2	1 1/2	0,4-0,63	1800	48.8	4	Ja	Ja	Ja

*C = Seilbedienung / DPE = Drucktastensteuerung

Hinweis: Detailiertere Informationen und Informationen zu Hubwerken, Hebezügen, Laufkatzen und BOP-Hebezeugsystemen entnehmen Sie bitte der PDF im Downloadbereich.
