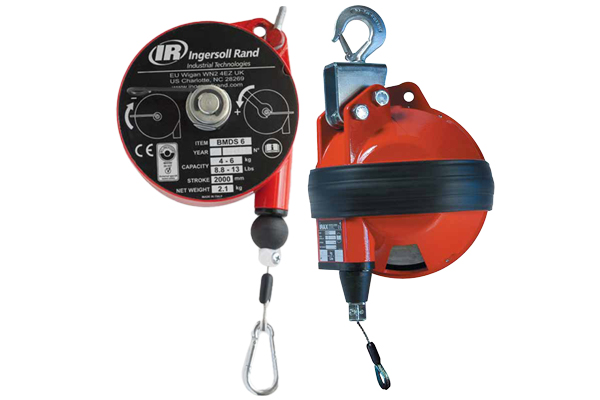

Federzug Balancer B-Serie Ansicht BMD / BSD

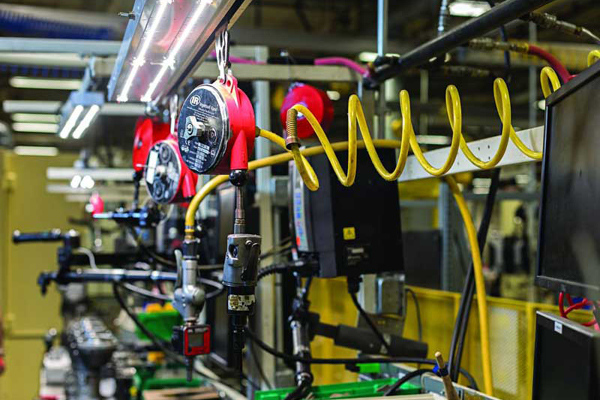

Federzug Balancer B-Serie BLD Anwendung

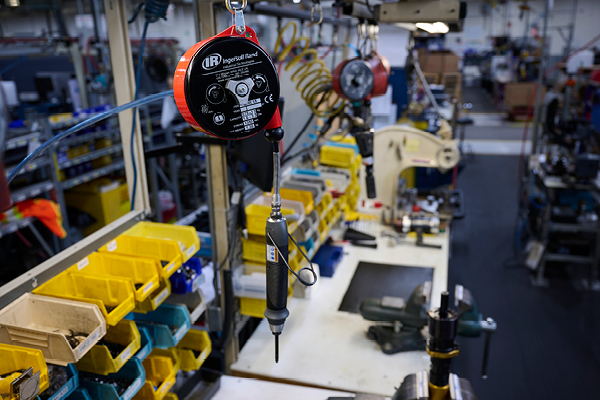

Federzug Balancer B-Serie BMD Anwendung

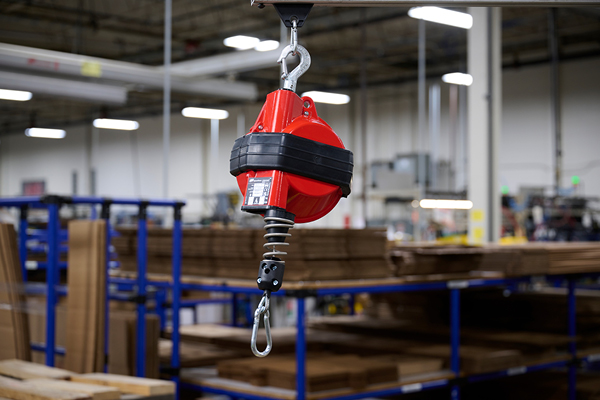

Federzug Balancer B-Serie BSD Anwendung

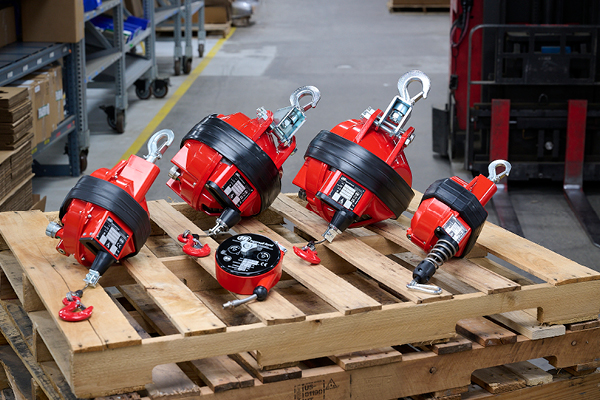

Federzug Balancer B-Serie Gesamtansicht

Federzug Balancer B-Serie Ansicht BMD / BSD

https://www.dwt-gmbh.deFederzug Balancer B-Serie BLD Anwendung

Mechanische Kabel-Federzüge B-Serie

Mechanische Kabel-Federzüge für ergonomischen Werkzeug- und Lastausgleich in Industrie und Montage

Tragkräfte von 0,4 kg bis 165 kg
Sechs Baureihen für unterschiedlichste Anwendungen
Seilauszug bis zu 3,0 m
Optional mit Arretierung (BMDLL-Serie)
Kompakte und langlebige Bauweise
Mit Zubehör OPTRI bis 180 kg drehbar

Anfrage senden

Die Kabel-Federzüge der B-Serie von Ingersoll Rand sind mechanische Balancer, die Werkzeuge und Lasten in der Schwebe halten und so ergonomisches, ermüdungsfreies Arbeiten ermöglichen. Mit sechs Baureihen – BIDS, BLD, BMD, BHD, BHR und BSD – deckt die Serie ein breites Tragkraftspektrum von 0,4 kg bis 165 kg ab und bietet damit für nahezu jede Anwendung im Werkzeugtransport und bei Überkopfarbeiten die passende Lösung. Je nach Modell stehen Seilauszüge von 1,3 m bis 3,0 m zur Verfügung. Die BMDLL-Serie verfügt zusätzlich über eine Arretierung, mit der sich die Position sicher fixieren lässt,

während die BHR-Serie als kompakter 1/4"-Schlauch-Federzug speziell für leichte Anwendungen konzipiert ist. Alle Modelle zeichnen sich durch eine robuste, wartungsarme Konstruktion aus, die auf den Dauereinsatz in industriellen Umgebungen ausgelegt ist. Mit dem optionalen Zubehör OPTRI lässt sich der untere Haken drehbar gestalten, wodurch Lasten noch präziser und komfortabler positioniert werden können – nutzbar für die Serien BHD, BSD und BSDL bis zu 180 kg. Die Kabel-Federzüge der B-Serie eignen sich damit ideal für den Einsatz in der Automobilindustrie, der Lebensmittelindustrie sowie im Maschinen- und Anlagenbau.

Tragkräfte von 0,4 kg bis 165 kg (mit OPTRI bis 180 kg)
Sechs Serien: BIDS, BLD, BMD, BHD, BHR, BSD
Seilauszug je nach Serie von 1,3 m bis 3,0 m
Mechanischer Kraftausgleich ohne externe Energiequelle
BMDLL-Serie mit integrierter Arretierung
BHR-Serie als 1/4"-Schlauch-Federzug
Robuste, wartungsarme Konstruktion
Geringes Eigengewicht je nach Baugröße
Optional mit drehbarem Unterhaken (Zubehör OPTRI)
Für den durchgängigen Industrieeinsatz konzipiert

Werkzeugtransport
Überkopfarbeiten
Automobilindustrie
Lebensmittelindustrie
Maschinen- & Anlagenbau
Montagearbeiten
Ergonomischer Kraftausgleich
Ermüdungsfreies Arbeiten
Präzise Lastpositionierung
Sicheres Fixieren durch Arretierung
Drehbare Hakenaufnahme mit OPTRI
Breites Tragkraftspektrum
Kompakte Bauweise
Wartungsarmer Betrieb
Robuste Industriequalität
Vielseitig einsetzbar
Einfache Handhabung
Für Dauereinsatz ausgelegt

Flyer Mechanische Kabel-Federzüge B-Serie

DOWNLOAD PDF

Produktübersicht

Technische Daten

Modell	Tragkraft (kg)	Seilauszug (m)	Gewicht (kg)	Modell	Tragkraft (kg)	Seilauszug (m)	Gewicht (kg)	Zubehör
Serie BIDS, BMD, BHD, BHR				Serie BLD, BSD				OPTRI
BIDS Serie				BLD Serie				Mit dem Zubehör OPTRI wird der untere Haken drehbar und ermöglicht eine präzisere und komfortablere Positionierung von Lasten.
BIDS-7	4,0 - 7,0	2,0	5,0	BLD-1	0,4 - 1,0	1,60	0,6	Nutzbar für die Serien: BHD, BSD und BSDL bis zu 180kg.
BIDS-10	7,0 - 10	2,0	5,5	BLD-2	1,0 - 2,0	1,60	0,6
BIDS-14	10 - 14	2,0	5,5	BLD-3	2,0 - 3,0	1,60	0,7
BIDS-18	14 - 18	2,0	6,5	BSD Serie
BIDS-22	18 - 22	2,0	6,0	BSD-20	15 - 20	2,5	19,0
BIDS-26	22 - 25	2,0	6,6	BSDL-20	15 - 20	3,0	19,1
BMD Serie				BSDL-25	20 - 25	3,0	19,9
BMDS-2	1,0 - 2,5	2,0	2,0	BSD-30	20 - 30	2,5	19,8
BMDS-4	2,0 - 4,0	2,0	2,0	BSDL-35	25 - 35	3,0	20,9
BMDL-4	2,0 - 4,0	2,5	2,9	BSD-40	30 - 40	2,5	20,8
BMDS-6	4,0 - 6,0	2,0	2,3	BSDL-45	35 - 45	3,0	23,8
BMDL-6	4,0 - 6,0	2,5	3,2	BSD-50	40 - 50	2,5	23,9
BMDS-8	6,0 - 8,0	2,0	2,5	BSDL-50	40 - 50	3,0	23,9
BMDL-8	6,0 - 8,0	2,5	3,5	BSD-60	50 - 60	2,5	25,4
BMDL-10	8,0 - 10	2,5	3,5	BSDL-60	50 - 60	3,0	25,3
BMDL-12	10 - 14	2,5	4,0	BSD-70	60 - 70	2,5	26,8
BMDLL-4*	2,0 - 4,0	2,5	3,0	BSDL-70	60 - 70	3,0	26,7
BMDLL-6*	4,0 - 6,0	2,5	3,3	BSD-80	70 - 80	2,5	27,8
BMDLL-8*	6,0 - 8,0	2,5	3,6	BSDL-80	70 - 80	3,0	28,0
BMDLL-10*	8,0 - 10	2,5	3,8	BSD-90	80 - 90	2,5	28,8
BHD Serie				BSDL-90	80 - 90	3,0	29,0
BHD-15	10 - 15	2,0	10,3	BSD-100	90 - 100	2,5	35,6
BHD-20	15 - 20	2,0	10,6	BSDL-100	90 - 100	3,0	36,8
BHD-25	20 - 25	2,0	11,2	BSDL-115	110 - 115	3,0	38,7
BHD-30	25 - 30	2,0	11,5	BSD-120	100 - 120	2,5	38,7
BHD-35	30 - 35	2,0	11,8	BSDL-130	115 - 130	3,0	39,9
BHD-45	35 - 45	2,0	12,4	BSD-140	120 - 140	2,5	41,8
BHD-55	45 - 55	2,0	12,5	BSDL-140	130 - 140	3,0	42,8
BHD-65	55 - 65	2,0	13,6	BSD-150	130 - 150	2,5	44,5
BHR Serie				BSDL-150	140 - 150	3,0	45,6
BHR-8**	0,4 - 0,8	1,3	1,17	BSD-165	150 - 165	2,5	48,2
BHR-15**	0,7 - 1,5	1,3	1,2
BHR-25**	1,2 - 2.5	1,3	1,34

*Federzüge mit Arretierung
**1/4“ Schlauch-Federzüge
