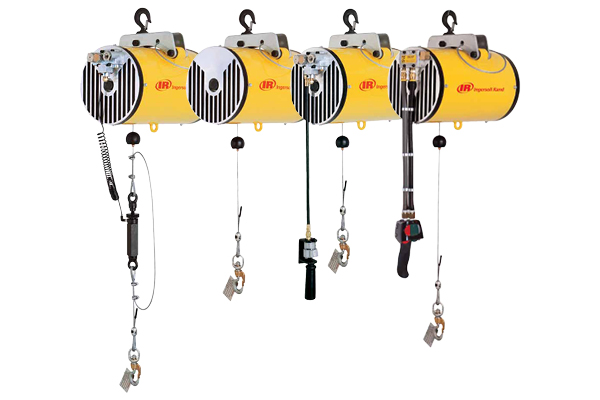

Druckluftbalancer Ingersoll Rand

IR Druckluft-Balancer

für ergonomisches Handling von Werkzeugen und Lasten bis 909 kg

Tragkraft von 22 bis 909 kg
Vier Varianten: BA, BW, EA, ZA
Sauberer, ölfreier Betrieb
Einfache Einstellung & Bedienung
Robuste Zuverlässigkeit im Dauerbetrieb
Geringer Wartungsaufwand
Optional mit Sicherheitsvorrichtung Z-Stop

Die Druckluft Balancer Serie BA/BW/EA/ZA von Ingersoll Rand wurde für das ergonomische Handling von Werkzeugen und Lasten von 22 bis 909 kg entwickelt. Durch den sauberen, ölfreien Betrieb und die einfache Einstellung der Steuerelemente eignen sich die Balancer ideal für den flexiblen Einsatz in Produktion und Montage, etwa zum Halten von Werkzeugen, Schweißpistolen oder Haltevorrichtungen. Die Serie steht in vier Ausführungen zur Verfügung: Die BA-Variante verfügt über ein Servo-Steuergerät, das über den gesamten Bewegungsbereich eine konstante Spannung aufrechterhält. Die BW-Variante ist das Basisgerät ohne Steuergerät und eignet sich besonders für die Integration in Greifer. Die EA-Ausführung ermöglicht mit ihrem

Hängesteuergerät und Drehkippschalter die Balancierung von bis zu drei unterschiedlichen Lasten – ideal für die Greiferbalancierung mit oder ohne Werkstück. Die ZA-Variante bietet ein ergonomisches, hängendes Auf-/Abwärts-Steuergerät für schnelle und präzise Positionierung, etwa beim Aufnehmen und Absetzen oder in der Präzisionsmontage. Alle Modelle sind je nach Anforderung als Einzelseilzug, Flaschenzug oder Tandem-Ausführung mit Hubhöhen von 1.016 mm bis 3.048 mm erhältlich und optional mit der Sicherheitsvorrichtung Z-Stop ausgestattet. Zu beachten ist, dass die tatsächliche Betriebsleistung vom verfügbaren Anlagenluftdruck abhängt und die Arbeitslast 80 % der Betriebsleistung nicht überschreiten sollte.

Tragkraft von 22 kg bis 909 kg
Vier Ausführungen: BA (Servo-Steuergerät), BW (ohne Steuergerät), EA (3-Lasten-Steuerung), ZA (Tasten-Steuergerät)
Einfache Einstellung und schneller Zugang zu den Steuerelementen
Sauberer, ölfreier Betrieb
Robuste Konstruktion für den Dauereinsatz bei geringer Wartung
Ausführung als Einzelseilzug, Flaschenzug oder Tandem
Hub je nach Modell von 1.016 mm bis 3.048 mm
Optional mit Sicherheitsvorrichtung Z-Stop
Konstante Spannung über den gesamten Bewegungsbereich (BA)
Ergonomisches hängendes Auf-/Abwärts-Steuergerät (ZA)
Standardschlauchlänge 3,7 m (EA/ZA)

Werkzeughandhabung
Schweißpistolen halten
Haltevorrichtungen balancieren
Greiferintegration
Präzisionsmontage
Aufnehmen und Absetzen von Lasten
Produktionslinien
Montagearbeitsplätze
Sauberer, ölfreier Betrieb
Ergonomisches Handling
Konstante Lastspannung
Schnelle, präzise Positionierung
Große Tragkraftauswahl bis 909 kg
Flexible Ausführungen (BA/BW/EA/ZA)
Optional mit Sicherheitsvorrichtung Z-Stop
Robuste Zuverlässigkeit
Wartungsarmer Betrieb

Flyer Ingersoll Rand Druckluft-Balancer

DOWNLOAD PDF

Produktübersicht

Technische Daten

Bauweise	Modell	Tragkraft (kg)	Gewicht (kg)
Auszug 2000 mm
Leichte Bauweise	9354AX	4 - 7	5
Leichte Bauweise	9355AX	7 - 10	5.5
Leichte Bauweise	9356AX	10 - 14	5.5
Leichte Bauweise	9357AX	14 - 18	6.5
Leichte Bauweise	9358AX	18 - 22	6
Leichte Bauweise	9359AX	22 - 25	6.6
Auszug 2100 mm
Schwere Bauweise	9502AX	20 - 30	~15
Schwere Bauweise	9503AX	30 - 40	~15
Schwere Bauweise	9504AX	40 - 50	~15
Schwere Bauweise	9505AX	50 - 60	~15
Schwere Bauweise	9506AX	60 - 70	~15
Schwere Bauweise	9507AX	70 - 80	~15
Schwere Bauweise	9508AX	80 - 90	~15
Schwere Bauweise	9509AX	90 - 100	~15
Auszug 2700 mm
Schwere Bauweise	9520AX	12 - 20	~15
Schwere Bauweise	9521AX	20 - 30	~15
Schwere Bauweise	9522AX	30 - 40	~15
Schwere Bauweise	9523AX	40 - 50	~15
Schwere Bauweise	9524AX	50 - 60	~15
Schwere Bauweise	9525AX	60 - 70	~15
