Für Rohre bis zu 80"

  • Bis zu 80% der Wurzellänge können geschweißt werden, ohne die Zentrierung zu lockern
  • Bereich AD: 3 - 48"
  • Erhältlich in einer leichten, mittelschweren (mit Brücken) und einer mittelschweren Ausführung (ohne Brücken)

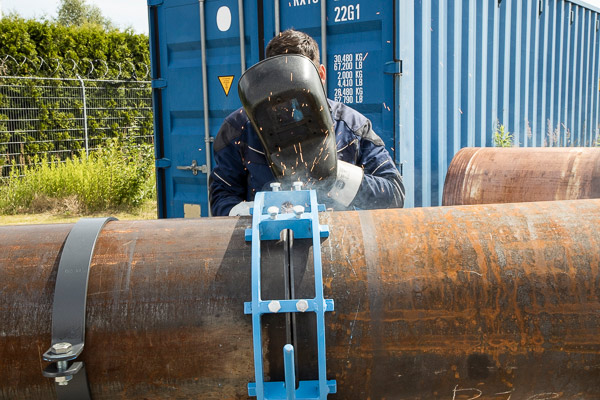

  • Zum Heften oder Zentrieren von Rohren



 DWT PipeTools


Anfrage senden Online Live Demo

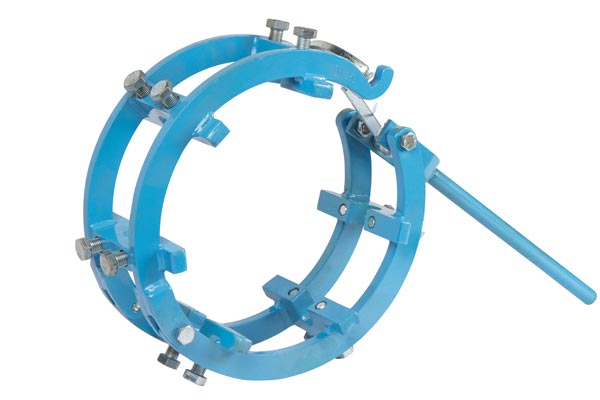

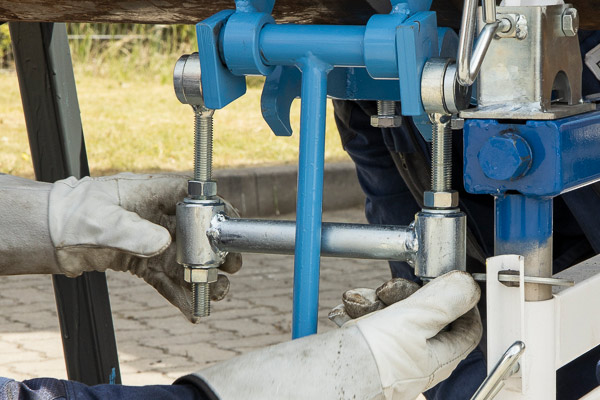

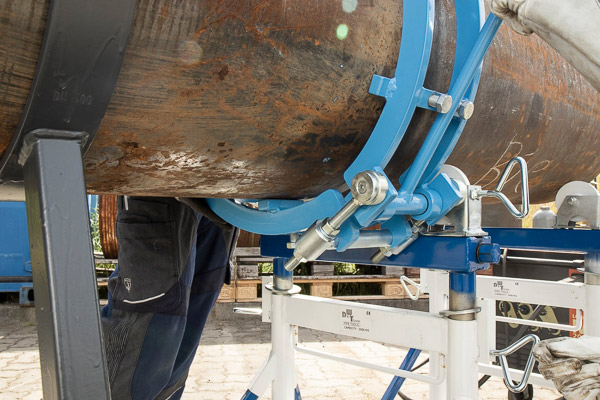

Unsere mechanische Rohraußenzentrierung ermöglicht es, Rohre mithilfe der Spindelschrauben so auszurichten, dass eine bündige Heftschweißung ohne Versatz der Rohrkanten durchgeführt werden kann.

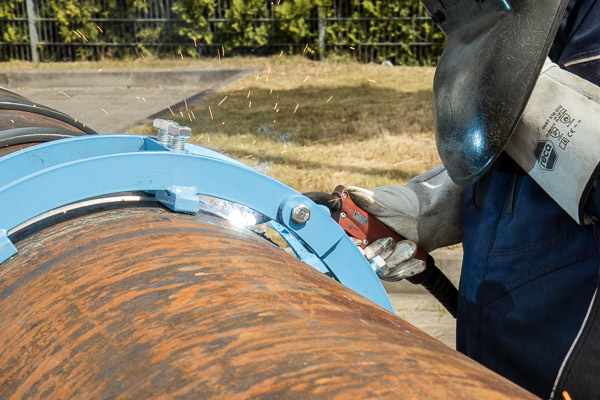

Die breiten Brücken ermöglichen es, bis zu 80 % der Wurzellage zu schweißen, ohne die Schelle entfernen zu müssen.
Artikelnummer
Rohrnennweite
Bereich AD
Gewicht
11 003 0088
DN 80
3" (88 mm)
5,3 kg
11 003 0114
DN 100
4" (114 mm)
6,0 kg
11 003 0125
DN 125
5" (141 mm)
6,3 kg
11 003 0168
DN 150
6" (168 mm)
8,5 kg
11 003 0219
DN 200
8" (219 mm)
11,0 kg
11 003 0273
DN 250
10" (273 mm)
15,0 kg
11 003 0323
DN 300
12" (323 mm)
17,0 kg
11 003 0355
DN 350
14" (355 mm)
20,5 kg
11 003 0406
DN 400
16" (406 mm)
22,0 kg
11 003 0457
DN 450
18" (457 mm)
24,5 kg



Artikelnummer
Rohrnennweite
Bereich AD
Gewicht
11 004 0114
DN 100
4" (114 mm)
9,0 kg
11 004 0139
DN 125
5" (141 mm)
9,5 kg
11 004 0168
DN 150
6" (168 mm)
10,0 kg
11 004 0219
DN 200
8" (219 mm)
13,0 kg
11 004 0273
DN 250
10" (273 mm)
17,0 kg
11 004 0323
DN 300
12" (323 mm)
23,0 kg
11 004 0355
DN 350
14" (355 mm)
27,0 kg
11 004 0406
DN 400
16" (406 mm)
31,0 kg
11 004 0457
DN 450
18" (457 mm)
36,0 kg
11 004 0508
DN 500
20" (508 mm)
38,0 kg


Artikelnummer
Rohrnenngröße
Bereich AD
Gewicht
11 N04 0406
DN 400
16" (406 mm)
33,0 kg
11 N04 0457
DN 450
18" (457 mm)
38,0 kg
11 N04 0508
DN 500
20" (508 mm)
42,0 kg
11 N04 0559
DN 550
22" (559 mm)
49,0 kg
11 N04 0610
DN 600
24" (610 mm)
52,0 kg
11 N04 0711
DN 700
28" (711 mm)
58,0 kg
11 N04 0762
DN 750
30" (762 mm)
60,0 kg
11 N04 0813
DN 800
32" (813 mm)
62,0 kg
11 N04 0914
DN 900
36" (914 mm)
70,0 kg
11 N04 1016
DN 1.000
40" (1.016 mm)
72,0 kg
11 N04 1067
DN 1.050
42" (1.067 mm)
78,0 kg
11 N04 1118
DN 1.100
44" (1.118 mm)
85,0 kg
11 N04 1220
DN 1.200
48" (1.219 mm)
100,0 kg
