Für Rohre bis zu 80"

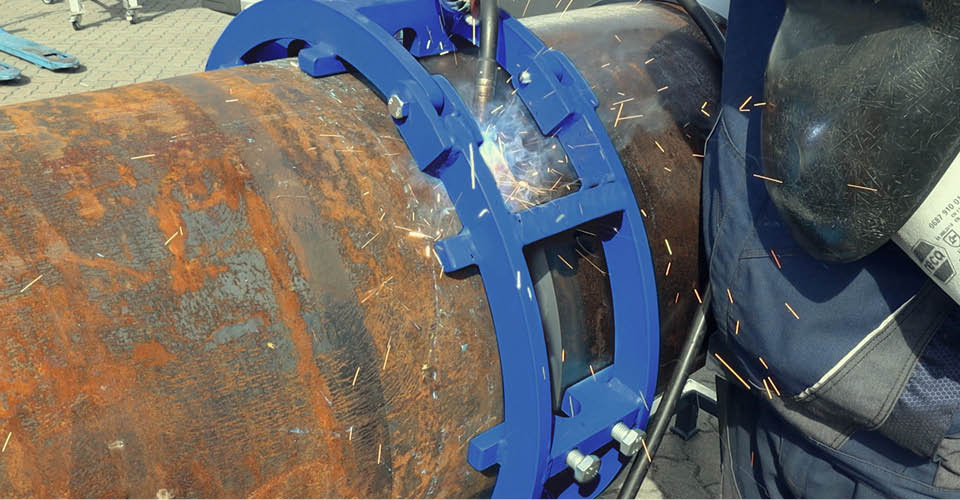

  • Bis zu 90 % der Wurzellage können geschweißt werden, ohne die Zentrierung zu lockern

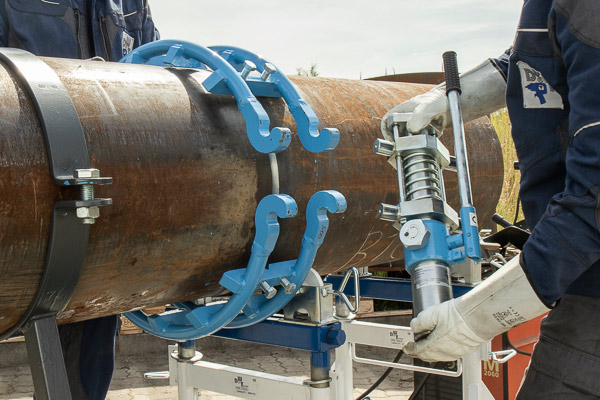

  • Alle Zentrierungen sind mit einem eingebauten Hydraulikzylinder ausgestattet
  • Der Kantenversatz wird durch das Eintreiben des Spalteisens unter die schräg angefasten Brücken beseitigt

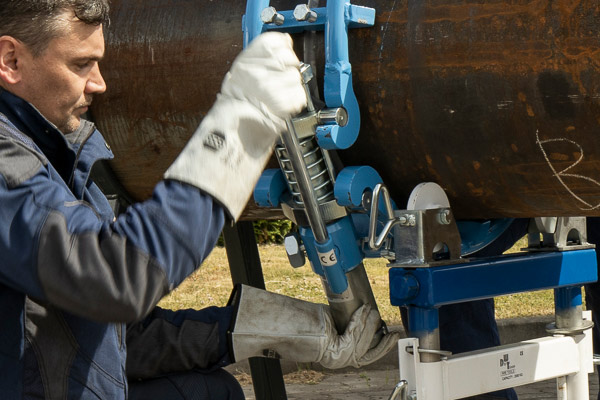

  • Der Hydraulikzylinder ist mit einer Feststellvorrichtung ausgestattet


 DWT PipeTools

Anfrage senden Online Live Demo

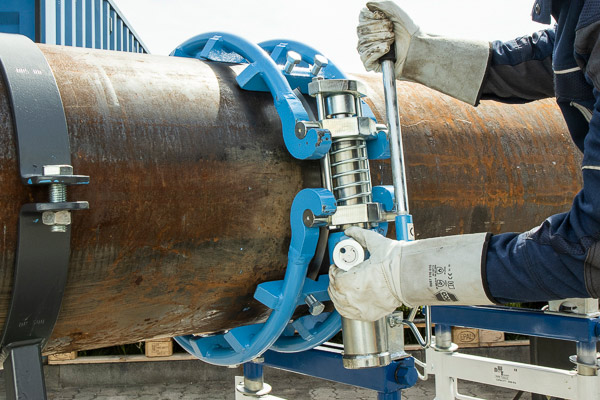

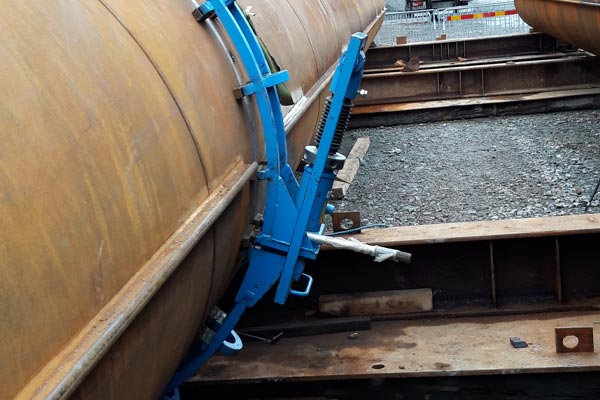

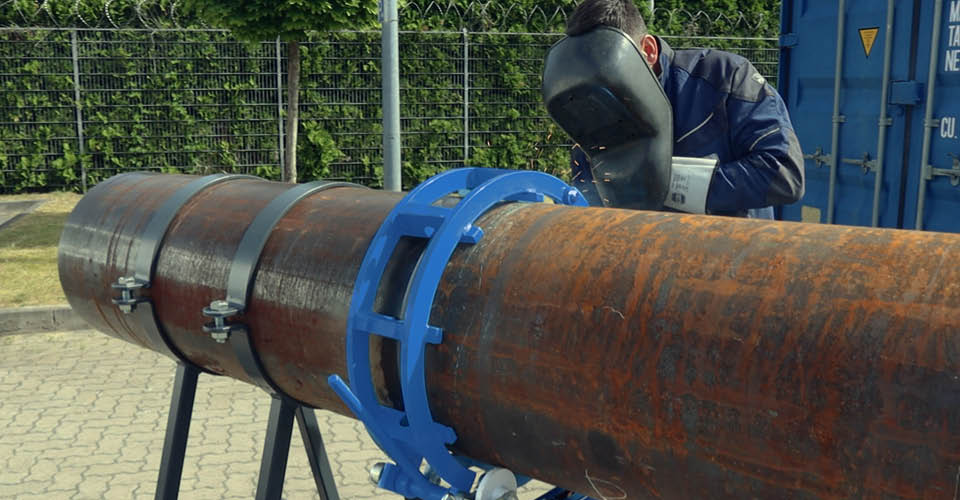

Durch die weit ausgesparten Brücken der hydraulischen Rohraußenzentrierung kann bis zu 90 % der Wurzellage geschweißt werden, ohne die Zentrierung zu lösen. Der Kantenversatz wird durch das Eintreiben des Spalteisens unter die schräg angefasten Brücken effektiv beseitigt.
Der für die Mittelschwere Ausrührung optional erhältliche Hydraulikzylinder arbeitet in allen Positionen und ist für alle Rohrdurchmesser geeignet.
Artikelnummer
Rohrnennweite
Bereich AD
Gewicht
11 001 0323
DN 300
12" (323 mm)
20,0 kg
11 001 0355
DN 350
14" (355 mm)
21,0 kg
11 001 0406
DN 400
16" (406 mm)
21,5 kg
11 001 0457
DN 450
18" (457 mm)
24,0 kg
11 001 0508
DN 500
20" (508 mm)
28,5 kg
11 001 0610
DN 600
24" (610 mm)
30,0 kg
11 001 0660
DN 650
26" (660 mm)
32,5 kg
11 001 0711
DN 700
28" (711 mm)
34,0 kg
11 001 0765
DN 750
30" (762 mm)
38,0 kg
11 001 0813
DN 800
32" (813 mm)
39,5 kg
11 001 0864
DN 850
34" (864 mm)
44,0 kg
11 001 0914
DN 900
36" (914 mm)
53,0 kg
11 001 1016
DN 1.000
40" (1.016 mm)
60,0 kg
11 001 1067
DN 1.050
42" (1.067 mm)
66,0 kg
11 001 1118
DN 1.110
44" (1.118 mm)
71,0 kg
11 001 1220
DN 1.200
48" (1.219 mm)
77,0 kg
11 001 1321
DN 1.300
52" (1.320 mm)
79,0 kg
11 001 1420
DN 1.400
56" (1.420 mm)
82,0 kg
11 001 1520
DN 1.500
60" (1.520 mm)
84,0 kg
11 001 1620
DN 1.600
64" (1.620 mm)
95,0 kg
11 001 1720
DN 1.700
68" (1.720 mm)
102,0 kg
11 001 1820
DN 1.800
72" (1.829 mm)
104,0 kg
11 001 1920
DN 1.900
76" (1.920 mm)
108,0 kg
11 001 2020
DN 2.000
80" (2.032 mm)
115,0 kg


Artikelnummer
Rohrnennweite
Bereich AD
Gewicht
11 SK1 0711
DN 700
28" (711 mm)
95,0 kg
11 SK1 0762
DN 750
30" (762 mm)
100,0 kg
11 SK1 0813
DN 800
32" (813 mm)
106,0 kg
11 SK1 0864
DN 850
34" (864 mm)
115,0 kg
11 SK1 0914
DN 900
36" (914 mm)
123,0 kg
11 SK1 1016
DN 1.000
40" (1.016 mm)
130,0 kg
11 SK1 1067
DN 1.050
42" (1.067 mm)
135,0 kg
11 SK1 1118
DN 1.100
44" (1.118 mm)
138,0 kg
11 SK1 1168
DN 1.150
46" (1.168 mm)
141,0 kg
11 SK1 1220
DN 1.200
48" (1.219 mm)
145,0 kg
11 SK1 1320
DN 1.300
52" (1.321 mm)
149,0 kg
11 SK1 1420
DN 1.400
56" (1.422 mm)
153,0 kg
11 SK1 1520
DN 1.500
60" (1.524 mm)
160,0 kg
11 SK1 1620
DN 1.600
64" (1.626 mm)
170,0 kg
11 SK1 1720
DN 1.700
68" (1.720 mm)
179,0 kg
11 SK1 1820
DN 1.800
72" (1.820 mm)
185,0 kg
11 SK1 1920
DN 1.900
76" (1.920 mm)
195,0 kg
11 SK1 2020
DN 2.000
80" (2.020 mm)
210,0 kg



YouTube

Ihre Datenschutzeinstellungen auf dieser Webseite verhindern das Abspielen von YouTube Videos!
Bitte erlauben Sie Darstellung von YouTube in der Gruppe FUNKTIONAL.

YOUTUBE ERLAUBEN
Weitere Informationen zum Datenschutz finden Sie in unser Datenschutzerklärung.
Dazu passendes Zubehör

Rohrschnellspanner Stahl

Rohrschnellspanner Stahl

Rohrschnellspanner für äußere Rohrzentrierung.



Zum Rohrschnellspanner

Doppel-Rohrzentrierkette

Doppel-Rohrzentrierkette

Spannbereiche:
8 - 60" (203 - 1,524 mm)



zur Rohrzentrierkette

Rohrbock faltbar

Rohrbock faltbar

Max. Tragkraft: 1.500 kg
Max. Rohr AD: 600 mm




zum Rohrbock faltbar

Mobiler Rohrständer Maxi Flex

Rohrständer
Maxi Flex

Max. Tragkraft: 2.000 kg
Max. Rohr AD: 900 mm


Zum Maxi Flex

Hydraulische Rohraußenzentrierung - Versionen

Hydraulische Rohraußenzentrierung

Mittelschwere Ausführung

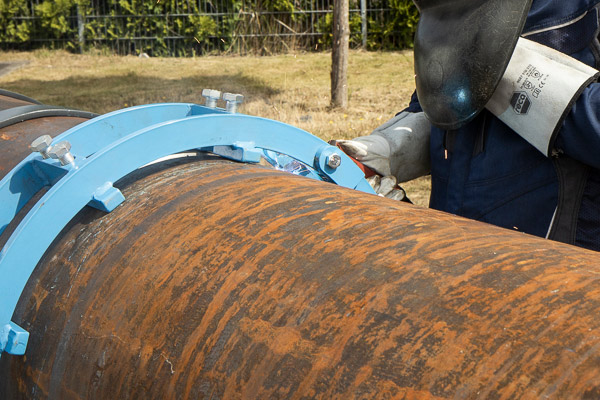

Durch die weit ausgesparten Brücken der hydraulischen Rohraußenzentrierung kann bis zu 90 % der Wurzellage geschweißt werden, ohne die Zentrierung zu lösen.
Der Kantenversatz wird durch das Eintreiben des Spalteisens unter die schräg angefasten Brücken effektiv beseitigt.

Das Produkt enthält keinen Hydraulikzylinder.

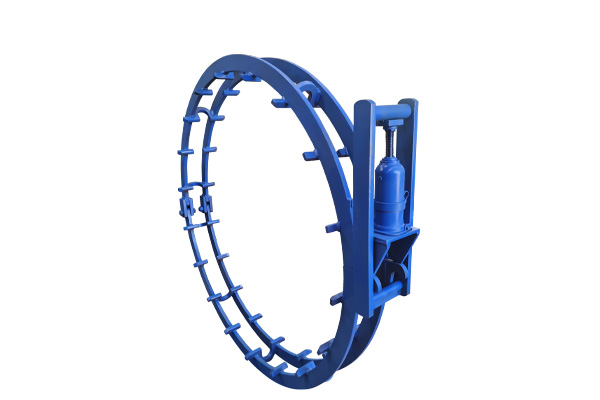

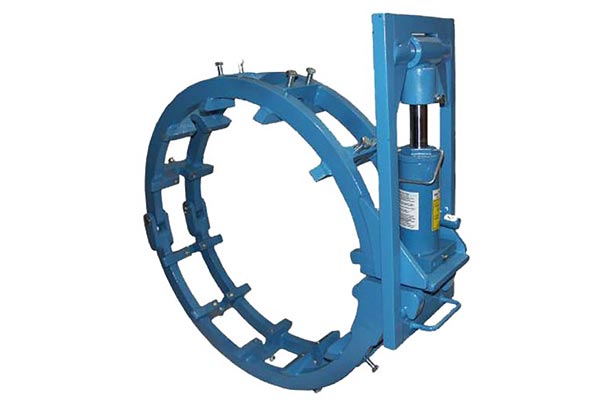

Schwere Ausführung

Der Hydraulikzylinder arbeitet in vertikaler Position und kann bei Bedarf leicht ausgetauscht werden. Die Ausrichtbrücken bieten einen großen Spielraum, sodass bis zu 90 % der Wurzelschweißung durchgeführt werden kann, bevor die Schelle entfernt werden muss. Geeignet für Gasrohre aus feinkörnigem Stahl sowie für dickwandige Rohre aus Flachstahl.
