SPX Vierkantschrauber - TWHC

Hydraulischer Drehmomentschlüssel mit Vierkantabtrieb für präzise Hochmoment-Verschraubungen

Hydraulischer Drehmomentschlüssel mit robustem Vierkantabtrieb
Hohe Drehmomentleistung für industrielle Verschraubungen
Kompakte Bauweise für schwer zugängliche Montagebereiche
Großer Hubwinkel für schnelle Verschraubungszyklen
Multidirektionaler Hydraulikanschluss mit hohem Durchfluss
Vollständig geschlossener Antrieb für erhöhte Sicherheit
Korrosionsbeständige Materialien für langlebigen Einsatz

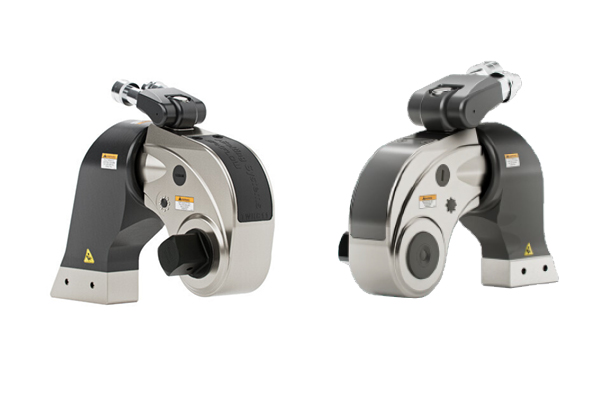

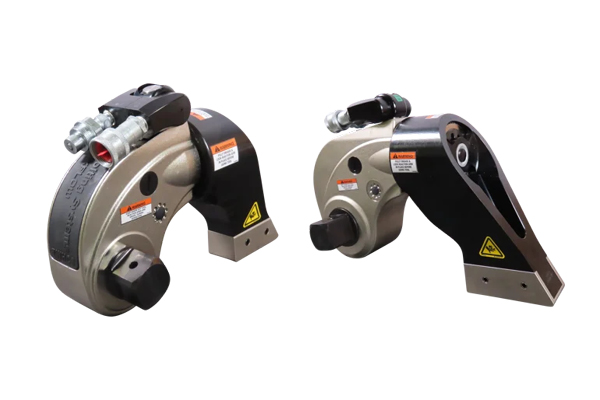

Vierkantschrauber TWHC für präzise Drehmomentübertragung

Anfrage senden

Der hydraulische Drehmomentschlüssel der TWHC-Serie ist ein leistungsstarker Vierkantschrauber für industrielle Hochmomentverschraubungen unter anspruchsvollen Einsatzbedingungen. Als robuster Hydraulikschrauber mit Vierkantabtrieb eignet sich das System ideal für Anwendungen mit großen Schraubendurchmessern und hohen Vorspannkräften. Durch seine kompakte Bauweise ermöglicht der hydraulische Drehmomentschlüssel präzises Arbeiten auch in beengten Montagebereichen. Der langhubige Mechanismus sorgt für eine große Winkelbewegung pro Arbeitshub und erhöht damit die Effizienz im

Verschraubungsprozess. Gleichzeitig gewährleistet das verwindungssteife Gehäuse eine gleichmäßige Drehmomentübertragung und hohe Prozesssicherheit. Der Vierkantschrauber TWHC verfügt über einen multidirektionalen Hydraulikanschluss mit hohem Durchfluss sowie einen vollständig geschlossenen Antriebsmechanismus, der Verschleiß reduziert und die Betriebssicherheit verbessert. Dank korrosionsbeständiger Materialien und langlebiger Konstruktion eignet sich der hydraulische Drehmomentschlüssel besonders für dauerhafte Einsätze in Industrie, Anlagenbau und Wartungsanwendungen.

Modelle: TWHC1, TWHC3, TWHC6, TWHC11, TWHC20, TWHC35, TWHC50
Vierkantgrößen: ¾", 1", 1½", 2½"
Drehmoment min.: 230 Nm
Drehmoment max.: 71.816 Nm
Betriebsdruck: 700 bar
1/4" NPT Hydraulikanschluss
360° positionierbarer Reaktionsarm
Druckknopf-Arretierung
Langhubmechanismus ≥30° pro Hub
Interne Überdrucksicherung
Geschlossenes Sicherheitssystem

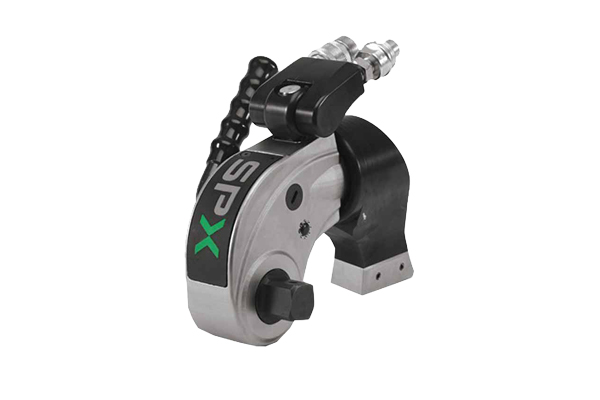

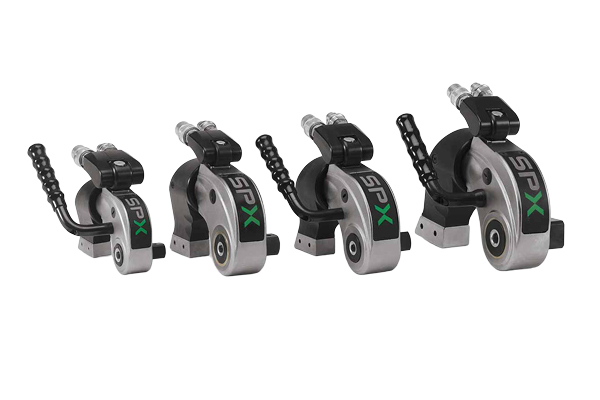

Optional mit Griff erhältlich
Umfangreiches Zubehör (Reaktionsarme, Pads, Verlängerungen)

Kraftwerksbau & Turbinenmontage
Petrochemische Anlagen
Stahl- und Brückenbau
Windkraftanlagen
Offshore-Installationen
Großmaschinen- & Anlagenwartung
Schwerindustrie

Flyer TWHC Serie

DOWNLOAD PDF

Produktübersicht

Technische Details

Modell	Min Drehmoment (Nm)	Max Drehmoment (Nm)	Vierkannt-Größe (Zoll)	Gewicht (Kg)
TWHC1	230	1915	3/4	2.8
TWHC3	510	4249	1	5.3
TWHC6	982	8198	1-1/2	8.8
TWHC11	1811	15095	1-1/2	15.9
TWHC20	3305	27541	2-1/2	27.5
TWHC35	5271	43927	2-1/2	46.3
TWHC50	8628	71816	2-1/2	69

Druck-Drehmoment

Druck	Drehmoment
	TWHC1	TWHC3	TWHC6	TWHC11	TWHC20	TWHC35	TWHC50
Bar	Nm	Nm	Nm	Nm	Nm	Nm	Nm
83	230	510	984	1810	3305	5271	8618
97	268	595	1148	2112	3856	6150	10054
110	306	680	1312	2414	4407	7028	11491
124	345	765	1476	2716	4957	7907	12927
138	383	850	1640	3017	5508	8785	14363
152	421	935	1804	3319	6059	9664	15799
165	460	1020	1967	3621	6610	10542	17236
179	498	1105	2131	3923	7161	11421	18672
193	536	1190	2295	4224	7711	12300	20108
207	574	1275	2459	4526	8262	13178	21545
221	613	1360	2623	4828	8813	14057	22981
234	651	1445	2787	5129	9364	14935	24417
248	689	1530	2951	5431	9915	15814	25854
262	728	1615	3115	5733	10465	16692	27290
276	766	1700	3279	6035	11016	17571	28726
290	804	1785	3443	6336	11567	18449	30163
303	842	1870	3607	6638	12118	19328	31599
317	881	1955	3771	6940	12669	20206	33035
331	919	2040	3935	7242	13220	21085	34472
345	957	2125	4099	7543	13770	21963	35908
359	996	2210	4263	7845	14321	22842	37344
372	1034	2295	4427	8147	14872	23720	38780
386	1072	2380	4591	8449	15423	24599	40217
400	1110	2465	4755	8750	15974	25478	41653
414	1149	2550	4919	9052	16524	26356	43089
427	1187	2635	5083	9354	17075	27235	44526
441	1225	2720	5247	9656	17626	28113	45962
455	1264	2805	5411	9957	18177	28992	47398
469	1302	2890	5575	10259	18728	29870	48835
483	1340	2975	5738	10561	19278	30749	50271
496	1379	3060	5902	10862	19829	31627	51707
510	1417	3144	6066	11164	20380	32506	53144
524	1455	3229	6230	11466	20931	33384	54580
538	1493	3314	6394	11768	21482	34263	56016
552	1532	3399	6558	12069	22033	35141	57453
565	1570	3484	6722	12371	22583	36020	58889
579	1608	3569	6886	12673	23134	36899	60325
593	1647	3654	7050	12975	23685	37777	61762
607	1685	3739	7214	13276	24236	38656	63198
621	1723	3824	7378	13578	24787	39534	64634
634	1761	3909	7542	13880	25337	40413	66070
648	1800	3994	7706	14182	25888	41291	67507
662	1838	4079	7870	14483	26439	42170	68943
676	1876	4164	8034	14785	26990	43048	70379
689	1915	4249	8198	15087	27541	43927	71816

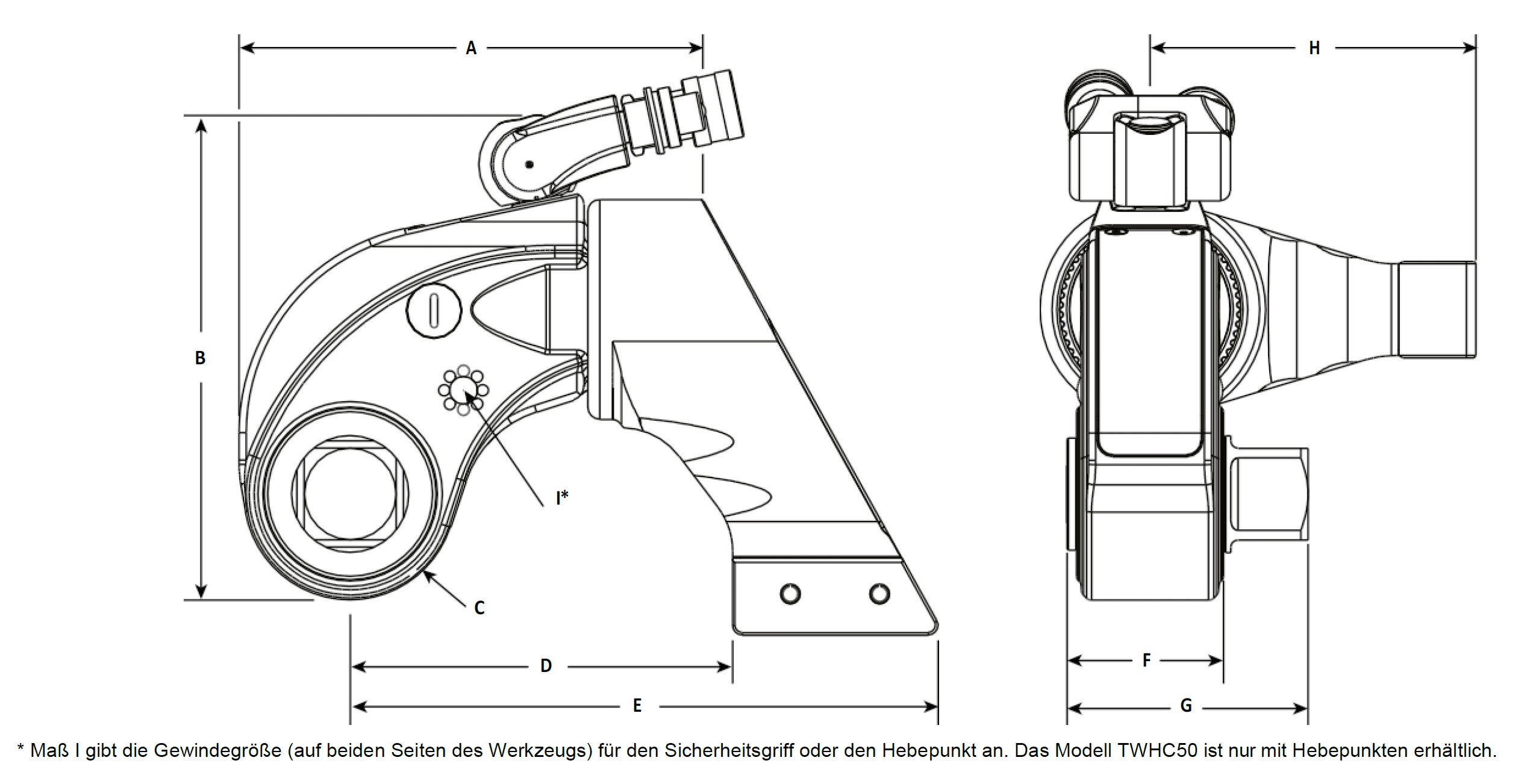

Dimensionen

A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	H (mm)	I (mm)
132	145	28	111.5	170	39.5	67.7	86.1	M6 X
165	173.5	36.5	129.6	197.7	53	83.7	105.1	M6 X
192	201.6	44	158.5	243.7	61	99.9	135.1	M8 X
231	233	53	186	300	86	130	207	M8 X
280	310	64	220	364	94	155	212	M12 X
340	346	78	251	425	121	182	228	M12 X
404.5	356.6	88	266.5	446.6	115	192.2	258	M12 X
