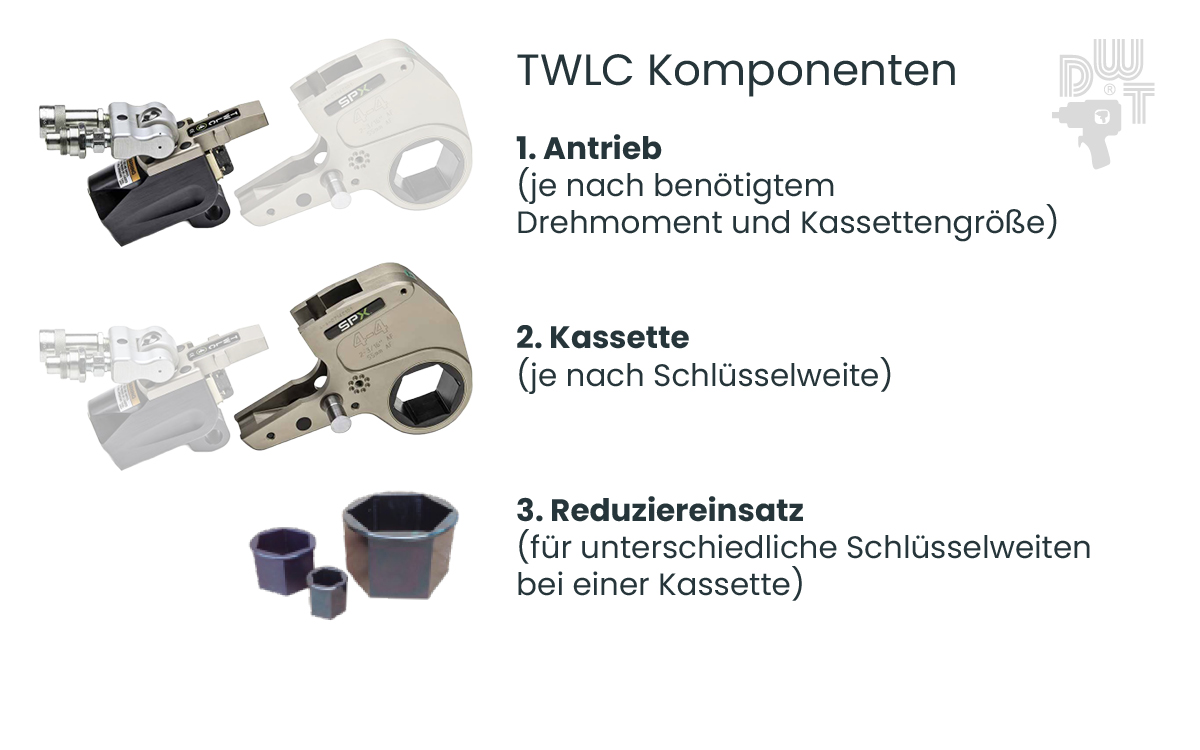

TWLC Antrieb und Kassette

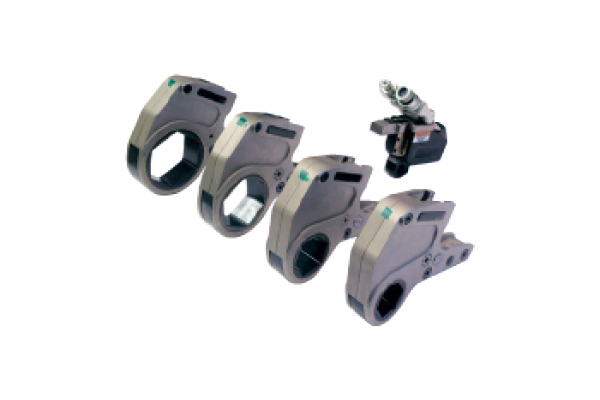

TWLC-Serie - Ein Antrieb viele Kassetten
TWLC-Serie - Ein Antrieb viele Kassetten

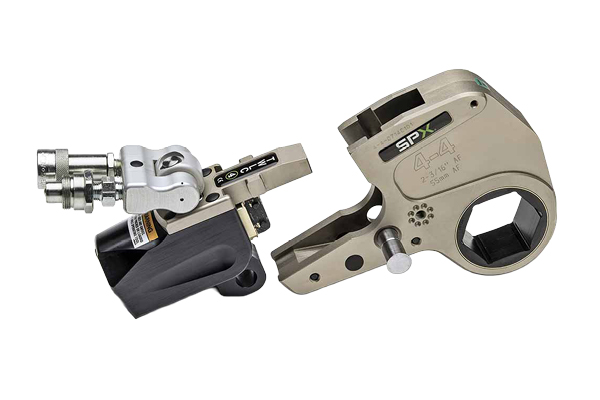

TWLC Antrieb

Dimensionen TWLC

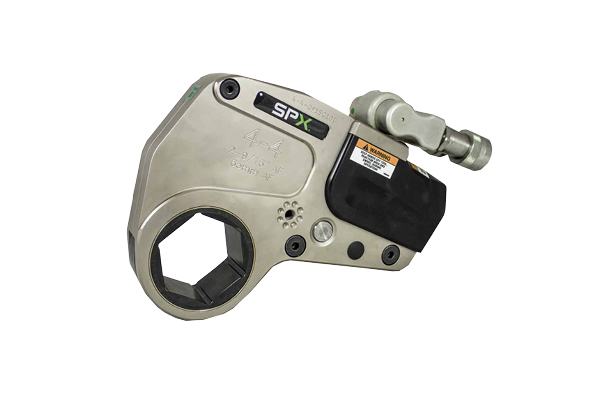

TWLC Serie

SPX Hydraulikschrauber - TWLC

Kompakter Hydraulikschrauber in Kassettenschrauber-Ausführung für sichere Verschraubungen in engen Einbausituationen

Hydraulikschrauber mit Drehmomentbereich 256 – 39.024 Nm bei 700 bar
Extrem kompakter Kassettenschrauber mit geringer Bauhöhe und kleinem Radius
Modulares Hydraulikschrauber-System mit separater Antriebseinheit und Kassette
Werkzeugloser Kassettenwechsel für minimale Stillstandzeiten
Schwimmende Kolbenkonstruktion für gleichmäßige Drehmomentabgabe
Multidirektionaler Hydraulikanschluss mit internem Überdruckventil
Feinzahn-Ratschenmechanismus für präzise Kraftübertragung
Hohe Torsionsfestigkeit und korrosionsbeständige Oberfläche
Hydraulikschrauber geeignet für Offshore- und Unterwassereinsatz
Austauschbare Reaktionsplatte bei größeren Modellen
Reduziereinsätze für unterschiedliche Mutterngrößen verfügbar

Anfrage senden

Der Hydraulikschrauber TWLC ist ein spezialisierter hydraulischer Kassettenschrauber für anspruchsvolle Industrieanwendungen mit extrem eingeschränkten Platzverhältnissen. Als kompakter Hydraulikschrauber ermöglicht der Kassettenschrauber TWLC sichere und kontrollierte Verschraubungen überall dort, wo herkömmliche Drehmomentschlüssel an ihre Grenzen stoßen. Die besonders geringe Bauhöhe und der kleine Gehäuseradius machen diesen Hydraulikschrauber ideal für Flanschverschraubungen und schwer zugängliche Montagebereiche. Das System arbeitet mit 700 bar Betriebsdruck und erreicht je nach Modell Drehmomente bis 39.024 Nm. Die schwimmende Kolbenkonstruktion gewährleistet

eine gleichmäßige Drehmomentübertragung, während der Feinzahn-Ratschenmechanismus präzise Lastwechsel ermöglicht. Dank modularem Aufbau – bestehend aus Antriebseinheit, Kassette und optionalen Reduziereinsätzen – lässt sich der Hydraulikschrauber TWLC exakt an unterschiedliche Mutterngrößen und Anwendungen anpassen. Der werkzeuglose Kassettenwechsel reduziert Stillstandzeiten und erhöht die Effizienz im Montageprozess. Korrosionsbeständige Oberflächen sowie das vollständig geschlossene System ermöglichen den Einsatz dieses Hydraulikschraubers auch unter extremen Umgebungsbedingungen, einschließlich Offshore- und Unterwasseranwendungen.

Betriebsdruck: 700 bar
Drehmomentbereich: 256 – 39.024 Nm
Modelle: TWLC2, TWLC4, TWLC8, TWLC15, TWLC30
Geringe Bauhöhe für minimale Freiräume
Kleiner Reaktionsradius
Multidirektionaler Hydraulikanschluss (1/4" NPT)
Internes Überdruckventil
Werkzeugloser Kassettenwechsel
Austauschbare Reaktionsplatte (bei größeren Modellen)
Hohe Festigkeit bei geringem Gewicht (1,0 – 14,5 kg je nach Modell)
Reduziereinsätze für zahlreiche Mutterngrößen verfügbar
Geeignet für Unterwassereinsatz

Flanschverschraubungen in der Petrochemie
Rohrleitungs- und Pipeline-Montage
Kraftwerks- und Turbinenwartung
Offshore- und Unterwasserinstallationen
Stahl- und Anlagenbau
Schwerindustrie & Großmaschinenmontage
Wartung stark korrodierter Schraubverbindungen

Flyer TWLC Serie

DOWNLOAD PDF

Produktübersicht

Technische Details

Modell	Schlüsselweite (von-bis in mm)		Min Drehmoment (Nm)	Max Drehmoment (Nm)	Gehäuse-Gewicht (Kg)
TWLC2	26	60	256	2,134	1.0
TWLC4	33	80	646	5,386	2.0
TWLC8	49	100	1,293	10,772	3.5
TWLC15	62	116	2,415	20,122	7.0
TWLC30	80	155	4,683	39,024	14.5

Druck-Drehmoment

Druck	Drehmoment
bar	TWLC2 (Nm)	TWLC4 (Nm)	TWLC8 (Nm)	TWLC15 (Nm)	TWLC30 (Nm)
83	256	646	1293	2415	4683
97	299	754	1508	2817	5463
110	341	862	1724	3220	6244
124	384	970	1939	3622	7024
138	427	1077	2154	4024	7805
152	470	1185	2370	4427	8585
165	512	1293	2585	4829	9366
179	555	1400	2801	5232	10146
193	598	1508	3016	5634	10927
207	640	1616	3232	6037	11707
221	683	1724	3447	6439	12488
234	726	1831	3663	6841	13268
248	768	1939	3878	7244	14049
262	811	2047	4093	7646	14829
276	854	2154	4309	8049	15610
290	896	2262	4524	8451	16390
303	939	2370	4740	8854	17171
317	982	2478	4955	9256	17951
331	1024	2585	5171	9659	18732
345	1067	2693	5386	10061	19512
359	1110	2801	5602	10463	20293
372	1152	2909	5817	10866	21073
386	1195	3016	6033	11268	21854
400	1238	3124	6248	11671	22634
414	1280	3232	6463	12073	23415
427	1323	3339	6679	12476	24195
441	1366	3447	6894	12878	24976
455	1409	3555	7110	13280	25756
469	1451	3663	7325	13683	26537
483	1494	3770	7541	14085	27317
496	1537	3878	7756	14488	28098
510	1579	3986	7972	14890	28878
524	1622	4093	8187	15293	29659
538	1665	4201	8402	15695	30439
552	1707	4309	8618	16098	31220
565	1750	4417	8833	16500	32000
579	1793	4524	9049	16902	32780
593	1835	4632	9264	17305	33561
607	1878	4740	9480	17707	34341
621	1921	4848	9695	18110	35122
634	1963	4955	9911	18512	35902
648	2006	5063	10126	18915	36683
662	2049	5171	10341	19317	37463
676	2091	5278	10557	19720	38244
690	2134	5386	10772	20122	39024

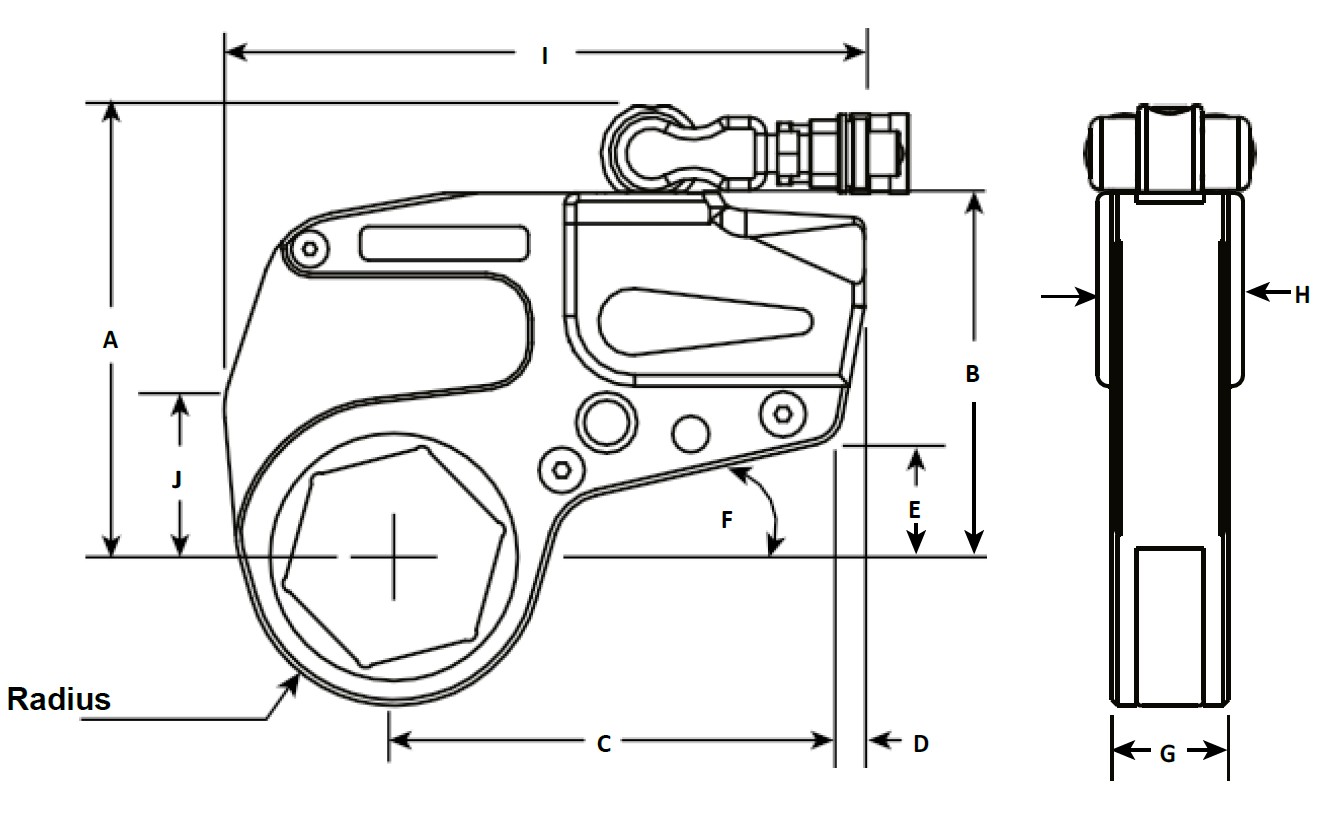

Dimensionen

Modell	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	H (mm)
TWLC2	97	103	128	8	35	13	32	42
TWLC4	120	130	159	9	43	13	42	52
TWLC8	147	158	177	245	40	14	54	67
TWLC15	174	186	200	27	43	14	63	76
TWLC30	223	239	267	26	62	15	82	94
