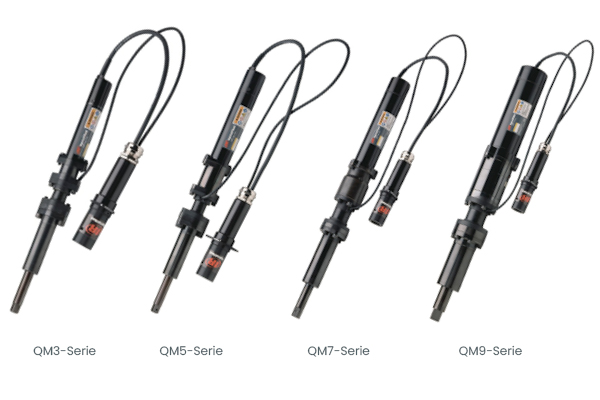

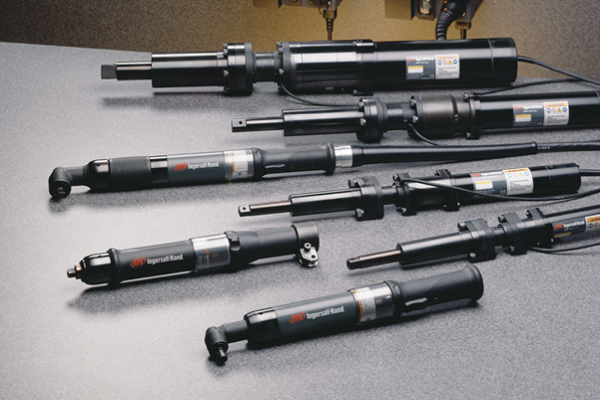

QM Spindel Serien
QM Spindel Serien

QM Spindeln / Einbauschrauber
QM Spindeln / Einbauschrauber

QM Spindel / Einbauschrauber https://www.dwt-gmbh.deQE/QM Schrauber QM Spindel Serien QM Spindeln / Einbauschrauber

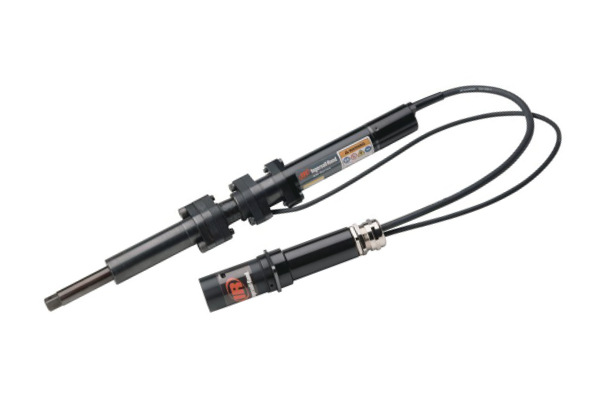

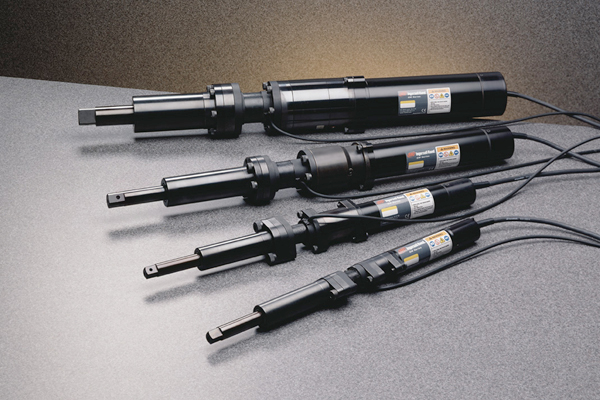

Ingersoll Rand QM Serie - Sensorgesteuerte Inline-Spindeln

Industrielle Verschraubungsspindeln für Einzel- und Mehrfachstationen bis 2.250 Nm

  • Drehmomentbereich: 2–2.250 Nm
  • Drehzahlen: 25–1.382 min⁻¹ (modellabhängig)
  • Präzise Transducer-Technologie mit <5 % Prozessfähigkeitsabweichung
  • Robuste, langlebige Motoren für hohen Lastbetrieb
  • Einzeln oder als Mehrspindelsystem einsetzbar
  • Externes Elektronikmodul zur einfachen Systemintegration
  • Verschiedene Längen, Flansche und Abtriebe verfügbar
  • Integrierbar mit INSIGHTqc Steuerung
  • Varianten für ⅜", ½", ¾" und 1½" Vierkantantrieb
  • Ideal für Serienproduktion & automatisierte Schraubstationen
  • Kompatibel mit INSIGHTqc Controller
Logo Ingersoll Rand

Anfrage senden Online Live Demo

Die Ingersoll Rand QM Serie ist die robuste Lösung für anspruchsvolle Schraubprozesse mit hohem Drehmoment. Sie bietet einen großen Drehmomentbereich von 2 bis 2.250 Nm und eignet sich für den Einsatz in Einzel- oder Mehrspindelanlagen. Die präzise Transducer-Technologie

in Kombination mit langlebigen Hochleistungsmotoren garantiert maximale Prozesssicherheit, Wiederholgenauigkeit und eine lange Lebensdauer – selbst unter extremen Produktionsbedingungen. Ideal für automatisierte Fertigungslinien mit höchsten Qualitätsanforderungen.

  • 2–2.250 Nm Drehmomentbereich
  • <5 % Prozessabweichung
  • 25–1.382 min⁻¹ Drehzahl
  • Modular & skalierbar
  • Externe Steuerung (z. B. INSIGHTqc)
  • Verschiedene Abtriebsformen & Längen
  • Für Einbau & automatisierte Systeme
  • Ob in der Automobilfertigung, im Maschinenbau oder der Schwerindustrie – QM Spindeln liefern kontrollierte Schraubvorgänge auf höchstem Niveau.
  • Dank ihrer Modularität lassen sie sich individuell an Ihre Fertigungsanforderungen anpassen.
  • In Kombination mit einem intelligenten Steuerungssystem wie INSIGHTqc sorgen sie für rückverfolgbare, reproduzierbare und wartungsarme Schraubprozesse mit minimalem Ausschuss.

Flyer QM Serie

DOWNLOAD PDF

Produktübersicht

  • Übersicht Einbauschrauber / Spindeln
    Modell Drehmoment
    (Nm)    		 max. Drehmoment
    (Nm)    		 Schraubengröße Drehzahl
    (U/min)    		 Gewicht
    (kg)    		 Gesamtlänge
    (mm)    		 Antrieb
    QM3SS008H22S06 2,0 – 6,0 8 M4 1382 2.7 599 ⅜" Vierkant
    QM3SS008H22S08 2,0 – 6,0 8 M4 1382 2.7 599 ½" Vierkant
    QM3SS008H62S06 2,0 – 6,0 8 M4 1382 2.4 449 ⅜" Vierkant
    QM3SS008H62S08 2,0 – 6,0 8 M4 1382 2.4 449 ½" Vierkant
    QM3SS008H92S06 2,0 – 6,0 8 M4 1382 2.4 524 ⅜" Vierkant
    QM3SS008H92S08 2,0 – 6,0 8 M4 1382 2.5 524 ½" Vierkant
    QM3SS012H22S06 3,0 – 10,0 12 M4 927 2.7 599 ⅜" Vierkant
    QM3SS012H22S08 3,0 – 10,0 12 M4 927 2.7 599 ½" Vierkant
    QM3SS012H62S06 3,0 – 10,0 12 M4 927 2.4 449 ⅜" Vierkant
    QM3SS012H62S08 3,0 – 10,0 12 M4 927 2.4 449 ½" Vierkant
    QM3SS012H92S06 3,0 – 10,0 12 M4 927 2.5 524 ⅜" Vierkant
    QM3SS012H92S08 3,0 – 10,0 12 M4 927 2.5 524 ½" Vierkant
    QM3SS016H22S06 4,0 – 13,0 16 M4 686 2.7 599 ⅜" Vierkant
    QM3SS016H22S08 4,0 – 13,0 16 M4 686 2.7 599 ½" Vierkant
    QM3SS016H62S06 4,0 – 13,0 16 M4 686 2.4 449 ⅜" Vierkant
    QM3SS016H62S08 4,0 – 13,0 16 M4 686 2.4 449 ½" Vierkant
    QM3SS016H92S06 4,0 – 13,0 16 M4 686 2.5 524 ⅜" Vierkant
    QM3SS016H92S08 4,0 – 13,0 16 M4 686 2.5 524 ½" Vierkant
    QM3SS020H22S06 5,0 – 16,0 20 M5 545 2.7 599 ⅜" Vierkant
    QM3SS020H22S08 5,0 – 16,0 20 M5 545 2.7 599 ½" Vierkant
    QM3SS020H62S06 5,0 – 16,0 20 M5 545 2.4 449 ⅜" Vierkant
    QM3SS020H62S08 5,0 – 16,0 20 M5 545 2.4 449 ½" Vierkant
    QM3SS020H92S06 5,0 – 16,0 20 M5 545 2.5 524 ⅜" Vierkant
    QM3SS020H92S08 5,0 – 16,0 20 M5 545 2.4 524 ½" Vierkant
    QM5SS035H22S06 9,0 – 28,0 35 M6 590 4.2 673 ⅜" Vierkant
    QM5SS035H22S08 9,0 – 28,0 35 M6 590 4.2 673 ½" Vierkant
    QM5SS035H62S06 9,0 – 28,0 35 M6 590 3.9 523 ⅜" Vierkant
    QM5SS035H62S08 9,0 – 28,0 35 M6 590 3.9 523 ½" Vierkant
    QM5SS035H92S06 9,0 – 28,0 35 M6 590 4 598 ⅜" Vierkant
    QM5SS035H92S08 9,0 – 28,0 35 M6 590 4 598 ½" Vierkant
    QM5SS055H22S06 14,0 – 44,0 55 M6 507 4.2 673 ⅜" Vierkant
    QM5SS055H22S08 14,0 – 44,0 55 M6 507 4.2 673 ½" Vierkant
    QM5SS055H62S06 14,0 – 44,0 55 M6 507 3.9 523 ⅜" Vierkant
    QM5SS055H62S08 14,0 – 44,0 55 M6 507 3.9 523 ½" Vierkant
    QM5SS055H92S06 14,0 – 44,0 55 M6 507 4 598 ⅜" Vierkant
    QM5SS055H92S08 14,0 – 44,0 55 M6 507 4 598 ½" Vierkant
    QM5SS090H22S08 23,0 – 72,0 90 M8 280 4.2 673 ½" Vierkant
    QM5SS090H62S08 23,0 – 72,0 90 M8 280 3.9 523 ½" Vierkant
    QM5SS090H92S08 23,0 – 72,0 90 M8 280 4 598 ½" Vierkant
    QM7SS190H22S08 48,0 – 152,0 190 M10 273 8.9 794 ½" Vierkant
    QM7SS190H22S12 48,0 – 152,0 190 M10 273 8.9 794 ¾" Vierkant
    QM7SS190H62S08 48,0 – 152,0 190 M10 273 8.4 645 ½" Vierkant
    QM7SS190H62S12 48,0 – 152,0 190 M10 273 8.4 645 ¾" Vierkant
    QM7SS190H92S08 48,0 – 152,0 190 M10 273 8.6 720 ½" Vierkant
    QM7SS190H92S12 48,0 – 152,0 190 M10 273 8.6 720 ¾" Vierkant
    QM7SS220H22S12 55,0 – 176,0 220 M10 233 8.9 794 ¾" Vierkant
    QM7SS220H62S12 55,0 – 176,0 220 M10 233 8.4 645 ¾" Vierkant
    QM7SS220H92S12 55,0 – 176,0 220 M10 233 8.6 720 ¾" Vierkant
    QM9SS315H22S12 79,0 – 250,0 315 M10 278 19.5 860 ¾" Vierkant
    QM9SS315H22S16 79,0 – 250,0 315 M10 278 19.6 860 1" Vierkant
    QM9SS315H62S12 79,0 – 250,0 315 M10 278 18.6 711 ¾" Vierkant
    QM9SS315H62S16 79,0 – 250,0 315 M10 278 18.7 711 1" Vierkant
    QM9SS315H92S12 79,0 – 250,0 315 M10 278 19.1 786 ¾" Vierkant
    QM9SS315H92S16 79,0 – 250,0 315 M10 278 19.2 786 1" Vierkant
    QM9SS435H22S12 109,0 – 346,0 435 M12 203 19.5 860 ¾" Vierkant
    QM9SS435H22S16 109,0 – 346,0 435 M12 203 19.6 860 1" Vierkant
    QM9SS435H62S12 109,0 – 346,0 435 M12 203 18.6 711 ¾" Vierkant
    QM9SS435H62S16 109,0 – 346,0 435 M12 203 18.7 711 1" Vierkant
    QM9SS435H92S12 109,0 – 346,0 435 M12 203 19.1 786 ¾" Vierkant
    QM9SS435H92S16 109,0 – 346,0 435 M12 203 19.2 786 1" Vierkant
    QM9SS520H22S12 130,0 – 410,0 520 M12 170 19.5 860 ¾" Vierkant
    QM9SS520H22S16 130,0 – 410,0 520 M12 170 19.6 860 1" Vierkant
    QM9SS520H62S12 130,0 – 410,0 520 M12 170 18.6 711 ¾" Vierkant
    QM9SS520H62S16 130,0 – 410,0 520 M12 170 18.7 711 1" Vierkant
    QM9SS520H92S12 130,0 – 410,0 520 M12 170 19.1 786 ¾" Vierkant
    QM9SS520H92S16 130,0 – 410,0 520 M12 170 19.2 786 1" Vierkant
    QM9SS650H62S16 163,0 – 516,0 650 M14 136 18.7 711 1" Vierkant
    QM9SS650H92S16 163,0 – 516,0 650 M14 136 19.6 786 1" Vierkant
    QM9SS01KH62S16 250,0 – 800,0 1000 M16+ 51 24.5 857 1" Vierkant
    QM9SS15CH62S24 250,0 – 1300,0 1500 M16+ 51 32 869 1½" Vierkant
    QM9SS18CH62S24 270,0 – 1500,0 1800 M16+ 37 32 869 1½" Vierkant
    QM9SS20CH62S24 300,0 – 1700,0 2000 M16+ 31 32 869 1½" Vierkant
    QM9SS22CH62S24 330,0 – 1900,0 2250 M16+ 25 32 869 1½" Vierkant
  • Zubehör
    Artikelnummer Art des Kabels Länge
    QE2 Motoren
    Die Werkzeuge werden ohne Frontbefestigung geliefert, so dass kundenspezifische Köpfe
    (einschließlich schraubenfreier Befestigungen) einfach am Werkzeug montiert werden können.
    Um einen QE2-Motor zu bestellen, verwenden Sie die gleiche Modellnummer wie für die
    Standard-Pistole und das Inline-Werkzeug, ersetzen Sie jedoch die letzten fünf Ziffern durch
    „MO“ (z.B. QE2PS007 PMO)
    QE & QM Kabel
    GEA40-CORD-3M Standard Kabel 3 m
    GEA40-CORD-6M Standard Kabel 6 m
    GEA40-CORD-10M Standard Kabel 10 m
    GEA40-CORD-3M-90 Standard 90˚Kabel (90˚auf der Werkzeugseite) 3 m
    GEA40-CORD-6M-90 Standard 90˚Kabel (90˚auf der Werkzeugseite) 6 m
    GEA40-CORD-10M-90 Standard 90˚Kabel (90˚auf der Werkzeugseite) 10 m
    CPS2-CORD-3M Flexibles Stromkabel 3 m
    CPS2-CORD-6M Flexibles Stromkabel 6 m
    CPS2-CORD-10M Flexibles Stromkabel 10 m
    CPS2-CORD-15M Flexibles Stromkabel 15 m
    CPS2-C0RD-50M Flexibles Stromkabel 50 m
    CCPS2-CORD-6M-90 Flexibles Stromkabel 6 m/90°
    GEA40-EXT-10M Verlängerungskabel 10 m
    GEA40-EXT-20M Verlängerungskabel 20 m
    GEA40-EXT-40M Verlängerungskabel 40 m
    GEA40-INT-02 90° Verlängerungskabel (Steuerungs-Seite) 1.5 m
    GEA40-INT-04 90° Verlängerungskabel (Steuerungs-Seite) 2 m
    GEA40-INT-06 90° Verlängerungskabel (Steuerungs-Seite) 2.5m
    GEA40-INT-08 90° Verlängerungskabel (Steuerungs-Seite) 3 m

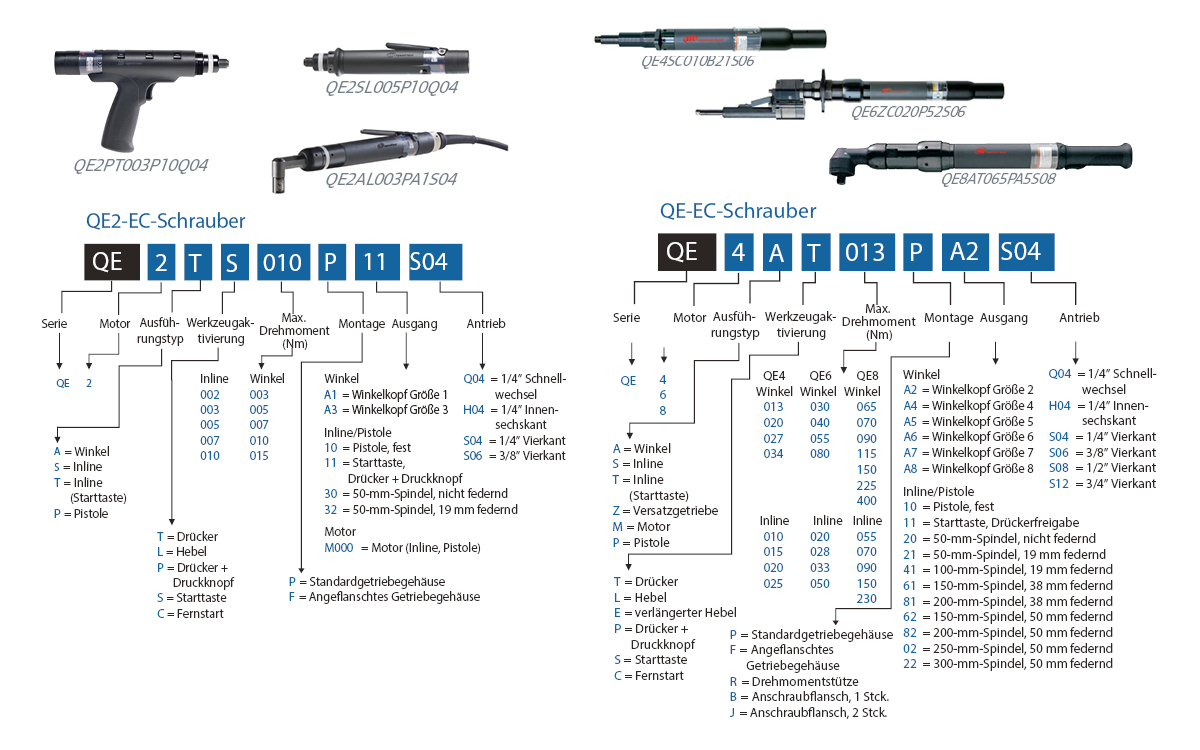

QE/QM Schrauber Erläuterung Modellnummer

QE/QM Schrauber Erläuterung Modellnummer

Die Modellnummer zeigt Baureihe, Drehmoment, Bauform, Abtrieb, Länge und Sonderausstattung an.
