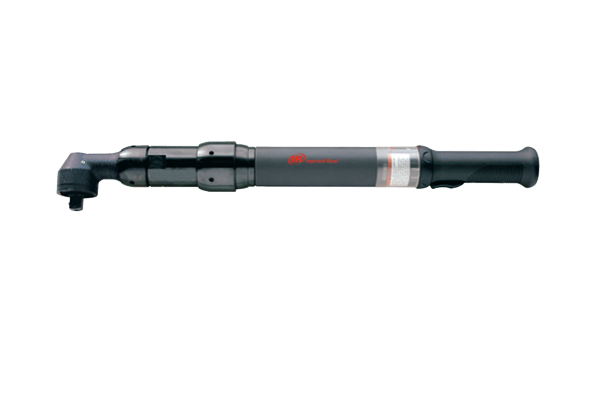

Ingersoll Rand QE Serie in QE Serie in Winkelform

Transducer-gesteuerte Winkel-Schrauber für präzise, rückverfolgbare Montage in kompakten Räumen

Drehmomentbereiche: 0,3 - 100 Nm je nach Modell
Geschlossener Regelkreis mit integriertem Drehmoment- & Winkelsensor – präzise Kontrolle & Rückverfolgbarkeit
Bürstenloser DC-Motor – wartungsfrei, langlebig
Ergonomische 90°-Winkelbauform – ideal für beengte Einbauräume

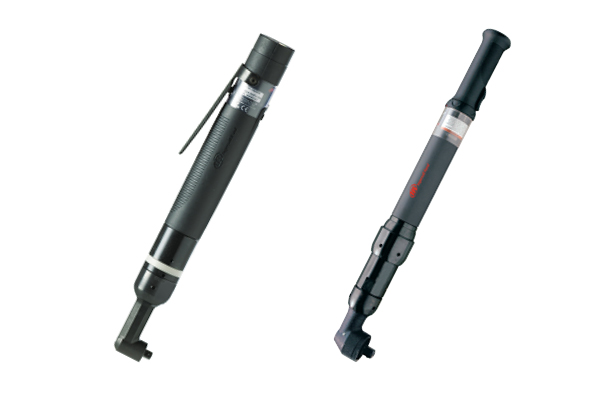

Startvarianten: Hebel, Trigger oder Kombi je nach Modell
LED-Kopfbeleuchtung & TactAlert (Vibrationsfeedback)
Non‑contacting Switches & robustes Getriebe – hohe Zuverlässigkeit
ESD-sicher & RoHS-konform

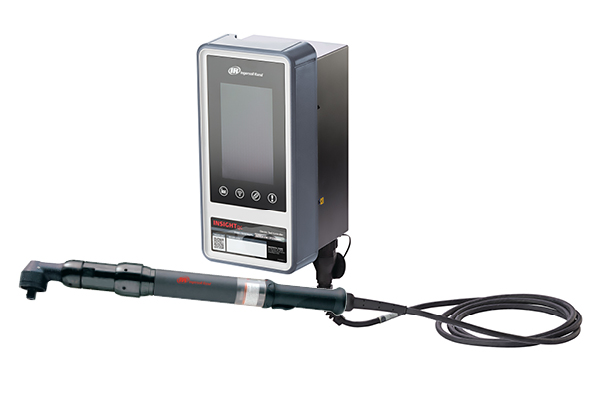

IC12-Controller kompatibel – zur Prozessintegration und Datenerfassung

Anfrage senden Online Live Demo

Die QE-Winkelschrauber von Ingersoll Rand kombinieren kompakte Winkelbauform mit hochpräziser Transducer-Technologie. Die Serie – QE2, QE4, QE6 und QE8 – deckt Drehmomentklassen von 0,3 bis 100 Nm ab, ideal für Montage in beengten Bereichen, in denen eine Inline-Lösung nicht möglich ist. Dank closed-loop Regelung mit Echtzeit-Drehmoment- und Winkelerfassung bieten sie reproduzierbare

Ergebnisse, vollständige Prozessrückverfolgbarkeit und einfache Integration in Industrie- und Automationslinien. LED-Kopflicht und Vibration bei Drehmomentabschluss (TactAlert) unterstützen die sichere Handhabung. Hochbelastbare Getriebe, non-contacting Schalter und ESD-Konformität gewährleisten Langlebigkeit und Zuverlässigkeit – perfekt für Automotive, Maschinenbau, Elektronik und MedTech‑Montage.

QE2: 0,3–15 Nm
QE4: 2–34 Nm
QE6: ~5–60 Nm
QE8: ~15–100 Nm
90° Winkelgehäuse
Transducer‑Regelung
LED + TactAlert
Hebel / Trigger Startoptionen
Bürstenloser Motor
IC12‑steuerbar

Automotive
Maschinenbau
Elektronik‑ und MedTech‑Montage
beengte Schraubstellen

Flyer QE Serie

DOWNLOAD PDF

Produktübersicht

Hebelstart

Modell	Drehmoment (Nm)	max. Drehmoment (Nm)	Schraubengröße	Drehzahl (U/min)	Gewicht (kg)	Gesamtlänge (mm)	Antrieb
QE2AL003PA1S04	0,8 - 3,2	4	M2	2000	0.83	312	¼" Vierkant
QE2AL005PA3H04	1,0 - 5,0	5	M2	1590	0.95	318	¼" Hex Detent
QE2AL005PA3Q04	1,0 - 5,0	5	M2	1590	0.95	318	¼" Schnellwechsel
QE2AL005PA3S04	1,0 - 5,0	5	M2	1590	0.95	318	¼" Vierkant
QE2AL005PA3S06	1,0 - 5,0	5	M2	1590	0.95	318	⅜" Vierkant
QE2AL007PA3H04	1,4 - 7,0	7	M2	1100	0.95	318	¼" Hex Detent
QE2AL007PA3Q04	1,4 - 7,0	7	M2	1100	0.95	318	¼" Schnellwechsel
QE2AL007PA3S04	1,4 - 7,0	7	M2	1100	0.95	318	¼" Vierkant
QE2AL007PA3S06	1,4 - 7,0	7	M2	1100	0.95	318	⅜" Vierkant
QE2AL010PA3H04	2,0 - 10,0	10	M4	800	0.95	318	¼" Hex Detent
QE2AL010PA3Q04	2,0 - 10,0	10	M4	800	0.95	318	¼" Schnellwechsel
QE2AL010PA3S04	2,0 - 10,0	10	M4	800	0.95	318	¼" Vierkant
QE2AL010PA3S06	2,0 - 10,0	10	M4	800	0.95	318	⅜" Vierkant
QE2AL015PA3H04	3,0 - 15,0	15	M4	560	0.95	318	¼" Hex Detent
QE2AL015PA3Q04	3,0 - 15,0	15	M4	560	0.95	318	¼" Schnellwechsel
QE2AL015PA3S04	3,0 - 15,0	15	M4	560	0.95	318	¼" Vierkant
QE2AL015PA3S06	3,0 - 15,0	15	M4	560	0.95	318	⅜" Vierkant
QE4AT013PA2H04	2,6 - 10,4	13	M5	1200	1.3	383	¼" Hex Detent
QE4AT013PA2Q04	2,6 - 10,4	13	M5	1200	1.3	383	¼" Schnellwechsel
QE4AT013PA2S04	2,6 - 10,4	13	M5	1200	1.3	383	¼" Vierkant
QE4AT013PA2S06	2,6 - 10,4	13	M5	1200	1.3	383	⅜" Vierkant
QE4AT020PA2H04	4,0 - 16,0	20	M6	820	1.3	383	¼" Hex Detent
QE4AT020PA2Q04	4,0 - 16,0	20	M6	820	1.3	383	¼" Schnellwechsel
QE4AT020PA2S04	4,0 - 16,0	20	M6	820	1.3	383	¼" Vierkant
QE4AT020PA2S06	4,0 - 16,0	20	M6	820	1.3	383	⅜" Vierkant
QE4AT027PA4S06	5,4 - 21,6	27	M8	600	1.3	387	⅜" Vierkant
QE4AT027PA4S08	5,4 - 21,6	27	M8	600	1.3	387	½" Vierkant
QE4AT034PA4S06	6,8 - 27,2	34	M8	470	1.3	387	⅜" Vierkant
QE4AT034PA4S08	6,8 - 27,2	34	M8	470	1.3	387	½" Vierkant
QE6AT030PA2S06	6,0 - 24,0	30	M8	1230	1.9	429.6	⅜" Vierkant
QE6AT030PA4S06	6,0 - 24,0	30	M8	1230	1.9	429.6	⅜" Vierkant
QE6AT030PA4S08	6,0 - 24,0	30	M8	1230	1.9	429.6	½" Vierkant
QE6AT040PA4S06	8,0 - 32,0	40	M8	910	1.9	429.6	⅜" Vierkant
QE6AT040PA4S08	8,0 - 32,0	40	M8	910	1.9	429.6	½" Vierkant
QE6AT055PA5S08	11,0 - 44,0	55	M10	650	1.9	431.3	½" Vierkant
QE6AT080PA5S08	16,0 - 64,0	80	M10	440	1.9	431.3	½" Vierkant
QE8AT065PA5S08	13,0 - 52,0	65	M10	1200	2.9	515	½" Vierkant
QE8AT065PA6S08	13,0 - 52,0	65	M10	1200	2.9	520	½" Vierkant
QE8AT070PA5S08	14,0 - 56,0	70	M10	1100	2.9	515	½" Vierkant
QE8AT070PA6S08	14,0 - 56,0	70	M10	1100	2.9	520	½" Vierkant
QE8AT090PA5S08	18,0 - 72,0	90	M10	850	2.9	515	½" Vierkant
QE8AT090PA6S08	18,0 - 72,0	90	M10	850	2.9	520	½" Vierkant
QE8AT115PA6S08	23,0 - 92,0	115	M12	660	2.9	515	½" Vierkant
QE8AT150PA6S08	30,0 - 120,0	150	M12	510	2.9	520	½" Vierkant
QE8AT225PA7S12	45,0 - 180,0	225	M16	310	4.1	560.5	¾" Vierkant
QE8AT400FA8S12	80,0 - 320,0	400	M18	170	6	637	¾" Vierkant

Zubehör

Artikelnummer	Art des Kabels	Länge
QE2 Motoren
Die Werkzeuge werden ohne Frontbefestigung geliefert, so dass kundenspezifische Köpfe (einschließlich schraubenfreier Befestigungen) einfach am Werkzeug montiert werden können. Um einen QE2-Motor zu bestellen, verwenden Sie die gleiche Modellnummer wie für die Standard-Pistole und das Inline-Werkzeug, ersetzen Sie jedoch die letzten fünf Ziffern durch „MO“ (z.B. QE2PS007 PMO)
QE & QM Kabel
GEA40-CORD-3M	Standard Kabel	3 m
GEA40-CORD-6M	Standard Kabel	6 m
GEA40-CORD-10M	Standard Kabel	10 m
GEA40-CORD-3M-90	Standard 90˚Kabel (90˚auf der Werkzeugseite)	3 m
GEA40-CORD-6M-90	Standard 90˚Kabel (90˚auf der Werkzeugseite)	6 m
GEA40-CORD-10M-90	Standard 90˚Kabel (90˚auf der Werkzeugseite)	10 m
CPS2-CORD-3M	Flexibles Stromkabel	3 m
CPS2-CORD-6M	Flexibles Stromkabel	6 m
CPS2-CORD-10M	Flexibles Stromkabel	10 m
CPS2-CORD-15M	Flexibles Stromkabel	15 m
CPS2-C0RD-50M	Flexibles Stromkabel	50 m
CCPS2-CORD-6M-90	Flexibles Stromkabel	6 m/90°
GEA40-EXT-10M	Verlängerungskabel	10 m
GEA40-EXT-20M	Verlängerungskabel	20 m
GEA40-EXT-40M	Verlängerungskabel	40 m
GEA40-INT-02	90° Verlängerungskabel (Steuerungs-Seite)	1.5 m
GEA40-INT-04	90° Verlängerungskabel (Steuerungs-Seite)	2 m
GEA40-INT-06	90° Verlängerungskabel (Steuerungs-Seite)	2.5m
GEA40-INT-08	90° Verlängerungskabel (Steuerungs-Seite)	3 m

Erläuterung der Modellnummer

Die Modellnummer zeigt Baureihe, Drehmoment, Bauform, Abtrieb, Länge und Sonderausstattung an.
