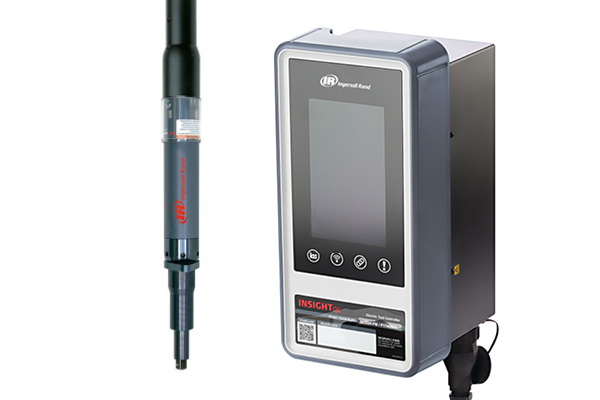

Gerade Spindel mit Steuerung
Gerade Spindel mit Steuerung

QE Schrauber Serie
QE Schrauber Serie

Winkelkopf-, Gerade-, Flachkopfspindel https://www.dwt-gmbh.deGerade Spindel mit Steuerung QE Schrauber Serie

Ingersoll Rand QE Serie Spindeln

EC-Einbauschrauber mit Inline-, Flach- und Winkelspindeln – präzise, langlebig & dokumentierbar

  • Drehmomentbereich: 0,3–320 Nm
  • Drehzahlen: 170–3.000 U/min
  • Transducer-Technologie mit geschlossenem Regelkreis für präzise Drehmoment- & Winkelsteuerung
  • Erweiterte Anzugsstrategien und moderne Prozesskommunikation via IC-Steuerung
  • Verschleißfreier bürstenloser DC-Motor für höchste Lebensdauer
  • Hochleistungsgetriebe & schalterfreie Werkzeugsteuerung für wartungsarmen Dauerbetrieb
  • LED-Statusanzeigen & TactAlert (Vibrations-Feedback) für sichere Bedienung
  • Meldung für vorbeugende Wartung zur Maximierung der Einsatzzeit

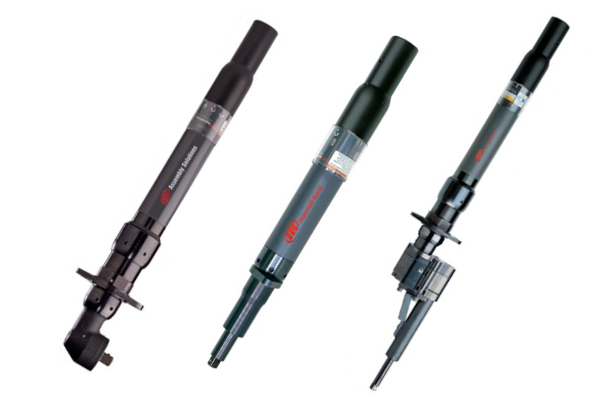

  • Drei Spindelformen: Inline (gerade Spindel), Offset (Flachkopf), Winkelkopf (90°)
  • Varianten wie QE6Z und QE8Z mit versetzter Spindel erhältlich
  • Kompatibel mit IC12-Controllern für vollständige Prozessintegration und Rückverfolgbarkeit
Logo Ingersoll Rand

Anfrage senden Online Live Demo

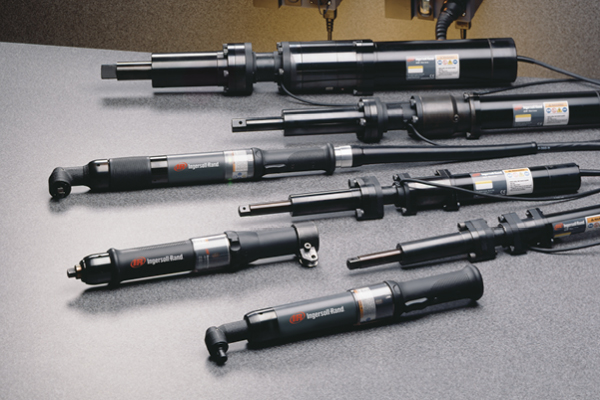

Die Ingersoll Rand QE-Einbauschrauber wurden speziell für integrierte Montageprozesse entwickelt. Sie sind in drei Bauformen – Inline, Offset (Flachkopf) und Winkelkopf – verfügbar und ermöglichen flexible Einbaukonzepte in Handarbeitsplätzen und Automatisierungslösungen. Mit einem Drehmomentbereich von 0,3 bis 320 Nm und Drehzahlen bis zu 3.000 U/min

bieten sie höchste Präzision und Prozesssicherheit. Die geschlossene Regelung mit Transducer- und Winkelsensor, kombiniert mit LED- und Vibrationsfeedback sowie vorbeugender Wartungsanzeige, macht sie zu zuverlässigen Partnern in der modernen industriellen Schraubtechnik. Robuste Getriebe, ein schalterfreies Konzept und langlebige bürstenlose Antriebe reduzieren Ausfallzeiten auf ein Minimum.

  • 0,3–320 Nm Drehmoment
  • 170–3.000 U/min
  • Winkelkopf, Flachkopf, Gerade Spindel
  • Transducer & Winkelüberwachung
  • Wartungsfrei (bürstenlos)
  • LED & TactAlert
  • Meldung für Wartung
  • IC12-kompatibel
  • QE6Z & QE8Z mit versetzter Spindel
  • Vorrichtungsbau
  • Automatisierte Montage
  • Automotive
  • Maschinenbau
  • Elektrotechnik
  • Medizintechnik

Flyer QE Serie Spindeln

DOWNLOAD PDF

Produktübersicht

  • Geradformspindeln
    Modell Drehmoment
    (Nm)    		 max. Drehmoment
    (Nm)    		 Schraubengröße Drehzahl
    (U/min)    		 Gewicht
    (kg)    		 Gesamtlänge
    (mm)    		 Antrieb
    QE2SC002F32S06 0,3 – 1,6 2 M2 3000 0.91 342 ⅜" Vierkant
    QE2SC003F32S06 0,6 – 2,4 3 M2 2450 0.91 342 ⅜" Vierkant
    QE2SC005F32S06 1,0 – 4,0 5 M2 1700 0.91 342 ⅜" Vierkant
    QE2SC007F32S06 1,3 – 5,6 7 M2 1250 0.91 342 ⅜" Vierkant
    QE2SC010F32S06 2,0 – 8,0 10 M4 850 0.91 342 ⅜" Vierkant
    QE4SC010B20S06 2,0 – 8,0 10 M4 1820 1.2 386 ⅜" Vierkant
    QE4SC010B21S06 2,0 – 8,0 10 M4 1820 1.2 386 ⅜" Vierkant
    QE4SC010B41S06 2,0 – 8,0 10 M4 1820 1.2 437 ⅜" Vierkant
    QE4SC015B20S06 3,0 – 11,0 15 M5 1220 1.2 386 ⅜" Vierkant
    QE4SC015B21S06 3,0 – 11,0 15 M5 1220 1.2 386 ⅜" Vierkant
    QE4SC015B41S06 3,0 – 11,0 15 M5 1220 1.2 437 ⅜" Vierkant
    QE4SC020B20S06 4,0 – 16,0 20 M6 900 1.2 386 ⅜" Vierkant
    QE4SC020B21S06 4,0 – 16,0 20 M6 900 1.2 386 ⅜" Vierkant
    QE4SC020B41S06 4,0 – 16,0 20 M6 900 1.2 437 ⅜" Vierkant
    QE4SC025B20S06 5,0 – 20,0 25 M6 710 1.2 386 ⅜" Vierkant
    QE4SC025B21S06 5,0 – 20,0 25 M6 710 1.2 386 ⅜" Vierkant
    QE4SC025B41S06 5,0 – 20,0 25 M6 710 1.2 437 ⅜" Vierkant
    QE6SC020F41S06 4,0 – 16,0 20 M6 1840 2.1 501 ⅜" Vierkant
    QE6SC020F61S06 4,0 – 16,0 20 M6 1840 2.1 544 ⅜" Vierkant
    QE6SC020F81S06 4,0 – 16,0 20 M6 1840 2.1 594 ⅜" Vierkant
    QE6SC028F41S06 6,0 – 22,0 28 M8 1360 2.1 501 ⅜" Vierkant
    QE6SC028F61S06 6,0 – 22,0 28 M8 1360 2.1 544 ⅜" Vierkant
    QE6SC028F81S06 6,0 – 22,0 28 M8 1360 2.1 594 ⅜" Vierkant
    QE6SC033F41S06 7,0 – 26,0 33 M8 1130 2.1 501 ⅜" Vierkant
    QE6SC033F61S06 7,0 – 26,0 33 M8 1130 2.1 544 ⅜" Vierkant
    QE6SC033F81S06 7,0 – 26,0 33 M8 1130 2.1 594 ⅜" Vierkant
    QE6SC050F41S08 10,0 – 40,0 50 M10 760 2.1 501 ½" Vierkant
    QE6SC050F61S08 10,0 – 40,0 50 M10 760 2.1 544 ½" Vierkant
    QE6SC050F81S08 10,0 – 40,0 50 M10 760 2.1 594 ½" Vierkant
    QE6ZC020P42S06 4,0 – 16,0 20 M6 1840 2.5 664 ⅜" Vierkant
    QE6ZC020P52S06 4,0 – 16,0 20 M6 1840 2.5 647 ⅜" Vierkant
    QE6ZC028P52S06 5,0 – 20,0 28 M8 1360 2.5 647 ⅜" Vierkant
    QE6ZC033P52S06 7,0 – 26,0 33 M8 1130 2.5 647 ⅜" Vierkant
    QE6ZC050P52S06 10,0 – 40,0 50 M10 760 2.5 647 ⅜" Vierkant
    QE8SC055F41S08 11,0 – 44,0 55 M10 1470 3 557 ½" Vierkant
    QE8SC055F61S08 11,0 – 44,0 55 M10 1470 3 608 ½" Vierkant
    QE8SC055F81S08 11,0 – 44,0 55 M10 1470 3 659 ½" Vierkant
    QE8SC070F41S08 14,0 – 56,0 70 M10 1160 3 557 ½" Vierkant
    QE8SC070F61S08 14,0 – 56,0 70 M10 1160 3 608 ½" Vierkant
    QE8SC070F81S08 14,0 – 56,0 70 M10 1160 3 659 ½" Vierkant
    QE8SC090F41S08 18,0 – 72,0 90 M10 900 3 557 ½" Vierkant
    QE8SC090F61S08 18,0 – 72,0 90 M10 900 3 608 ½" Vierkant
    QE8SC090F81S08 18,0 – 72,0 90 M10 900 3 659 ½" Vierkant
    QE8SC150F41S08 30,0 – 120,0 150 M12 500 3.4 572 ½" Vierkant
    QE8SC150F61S08 30,0 – 120,0 150 M12 500 3.4 623 ½" Vierkant
    QE8SC150F81S08 30,0 – 120,0 150 M12 500 3.4 674 ½" Vierkant
    QE8SC230F02S12 45,0 – 185,0 230   340 5.5 812 ¾" Vierkant
    QE8SC230F22S12 45,0 – 185,0 230   340 5.5 853 ¾" Vierkant
    QE8SC230F62S12 45,0 – 185,0 230   340 5.5 710 ¾" Vierkant
    QE8SC230F82S12 45,0 – 185,0 230   340 5.5 761 ¾" Vierkant
    QE8ZC055F52S06 11,0 – 44,0 55 M10 1470 3 723 ⅜" Vierkant
    QE8ZC070F02S08 14,0 – 56,0 70 M10 1160 3 888 ½" Vierkant
    QE8ZC070F22S08 14,0 – 56,0 70 M10 1160 3 939 ½" Vierkant
    QE8ZC070F62S08 14,0 – 56,0 70 M10 1160 3 786 ½" Vierkant
    QE8ZC070F82S08 14,0 – 56,0 70 M10 1160 3 837 ½" Vierkant
    QE8ZC090F02S08 18,0 – 72,0 90 M10 900 4 888 ½" Vierkant
    QE8ZC090F22S08 18,0 – 72,0 90 M10 900 4 939 ½" Vierkant
    QE8ZC090F62S08 18,0 – 72,0 90 M10 900 4 786 ½" Vierkant
    QE8ZC090F82S08 18,0 – 72,0 90 M10 900 4 837 ½" Vierkant
    QE8ZC150F02S08 30,0 – 120,0 150 M12 500 4 888 ½" Vierkant
    QE8ZC150F22S08 30,0 – 120,0 150 M12 500 4 939 ½" Vierkant
    QE8ZC150F62S08 30,0 – 120,0 150 M12 500 4 786 ½" Vierkant
    QE8ZC150F82S08 30,0 – 120,0 150 M12 500 4 837 ½" Vierkant
  • Winkelkopfspindeln
    Modell Drehmoment
    (Nm)    		 max. Drehmoment
    (Nm)    		 Schraubengröße Drehzahl
    (U/min)    		 Gewicht
    (kg)    		 Gesamtlänge
    (mm)    		 Antrieb
    QE4AC013BA2H04 3.0 – 10.0 13 M5 1200 1.30 383 ¼" Hex Detent
    QE4AC013BA2Q04 3.0 – 10.0 13 M5 1200 1.30 383 ¼" Schnellwechsel
    QE4AC013BA2S04 3.0 – 10.0 13 M5 1200 1.30 383 ¼" Vierkant
    QE4AC013BA2S06 3.0 – 10.0 13 M5 1200 1.30 383 ⅜" Vierkant
    QE4AC020BA2H04 4.0 – 16.0 20 M6 820 1.30 383 ¼" Hex Detent
    QE4AC020BA2Q04 4.0 – 16.0 20 M6 820 1.30 383 ¼" Schnellwechsel
    QE4AC020BA2S04 4.0 – 16.0 20 M6 820 1.30 383 ¼" Vierkant
    QE4AC020BA2S06 4.0 – 16.0 20 M6 820 1.30 383 ⅜" Vierkant
    QE4AC027BA4S06 5.0 – 22.0 27 M8 600 1.30 387 ⅜" Vierkant
    QE4AC027BA4S08 5.0 – 22.0 27 M8 600 1.30 387 ½" Vierkant
    QE6AC030FA2S06 6.0 – 24.0 30 M8 1230 1.90 442 ⅜" Vierkant
    QE6AC030FA4S08 6.0 – 24.0 30 M8 1230 1.90 447 ½" Vierkant
    QE4AC034BA4S06 7.0 – 27.0 34 M8 470 1.30 387 ⅜" Vierkant
    QE4AC034BA4S08 7.0 – 27.0 34 M8 470 1.30 387 ½" Vierkant
    QE6AC040FA4S06 8.0 – 32.0 40 M8 910 1.90 447 ⅜" Vierkant
    QE6AC040FA4S08 8.0 – 32.0 40 M8 910 1.90 447 ½" Vierkant
    QE6AC055FA5S08 11.0 – 44.0 55 M10 650 1.90 453 ½" Vierkant
    QE8AC065FA5S08 13.0 – 52.0 65 M10 1200 2.90 516 ½" Vierkant
    QE8AC070FA5S08 14.0 – 56.0 70 M10 1100 2.90 516 ½" Vierkant
    QE6AC080FA5S08 16.0 – 64.0 80 M10 440 1.90 453 ½" Vierkant
    QE8AC090FA5S08 18.0 – 72.0 90 M10 850 2.90 516 ½" Vierkant
    QE8AC115FA6S08 23.0 – 92.0 115 M12 660 2.90 520 ½" Vierkant
    QE8AC150FA6S08 30.0 – 120.0 150 M12 510 2.90 520 ½" Vierkant
    QE8AC225FA7S12 45.0 – 180.0 225 M16 310 4.10 575 ¾" Vierkant
    QE8AC400FA8S12 80.0 – 320.0 400 M18 170 6.00 635 ¾" Vierkant
  • Zubehör
    Artikelnummer Art des Kabels Länge
    QE2 Motoren
    Die Werkzeuge werden ohne Frontbefestigung geliefert, so dass kundenspezifische Köpfe
    (einschließlich schraubenfreier Befestigungen) einfach am Werkzeug montiert werden können.
    Um einen QE2-Motor zu bestellen, verwenden Sie die gleiche Modellnummer wie für die
    Standard-Pistole und das Inline-Werkzeug, ersetzen Sie jedoch die letzten fünf Ziffern durch
    „MO“ (z.B. QE2PS007 PMO)
    QE & QM Kabel
    GEA40-CORD-3M Standard Kabel 3 m
    GEA40-CORD-6M Standard Kabel 6 m
    GEA40-CORD-10M Standard Kabel 10 m
    GEA40-CORD-3M-90 Standard 90˚Kabel (90˚auf der Werkzeugseite) 3 m
    GEA40-CORD-6M-90 Standard 90˚Kabel (90˚auf der Werkzeugseite) 6 m
    GEA40-CORD-10M-90 Standard 90˚Kabel (90˚auf der Werkzeugseite) 10 m
    CPS2-CORD-3M Flexibles Stromkabel 3 m
    CPS2-CORD-6M Flexibles Stromkabel 6 m
    CPS2-CORD-10M Flexibles Stromkabel 10 m
    CPS2-CORD-15M Flexibles Stromkabel 15 m
    CPS2-C0RD-50M Flexibles Stromkabel 50 m
    CCPS2-CORD-6M-90 Flexibles Stromkabel 6 m/90°
    GEA40-EXT-10M Verlängerungskabel 10 m
    GEA40-EXT-20M Verlängerungskabel 20 m
    GEA40-EXT-40M Verlängerungskabel 40 m
    GEA40-INT-02 90° Verlängerungskabel (Steuerungs-Seite) 1.5 m
    GEA40-INT-04 90° Verlängerungskabel (Steuerungs-Seite) 2 m
    GEA40-INT-06 90° Verlängerungskabel (Steuerungs-Seite) 2.5m
    GEA40-INT-08 90° Verlängerungskabel (Steuerungs-Seite) 3 m
Erläuterung der Modellnummer

Erläuterung der Modellnummer

Die Modellnummer zeigt Baureihe, Drehmoment, Bauform, Abtrieb, Länge und Sonderausstattung an.
