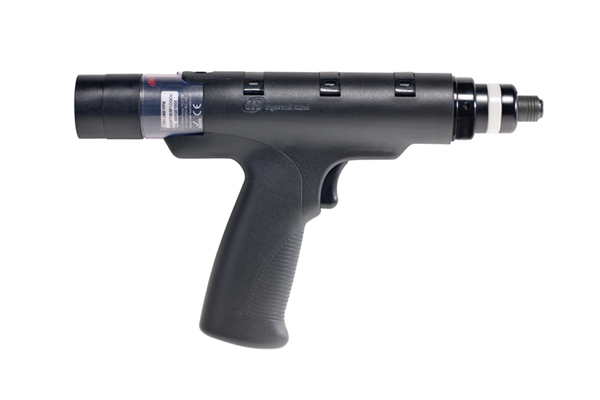

Ingersoll Rand QE Serie in Pistolenform

Handgeführte EC-Schrauber mit Transducer – ergonomisch, präzise & dokumentierbar

QE2 Drehmomentbereich: 0,3 - 10 Nm, Drehzahl bis 3.000 U/min
QE4 Drehmomentbereich: 2 - 34 Nm, Drehzahl bis 1.820 U/min
Geschlossener Regelkreis mit integriertem Transducer für exakte Drehmoment- & Winkelerfassung
Bürstenloser DC‑Motor – langlebig & wartungsfrei
Varianten mit Trigger, Trigger+Push-to-Start, optionaler Drehkranz für Rückwärtsbetrieb
LED-Kopfbeleuchtung & TactAlert‑Vibrationsfeedback zur Statusrückmeldung
Non‑contacting Switches & robustes Getriebe – hohe Zuverlässigkeit
ESD‑sicher & RoHS‑konform

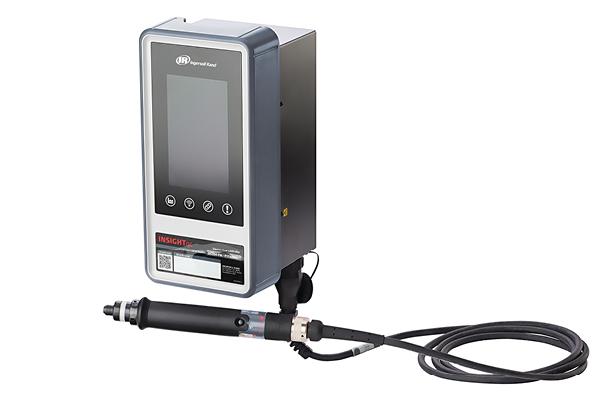

Vollständig kompatibel mit IC12-Steuerung – ideal für dokumentierte Prozesse

Anfrage senden Online Live Demo

Die QE-Serie im Pistolengriff vereint ergonomisches Design mit hochpräziser Transducer‑Regelung. Der QE2 deckt den Bereich von 0,3 bis 10 Nm ab, während der QE4 von 2 bis 34 Nm reicht. Beide sind mit intelligentem closed-loop Drehmoment- und Winkelsensor ausgestattet, der reproduzierbare und rückverfolgbare Schraubergebnisse sichert. Wahlweise mit Trigger, Kombi-Start

und Push-to-Start ausgestattet, bieten sie maximale Bedienflexibilität. LEDs und Vibrationsfeedback unterstützen den Bediener, während non-contacting Schalter und robuste Getriebe für höchste Zuverlässigkeit stehen. ESD-Sicherheit und RoHS-Konformität ergänzen das Einsatzprofil – ideal für Elektronik-, Fein- und Industriebereich in Kombination mit IC12-Steuerungen.

QE2: 0,3–10 Nm, bis 3.000 U/min
QE4: 2–34 Nm, bis 1.820 U/min
Closed-loop Transducer-Regelung
Trigger / Trigger+Push / Rückwärtsring
LED-Beleuchtung & TactAlert
Bürstenloser DC-Motor
ESD & RoHS-konform
IC12-kompatibel

Elektronik‑, Fein‑ & Maschinenmontage
Serienfertigung
Prüf- und Servicearbeitsplätze

Flyer QE Serie

DOWNLOAD PDF

Produktübersicht

Hebelstart

Modell	Drehmoment (Nm)	max. Drehmoment (Nm)	Schraubengröße	Drehzahl (U/min)	Gewicht (kg)	Gesamtlänge (mm)	Antrieb
QE2PT002P10Q04	0,3 – 1,6	2	M2	3000	0.66	250	¼" Schnellwechsel
QE2PT002P10S04	0,3 – 1,6	2	M2	3000	0.66	242	¼" Vierkant
QE2PT003P10Q04	0,6 – 2,4	3	M2	2450	0.66	250	¼" Schnellwechsel
QE2PT003P10S04	0,6 – 2,4	3	M2	2450	0.66	242	¼" Vierkant
QE2PT005P10Q04	1,0 – 4,0	5	M2	1700	0.66	250	¼" Schnellwechsel
QE2PT005P10S04	1,0 – 4,0	5	M2	1700	0.66	242	¼" Vierkant
QE2PT007P10Q04	1,3 – 5,6	7	M2	1250	0.66	250	¼" Schnellwechsel
QE2PT007P10S04	1,3 – 5,6	7	M2	1250	0.66	242	¼" Vierkant
QE2PT010P10Q04	2,0 – 8,0	10	M4	850	0.66	250	¼" Schnellwechsel
QE2PT010P10S04	2,0 – 8,0	10	M4	850	0.66	242	¼" Vierkant
QE4PT010P10Q04	2,0 – 8,0	10	M4	1820	1.2	243	¼" Schnellwechsel
QE4PT010P10S04	2,0 – 8,0	10	M4	1820	1.2	230	¼" Vierkant
QE4PT015P10Q04	3,0 – 12,0	15	M5	1220	1.2	243	¼" Schnellwechsel
QE4PT015P10S04	3,0 – 12,0	15	M5	1220	1.2	230	¼" Vierkant
QE4PT020P10S06	4,0 – 16,0	20	M6	900	1.2	234	¼" Vierkant
QE4PT025P10S06	5,0 – 20,0	25	M6	710	1.2	234	¼" Vierkant

Hebel- und Schubstart

Modell	Drehmoment (Nm)	max. Drehmoment (Nm)	Schraubengröße	Drehzahl (U/min)	Gewicht (kg)	Gesamtlänge (mm)	Antrieb
QE2PP002P11Q04	0,3 – 1,6	2	M2	3000	0.66	250	¼" Vierkant
QE2PP002P11S04	0,3 – 1,6	2	M2	3000	0.66	242	¼" Schnellwechsel
QE2PP003P11Q04	0,6 – 2,4	3	M2	2450	0.66	250	¼" Vierkant
QE2PP003P11S04	0,6 – 2,4	3	M2	2450	0.66	242	¼" Schnellwechsel
QE2PP005P11Q04	1,0 – 4,0	5	M2	1700	0.66	250	¼" Vierkant
QE2PP005P11S04	1,0 – 4,0	5	M2	1700	0.66	242	¼" Schnellwechsel
QE2PP007P11Q04	1,3 – 5,6	7	M2	1250	0.66	250	¼" Vierkant
QE2PP007P11S04	1,3 – 5,6	7	M2	1250	0.66	242	¼" Schnellwechsel
QE2PP010P11Q04	2,0 – 8,0	10	M4	850	0.66	250	¼" Vierkant
QE2PP010P11S04	2,0 – 8,0	10	M4	850	0.66	242	¼" Schnellwechsel

Schubstart

Modell	Drehmoment (Nm)	max. Drehmoment (Nm)	Schraubengröße	Drehzahl (U/min)	Gewicht (kg)	Gesamtlänge (mm)	Antrieb
QE2PS002P11Q04	0,3 – 1,6	2	M2	3000	0.66	250	¼" Schnellwechsel
QE2PS002P11S04	0,3 – 1,6	2	M2	3000	0.66	242	¼" Vierkant
QE2PS003P11Q04	0,6 – 2,4	3	M2	2450	0.66	250	¼" Schnellwechsel
QE2PS003P11S04	0,6 – 2,4	3	M2	2450	0.66	242	¼" Vierkant
QE2PS005P11Q04	1,0 – 4,0	5	M2	1700	0.66	250	¼" Schnellwechsel
QE2PS005P11S04	1,0 – 4,0	5	M2	1700	0.66	242	¼" Vierkant
QE2PS007P11Q04	1,3 – 5,6	7	M2	1250	0.66	250	¼" Schnellwechsel
QE2PS007P11S04	1,3 – 5,6	7	M2	1250	0.66	242	¼" Vierkant
QE2PS010P11Q04	2,0 – 8,0	10	M4	850	0.66	250	¼" Schnellwechsel
QE2PS010P11S04	2,0 – 8,0	10	M4	850	0.66	242	¼" Vierkant

Zubehör

Artikelnummer	Art des Kabels	Länge
QE2 Motoren
Die Werkzeuge werden ohne Frontbefestigung geliefert, so dass kundenspezifische Köpfe (einschließlich schraubenfreier Befestigungen) einfach am Werkzeug montiert werden können. Um einen QE2-Motor zu bestellen, verwenden Sie die gleiche Modellnummer wie für die Standard-Pistole und das Inline-Werkzeug, ersetzen Sie jedoch die letzten fünf Ziffern durch „MO“ (z.B. QE2PS007 PMO)
QE & QM Kabel
GEA40-CORD-3M	Standard Kabel	3 m
GEA40-CORD-6M	Standard Kabel	6 m
GEA40-CORD-10M	Standard Kabel	10 m
GEA40-CORD-3M-90	Standard 90˚Kabel (90˚auf der Werkzeugseite)	3 m
GEA40-CORD-6M-90	Standard 90˚Kabel (90˚auf der Werkzeugseite)	6 m
GEA40-CORD-10M-90	Standard 90˚Kabel (90˚auf der Werkzeugseite)	10 m
CPS2-CORD-3M	Flexibles Stromkabel	3 m
CPS2-CORD-6M	Flexibles Stromkabel	6 m
CPS2-CORD-10M	Flexibles Stromkabel	10 m
CPS2-CORD-15M	Flexibles Stromkabel	15 m
CPS2-C0RD-50M	Flexibles Stromkabel	50 m
CCPS2-CORD-6M-90	Flexibles Stromkabel	6 m/90°
GEA40-EXT-10M	Verlängerungskabel	10 m
GEA40-EXT-20M	Verlängerungskabel	20 m
GEA40-EXT-40M	Verlängerungskabel	40 m
GEA40-INT-02	90° Verlängerungskabel (Steuerungs-Seite)	1.5 m
GEA40-INT-04	90° Verlängerungskabel (Steuerungs-Seite)	2 m
GEA40-INT-06	90° Verlängerungskabel (Steuerungs-Seite)	2.5m
GEA40-INT-08	90° Verlängerungskabel (Steuerungs-Seite)	3 m

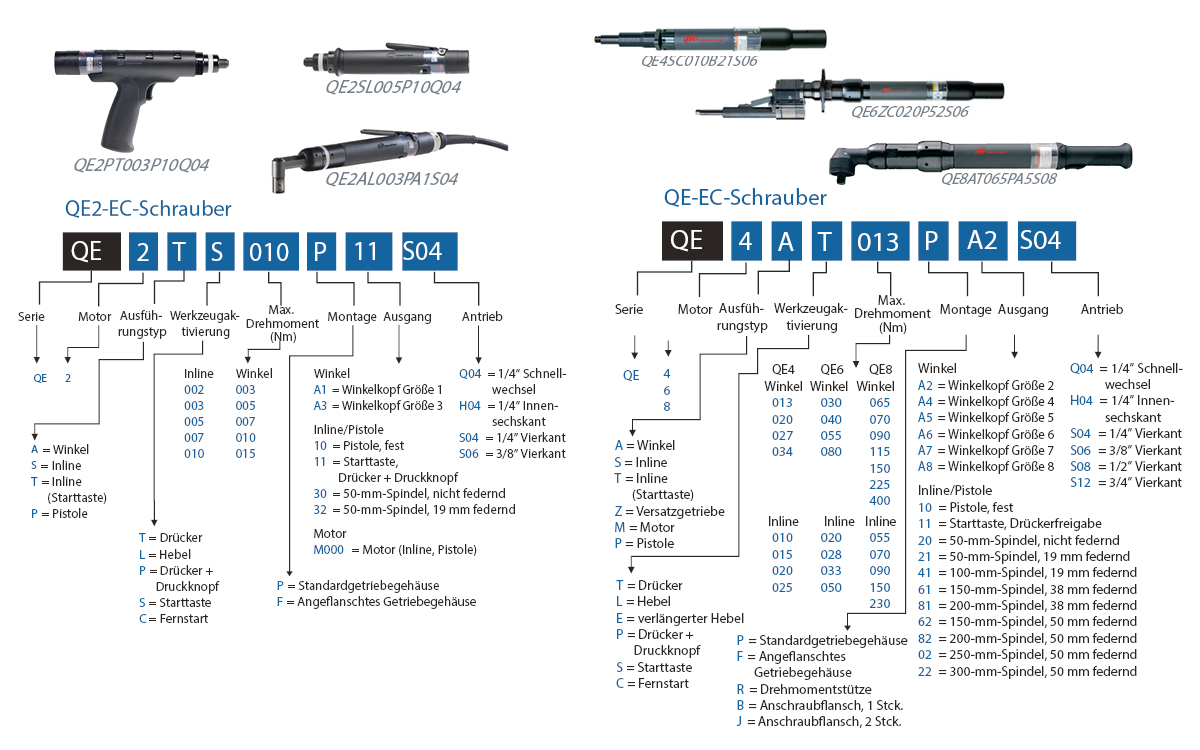

Erläuterung der Modellnummer

Die Modellnummer zeigt Baureihe, Drehmoment, Bauform, Abtrieb, Länge und Sonderausstattung an.
