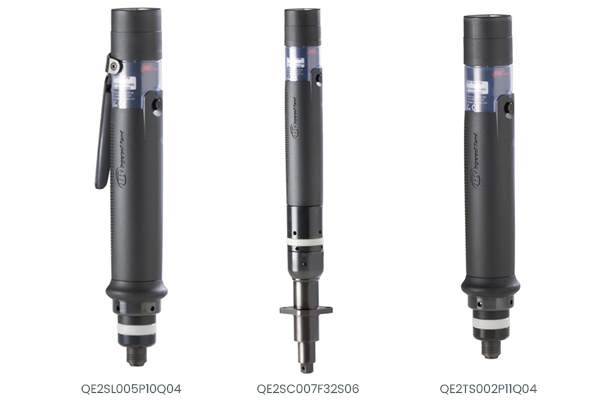

Ingersoll Rand QE Serie in gerader Ausführung

Transducer-gesteuerte Inline-Schrauber für maximale Präzision und Prozesssicherheit

Drehmomentbereich: 0,3 - 100 Nm
Geschlossener Regelkreis (closed loop) mit Drehmoment- & Winkelsensor
Bürstenloser DC-Motor – wartungsfrei, langlebig, prozesssicher
Varianten mit Hebel-, Schub- oder Kombistart erhältlich
LED-Statusanzeigen & TactAlert (Vibrations-Feedback)

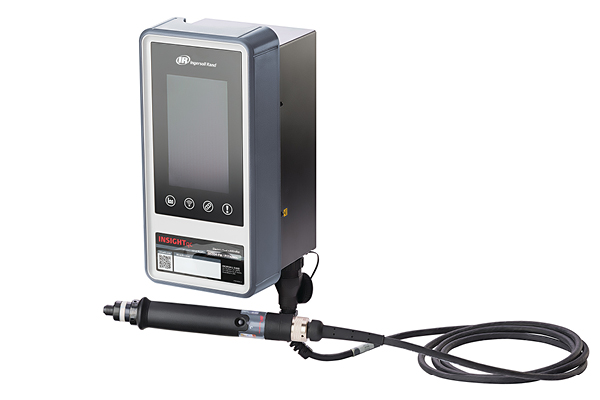

Kompatibel mit IC12-Steuerung für vollständige Prozessintegration
Robuste, ergonomische Bauweise für den Dauereinsatz
Perfekt für Elektronik, Medizintechnik, Automotive & Maschinenbau

Anfrage senden Online Live Demo

Die EC-Schrauber der Ingersoll Rand QE-Serie in gerader Ausführung vereinen leistungsstarke Transducer-Technologie mit ergonomischem Design und hoher Flexibilität. Dank vier Leistungsstufen – QE2, QE4, QE6 und QE8 – decken sie ein breites Drehmomentspektrum ab und ermöglichen reproduzierbare Verschraubungen in

sämtlichen Industriebereichen. Der geschlossene Regelkreis sichert maximale Genauigkeit und Qualitätssicherung. Durch kompakte Bauweise, wählbare Startvarianten und LED-/Vibrationsfeedback eignen sich die Schrauber ideal für manuelle Montageplätze mit hohen Anforderungen an Rückverfolgbarkeit und Prozessstabilität.

QE2: 0,3–8 Nm
QE4: 1–20 Nm
QE6: 2–50 Nm
QE8: 5–100 Nm
Transducer & Winkelsensor integriert
IC12-kompatibel
Hebel-, Push- oder Kombistart
LED-Status & Vibrations-Feedback
Bürstenlos, wartungsfrei

Elektronikfertigung
Medizintechnik
Automotive
Maschinenbau
Qualitätskritische Montageprozesse

Flyer QE Serie

DOWNLOAD PDF

Produktübersicht

Hebelstart

Modell	Drehmoment (Nm)	max. Drehmoment (Nm)	Schraubengröße	Drehzahl (U/min)	Gewicht (kg)	Gesamtlänge (mm)	Antrieb
QE2SL002F32S06	0,3 – 1,6	2	M2	3000	0.91	342	⅜" Vierkant
QE2SL002P10Q04	0,3 – 1,6	2	M2	3000	0.6	250	¼" Schnellwechsel
QE2SL002P10S04	0,3 – 1,6	2	M2	3000	0.6	242	¼" Vierkant
QE2SL003F32S06	0,6 – 2,4	3	M2	2450	0.91	342	⅜" Vierkant
QE2SL003P10Q04	0,6 – 2,4	3	M2	2450	0.6	250	¼" Schnellwechsel
QE2SL003P10S04	0,6 – 2,4	3	M2	2450	0.6	242	¼" Vierkant
QE2SL005F32S06	1,0 – 4,0	5	M2	1700	0.91	342	⅜" Vierkant
QE2SL005P10Q04	1,0 – 4,0	5	M2	1700	0.6	250	¼" Schnellwechsel
QE2SL005P10S04	1,0 – 4,0	5	M2	1700	0.6	242	¼" Vierkant
QE2SL007F32S06	1,3 – 5,6	7	M2	1250	0.91	342	⅜" Vierkant
QE2SL007P10Q04	1,3 – 5,6	7	M2	1250	0.6	250	¼" Schnellwechsel
QE2SL007P10S04	1,3 – 5,6	7	M2	1250	0.6	242	¼" Vierkant
QE2SL010F32S06	2,0 – 8,0	10	M4	850	0.91	342	⅜" Vierkant
QE2SL010P10Q04	2,0 – 8,0	10	M4	850	0.6	250	¼" Schnellwechsel
QE2SL010P10S04	2,0 – 8,0	10	M4	850	0.6	242	¼" Vierkant
QE4ST010B20S06	2,0 – 8,0	10	M4	1820	1.2	386	⅜" Vierkant
QE4ST010B21S06	2,0 – 8,0	10	M4	1820	1.2	386	⅜" Vierkant
QE4ST015B20S06	3,0 – 11,0	15	M5	1220	1.2	386	⅜" Vierkant
QE4ST015B21S06	3,0 – 11,0	15	M5	1220	1.2	386	⅜" Vierkant
QE4ST020B20S06	4,0 – 16,0	20	M6	900	1.2	386	⅜" Vierkant
QE4ST020B21S06	4,0 – 16,0	20	M6	900	1.2	386	⅜" Vierkant
QE4ST025B20S06	5,0 – 20,0	25	M6	710	1.2	386	⅜" Vierkant
QE4ST025B21S06	5,0 – 20,0	25	M6	710	1.2	386	⅜" Vierkant
QE6ST020F41S06	4,0 – 16,0	20	M6	1840	2.1	501	⅜" Vierkant
QE6ST020F61S06	4,0 – 16,0	20	M6	1840	2.1	544	⅜" Vierkant
QE6ST028F41S06	6,0 – 22,0	28	M8	1360	2.1	501	⅜" Vierkant
QE6ST028F61S06	6,0 – 22,0	28	M8	1360	2.1	544	⅜" Vierkant
QE6ST033F41S06	7,0 – 26,0	33	M8	1130	2.1	501	⅜" Vierkant
QE6ST033F61S06	7,0 – 26,0	33	M8	1130	2.1	544	⅜" Vierkant
QE6ST050F41S08	10,0 – 40,0	50	M10	760	2.1	501	½" Vierkant
QE6ST050F61S08	10,0 – 40,0	50	M10	760	2.1	544	½" Vierkant
QE8ST055F41S08	11,0 – 44,0	55	M10	1470	3	557	½" Vierkant
QE8ST055F61S08	11,0 – 44,0	55	M10	1470	3	608	½" Vierkant
QE8ST070F41S08	14,0 – 56,0	70	M10	1160	3	557	½" Vierkant
QE8ST070F61S08	14,0 – 56,0	70	M10	1160	3	608	½" Vierkant
QE8ST090F41S08	18,0 – 72,0	90	M10	900	3	557	½" Vierkant
QE8ST090F61S08	18,0 – 72,0	90	M10	900	3	608	½" Vierkant
QE8ST150F41S08	30,0 – 120,0	150	M12	500	3.4	572	½" Vierkant
QE8ST150F61S08	30,0 – 120,0	150	M12	500	3.4	623	½" Vierkant
QE8ST230F61S08	46,0 – 184,0	230	M18	340	5.5	710	½" Vierkant
QE8ST230F62S12	46,0 – 184,0	230	M18	340	5.5	717	¾" Vierkant
QE8ST230F82S12	46,0 – 184,0	230	M18	340	5.5	768	¾" Vierkant

Hebel- und Schubstart

Modell	Drehmoment (Nm)	max. Drehmoment (Nm)	Schraubengröße	Drehzahl (U/min)	Gewicht (kg)	Gesamtlänge (mm)	Antrieb
QE2SP002P11Q04	0,3 – 1,6	2	M2	3000	0.6	250	¼" Schnellwechsel
QE2SP002P11S04	0,3 – 1,6	2	M2	3000	0.6	242	¼" Vierkant
QE2SP003P11Q04	0,6 – 2,4	3	M2	2450	0.6	250	¼" Schnellwechsel
QE2SP003P11S04	0,6 – 2,4	3	M2	2450	0.6	242	¼" Vierkant
QE2SP005P11Q04	1,0 – 4,0	5	M2	1700	0.6	250	¼" Schnellwechsel
QE2SP005P11S04	1,0 – 4,0	5	M2	1700	0.6	242	¼" Vierkant
QE2SP007P11Q04	1,3 – 5,6	7	M2	1250	0.6	250	¼" Schnellwechsel
QE2SP007P11S04	1,3 – 5,6	7	M2	1250	0.6	242	¼" Vierkant
QE2SP010P11Q04	2,0 – 8,0	10	M4	850	0.6	250	¼" Schnellwechsel
QE2SP010P11S04	2,0 – 8,0	10	M4	850	0.6	242	¼" Vierkant

Schubstart

Modell	Drehmoment (Nm)	max. Drehmoment (Nm)	Schraubengröße	Drehzahl (U/min)	Gewicht (kg)	Gesamtlänge (mm)	Antrieb
QE2TS002P11Q04	0,3 – 1,6	2	M2	3000	0.57	250	¼" Schnellwechsel
QE2TS002P11S04	0,3 – 1,6	2	M2	3000	0.57	242	¼" Vierkant
QE2TS003P11Q04	0,6 – 2,4	3	M2	2450	0.57	250	¼" Schnellwechsel
QE2TS003P11S04	0,6 – 2,4	3	M2	2450	0.57	242	¼" Vierkant
QE2TS005P11Q04	1,0 – 4,0	5	M2	1700	0.57	250	¼" Schnellwechsel
QE2TS005P11S04	1,0 – 4,0	5	M2	1700	0.57	242	¼" Vierkant
QE2TS007P11Q04	1,3 – 5,6	7	M2	1250	0.57	250	¼" Schnellwechsel
QE2TS007P11S04	1,3 – 5,6	7	M2	1250	0.57	242	¼" Vierkant
QE2TS010P11Q04	2,0 – 8,0	10	M4	850	0.57	250	¼" Schnellwechsel
QE2TS010P11S04	2,0 – 8,0	10	M4	850	0.57	242	¼" Vierkant
QE4TS010R11Q04	2,0 – 8,0	10	M4	1820	1.2	363	¼" Schnellwechsel
QE4TS010R11S04	2,0 – 8,0	10	M4	1820	1.2	343	¼" Vierkant
QE4TS010R11S06	2,0 – 8,0	10	M4	1820	1.2	343	⅜" Vierkant
QE4TS015R11Q04	3,0 – 12,0	15	M5	1220	1.2	363	¼" Schnellwechsel
QE4TS015R11S04	3,0 – 12,0	15	M5	1220	1.2	343	¼" Vierkant
QE4TS015R11S06	3,0 – 12,0	15	M5	1220	1.2	343	⅜" Vierkant
QE4TS020R11S06	4,0 – 16,0	20	M6	900	1.2	343	⅜" Vierkant
QE4TS025R11S06	5,0 – 20,0	25	M6	710	1.2	343	⅜" Vierkant

Zubehör

Artikelnummer	Art des Kabels	Länge
QE2 Motoren
Die Werkzeuge werden ohne Frontbefestigung geliefert, so dass kundenspezifische Köpfe (einschließlich schraubenfreier Befestigungen) einfach am Werkzeug montiert werden können. Um einen QE2-Motor zu bestellen, verwenden Sie die gleiche Modellnummer wie für die Standard-Pistole und das Inline-Werkzeug, ersetzen Sie jedoch die letzten fünf Ziffern durch „MO“ (z.B. QE2PS007 PMO)
QE & QM Kabel
GEA40-CORD-3M	Standard Kabel	3 m
GEA40-CORD-6M	Standard Kabel	6 m
GEA40-CORD-10M	Standard Kabel	10 m
GEA40-CORD-3M-90	Standard 90˚Kabel (90˚auf der Werkzeugseite)	3 m
GEA40-CORD-6M-90	Standard 90˚Kabel (90˚auf der Werkzeugseite)	6 m
GEA40-CORD-10M-90	Standard 90˚Kabel (90˚auf der Werkzeugseite)	10 m
CPS2-CORD-3M	Flexibles Stromkabel	3 m
CPS2-CORD-6M	Flexibles Stromkabel	6 m
CPS2-CORD-10M	Flexibles Stromkabel	10 m
CPS2-CORD-15M	Flexibles Stromkabel	15 m
CPS2-C0RD-50M	Flexibles Stromkabel	50 m
CCPS2-CORD-6M-90	Flexibles Stromkabel	6 m/90°
GEA40-EXT-10M	Verlängerungskabel	10 m
GEA40-EXT-20M	Verlängerungskabel	20 m
GEA40-EXT-40M	Verlängerungskabel	40 m
GEA40-INT-02	90° Verlängerungskabel (Steuerungs-Seite)	1.5 m
GEA40-INT-04	90° Verlängerungskabel (Steuerungs-Seite)	2 m
GEA40-INT-06	90° Verlängerungskabel (Steuerungs-Seite)	2.5m
GEA40-INT-08	90° Verlängerungskabel (Steuerungs-Seite)	3 m

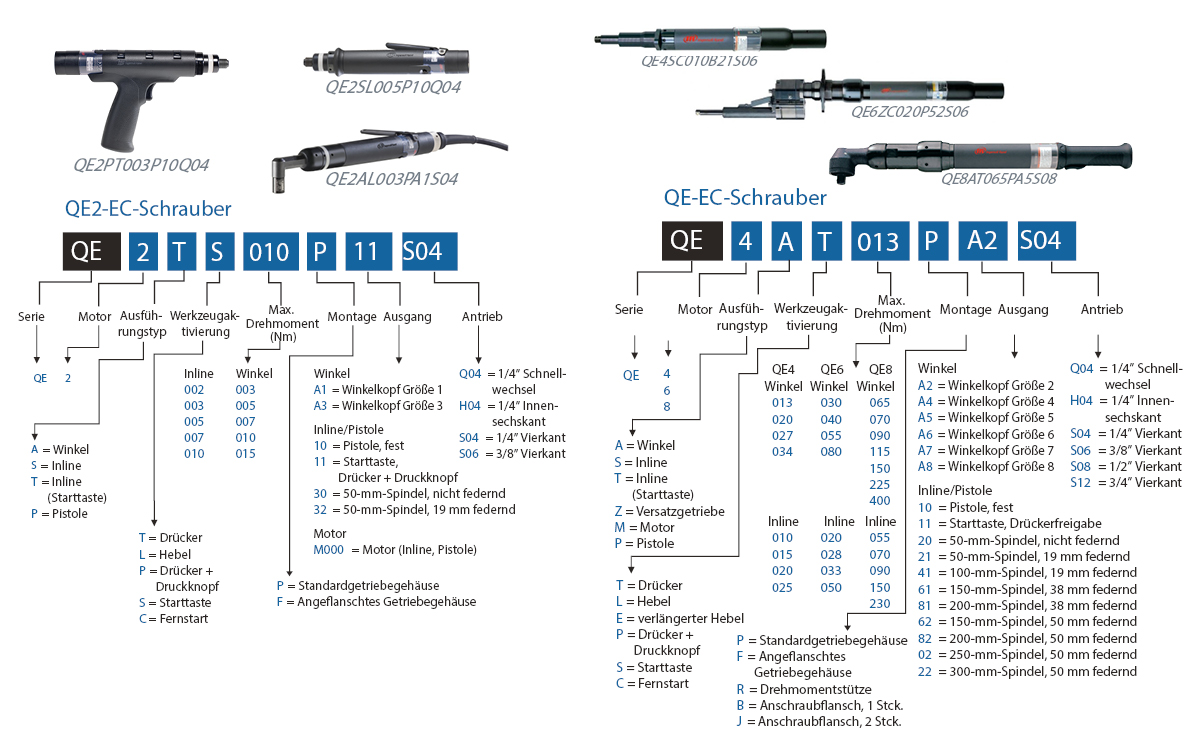

Erläuterung der Modellnummer

Die Modellnummer zeigt Baureihe, Drehmoment, Bauform, Abtrieb, Länge und Sonderausstattung an.
