K-DUCER sensorgesteuertes Schraubsystem mit KDU-Steuerung

Intelligente EC-Schraubsysteme mit Drehmoment- und Winkelkontrolle

Präzise Verschraubung durch integrierten Drehmoment- und Positionssensor
Unterstützt Industrie 4.0 dank Modbus TCP & Open Protocol
Echtzeitkontrolle und Rückmeldung via LED-Anzeige
Vielfältige Varianten: Inline, Pistolengriff, Winkelkopf & Automation
Kombinierbar mit KDU-Steuerung für umfassende Prozesskontrolle
Ergonomisches Design mit Soft-Touch-Oberfläche
ESD-sichere Ausführungen für sensible Montageumgebungen
Umfangreiche Rückverfolgbarkeit & Fehlervermeidung durch K-Expand Software
Doppelausgangssystem DOCK05 für parallelen Einsatz von 2 Werkzeugen

Anfrage senden Online Live Demo

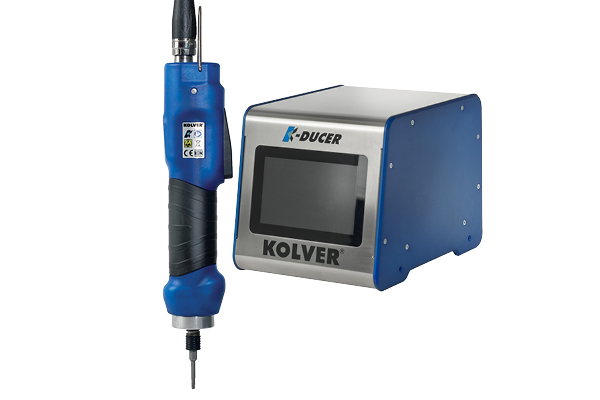

Das K-DUCER-System ist eine intelligente, sensorgesteuerte EC-Schrauberlösung für industrielle Anwendungen, bei der höchste Präzision, Rückverfolgbarkeit und Prozesskontrolle im Vordergrund stehen. Mit einem Drehmomentbereich von 0,05 bis 70 Nm deckt es ein breites Anwendungsspektrum ab – von Feinmontagen in der Elektronik bis hin zu robusten Verschraubungen im Maschinenbau. Dank der Kombination aus Echtzeit-Drehmoment- und Winkelkontrolle, Modbus TCP- und Open-Protocol-Schnittstellen sowie der leistungsstarken

KDU-Steuerung ist das System vollständig Industrie 4.0-fähig. Es bietet nicht nur maximale Prozesssicherheit, sondern auch Flexibilität: Ob als Inline-Variante, mit Pistolengriff, Winkelkopf oder für automatisierte Robotiklösungen – K-DUCER lässt sich exakt auf Ihre Fertigungsanforderungen anpassen. Die intuitive Bedienung über Touchscreen oder Software, ESD-kompatible Varianten und das einzigartige Dual-Tool-System DOCK05 machen K-DUCER zur zukunftssicheren Lösung für moderne Montagelinien.

Sensorbasierte Kontrolle
Industrie 4.0-kompatibel
ESD-sichere Modelle
Vielfältige Gehäusevarianten
LED-Statusanzeige
Flanschmontage möglich

Touchscreen-Controller mit Echtzeit-Analyse, Software-Anbindung und optionalem Dual-Werkzeugbetrieb via DOCK05.

Flyer Kolver K-Ducer

DOWNLOAD PDF

Produktübersicht

Modelleigenschaften-Steuerung

Eigenschaften	KDU-1A Für alle KDS-Schraubendreher (außer KDS-NT)	KDU-NT Für KDS-NT-Schraubendreher
5“ Touchscreen	+	+
Programme	200	64
Sequenzen	24	8
Digitale Eingänge	20	4
Digitale Ausgänge	21	4
Drehmoment- und Winkelkontrolle	+	+
Echtzeit-Drehmomentdiagramm	+	+
Lesen von Strichcodes, linear und 2D	+	+
Mehrere Parameter	+	+
Überwachung und Kompensation des aktuellen Drehmoments	+	+
Mini-USB	+	+
USB-Datenerfassung	+	+
Modbus TCP	+	+
Open Protokoll	+	+
RS 232 (2)	+	+
Unterstützung von Industrieprotokollen	+	+

Modelle Steuerungen

Artikelnr. Modell Beschreibung Abmessungen (mm) Gewicht (kg)

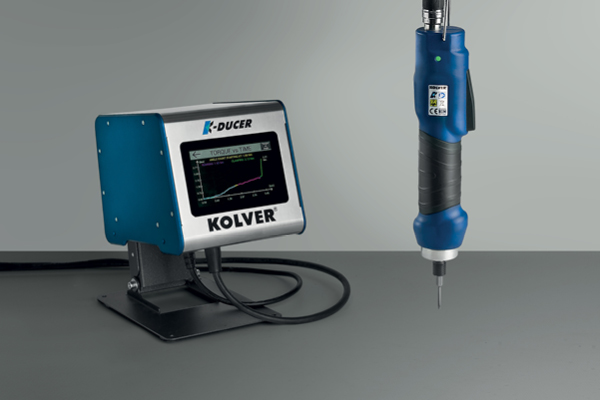

035001/A KDU-1A Für KDS (nicht-NT) 190 x 205 x 120 2.5

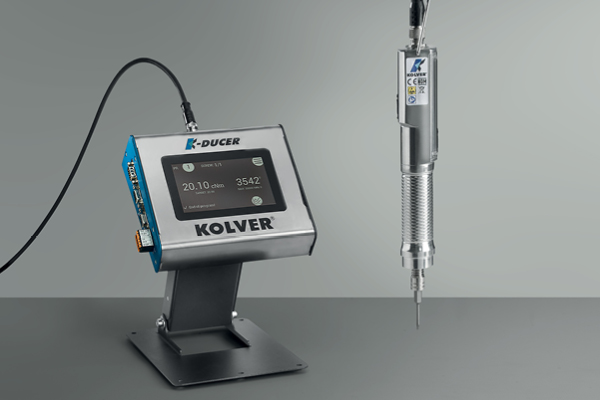

033001 KDU-NT Für KDS-NT 184 x 169 x 69 1.5

Artikelnr.	Modell	Beschreibung	Abmessungen (mm)	Gewicht (kg)
035001/A	KDU-1A	Für KDS (nicht-NT)	190 x 205 x 120	2.5
033001	KDU-NT	Für KDS-NT	184 x 169 x 69	1.5

Modelle Inline

Inline-KDS-Schraubendreher
Artikelnummer	Modell	Drehmoment (Nm)	Drehzahl (U/min)	Abmessungen (mm)	Gewicht (kg)	Bit-Aufnahme
165050	KDS-NT70	0.05 - 0.7	20 - 700	223 x 27	0.3	Sechskant 1/4"
165050/HM	KDS-NT70/HM	0.05 - 0.7	20 - 700	223 x 27	0.3	Halbmond 4 mm
165120	KDS-NT120	0.2 - 1.2	20 - 430	223 x 27	0.3	Sechskant 1/4"
165120/HM	KDS-NT120/HM	0.2 - 1.2	20 - 430	223 x 27	0.3	Halbmond 4 mm
175015/ESD	KDS-MT1.5/ESD	0.1 - 1.5	50 - 850	254 x 40	0.7	Sechskant 1/4"
135003/ESD	KDS-PL3/ESD	0.4 - 3	50 - 1800	251 x 40	0.7	Sechskant 1/4"
135006/ESD	KDS-PL6/ESD	0.5 - 6	50 - 850	251 x 40	0.7	Sechskant 1/4"
135010/ESD	KDS-PL10/ESD	0.8 - 10	50 - 600	251 x 40	0.7	Sechskant 1/4"
135015/ESD	KDS-PL15/ESD	0.5 - 15	50 - 320	251 x 40	0.7	Sechskant 1/4"
135020	KDS-PL20	2 - 20	20 - 210	297 x 43	1.3	Sq 3/8"
135035	KDS-PL35	3 - 35	20 - 140	318 x 43	1.8	Sq 3/8"
135050	KDS-PL50	5 - 50	20 - 90	322 x 43	1.8	Sq 1/2"
Inline-KDS-Schraubendreher mit LED-Frontleuchten
Artikelnummer	Modell	Drehmoment (Nm)	Drehzahl (U/min)	Abmessungen (mm)	Gewicht (kg)	Bit-Aufnahme
175015/LED/ESD	KDS-MT1.5/LED/ESD	0.1 - 1.5	50 - 850	254 x 40	0.7	Sechskant 1/4"
135003/LED/ESD	KDS-PL3/LED/ESD	0.4 - 3	50 - 1800	251 x 40	0.7	Sechskant 1/4"
135006/LED/ESD	KDS-PL6/LED/ESD	0.5 - 6	50 - 850	251 x 40	0.7	Sechskant 1/4"
135010/LED/ESD	KDS-PL10/LED/ESD	0.8 - 10	50 - 600	251 x 40	0.7	Sechskant 1/4"
135015/LED/ESD	KDS-PL15/LED/ESD	0.5 - 15	50 - 320	251 x 40	0.7	Sechskant 1/4"

Modelle Pistolenform

Pistolengriff-KDS-Schraubendreher mit Bodenanschluss
Artikelnummer	Modell	Drehmoment (Nm)	Drehzahl (U/min)	Abmessungen (mm)	Gewicht (kg)	Bit-Aufnahme
175016/ESD	KDS-MT1.5P/ESD	0.1 - 1.5	50 - 850	186 x 172 x 50	0.7	Sechskant 1/4"
135004/ESD	KDS-PL3P/ESD	0.4 - 3	50 - 1800	186 x 170 x 50	0.7	Sechskant 1/4"
135007/ESD	KDS-PL6P/ESD	0.5 - 6	50 - 850	186 x 170 x 50	0.7	Sechskant 1/4"
135011/ESD	KDS-PL10P/ESD	0.8 - 10	50 - 600	186 x 170 x 50	0.7	Sechskant 1/4"
135016/ESD	KDS-PL15P/ESD	0.5 - 15	50 - 320	186 x 170 x 50	0.7	Sechskant 1/4"
Pistolengriff-KDS-Schraubendreher mit oberem Anschluss
175016/U/ESD	KDS-MT1.5P/U/ESD	0.1 - 1.5	50 - 850	186 x 172 x 50	0.7	Sechskant 1/4"
135004/U/ESD	KDS-PL3/U/ESD	0.4 - 3	50 - 1800	186 x 170 x 50	0.7	Sechskant 1/4"
135007/U/ESD	KDS-PL6P/U/ESD	0.5 - 6	50 - 850	186 x 170 x 50	0.7	Sechskant 1/4"
135011/U/ESD	KDS-PL10P/U/ESD	0.8 - 10	50 - 600	186 x 170 x 50	0.7	Sechskant 1/4"
135016/U/ESD	KDS-PL15P/U/ESD	0.5 - 15	50 - 320	186 x 170 x 50	0.7	Sechskant 1/4"

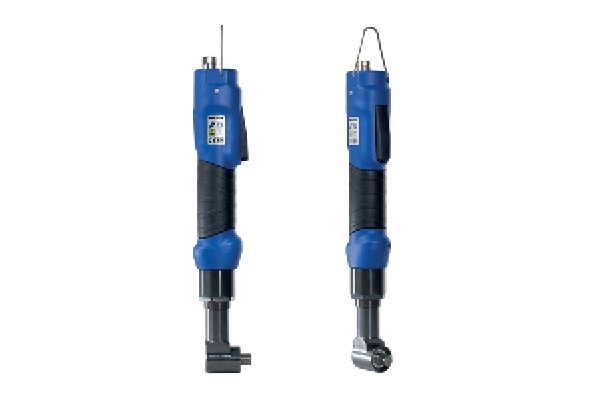

Pistolengriff-KDS-Schraubendreher mit oberem Anschluss
175015/A/ESD	KDS-MT1.5ANG/ESD	0.1 - 1.5	50 - 850	288 x 40	0.7	Sechskant 1/4"
135003/A/ESD	KDS-PL3/ANG/ESD	0.4 - 3	50 - 1800	288 x 40	0.7	Sechskant 1/4"
135006/A/ESD	KDS-PL6/ANG/ESD	0.5 - 5.5	50 - 850	288 x 40	0.7	Sechskant 1/4"
135010/A/ESD	KDS-PL10/ANG/ESD	0.8 - 9	50 - 600	288 x 40	0.7	Sechskant 1/4"
135015/A/ESD	KDS-PL15/ANG/ESD	0.5 - 15	50 - 320	326 x 40	0.9	Sq 3/8"
135015/A/1-4/ESD	KDS-PL15/ANG/1-4/ESD	0.5 - 12	50 - 320	326 x 40	0.9	Sechskant 1/4"
135030/A	KDS-PL30ANG	3 - 30	20 - 140	429 x 43	2.1	Sq 3/8"
135045/A	KDS-PL45ANG	4 - 45	20 - 90	450 x 43	2.8	Sq 1/2"
135070/A	KDS-PL70ANG	7 - 70	10 - 50	453 x 43	2.8	Sq 1/2"

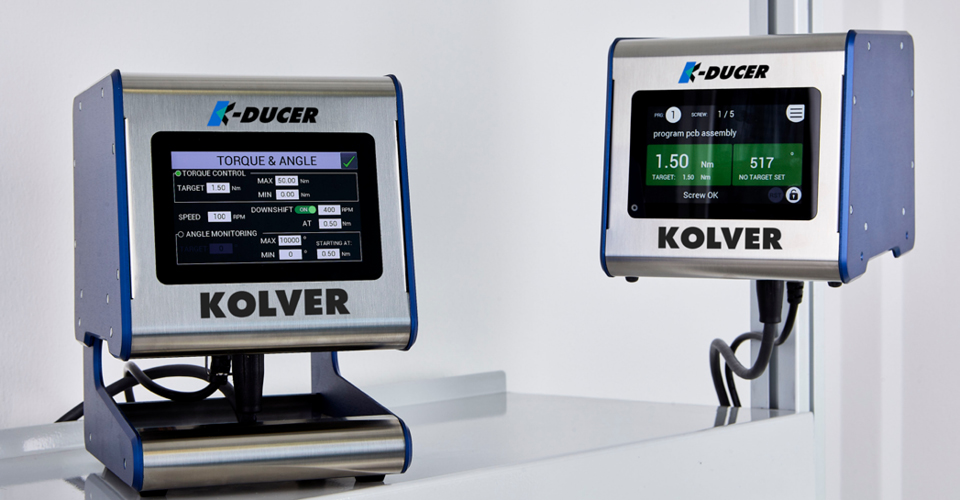

Intuitive Steuerung mit KDU-Controller

Die KDU-Steuereinheit mit Touchscreen erlaubt einfache Einrichtung, Programmierung und Analyse – auch per PC über die K-Expand Software.

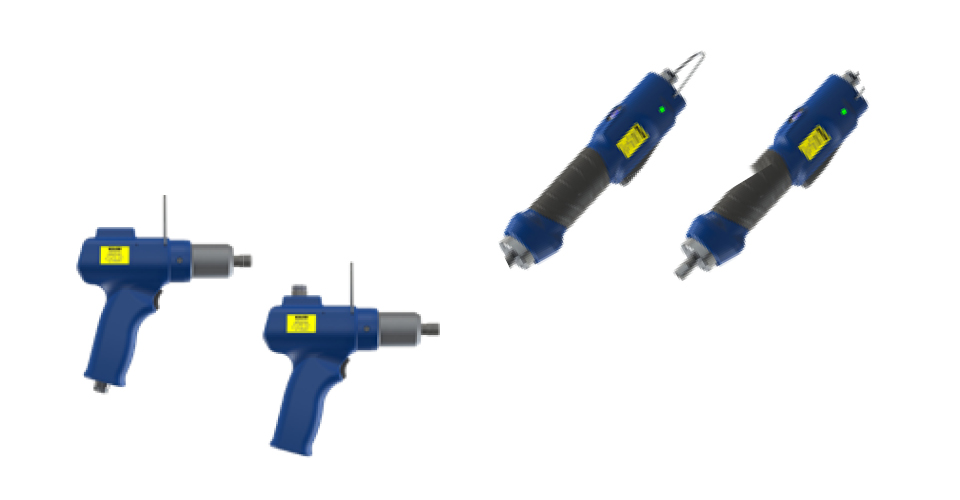

k-ducer-stab-und-pistolenschrauber

Höchste Präzision bei jeder Verschraubung

Der integrierte Drehmoment- und Positionssensor liefert zuverlässige Daten für maximale Wiederholgenauigkeit – ideal für sicherheitskritische Anwendungen.

Industrie 4.0 ready

Dank Modbus TCP und Open Protocol lässt sich das K-DUCER-System nahtlos in jede smarte Fertigungslinie integrieren – für eine digitalisierte, vernetzte Produktion.

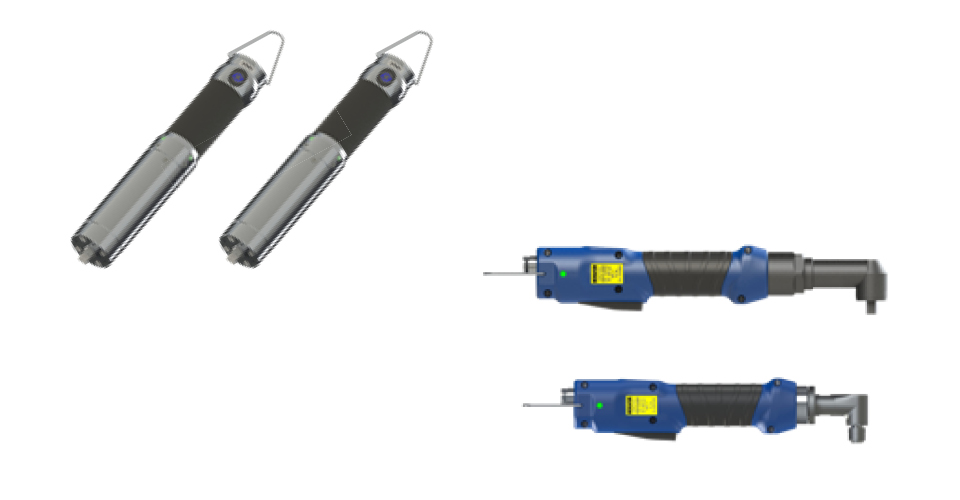

k-ducer-stab-und-winkelschrauber
