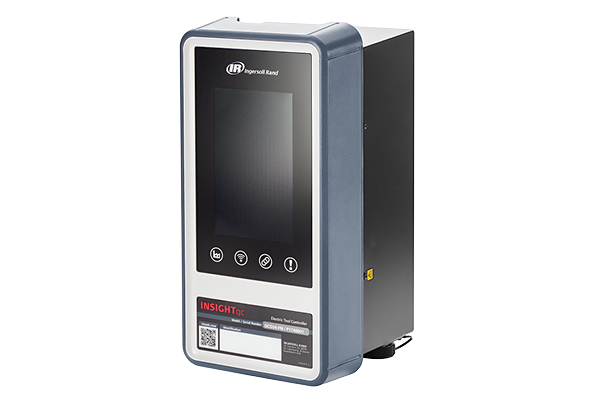

Ingersoll Rand INSIGHTqc Steuerung für EC-Schrauber

Produktübersicht

• Modellauswahl

  	Systemoptionen				Fieldbus-Optionen				MES-Optionen
  Modell	Serie	Anzeige	Stromvers.	Hardware	Ethernet IP	ProfiNet	ProfiBUS	DeviceNET	IR Ethernet EOR	Open Protocol	ToolsNet	VW XML 2.1	Nissan Serial EOR
  QCD31	QC	Display	230V AC	Standard					+
  QCD31-F	QC	Display	230V AC	Standard	+	+			+
  QCD31-M	QC	Display	230V AC	Standard					+	+	+	+	+
  QCD31-FM	QC	Display	230V AC	Standard	+	+			+	+	+	+	+
  QCD32-F	QC	Display	230V AC	Standard + ProfiBus Karte	+	+	+		+
  QCD32-FM	QC	Display	230V AC	Standard + ProfiBus Karte	+	+	+		+	+	+	+	+
  QCD33-F	QC	Display	230V AC	Standard + ProfiBus Karte	+	+		+	+
  QCD33-FM	QC	Display	230V AC	Standard + ProfiBus Karte	+	+		+	+	+	+	+	+

• Details Software / Hardware / Anschlüsse

  Hardware
  Gewicht [kg]	5.6
  Volumen [dm³]	10.9
  Farb-Touchscreen [Zoll]	7
  Ethernet-Anschluss [10/100]	1
  Ethernet-Anschluss [10/100/1K]	1
  USB 2.0 Anschlüsse	4
  Werkzeugwechsel im laufenden Betrieb	Ja
  Boot-Zeit [Sekunden]	40
  Spannung/Stromstärke	230 V / 8 A
  IP-Schutzklasse [vertikale Montage]	IP52
  Trennschalter am Gehäuse	Ja
  Integrierter Not-Ausschalter	Ja
  Software
  PC-Software	nicht erforderlich
  PC-Lizenz	nicht erforderlich
  Anzahl JOBs	256
  Anzahl PSETs [pro JOB]	256
  Anzahl Steps [pro PSET]	31
  Logikregeln für JOB-Abfolgen	Ja
  Barcodefunktion: USB, seriell, Ethernet	Ja
  Manuelle Barcodeeingabe	Ja
  Schraubwerkzeugsteuerung [konfigurierbare Modi]	Ja
  Anzahl konfigurierbarer Nutzerkonten	Unbegrenzt
  Schneller Programmiermodus	Ja
  Erweiterter Programmiermodus	Ja

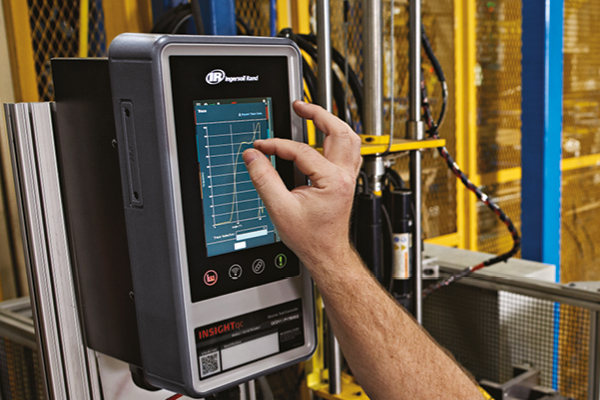

  Uneingeschränkte Programmierung über Touchscreen	Ja
  Uneingeschränkte Fernprogrammierung auf jedem Gerät über jeden autorisierten Browser	Ja
  Integrierte, kontextsensitive Hilfe	Ja
  Statistikalarme per Mail direkt über die Steuerung*	Ja
  E-Mail-Alarme zur vorbeugenden Wartung direkt über die Steuerung*	5
  Unterstützung mehrerer Sprachen	Ja
  Integrierte Werkzeugdiagnose	Ja
  Integrierter Datenspeicher
  Austauschbare SSD zur Speicherung ALLER Einstellungen und Daten	Ja
  Vollständige Wiederherstellung von Reglereinstellungen und -daten bei SSD-Austausch	Ja
  Schrauberergebnisse	50000
  Anziehkurve	50000
  Kurve des Anzugsvorgangs auf Startbildschirm der Steuerung dargestellt	Ja
  Prüfprotokoll	50000
  Ereignisprotokoll	50000
  Systemprotokoll	50000
  Vollständige Sicherung und Wiederherstellung [über USB oder PC/Tablet]	Ja

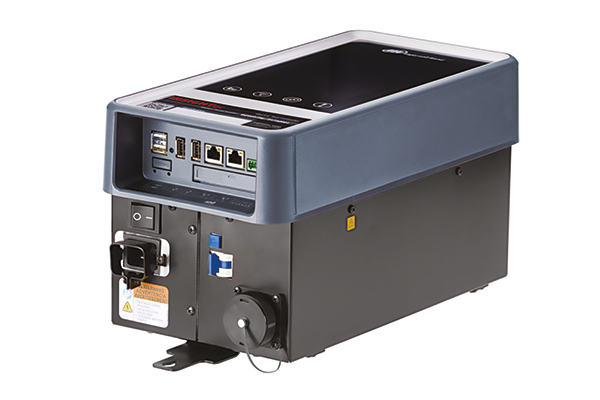

  Konnektivität
  Fieldbus-Optionen
  Ethernet IP, ProfiNet, ProfiBus, DeviceNet
  MES-Protokolloptionen
  Open Protocol, ToolsNet, VW XML 2.1, Nissan Serial EOR, IR Ethernet EOR
  Unterstützte Sprachen
  Englisch, Französisch, Deutsch, Italienisch, Spanisch, Tschechisch, Russisch, Polnisch, Chinesisch vereinfacht

• Software Funktionen

  	Standard	F	M	FM		Standard	F	M	FM
  Integrierte Software	+	+	+	+	Lizenzaktualisierung	+	+	+	+
  Startbildschirm	+	+	+	+	Lizenzaktivierung	+	+	+	+
  JOB-Einstellung	+	+	+	+	Datums-/Uhrzeiteinstellungen	+	+	+	+
  PSET-Einstellung	+	+	+	+	Systeminitalisierung	+	+	+	+
  Mehrere Anzugsverfahren	+	+	+	+	Spindelmanagement	+	+	+	+
  Schnelle Programmierung	+	+	+	+	Einstellungen der IP-Adresse	+	+	+	+
  Erweiterte Programmierung	+	+	+	+	E-Mail-Alarme	+	+	+	+
  Zyklusergebnisse	+	+	+	+	Digitale IO-Einstellungen	+	+	+	+
  JOB-Ergebnisse	+	+	+	+	EOR-Datenausgabe	+	+	+	+
  Prüfprotokoll	+	+	+	+	Barcode	+	+	+	+
  Ereignisprotokoll	+	+	+	+	Nutzermanagement	+	+	+	+
  Systemdiagnosen	+	+	+	+	Systemprotokolle		+		+
  Werkzeugdiagnosen	+	+	+	+	Fieldbus-Diagnosen		+		+
  Digitale IO Diagnose	+	+	+	+	Fieldbus-Einstellungen		+		+
  Statistikeinstellungen	+	+	+	+	Ethernet IP		+		+
  Statistikzusammenfassung	+	+	+	+	ProfiNet		+		+
  Statistikalarmeinstellungen	+	+	+	+	ProfiBus		+		+
  Statistikalarmzusammenfassung	+	+	+	+	DeviceNet		+		+
  Sicherung und Wiederherstellung	+	+	+	+	MES-Protokolleinstellungen			+	+
  Firmwareaktualisierung	+	+	+	+	Open Protocol			+	+
  Alarme zur vorbeugenden Wartung	+	+	+	+	ToolsNet			+	+
  Werkzeugkalibrierung	+	+	+	+	VW XMl 2.1			+	+
  Zurücksetzen auf Werkseinstellungen	+	+	+	+	Nissan Serial EOR			+	+
  Netzwerksystemerkennung	+	+	+	+

• Verbindungskabel

  	3 m	6 m	10 m
  Werkzeugkabel, Gleichstrom
  Werkzeugkabel (QE2)	CPS-CORD-3M	CPS-CORD-6M	CPS-CORD-10M
  90°-Werkzeugkabel (QE2)**	-	CPS-CORD-6M-90	-
  Werkzeugkabel (QM, QE4/6/8)	GEA40-CORD-3M	GEA40-CORD-6M	GEA40-CORD-10M
  90°-Werkzeugkabel (QM, QE4/6/8)**	GEA40-CORD-3M-90	GEA40-CORD-6M-90	GEA40-CORD-10M-90
  	10 m	20 m	40 m
  Werkzeugverlängerungskabel, Gleichstrom
  Verlängerungskabel	GEA40-EXT-10M	GEA40-EXT-20M	GEA40-EXT-40M
  	1,25 m	2 m	3 m
  90°-Verlängerungskabel***	GEA40-INT-01	GEA40-INT-04	GEA40-INT-08
  **90° werkzeugseitig ***90° steuerungsseitig. Verlängerungskabel müssen mit Werkzeugkabel kombiniert werden. Weitere Längen erhältlich.
