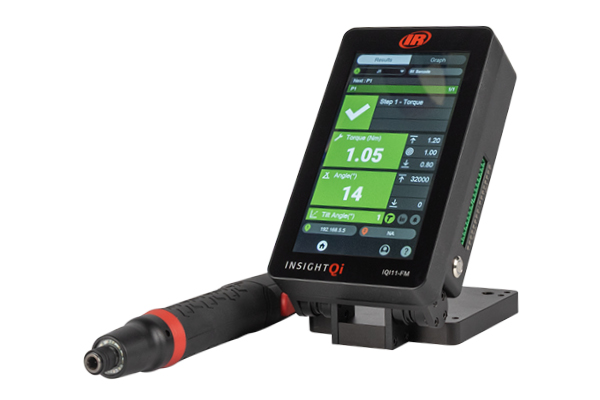

Insight iQi Ansicht
Insight iQi Ansicht

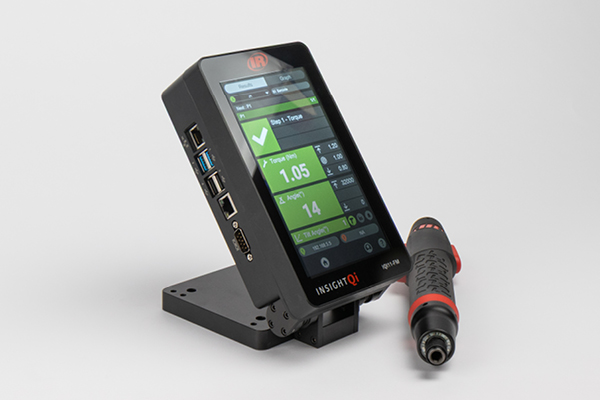

Insight iQi Anschlüsse
Insight iQi Anschlüsse

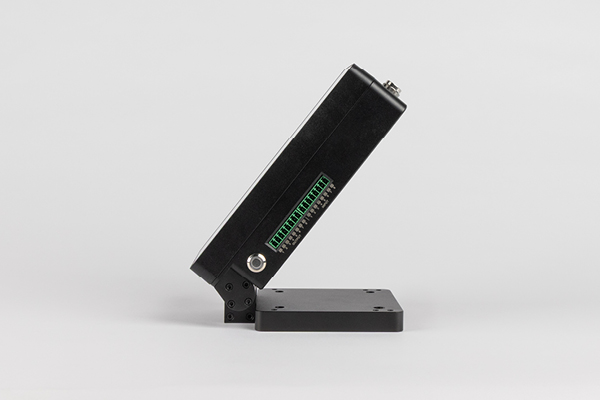

Insight iQi 24V IO Port
Insight iQi 24V IO Port

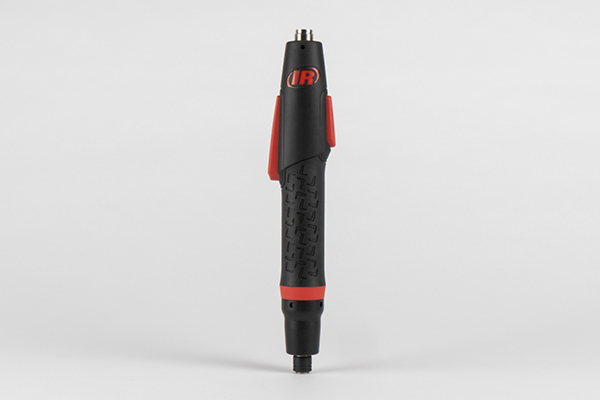

Insight iQi Stabschrauber
Insight iQi Stabschrauber

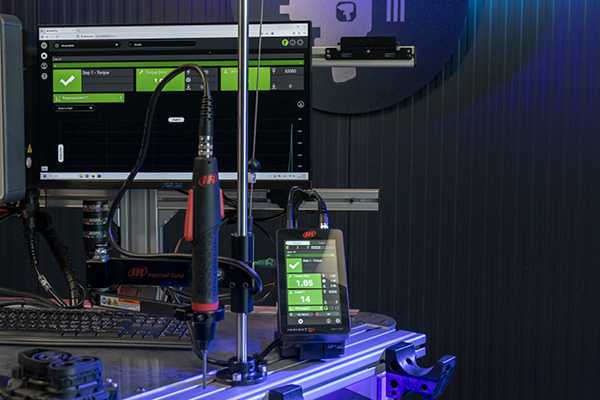

Insight iQi Setup mit Drehmomentarm
Insight iQi Setup mit Drehmomentarm

Insight iQi Ansicht https://www.dwt-gmbh.deInsight iQi Anschlüsse Insight iQi 24V IO Port Insight iQi Stabschrauber Insight iQi Setup mit Drehmomentarm

Ingersoll Rand Insight iQi

PRÄZISIONS-SCHRAUBSYSTEM FÜR KLEINSTE DREHMOMENTE

  • 50 % schnellere Einrichtung dank intuitiver Touch- & Websteuerung
  • Fernzugriff für Programmierung und Fehlerbehebung
  • Präzise Verschraubung durch Echtzeitkontrolle von Drehmoment und Winkel
  • Vollständige Prozessrückverfolgbarkeit für maximale Qualitätssicherung
  • Neigungswinkelkontrolle – präzise Ausrichtung während des gesamten Prozesses
  • Langlebig & wirtschaftlich – über 1 Million fehlerfreie Zyklen
Logo Ingersoll Rand

Anfrage senden Online Live Demo

Das INSIGHT iQi ist ein hochpräzises, transducerbasiertes Schraubsystem für kleinste Drehmomente von 0,02 Nm bis 15 Nm. Es wurde speziell für anspruchsvolle Montageprozesse in Branchen wie Elektronik, Automobilbau, Medizintechnik, Elektromobilität und der industriellen Fertigung entwickelt. Dank der Kombination aus Echtzeitüberwachung, Fernzugriff, automatisierten Softwareupdates und der branchenweit ersten Neigungswinkelkontrolle gewährleistet das System

höchste Präzision und Wiederholgenauigkeit.
Die integrierte Fehlererkennung minimiert Nacharbeit, reduziert Ausschuss und verhindert Schäden an Verbindungselementen. Durch das ergonomische Design, die einfache Bedienung über 7"-Touchscreen oder Webbrowser sowie die Möglichkeit zur vollständigen Systemintegration bietet das INSIGHT iQi maximale Effizienz, Prozesssicherheit und Bedienkomfort – bei gleichzeitig geringer Wartung und hoher Lebensdauer.

  • Drehmomentbereich von 0,02 Nm – 15 Nm für unterschiedlichste Anwendungen
  • Transducerized- & Current Control-Technologie für maximale Genauigkeit
  • Echtzeitüberwachung von Drehmoment & Winkel für fehlerfreie Verschraubung
  • Intuitive 7“-Touchscreen- Bedienung oder Steuerung über Webbrowser
  • MES- & Feldbus-Integration für automatische Werkzeug- & Jobauswahl
  • 100 % Fernzugriff über Ethernet, USB, HDMI & RS232-Schnittstellen
  • Keine zusätzliche Software oder Lizenzen erforderlich
  • 360° LED-Statusanzeige für visuelle Kontrolle in Echtzeit
  • Ergonomisches Design für komfortable Nutzung & verbesserte Bedienerfreundlichkeit
  • Bis zu 64 konfigurierbare Aufträge mit direkter Prozessverknüpfung
  • Live-Datenübertragung & Speicherung von bis zu 500.000 Verschraubungsergebnissen
  • Automatische Software- Updates & schnelle Systemwiederherstellung
  • Modulares Design für einfache Integration in bestehende Produktionslinien
  • Branchenweit erster Neigungswinkel-Sensor (Tilt Angle Control) für präzise Schraubausrichtung

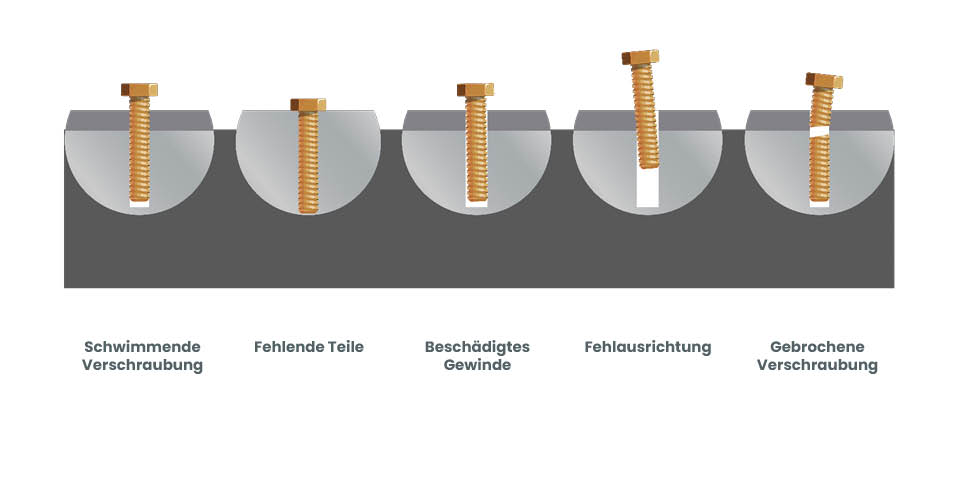

  • Erkennung von Fehlschraubungen, beschädigten Gewinden & fehlenden Teilen
  • Reduzierung von Produktionsstillständen & Wartungskosten durch langlebiges Design

Flyer Insight iQi

DOWNLOAD PDF

Produktübersicht

  • Transducerized-Serie-iQi-T
      Modellnr. Drehmoment
    (Nm)    		 U/min. Gewicht (g) Antriebsart Länge (mm)
    Hebelstart IQI2LT0017TQ4 0,02 - 0,17 50-1500 460 1/4 QC 243
    IQI2LT0017TM4 0,02 - 0,17 50-1500 460 Halbmond 243
    IQI2LT0050TQ4 0,1 - 0,5 20-1000 460 1/4 QC 243
    IQI2LT0100TQ4 0,2 - 1 20-1000 460 1/4 QC 243
    IQI2LT0200TQ4 0,4 - 2 20-800 460 1/4 QC 243
    IQI2LT0250TQ4 0,5 - 2,5 20-525 460 1/4 QC 243
    IQI4LT0500TQ4 2 - 5 20-900 850 1/4 QC 248
    IQI4LT1000TQ4 4 - 10 10-500 850 1/4 QC 248
    IQI4LT1500TQ4 5 - 15 10-300 850 1/4 QC 248
    Schubstart + Hebelstart IQI2LT0017PQ4 0,02 - 0,17 50-1500 490 1/4 QC 269
    IQI2LT0017PM4 0,02 - 0,17 50-1500 490 Halbmond 269
    IQI2LT0050PQ4 0,1 - 0,5 20-1000 490 1/4 QC 269
    IQI2LT0100PQ4 0,2 - 1 20-1000 490 1/4 QC 269
    IQI2LT0200PQ4 0,4 - 2 20-800 490 1/4 QC 269
    IQI2LT0250PQ4 0,5 - 2,5 20-525 490 1/4 QC 269
    IQI4LT0500PQ4 2 - 5 20-900 880 1/4 QC 272
    IQI4LT1000PQ4 4 - 10 10-500 880 1/4 QC 272
    IQI4LT1500PQ4 5 - 15 10-300 880 1/4 QC 272
  • Current Control-Serie-iQi-C
      Modellnr. Drehmoment (Nm) U/min. Gewicht (g) Antriebsart Länge (mm)
    Hebelstart IQI2LC0017TQ4 0,02 - 0,17 50-1500 310 1/4 QC 216
    IQI2LC0017TM4 0,02 - 0,17 50-1500 310 Halbmond 216
    IQI2LC0050TQ4 0,1 - 0,5 20-1000 410 1/4 QC 216
    IQI2LC0100TQ4 0,2 - 1 20-1000 410 1/4 QC 216
    IQI2LC0200TQ4 0,4 - 2 10-900 410 1/4 QC 216
    IQI2LC0250TQ4 0,5 - 2,5 20-525 410 1/4 QC 216
    IQI4LC0500TQ4 2 - 5 20-900 760 1/4 QC 242
    IQI4LC1000TQ4 4 - 10 10-500 760 1/4 QC 242
    IQI4LC1500TQ4 5 - 15 10-300 760 1/4 QC 242
    Schubstart + Hebelstart IQI2LC0017PQ4 0,02 - 0,17 50-1500 340 1/4 QC 242
    IQI2LC0017PM4 0,02 - 0,17 50-1500 340 Halbmond 242
    IQI2LC0050PQ4 0,1 - 0,5 20-1000 420 1/4 QC 242
    IQI2LC0100PQ4 0,2 - 1 20-1000 420 1/4 QC 242
    IQI2LC0200PQ4 0,4 - 2 10-900 420 1/4 QC 242
    IQI2LC0250PQ4 0,5 - 2,5 20-525 420 1/4 QC 242
    IQI4LC0500PQ4 2 - 5 20-900 790 1/4 QC 263
    IQI4LC1000PQ4 4 - 10 10-500 790 1/4 QC 263
    IQI4LC1500PQ4 5 - 15 10-300 790 1/4 QC 263
  • Controller
    Modellnr. Artikelbezeichnung Kompatibilität
    IQI11-FM Controller der IQI-Serie mit integrierter MES- und Feldbus-Unterstützung Alle Werkzeuge der IQI-Serie
  • Verbindungskabel
    Modellnr. Artikelbezeichnung Kompatibilität
    IQI-CABLE-2M IQI-Kabel 2 Meter Alle Werkzeuge der IQI-Serie
    IQI-CABLE-5M IQI-Kabel 5 Meter Alle Werkzeuge der IQI-Serie

Qualität und Innovation

Die fortschrittliche Anzugskontrolle mit Drehmoment- und Winkelkonstrollstrategien gewährleistet einen präzisen und zuverlässigen Anzug.

Qualitaet und Innovation

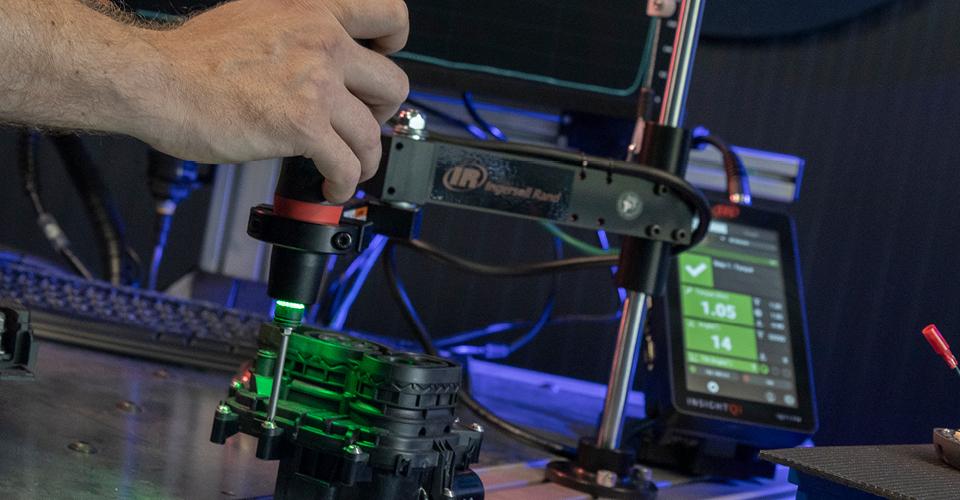

insight iqi io verschraubungs licht

Anwendungen & Zielbranchen

Das INSIGHT iQi Schraubsystem kommt überall dort zum Einsatz, wo höchste Präzision und Prozesssicherheit gefragt sind – von der Elektronikfertigung über den Automobilbau bis hin zu Elektromobilität und Medizintechnik.

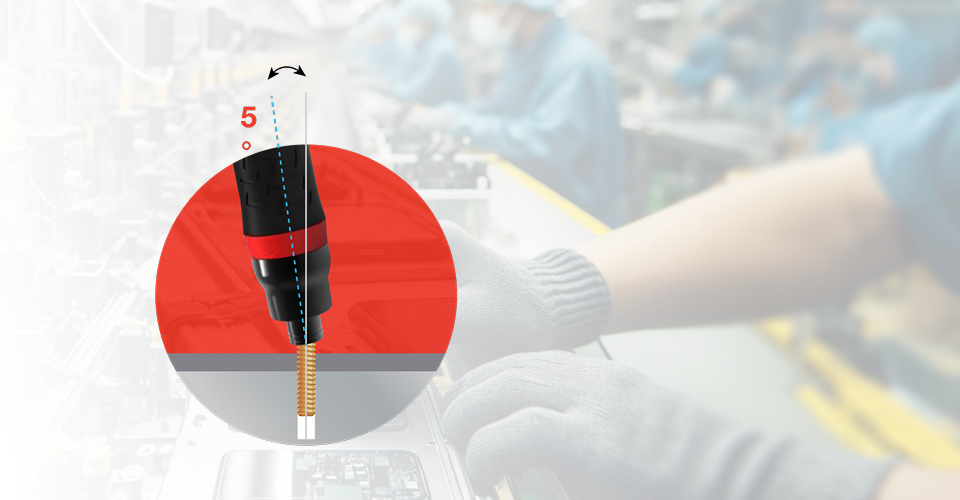

Neigungswinkel-Kontrolle

Die branchenweit erste Neigungswinkel-Kontrolle sorgt für eine präzise Ausrichtung des Werkzeugs im richtigen Winkel zur Verbindung.

INSIGHT iQi Neigungswinkelkontrolle
