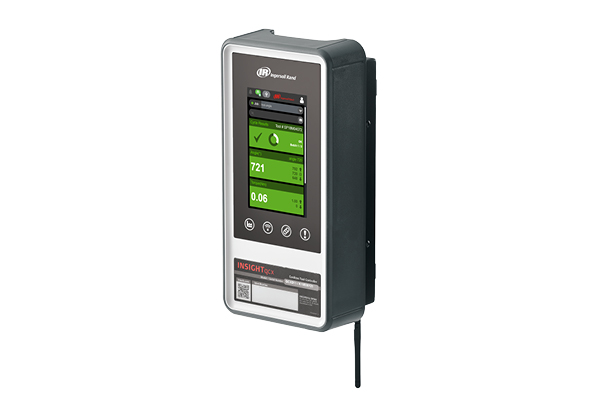

Ingersoll Rand INSIGHTqcx Steuerung für EC-Akkuschrauber

Produktübersicht

• Funktionen

  	Standard	F	M	FM		Standard	F	M	FM
  Integrierte Software	+	+	+	+	Lizenzaktualisierung	+	+	+	+
  Startbildschirm	+	+	+	+	Lizenzaktivierung	+	+	+	+
  JOB-Einstellung	+	+	+	+	Datums-/Uhrzeiteinstellungen	+	+	+	+
  PSET-Einstellung	+	+	+	+	Systeminitalisierung	+	+	+	+
  Mehrere Anzugsverfahren	+	+	+	+	Spindelmanagement	+	+	+	+
  Schnelle Programmierung	+	+	+	+	Einstellungen der IP-Adresse	+	+	+	+
  Erweiterte Programmierung	+	+	+	+	E-Mail-Alarme	+	+	+	+
  Zyklusergebnisse	+	+	+	+	Digitale IO-Einstellungen	+	+	+	+
  JOB-Ergebnisse	+	+	+	+	EOR-Datenausgabe	+	+	+	+
  Prüfprotokoll	+	+	+	+	Barcode	+	+	+	+
  Ereignisprotokoll	+	+	+	+	Nutzermanagement	+	+	+	+
  Systemdiagnosen	+	+	+	+	Systemprotokolle		+		+
  Werkzeugdiagnosen	+	+	+	+	Fieldbus-Diagnosen		+		+
  Digitale IO Diagnose	+	+	+	+	Fieldbus-Einstellungen		+		+
  Statistikeinstellungen	+	+	+	+	Ethernet IP		+		+
  Statistikzusammenfassung	+	+	+	+	ProfiNet		+		+
  Statistikalarmeinstellungen	+	+	+	+	ProfiBus		+		+
  Statistikalarmzusammenfassung	+	+	+	+	DeviceNet		+		+
  Sicherung und Wiederherstellung	+	+	+	+	MES-Protokolleinstellungen			+	+
  Firmwareaktualisierung	+	+	+	+	Open Protocol			+	+
  Alarme zur vorbeugenden Wartung	+	+	+	+	ToolsNet			+	+
  Werkzeugkalibrierung	+	+	+	+	VW XML 2.1			+	+

• Hardware

  Hardware
  Gewicht [kg]	2.5
  Volumen [dm³]	7.5
  Farb-Touchscreen [Zoll]	7
  Ethernet-Anschluss [10/100]	1
  Ethernet-Anschluss [10/100/1K]	1
  USB 2.0 Anschlüsse	4
  Boot-Zeit [Sekunden]	40
  Spannung/Stromstärke	24V / 2A
  IP-Schutzklasse [vertikale Montage]	IP52
  Software
  PC-Software	nicht erforderlich
  PC-Lizenz	nicht erforderlich
  Anzahl JOBs	256
  Anzahl PSETs [pro JOB]	32
  Anzahl Steps [pro PSET]	8
  Logikregeln für JOB-Abfolgen	Ja
  Barcodefunktion: USB, seriell, Ethernet	Ja
  Manuelle Barcodeeingabe	Ja
  Schraubwerkzeugsteuerung [konfigurierbare Modi]	Ja
  Anzahl konfigurierbarer Nutzerkonten	Unbegrenzt
  Schneller Programmiermodus	Ja
  Erweiterter Programmiermodus	Ja

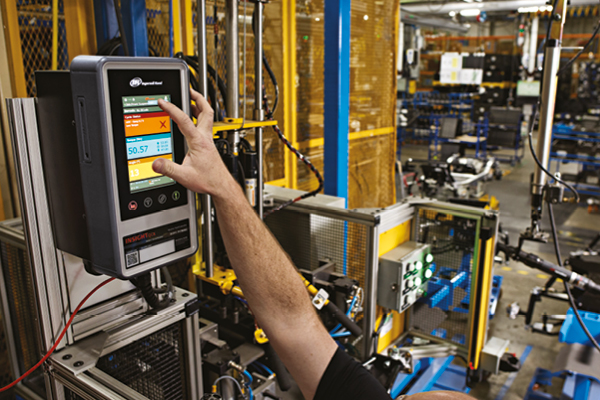

  Uneingeschränkte Programmierung über Touchscreen	Ja
  Uneingeschränkte Fernprogrammierung auf jedem Gerät über jeden autorisierten Browser	Ja
  Integrierte, kontextsensitive Hilfe	Ja
  Statistikalarme per Mail direkt über die Steuerung*	Nein
  E-Mail-Alarme zur vorbeugenden Wartung direkt über die Steuerung	Nein
  Unterstützung mehrerer Sprachen	Ja
  Integrierte Werkzeugdiagnose	Ja (bei USB Verbindung)

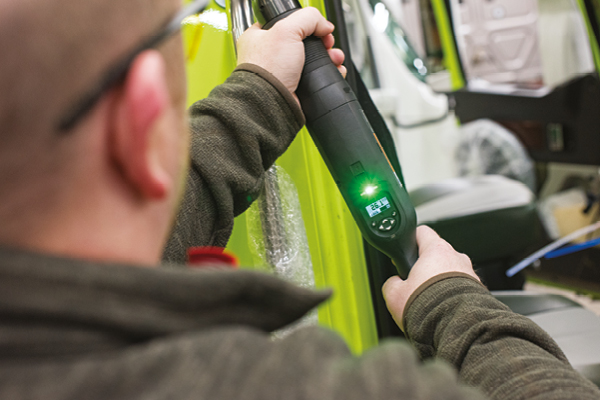

  Kabellose Energiekontrolle	Ja
  Einfache Kopplung	Ja
  Integrierter Datenspeicher
  Austauschbare SSD zur Speicherung ALLER Einstellungen und Daten	Ja
  Vollständige Wiederherstellung von Reglereinstellungen und -daten bei SSD-Austausch	Ja
  Schrauberergebnisse	50000
  Anziehkurve	50000
  Kurve des Anzugsvorgangs auf Startbildschirm der Steuerung dargestellt	Ja
  Prüfprotokoll	50000
  Ereignisprotokoll	50000
  Systemprotokoll	50000
  Vollständige Sicherung und Wiederherstellung [über USB oder PC/Tablet]	Ja
  Konnektivität
  Fieldbus-Optionen	Ethernet IP, ProfiNet, ProfiBus, Device Net
  MES-Protokolloptionen	Open Protocol, Ford Open, PFCS, Toolsnet** 3.2 & 8.0 VW XML 2.0/2.1, IR Ethernet EOR, TOHO
  Unterstützte Sprachen
  Englisch, Französisch, Deutsch, Italienisch, Spanisch, Tschechisch, Russisch, Polnisch, Chinesisch vereinfacht
  * jede Steuerung muss durch den IT-Admin des Werks sachgemäß autorisiert und mit den Netzwerkeinstellungen konfiguriert werden

• Modellauswahl

  		Fieldbus Optionen					MES Optionen
  Model	Display	Ethernet I/P	ProfiNet	ProfiBUS	DeviceNET	CC-LINK	IR Ethernet EOR	Open	PFCS	Nissan
  QCXD11	JA						+
  QCXD11-F	JA	+	+				+
  QCXD11-M	JA						+	+	+	+
  QCXD11-FM	JA	+	+				+	+	+	+
  QCXD12-F	JA	+	+	+			+
  QCXD12-FM	JA	+	+	+			+	+	+	+
  QCXD13-F	JA	+	+		+		+
  QCXD13-FM	JA	+	+		+		+	+	+	+
  QCXD15-F	JA	+	+			+	+
  QCXD15-FM	JA	+	+			+	+	+	+	+
