DWT Carbon-Teleskop-Drehmomentabstützungen – DMF / DMFI Serie

Ultraleichte Drehmomentabstützungen aus Carbon für alle Schraubrichtungen

Aufnahme von Drehmomenten bis 300 Nm (Standard), bis 500 Nm auf Anfrage
Carbon-Teleskoparm: leicht, robust & wartungsfrei

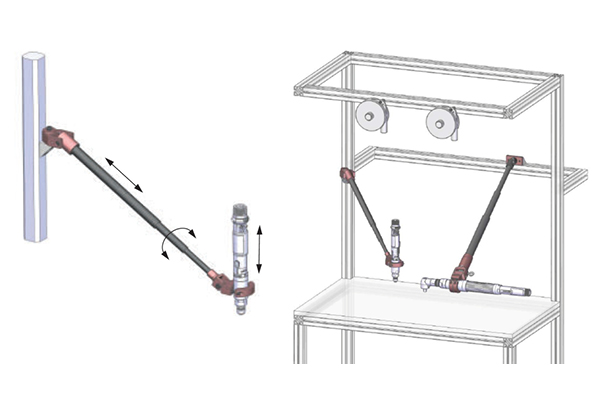

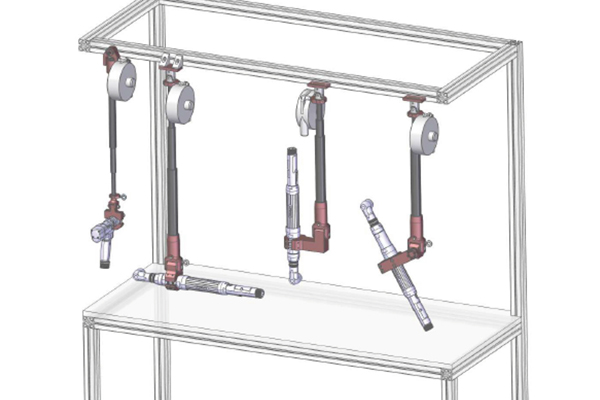

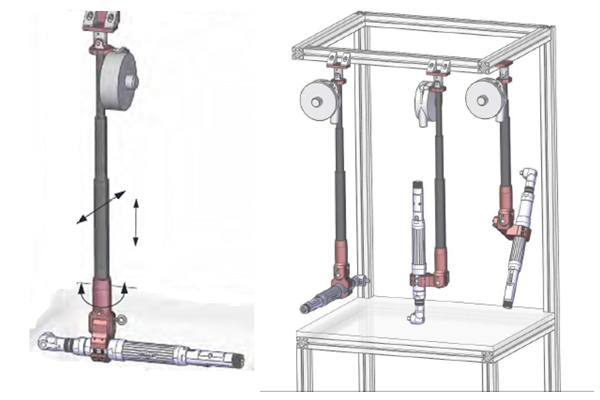

Einsatz in allen Schraubrichtungen: vertikal, frontal, seitlich
Variabel einstellbare Nutzlänge bis 95 % des Teleskopbereichs
Kompakte Bauweise – kein Einfluss auf Bewegungsfreiheit
Kompatibel mit Linearführungssystemen & Handling-Systemen
Optional mit Federzuganbau für vertikale Montage
Für alle gängigen Schraubwerkzeuge einsetzbar
DMF für standardisierte Anwendungen, DMFI für individuelle Anpassung
Zubehör für Sondermontage & Sonderwerkzeuggeometrien verfügbar

Anfrage senden

Die Doga Carbon-Teleskop-Drehmomentabstützungen der Serien DMF und DMFI ermöglichen das ergonomische und reaktionsfreie Verschrauben in allen Richtungen – vertikal, frontal und seitlich. Die ultraleichten Teleskoparme

aus Carbonfaser sind wartungsfrei, hoch belastbar und lassen sich einfach in bestehende Arbeitsplätze oder Handling Führungssysteme integrieren. Ideal für Schraubprozesse bis 300 Nm (optional 500 Nm).

Carbonarm bis 500 Nm (auf Anfrage)
Schraubrichtungen: vertikal, frontal, seitlich
Leicht & robust: Carbonfaser-Teleskoprohr
Reaktionsmomentaufnahme ohne Gegenkraft
Zubehör für Linearführungen & Federzüge
Kompakt & montagefreundlich

Die DMF/DMFI Drehmomentabstützungen von Doga sind ideal für Schraubvorgänge mit erhöhtem Reaktionsmoment, z. B. bei Flanschen, Maschinen oder Montageplatten.
Sie schützen Anwender vor Belastung, verbessern die Wiederholgenauigkeit und lassen sich durch optionales Zubehör optimal an Handling Führungssysteme oder Linearführungen anpassen.
Für mehr Sicherheit und Effizienz in jeder Schraubumgebung.

Flyer Doga Drehmomentababstützungen
Carbon-Teleskop-Tragarm DMF/DMFI-Serie

DOWNLOAD PDF

Produktübersicht

Modelle - Standard Auszugsbereich

Modell	Max. Drehmoment (Nm)	Werkzeughalter Anwendungsposition	für Werkzeug-0 (mm)	Auszugsbereich min (mm)	Auszugsbereich max (mm)	ohne Werkzeughalter	inkl. Standard Werkzeughalter
DMF 5/950 D	5	P1	25 - 42	460	950		4-5300445
DMF 12/950 D	12	P1	27 - 50	460	950		4-5301004
DMF 12/1500 D	12	P1	27 - 50	650	1500		4-5301005
DMF 12/2000 D	12	P1	27 - 50	820	2000		4-5301006
DMF 30/960 D	30	P1	28 - 52	475	960	4-5344000	4-5300074
DMF 30/1500 D	30	P1	28 - 52	656	1500	4-5344001	4-5300282
DMF 30/2000 D	30	P1	28 - 52	823	2000	4-5344002	4-5300283
DM F 30/2500 D	30	P1	28 - 52	993	2500	4-5344003	4-5300284
DMFi 70/1500 D+	70	P2	35 - 52	667	1500	4-5344004	4-5344020
DMFi 70/2000 D+	70	P2	35 - 52	833	2000	4-5344005	4-5344021
DMFi 70/2500 D+	70	P2	35 - 52	1000	2500	4-5344006	4-5344022
DMFi 70/3000 D+	70	P2	35 - 52	1330	3000	4-5300814	4-5300819
DMFi 120/1500 D	120	P2	35 - 52	691	1500	4-5344007	4-5344023
DMFi 120/2000 D	120	P2	35 - 52	857	2000	4-5344008	4-5344024
DMFi 120/2500 D	120	P2	35 - 52	1023	2500	4-5344009	4-5344025
DMFi 120/3000 D	120	P2	35 - 52	1347	3000	4-5300815	4-5300820
DMFi 200/1500 D+	200	P2	Max. 63 *	920	1500	4-5344050	4-5344026
DMFi 200/2000 D+	200	P2	Max. 63 *	1170	2000	4-5344051	4-5344027
DMFi 200/2500 D+	200	P2	Max. 63 *	1420	2500	4-5344052	4-5344028
DMFi 200/3000 D+	200	P2	Max. 63 *	1720	3000	4-5300816	4-5300821
DMFi 300/1500 D	300	P2	Max. 73 *	970	1500	4-5344053	4-5344029
DMFi 300/2000 D	300	P2	Max. 73 *	1220	2000	4-5344054	4-5344030
DMFi 300/2500 D	300	P2	Max. 73 *	1470	2500	4-5344055	4-5344031
DMFi 300/3000 D	300	P2	Max. 73 *	1720	3000	4-5300817	4-5300822
* mit Ihrer Bestellung benötigen wir eine bemaßte Schrauberzeichnung mit der Information wo lt. Hersteller gespannt werden darf. Größere Werkzeugdurchmesser auf Anfrage. Drehmomente bis 500 Nm und weitere Auszugslängen bis 4 m auf Anfrage. Empfohlene Nutzlänge 95 % des Arbeitsbereiches, nicht auf min. oder max. Anschlag arbeiten.

Modelle - Großer Auszugsbereich

Modell	Max. Drehmoment (Nm)	Werkzeughalter Anwendungsposition	für Werkzeug-0 (mm)	Auszugsbereich min (mm)	Auszugsbereich max (mm)	ohne Werkzeughalter	inkl. Standard Werkzeughalter
DMF 30/1500 LS D	30	P1	28 - 52	555	1500	4-5300852	4-5300855
DMF 30/2000 LS D	30	P1	28 - 52	680	2000	4-5300853	4-5300856
DMF 30/2500 LS D	30	P1	28 - 52	805	2500	4-5300854	4-5300857
DMFi 100/1500 LSD	100	P2	35 - 52	592	1500	4-5301213	4-5301221
DMFi 100/2000 LS D	100	P2	35 - 52	717	2000	4-5301214	4-5301222
DMFi 100/2500 LS D	100	P2	35 - 52	842	2500	4-5301215	4-5301223
DMFi 200/1500 LSD+	200	P2	Max. 63 *	728	1500	4-5301216	4-5301224
DMFi 200/2000 LSD+	200	P2	Max. 63 *	894	2000	4-5301217	4-5301225
DMFi 200/2500 LSD+	200	P2	Max. 63 *	1060	2500	4-5301220	4-5301226
DM Fi 300/1500 LS D	300	P2	Max. 73 *	778	1500	4-5300001	4-5300004
DM Fi 300/2000 LS D	300	P2	Max. 73 *	944	2000	4-5300002	4-5300005
DM Fi 300/2500 LS D	300	P2	Max. 73 *	1110	2500	4-5300003	4-5300006
* mit Ihrer Bestellung benötigen wir eine bemaßte Schrauberzeichnung mit der Information wo lt. Hersteller gespannt werden darf. Größere Werkzeugdurchmesser auf Anfrage. Drehmomente bis 500 Nm und weitere Auszugslängen bis 4 m auf Anfrage. Empfohlene Nutzlänge 95 % des Arbeitsbereiches, nicht auf min. oder max. Anschlag arbeiten.
