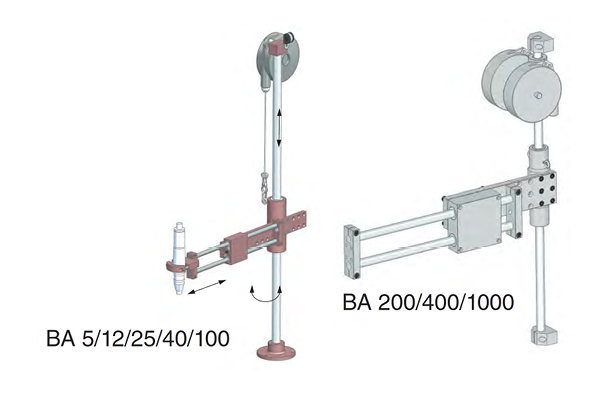

Drehmomentabstützung Lineararm BA-Serie
Drehmomentabstützung Lineararm BA-Serie

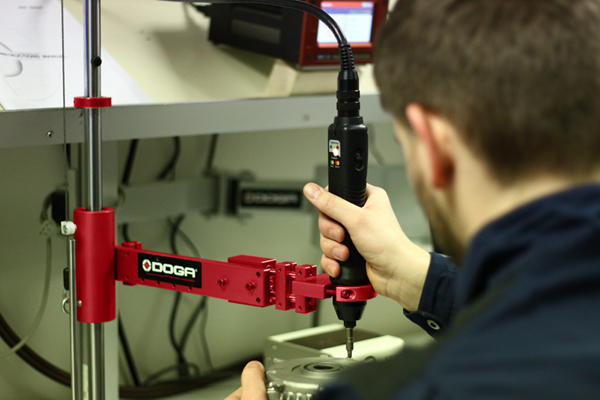

Drehmomentabstützung Linear-Tragarm Anwendung
Drehmomentabstützung Linear-Tragarm Anwendung

Drehmomentabstützung Lineararm BA-Serie https://www.dwt-gmbh.deDrehmomentabstützung Linear-Tragarm Anwendung

Doga Linear-Tragarme BA-Serie

Ergonomische Werkzeugführung und Reaktionsaufnahme bis 1.000 Nm – vielseitig erweiterbar

  • Drehmomentbereiche von 5 bis 1.000 Nm
  • Leichtgängige Linearführung mit Kugelumlaufbuchsen
  • Für Pistolenschrauber, Winkelschrauber und Kraftschrauber
  • Exakte vertikale & horizontale Positionierung
  • Vielfältige Zubehöroptionen: Twin-Arme, Doppelauszug, Decken- & Wandmontage
  • Vorschubanbausätze: EASY PUSH & BAPER (pneumatisch oder elektrisch)
  • Integrierbare Sicherheitskits zur Vorschubverriegelung
  • Optional mit Federzug, Werkzeughalter, Standsäule
  • Ideal für Reaktionsmoment-Entlastung und Arbeitsergonomie
  • Einfache Integration in neue oder bestehende Arbeitsplätze
Logo Doga

Anfrage senden

Die Linear-Tragarme der DWT BA-Serie ermöglichen die ergonomische und reaktionsfreie Führung verschiedenster Schraubwerkzeuge. Mit Tragfähigkeiten von 5 Nm bis 1.000 Nm, hochwertigen Linearführungen und vielfältigen

Zubehöroptionen lassen sich Montageplätze optimal ausstatten. Zusatzmodule wie EASY PUSH oder BAPER sorgen für prozessunterstützten Vorschub – ideal für Serienfertigung, Flanschverschraubungen und schwere Industrieanwendungen.

  • 5–1.000 Nm Reaktionsaufnahme
  • Kompakte Bauweise & Leichtlauftechnik
  • Twin-Arm & Doppelauszug-Optionen
  • Decken-, Wand- & Bodenmontage möglich
  • Werkzeughalter, Federzug & Schnellwechsler
  • EASY PUSH & BAPER Vorschubeinheiten
  • Sicherheitskit mit Vorschubblockierung
  • Kompatibel mit DWT-Kraftschraubern & Hochmomentschraubern
  • Ob bei Handarbeitsplätzen, automatisierten Stationen oder Schraubprozessen mit hohem Reaktionsmoment
  • Die BA-Serie reduziert körperliche Belastung, steigert die Schraubqualität und verlängert die Werkzeuglebensdauer
  • Durch das modulare Zubehörsystem lassen sich individuelle Arbeitsplatzlösungen realisieren – von der Deckeninstallation bis zum Mehrarm-Einsatz bei engstem Raum.

Flyer Doga Drehmomentababstützungen
Linear-Tragarm BA-Serie

DOWNLOAD PDF

Produktübersicht

  • Modelle BA-Serie
    Modell Max. Drehmoment
    (Nm)

    Werkzeug Ø
    (mm)

    		 Auszug
    (mm)    		 Max. Nutzlast
    (kg)    		 Code
    BA 5 5 25 - 42 200 0,9 4-5200085
    BA 12 12 27 - 50 225 1,2 4-5201000
    BA 25 25 28 - 52 250 2,2 4-5200076
    BA 40 40 28 - 52 295 2,2/4* 4-5200067
    BA 100 100 28 - 52 325 3,5/6* 4-5200068
    BA 200 200   350 8 4-5201092
    BA 400 400   400 12 4-5201093
    BA 1000 1000       Auf Anfrage
    * optional mit Federzug-Anbausatz - Code 4-5200143 (siehe Seite 6)
    - Werkzeugaufnahme und Bodenbefestigung nicht im Lieferumfang enthalten - optional: Standsäule für eine Bodenmontage;
    - Werkzeugaufnahme auf Anfrage - BA 200/400/1000 Linear-Tragarme in Aluminium Grau, nicht eloxiert
