DWT Gelenk-Tragarme BA-R Serie mit Zubehör & Vorschubsystemen

Ergonomische Werkzeugführung mit hoher Bewegungsfreiheit – für Drehmomente bis 180 Nm

Für Drehmomente von 5 Nm bis 180 Nm
Maximale Reichweite bis 1.500 mm
Reaktionsmomentaufnahme ohne Belastung für den Bediener
Gelenkarm mit hoher Beweglichkeit – fast wie ein menschlicher Arm
Schnellwechsel-Werkzeughalter für alle gängigen Schrauberformen
Optional: Federzüge, Werkzeugrückführung, Wand-/Deckenbefestigung
Zusatz-Vorschubsysteme: EASY PUSH & BAPER (pneumatisch/elektrisch)
Sicherheitskits zur Vorschubfreigabe erst bei Schraubkontakt
Kompatibel mit Pistolenschraubern, Winkelschraubern, Stabschraubern
Montage direkt am Arbeitsplatz oder auf Standsäulen

Die BA-R Gelenk-Tragarme sind hochflexible, ergonomische Trägersysteme für Schraubwerkzeuge mit Reaktionsmomenten bis 180 Nm. Der bewegliche Gelenkarm lässt sich frei im Arbeitsraum führen – ideal bei

begrenztem Platz oder hoher Wiederholfrequenz. In Kombination mit Zubehör wie Werkzeughaltern, Federzügen, Vorschubmodulen oder Sicherheitskits lässt sich jedes Schraubsystem effizient und ergonomisch betreiben.

5–180 Nm Reaktionsmomentaufnahme
Reichweite bis 1.500 mm
Gelenkarm mit hoher Beweglichkeit
Werkzeughalter für Winkel-, Stab- & Pistolenschrauber
Vorschubeinheiten: EASY PUSH / BAPER
Montage: Standsäule, Tisch, Wand, Decke
Sicherheitskit für Schraubkontaktfreigabe

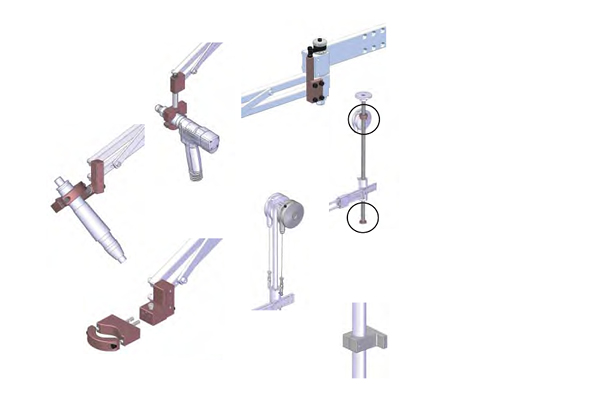

Zubehör: Schnellwechselhalter, Rückholsystem, Adapterplatten

Die Gelenk-Tragarme der BA-R Serie sind ideal für Industrie, Automobilbau, Maschinenmontage und Flanschverschraubung.
Sie ermöglichen kraftfreies, ermüdungsarmes Arbeiten, verbessern die Genauigkeit durch Fixierung des Werkzeugs und reduzieren Bedienereinflüsse deutlich.
Zubehöroptionen bieten maximale Flexibilität – egal ob stationär, deckenmontiert oder mobil auf Standsäule.

Flyer Doga Drehmomentababstützungen
Gelenk-Tragarm BA-R-Serie

DOWNLOAD PDF

Produktübersicht

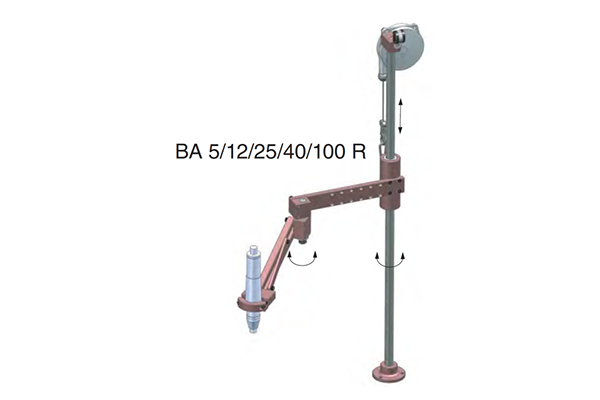

Modelle BA-R-Serie

Modell	Max. Drehmoment (Nm)	für Werkzeug-0 (mm)	Max. Nutzlast (kg)	Arbeitsbereich R max. (mm)	Code
BA5 R	5	25 - 42	0.9	420	4-5200098
BA 12 R	12	27 - 50	1.2	450	4-5201001
BA 12 R/600	12	27 - 50	1	600	4-5201002
BA 25 R	25	28 - 52	2.2	460	4-5200070
BA 25 R/600	25	28 - 52	1.9	600	4-5200274
BA 25 R/800	25	28 - 52	1.5	800	4-5200275
BA 40 R	40	28 - 52	2,2/4 *	650	4-5200071
BA 40 R/800	40	28 - 52	2/3,5 *	800	4-5200276
BA 40 R/1000	40	28 - 52	1,8/3 *	1000	4-5200277
BA 100 R	100	28 - 52	3/5*	730	4-5200072
BA 100 R/900	100	28 - 52	3/5*	900	4-5200278
BA 1 00 R/11 00	100	28 - 52	2,5/4 *	1100	4-5200279
BA 180 R/1200	180		6	1200	4-5201095
BA 180 R/1500	180		4	1500	4-5200827
* optional mit Federzug-Anbausatz - Code 4-5200143 Alle Modelle sind komplett einsatzfähig ausgerüstet, inkl. Standard-Werkzeughalter für Stabschrauber und Federzug.
