Stationäre Rohrendenbearbeitungsmaschine

Die stationäre Rohrendenbearbeitungsmaschine eignet sich für jegliche Rohranfasungen mit großen Rohrwandstärken. Die robuste Bauweise der Maschine sorgt dafür, dass diese Rohrendenbearbeitungsmaschine eine der stabilsten und genausten auf dem Markt ist. Dank der minimalen Materialhandhabung und der einfachen Benutzung wird der Arbeitsaufwand auf ein Minimum reduziert. Wird eine Maschine für den Einsatz auf einer Baustelle benötigt, bieten wir auch mobile Rohranfasmaschinen an.

Die Rohrendenbearbeitungsmaschine der Serie MFS ist eine der schnellsten Maschinen für die maschinelle Bearbeitung von Rohren. Gerade bei großen Wandstärken wird mit minimaler Handhabung der benötigten Materialien eine sehr kurze Bearbeitungszeit erreicht.

Die MFS-Rohrendenbearbeitungsmaschine ist in über 30 Jahren entwickelt worden, um dem Endanwender die bestmögliche Produktionslösung zu bieten. Jeder Anfasvorgang ist exakt, ein Schweißroboter findet keine Unregelmäßigkeiten. Dank einer intelligenten Prismenklemme hat die Rohrendenbearbeitungsmaschine keine Umrüstzeiten. Zusammen mit der optimalen Benutzerfreundlichkeit bedeutet dies minimale Bearbeitungszeiten und maximale Effizienz.

Stationäre Rohrendenbearbeitungsmaschine Typ MFS

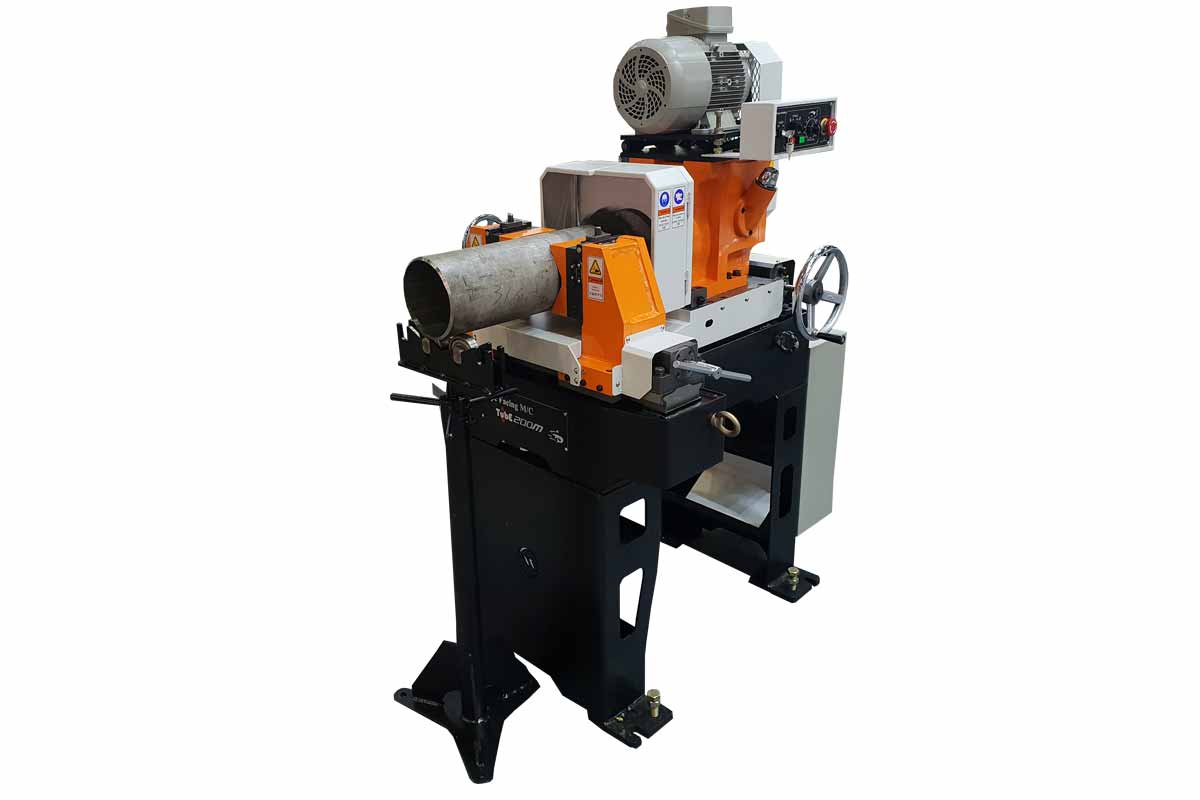

Manuelle Rohrendenbearbeitungsmaschine
Manuelle Rohrendenbearbeitungsmaschine

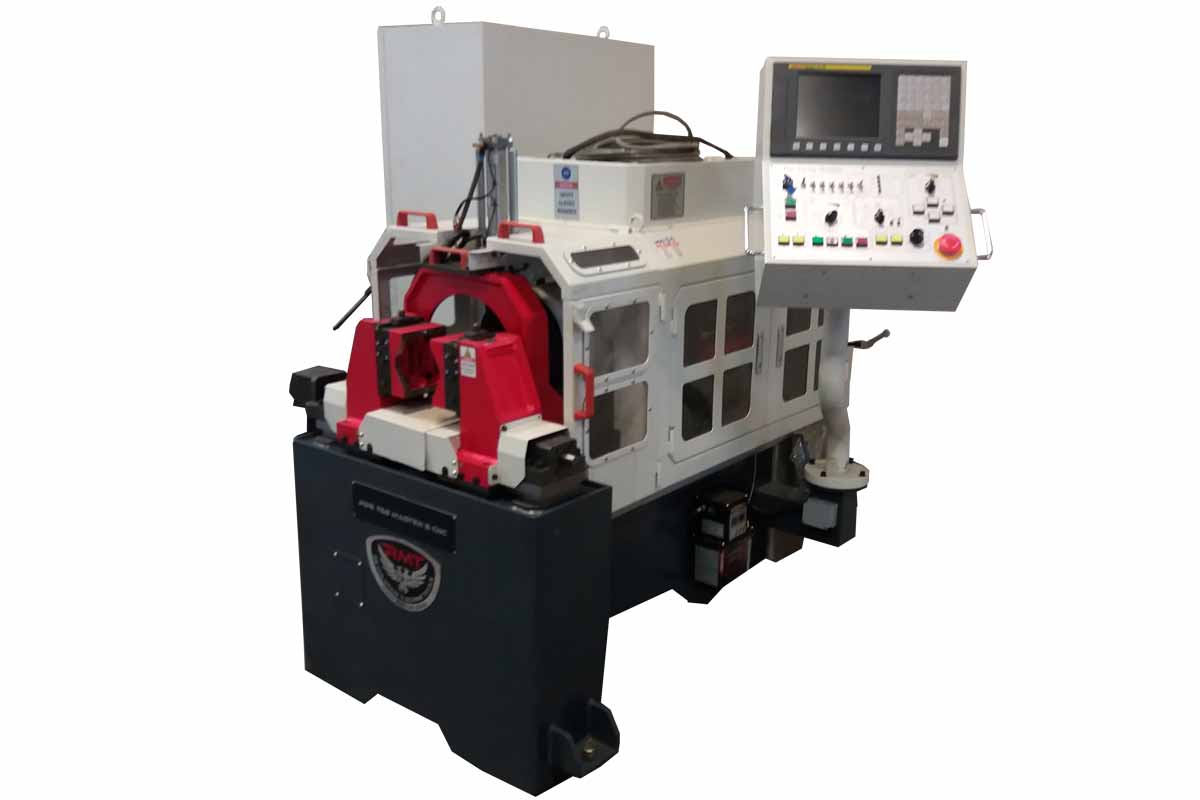

Programmierbare / CNC Rohrendenbearbeitungsmaschine
Programmierbare / CNC Rohrendenbearbeitungsmaschine

Video Rohrendenbearbeitungsmaschine:


Technische Daten:
  • 7 verschiedene Maschinen verfügbar (1" - 118" A.D.)
  • Wandstärke: 15 - 120 mm
  • Vorschubbetätigung: Manuell, programmierbar oder mit CNC Steuerung (Fanuc)
  • Antrieb: Elektrisch
Anwendungen:
  • Anfasen ( 0°, V-Naht, U-Naht, Compound)
  • Gewinde schneiden
  • Flanschoberflächenbearbeitung

Anwendungsbereiche:
  • Wärmetauscherbau
  • Offshore-Technik
  • Konstruktion
  • Apparatebau
  • Schiffswerft
  • Maschinenbau
  • Rohrleitungsbau
Manuelle Rohrendenbearbeitungsmaschinen

MFS 200M
MFS 400M
MFS 800M
Rohrdurchmesser AD
1 - 8"
3 - 16"
6 - 32"
Max. Wandstärke
7 mm*
15 mm*
15 mm*
Schweißnahtform
V-Naht
V-Naht
V-Naht
Leistung Motor
3,75 kW
5,5 kW
7,5 kW
Drehzahl
max. 300 U/min
max. 200 U/min
max. 150 U/min
* Bearbeitung in einem Durchgang
Programmierbare / CNC Rohrendenbearbeitungsmaschinen

MFS 200K/F
MFS 400K/F
MFS 800K/F
Rohrdurchmesser AD
1 - 8"
3 - 16"
6 - 32"
Max. Wandstärke
20 mm
40 mm
100 mm
Drehzahl
300 U/min
200 U/min
50 U/min

MFS 1200K/F
MFS 1600K/F
MFS 3000K/F
Rohrdurchmesser AD
10 - 48"
16 - 64"
32 - 120"
Max. Wandstärke
100 mm
120 mm
120 mm
Drehzahl
120 U/min
50 U/min
50 U/min
Mögliche Schweißnahtformen (programmiert):
  • Anfasen
  • V-Naht
  • J-Naht
  • U-Naht
  • Z-Cutting
Mögliche Schweißnahtformen (CNC-Fanuc):
  • Unbegrenzt (inkl. programmierte Schweißnahtformen)
  • Gewinde schneiden
  • Flanschbearbeitung

Eigenschaften & Zubehör der Rohrendenbearbeitungsmaschine

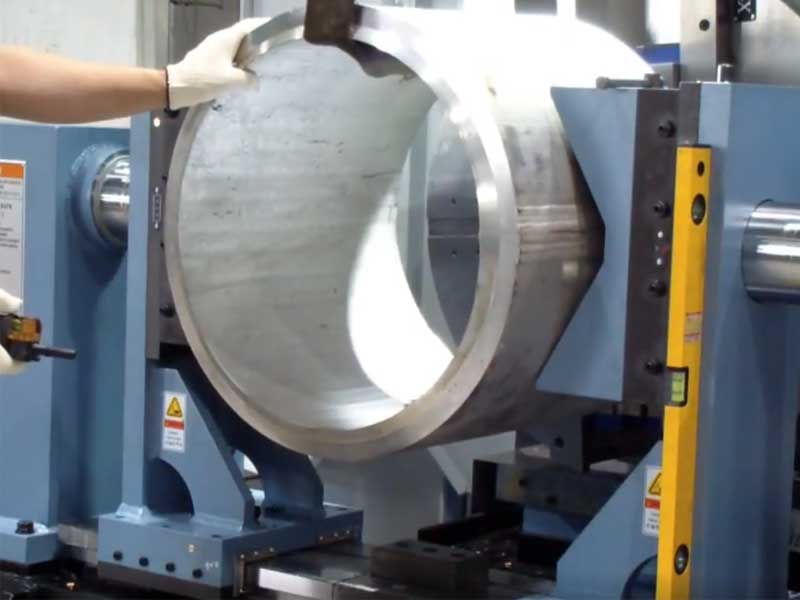

Selbstzentrierende Prismenklemme für Rohrendenbearbeitungsmaschine

Vorteile / Eigenschaften:
Eine selbstzentrierende Prismenklemme hält das Rohr zuverlässig an seinem Platz.
Prismenklemme für Rohrendenbearbeitungsmaschine
Prismenklemme für Rohrendenbearbeitungsmaschine

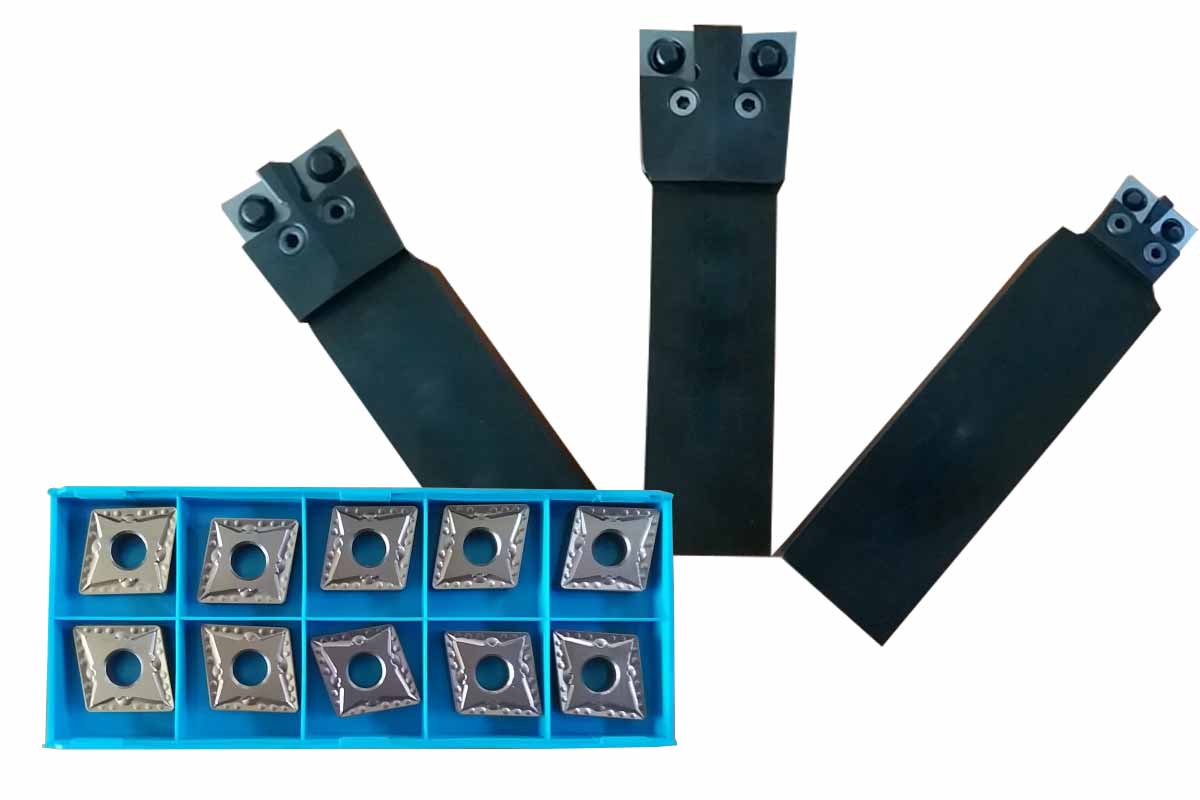

Schneidmittel der Rohrendenbearbeitungsmaschine

Vorteile / Eigenschaften:
Um die Bearbeitungskosten gering zu halten, werden ausschließlich Wendeplatten mit Wendeplattenhalter verwendet.
Schneidmittel für Rohrendenbearbeitungsmaschine
Schneidmittel für Rohrendenbearbeitungsmaschine

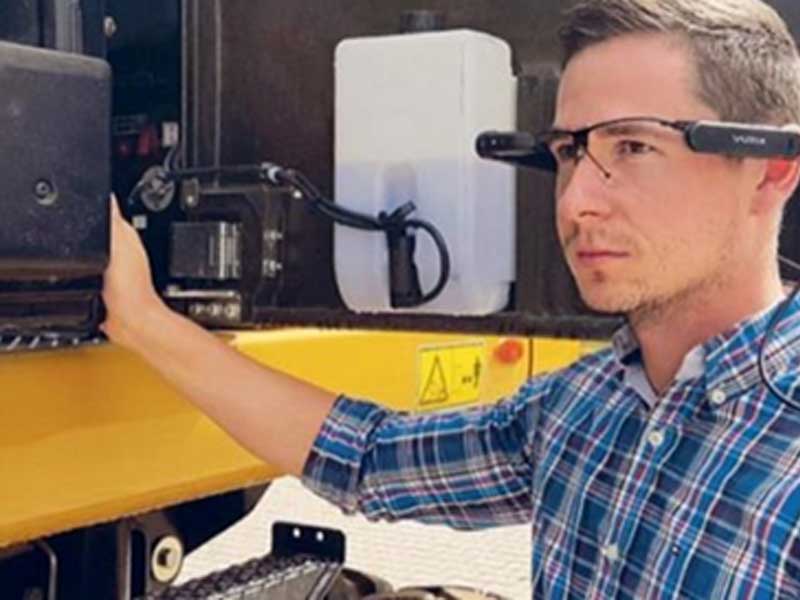

Echtzeit-Support mit Datenbrille

Vorteilen / Eigenschaften:
Zum Lieferumfang der Maschine gehört eine Datenbrille mit Mini PC. Über das Scannen eines Barcodes kann jederzeit Kontakt mit dem Hersteller oder Lieferanten aufgenommen werden, um Live-Support an der Maschine zu erhalten.
Echtzeit-Support
Echtzeit-Support

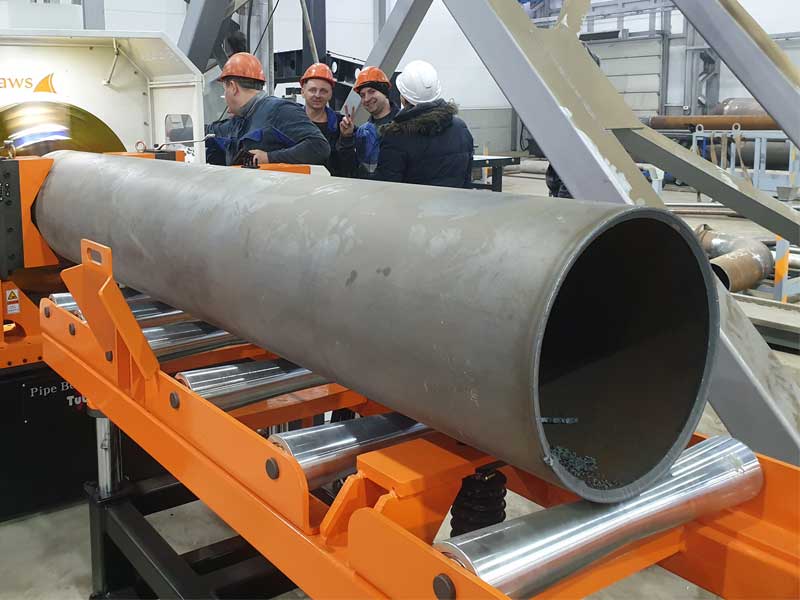

Rollenbahnen Typ TRB

Vorteile / Eigenschaften:
Die TRB-Rollenbahnen wurden speziell für den Einsatz in Kombination mit den MFS-Rohrendenbearbeitungsmaschinen entworfen. Die Stahlrollen machen es möglich, das Rohr bequem und schnell von Hand in die Maschine zu rollen. Ebenso wie die MFS-Maschinen, sind die TRB Rollenbahnen besonders schwer und robust ausgeführt und eignen sich hervorragend für schwere Arbeiten. Alle Rollenbahnen sind in der Höhe verstellbar.
Rollenbahnen Typ TRB
Rollenbahnen Typ TRB
Rollenbahnen für Rohrendenbearbeitungsmaschinen

TRB 0506CO
TRB 1006CO
TRB1008C
Einstellhub
180 mm
350 mm
350 mm
Max. Ladegewicht Rollenbahn
5.000 kg
10.000 kg
10.000 kg
Max. Ladegewicht Drehscheibe
2.000 kg
2.000 kg
2.000 kg
Motorleistung Rollenbahn
1,5 kW
3,7 kW
3,7 kW
Motorleistung Drehscheibe
1,5 kW
1,5 kW
1,5 kW
Abmessungen
6.000 x 460 x 750 mm
6.000 x 660 x 750 mm
8.000 x 460 x 750 mm

TRB 1006CO-W
TRB 1008CO-W

Einstellhub
350 mm
350 mm

Max. Ladegewicht Rollenbahn
10.000 kg
10.000 kg

Max. Ladegewicht Drehscheibe
2.000 kg
2.000 kg

Motorleistung Rollenbahn
3,7 kW
3,7 kW

Motorleistung Drehscheibe
1,5 kW
1,5 kW

Abmessungen
6.000 x 1.040 x 750 mm
6.000 x 1.040 x 750 mm

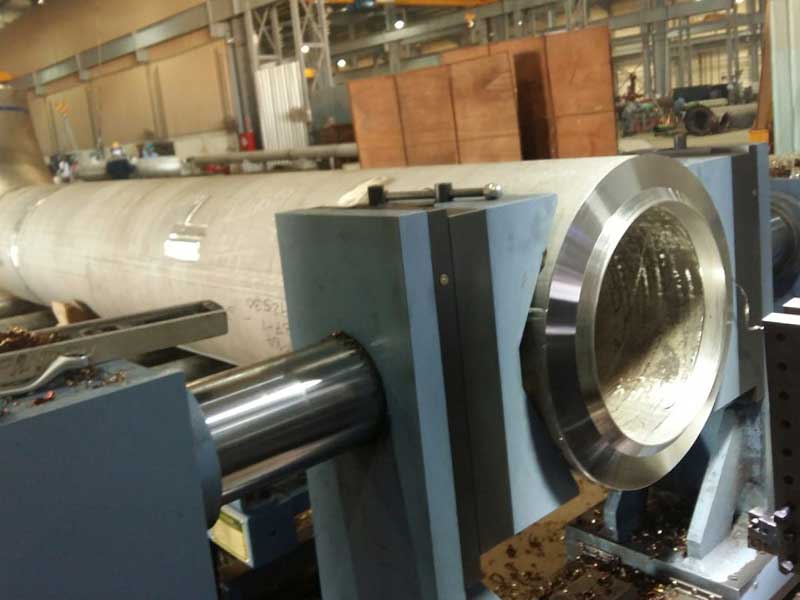

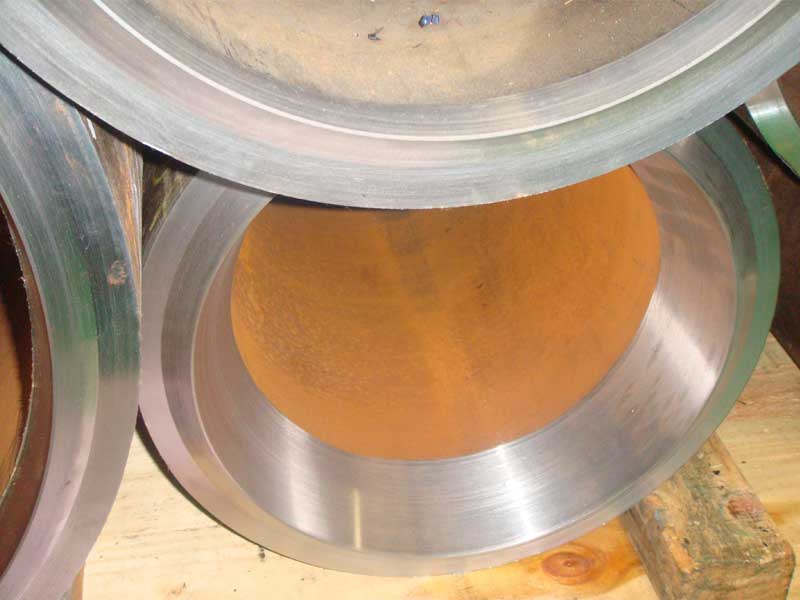

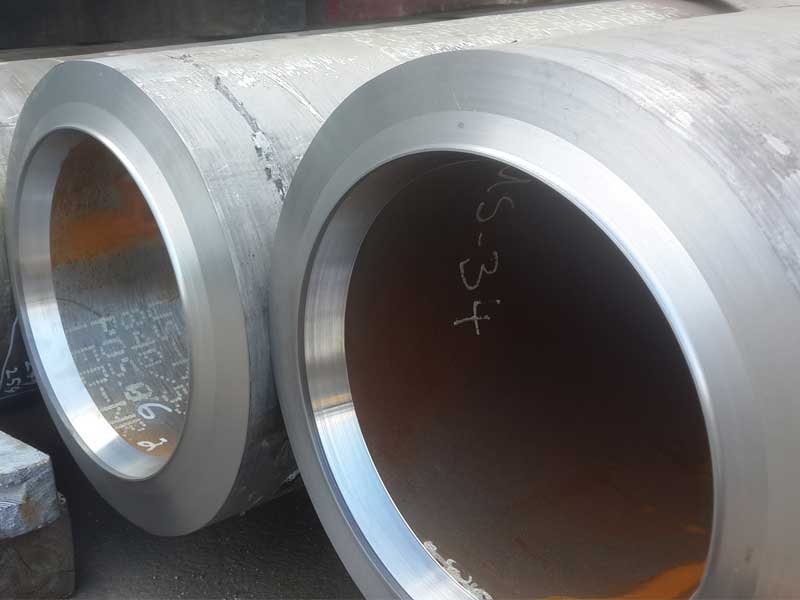

Anwendungsbeispiele stationäre Rohrendenbearbeitungsmaschine

Anwendung Rohrendenbearbeitungsmaschine
Anwendung Rohrendenbearbeitungsmaschine
Bearbeitung 36
Bearbeitung 36" Rohr

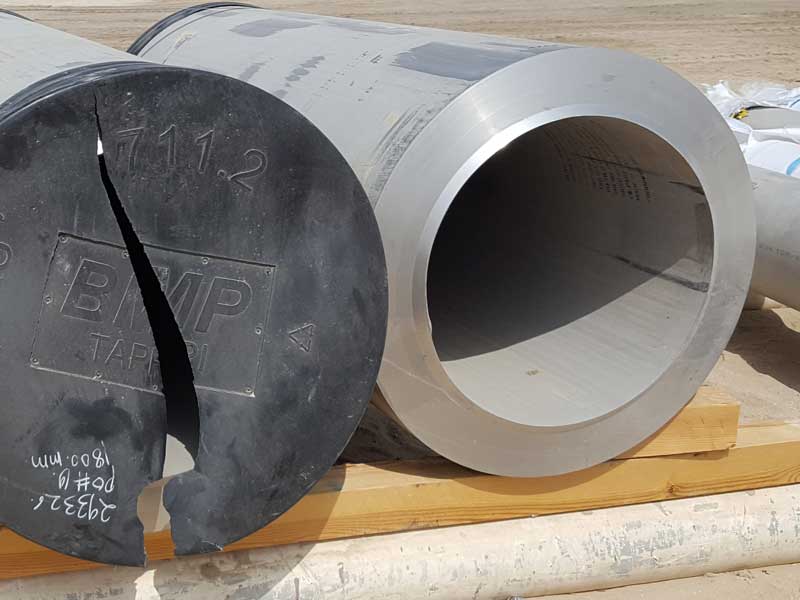

Schweißnahtform Compound
Schweißnahtform Compound
Material Neun-Chrom, 750 mm A.D.
Material Neun-Chrom, 750 mm A.D.
